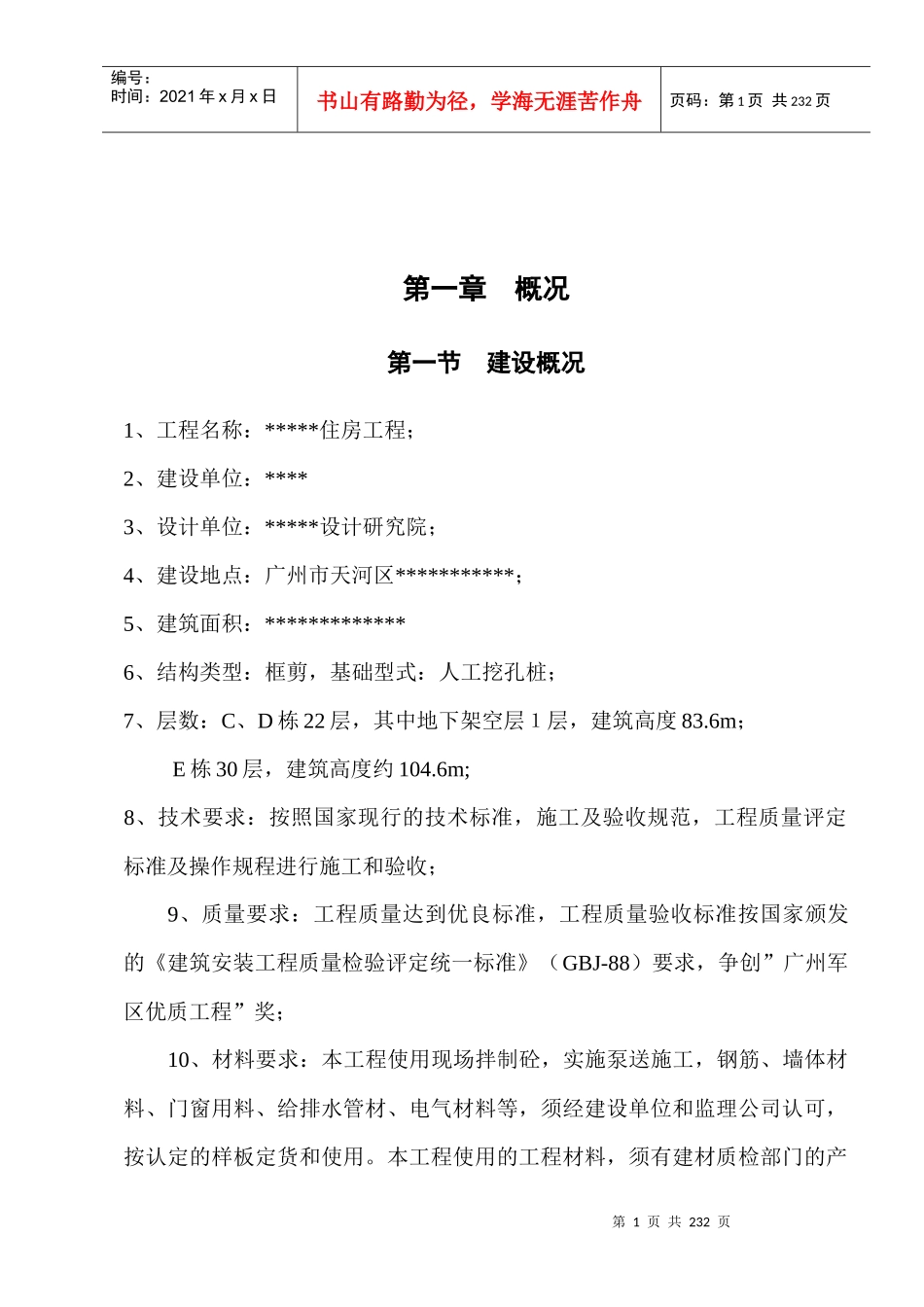

第1页共232页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共232页第一章概况第一节建设概况1、工程名称：*****住房工程；2、建设单位：****3、设计单位：*****设计研究院；4、建设地点：广州市天河区***********；5、建筑面积：*************6、结构类型：框剪，基础型式：人工挖孔桩；7、层数：C、D栋22层，其中地下架空层１层，建筑高度83.6m；E栋30层，建筑高度约104.6m;8、技术要求：按照国家现行的技术标准，施工及验收规范，工程质量评定标准及操作规程进行施工和验收；9、质量要求：工程质量达到优良标准，工程质量验收标准按国家颁发的《建筑安装工程质量检验评定统一标准》（GBJ-88）要求，争创”广州军区优质工程”奖；10、材料要求：本工程使用现场拌制砼，实施泵送施工，钢筋、墙体材料、门窗用料、给排水管材、电气材料等，须经建设单位和监理公司认可，按认定的样板定货和使用。本工程使用的工程材料，须有建材质检部门的产第2页共232页第1页共232页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共232页品合格证及广州市建材产品使用认证书；11、建设工期：按完成全部工程内容要求，计划工期为650个日历天,其中C、D栋基础工程工期为75天。第二节建筑设计概况本工程C、D栋均为22层（其中地下架空层为1层）、E栋为30层。本工程地震设防抗震裂度7度，主要结构形式为框剪结构，部分高效预应力板。1、建筑规模：C、D栋建筑面积26000㎡，其中地下架空层建筑面积为2724㎡，建筑高度83.6m；E栋建筑面积约为15400㎡，建筑高度104.6m，为一类高层建筑，首层室内相对标高±0.000相当于绝对标高23.65m。2、建筑材料：（1）外墙面装修：一层采用粗面麻石贴面，二~五层裙房采用黑色花岗岩贴面，主楼除背面采用米黄色小方砖贴面外，其余三面均采用米黄色花岗岩贴面，装饰线采用浅啡色花岗岩贴面，阳台采用灰色小方砖贴面，门窗玻璃采用白铝清玻、白铝蓝玻。外墙凸出部位下端、门窗上下端都应做滴水构造。（2）墙体：外墙体采用泡沫砼砌块，外墙满铺钢丝网后再进行外墙装修。（3）门窗：外门采用铝合金门，内门采用夹板门，油清漆一底二度，防火门由消防部门指定专业厂家提供，外墙窗全部采用框料为90系列的铝合第3页共232页第2页共232页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共232页金窗。玻璃幕墙由专业厂家设计施工。（4）屋面：按Ⅱ级防水设计，屋面为上人屋面。第三节结构设计概况一、基础工程：1、本工程采用人工挖孔桩基础，持力层在微风化岩层，设计桩长约为11m，桩基情况及入岩最小深度如下：桩号桩1桩2桩3桩4桩径（mm）1200120014001000入岩最小深度（mm）6006006006002、大体积砼施工时，应采取有效措施，减少内外砼的温差，防止产生温度裂缝；二、钢筋砼工程：1、砼：地基基础为人工挖孔桩桩基，桩芯砼强度等级为C30(其中WZ4桩芯砼强度为C25)；承台砼强度等级为C40；一至三层竖向构件砼强度等级为C45,楼盖构件砼强度等级为C40;四至九层竖向构件砼强度等级为C40，楼盖构件砼强度等级为C35；十至十八层竖向构件砼强度等级为C35,楼盖构件砼强度等级为C30；十九龙层以上竖向构件砼强度等级为C30,楼盖构件砼强度等级为C25；预应力平板砼强度等级为第4页共232页第3页共232页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共232页C40。水池底板、迎水壁板为抗渗砼，其抗渗等级为S8,水池底板砼强度等级为C40。2、受力钢筋保护层厚度：桩纵向钢筋保护层为60mm,承台为100mm,地梁为35mm；水池池壁及各层梁为25mm；柱为25mm且不小于钢筋直径；各层楼板、楼梯和其它砼墙为15mm；各种构件中应采用不低于相应砼构件强度等级的素砼或砂浆垫块来控制主筋保护层厚度。3、钢筋：（1）钢筋采用Ⅰ级钢筋（Φfy=fy’=210Mpa）、Ⅱ级钢筋（фfy=fy’=310Mpa）；（2）剪力墙、柱、承台、基础梁及框架梁的纵筋直径＞22mm时，应优先采用焊接接头；（3）当采用普通焊接接头时，焊缝宽高均应满足规范要求，Ⅰ级钢筋焊接用E43型焊条，Ⅱ级钢筋焊接用E50型焊条。4、楼层板、屋面板（1）双向板或异形板...
