某桥工程监理实施细则VIP免费

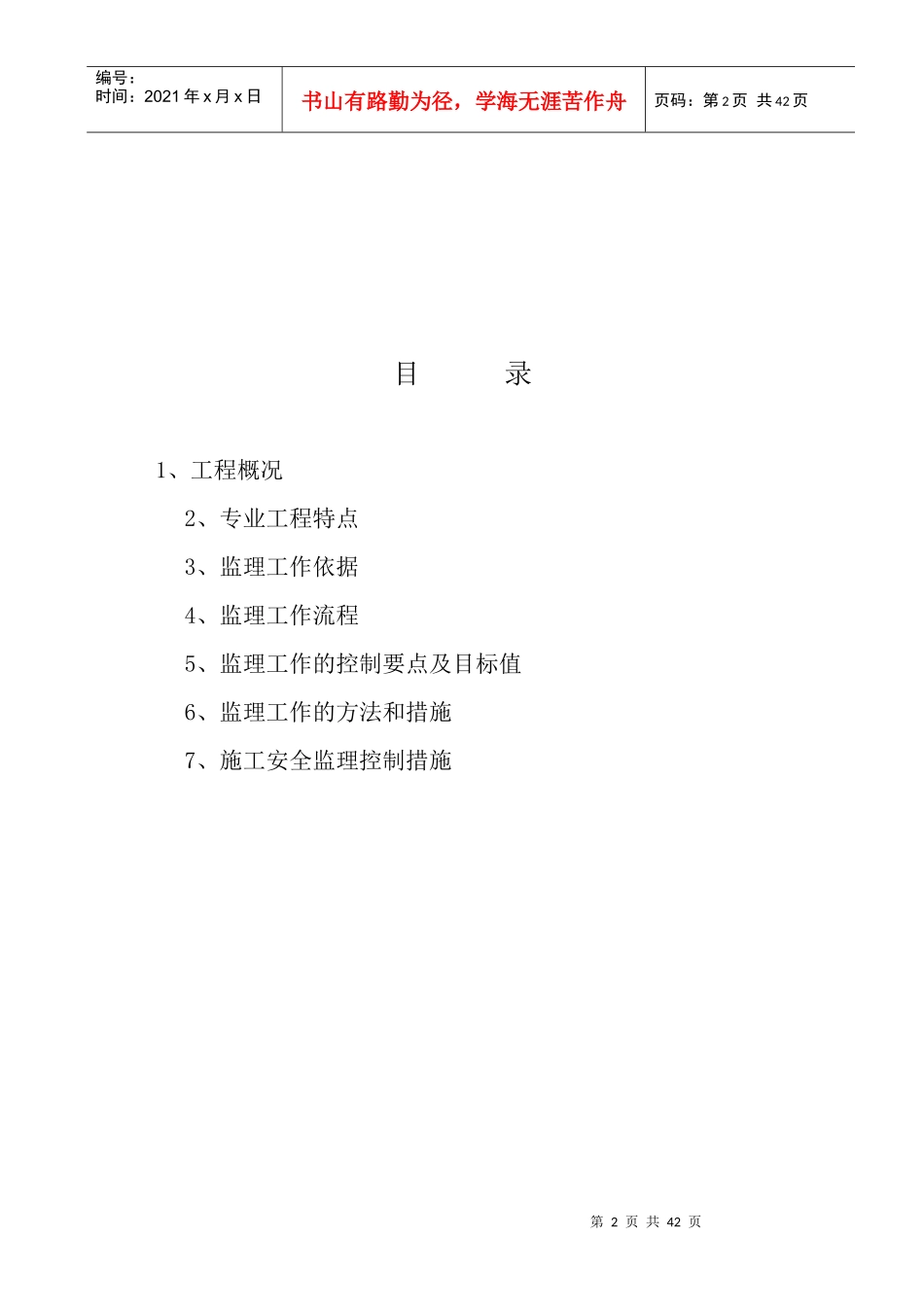

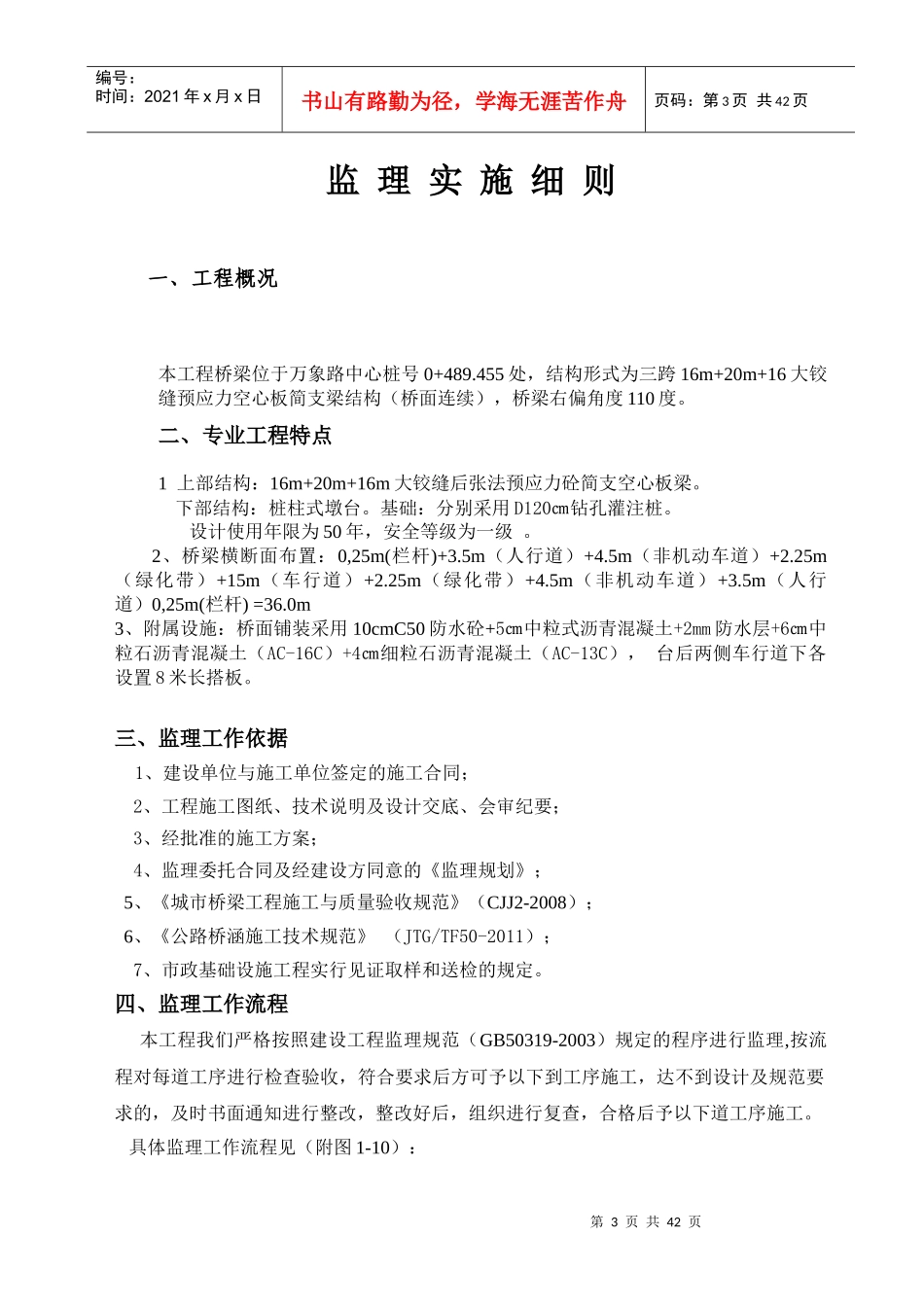

乐清市柳市镇万象桥工程监理实施细则编制：审核：浙江同舟建设管理有限公司2016年4月16日第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页目录1、工程概况2、专业工程特点3、监理工作依据4、监理工作流程5、监理工作的控制要点及目标值6、监理工作的方法和措施7、施工安全监理控制措施第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页监理实施细则一、工程概况本工程桥梁位于万象路中心桩号0+489.455处，结构形式为三跨16m+20m+16大铰缝预应力空心板简支梁结构（桥面连续），桥梁右偏角度110度。二、专业工程特点1上部结构：16m+20m+16m大铰缝后张法预应力砼简支空心板梁。下部结构：桩柱式墩台。基础：分别采用D120㎝钻孔灌注桩。设计使用年限为50年，安全等级为一级。2、桥梁横断面布置：0,25m(栏杆)+3.5m（人行道）+4.5m（非机动车道）+2.25m（绿化带）+15m（车行道）+2.25m（绿化带）+4.5m（非机动车道）+3.5m（人行道）0,25m(栏杆)=36.0m3、附属设施：桥面铺装采用10cmC50防水砼+5㎝中粒式沥青混凝土+2mm防水层+6㎝中粒石沥青混凝土（AC-16C）+4㎝细粒石沥青混凝土（AC-13C），台后两侧车行道下各设置8米长搭板。三、监理工作依据1、建设单位与施工单位签定的施工合同；2、工程施工图纸、技术说明及设计交底、会审纪要；3、经批准的施工方案；4、监理委托合同及经建设方同意的《监理规划》；5、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；6、《公路桥涵施工技术规范》（JTG/TF50-2011）；7、市政基础设施工程实行见证取样和送检的规定。四、监理工作流程本工程我们严格按照建设工程监理规范（GB50319-2003）规定的程序进行监理,按流程对每道工序进行检查验收，符合要求后方可予以下到工序施工，达不到设计及规范要求的，及时书面通知进行整改，整改好后，组织进行复查，合格后予以下道工序施工。具体监理工作流程见（附图1-10）：第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页五、监理工作的控制要点及目标值1、桩基工程施工的重点及目标值（1）本工程桥梁基础是直径为120㎝的钻孔灌注桩基础，有水上施工桩深的特点，具有一定施工难度，施工面广、量大的特点。桩基础的质量控制是本工程的重点之一，因此必须严格按国家标准《城市桥梁工程施工与质量验收规范》（CJJ2—2008）、《公路桥梁施工技术规范》﹙JTG/TF50—2011﹚及其它国家相关规范和规程进行质量监控。（2）根据本工程设计桩类，地质报告合理选择桩机。（3）水中桩基础施工均采用搭设水上平台进行钻孔灌注桩施工，桩基施工要求准确定位，施工时严格按有关施工规范执行。且水上搭设平台必须做好各项安全工作。（4）桥梁下部结构桩基施工放样前应根据导线控制网、图纸中桩位坐标和各墩台桩号及其几何关系对全桥桩基放样坐标进行详细的复核。（5）钻孔桩成桩后，应对桩身质量进行检测，桩身砼抗压强度、孔底标高、沉渣厚度、桩头砼质量应符合设计要求，桩基质量合格后，方能进行下一道工序。其检测方法抽50﹪超声波检测，其余做小应变检测，复核承载能力，检测桩基的完整性。施工时注意检查预埋检测管，接头质量及定位是的准确。（6）钻孔灌注桩成孔后必须严格清孔，其桩底沉淀层厚度按不大于0．1倍桩径控制。钻孔桩的上端为重点检查部位，钻孔桩桩顶标高应按规范规定高出设计标高一定的高度，桩顶凿除预留部分后，无残余松散层或薄弱松散层。（7）钻孔灌注桩的钢筋笼制作，材质与焊接要求应符合国家的技术标准。钢筋笼制作的直径、长度、间距应符合设计及规范要求，钢筋笼在下笼过程中应从速，一般桩孔应在2—4个小时内完成。钢筋笼放入钻孔后要牢固定位，应采用具体有效措施防止在灌注水下混凝土过程中下落或被混凝土托升。（8）桩身混凝土的浇灌要注意，一是混凝土的原材料和配合比的控制，二是准确计算混凝土的初灌量，保证导管的埋深；三是控制好浇灌过程导管的埋深，太大或太小都是不利的，确保埋深2-6米，应做到勤提勤拆，严禁出现一次拆十几米的情况；五是混...
