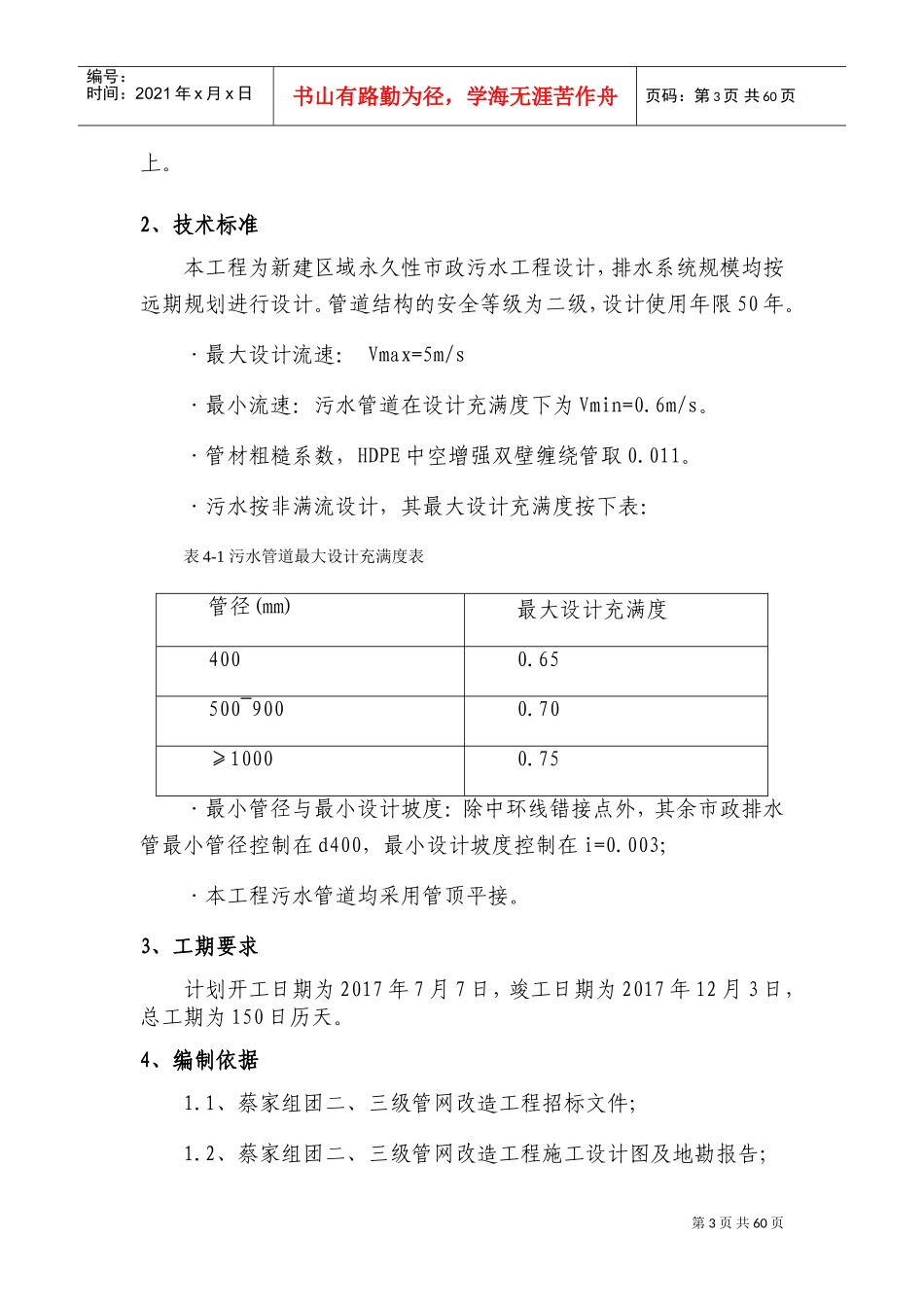

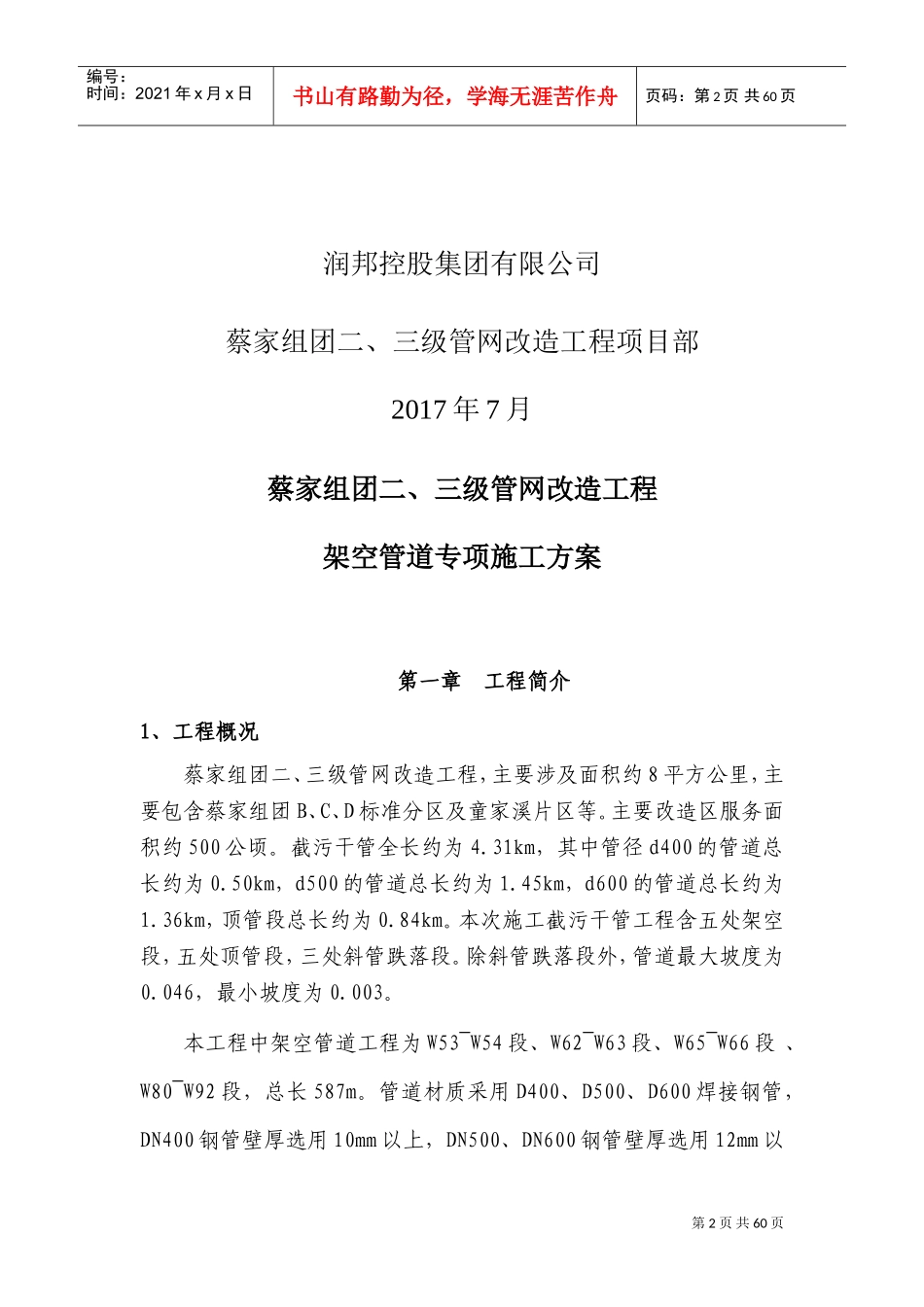

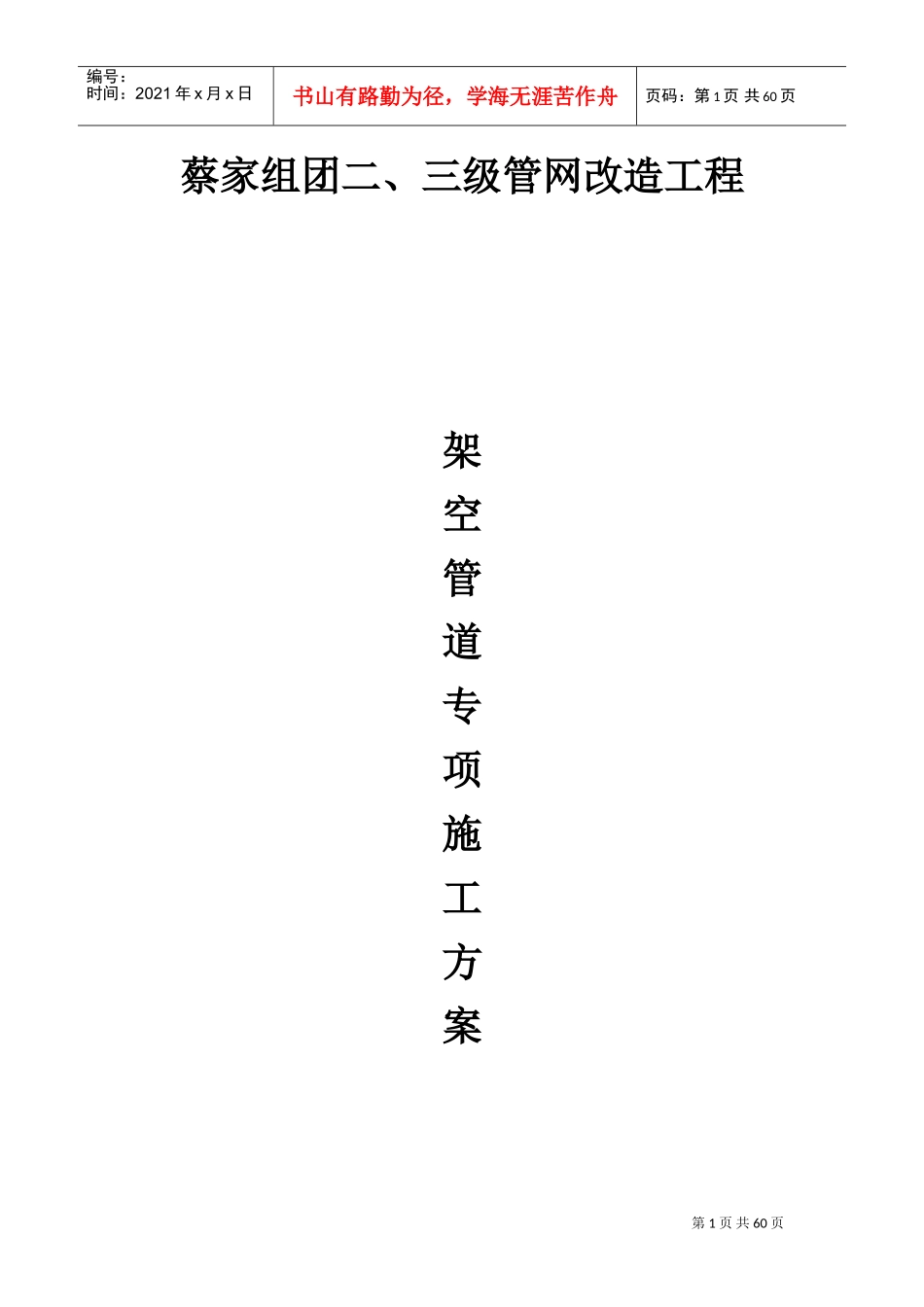

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页蔡家组团二、三级管网改造工程架空管道专项施工方案第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页润邦控股集团有限公司蔡家组团二、三级管网改造工程项目部2017年7月蔡家组团二、三级管网改造工程架空管道专项施工方案第一章工程简介1、工程概况蔡家组团二、三级管网改造工程，主要涉及面积约8平方公里，主要包含蔡家组团B、C、D标准分区及童家溪片区等。主要改造区服务面积约500公顷。截污干管全长约为4.31km，其中管径d400的管道总长约为0.50km，d500的管道总长约为1.45km，d600的管道总长约为1.36km，顶管段总长约为0.84km。本次施工截污干管工程含五处架空段，五处顶管段，三处斜管跌落段。除斜管跌落段外，管道最大坡度为0.046，最小坡度为0.003。本工程中架空管道工程为W53~W54段、W62~W63段、W65~W66段、W80~W92段，总长587m。管道材质采用D400、D500、D600焊接钢管，DN400钢管壁厚选用10mm以上，DN500、DN600钢管壁厚选用12mm以第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页上。2、技术标准本工程为新建区域永久性市政污水工程设计，排水系统规模均按远期规划进行设计。管道结构的安全等级为二级，设计使用年限50年。·最大设计流速：Vmax=5m/s·最小流速：污水管道在设计充满度下为Vmin=0.6m/s。·管材粗糙系数，HDPE中空增强双壁缠绕管取0.011。·污水按非满流设计，其最大设计充满度按下表：表4-1污水管道最大设计充满度表管径(mm)最大设计充满度4000.65500~9000.70≥10000.75·最小管径与最小设计坡度：除中环线错接点外，其余市政排水管最小管径控制在d400，最小设计坡度控制在i=0.003；·本工程污水管道均采用管顶平接。3、工期要求计划开工日期为2017年7月7日，竣工日期为2017年12月3日，总工期为150日历天。4、编制依据1.1、蔡家组团二、三级管网改造工程招标文件；1.2、蔡家组团二、三级管网改造工程施工设计图及地勘报告；第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页1.3、蔡家组团二、三级管网改造工程施工合同；1.4、现场踏勘的实际情况；1.5、我公司承建类似工程的建设经验；1.6、我公司现有可投入本工程的施工技术力量、机械设备和资金实力。1.7、现行的技术规范、规程及标准：《工程测量规范》(GB50026-2007)《给水排水管道工程施工及验收规范》(GB50268-2008）《人工挖孔灌注桩施工技术规程》(DB22/11-2000）《砌体结构工程施工质量验收规范》(GB50203-2011)《给水排水构筑物工程施工及验收规范》(GB50141-2008)《城镇给水排水技术规范》(GB50788-2012)《建筑地基基础施工质量验收规范》(GB50202-2002）《建筑桩基技术规范》(JGJ94-2008)《建筑基桩检测技术规范》(JGJ106-2014)《混凝土结构工程施工质量验收》(GB50204-2015)《混凝土结构工程施工规范》(GB50666-2011)《建筑机械使用安全技术规程》(JGJ33-2012)《普通砼用砂、石质量及检验方法标准》(JGJ52-2006)《钢筋焊接及验收规程》(JGJ18—2012)《建筑施工安全检查标准》(JGJ59-2011)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工安全检查标准》(JGJ59-2011)第5页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页《建筑施工高处作业安全技术规范》(JGJ80-2016)《危险性较大分部分项工程管理办法》(建质【2009】87号文)5、主要工程数量表：主要工程量表序号工程项目名称单位工程量规格1焊接钢管m74d4002焊接钢管m483d5003焊接钢管m30d6004管道支墩（滑动支座）座4505S506-1/50页00005S506-5架空检查井座14详见大样图6焊接钢管m74d400第二章施工总体部署1、总体施工顺序根据本工程特点，我公司拟将采用以下施工顺序组织施工：（1）本工程架空管道段拟划分为两个工作面，两个工作面同时进场施工。（2）工作面一为W53~W54段、W62~W63段、W65~W66段；工作面二为W80~W92段。（3）架空段施工程序：测量放线→障碍物迁移→挖孔桩→架空支墩→管道安...
