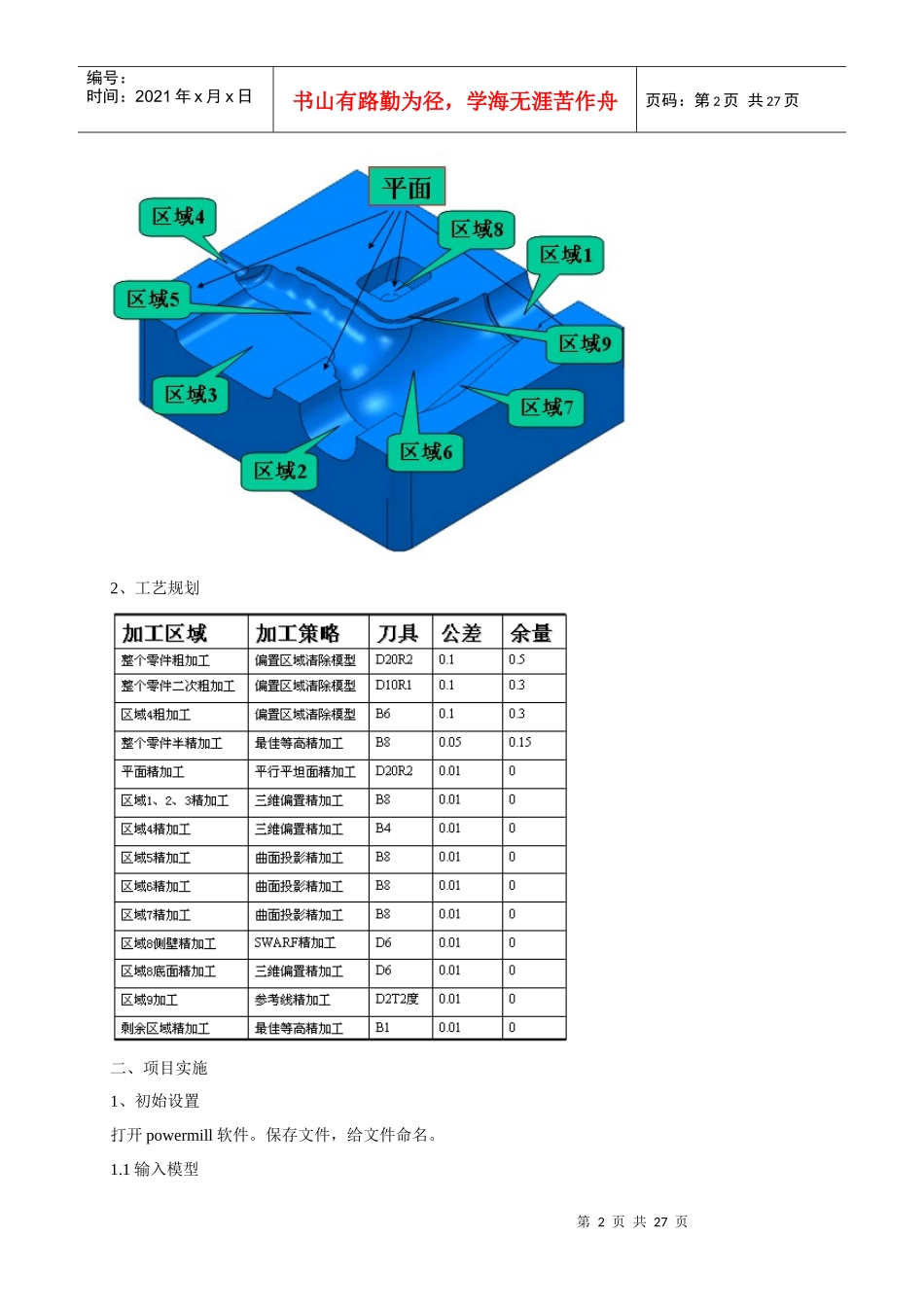

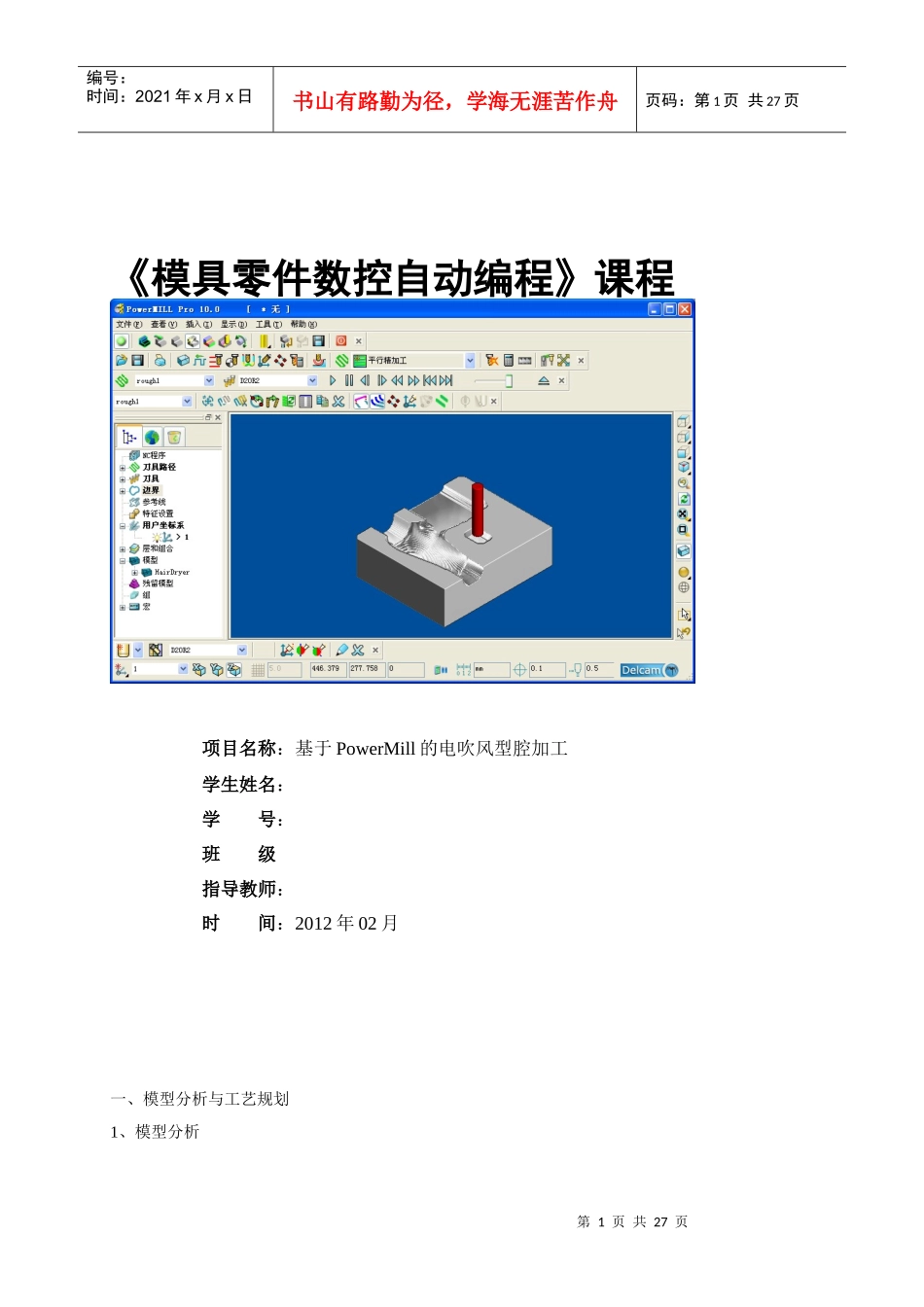

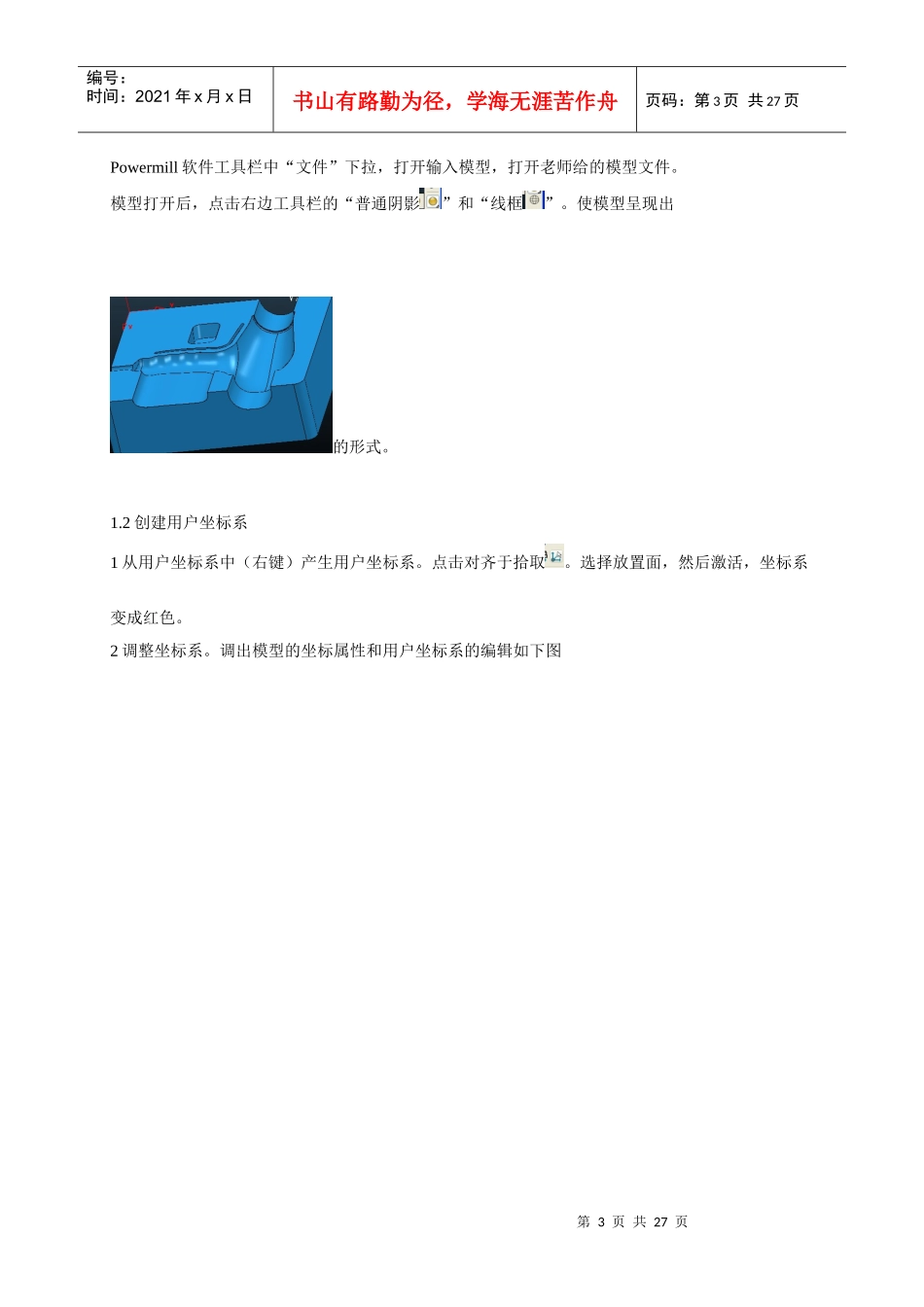

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页《模具零件数控自动编程》课程项目名称：基于PowerMill的电吹风型腔加工学生姓名：学号：班级指导教师：时间：2012年02月一、模型分析与工艺规划1、模型分析第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页2、工艺规划二、项目实施1、初始设置打开powermill软件。保存文件，给文件命名。1.1输入模型第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页Powermill软件工具栏中“文件”下拉，打开输入模型，打开老师给的模型文件。模型打开后，点击右边工具栏的“普通阴影”和“线框”。使模型呈现出的形式。1.2创建用户坐标系1从用户坐标系中（右键）产生用户坐标系。点击对齐于拾取。选择放置面，然后激活，坐标系变成红色。2调整坐标系。调出模型的坐标属性和用户坐标系的编辑如下图第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页。调出后根据模型的坐标调整用户坐标系。（用户坐标系调整完成后使Z轴抬高一个单位，便于毛坯的生成和加工。）1.3创建毛坯1考虑到模型有倒角，所以毛坯采用自定义的生成办法。左边工具栏中右击边界找出用户自定义选取模型的背面为已选面。删除多余的线（框选多余的线按delete键），第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页生成边界。然后根据已选边界生成毛坯。点击毛坯“”点击计算，生成毛坯。然后接受，取消。第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页1.4设置进给率从命令工具栏点击进入进给率设置状态栏。输入数据进行编辑。完成进给率设置。（进给率一般控制刀的转速，切削速率等。）1.5设置快进高度从命令工具栏点击计入快进高度设置状态栏。点击按安全高度重设。然后第7页共27页第6页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页点击“接受”。完成快进高度设置。1.6设置开始点和结束点1从命令工具栏点击进入开始点和结束点设置状态栏选取第一安全高度，点击接受。完成开始点和结束点的设置。2、以“偏置区域清除”策略粗加工区域2~82.1创建刀具1从左边工具栏道具右键产生刀具。由加工的步骤可知需创建D20R2、D10R1、B1、B4、B6、B8、D6、D2T2度八把刀。第8页共27页第7页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共27页2.2创建刀具路径1从命令工具栏点击进入创建刀具路径的编辑。从出现的表格中找出“三维区域清除”和“偏置区域清楚”出现状态栏。设置公差0.1，余量0.5。其余按照标第9页共27页第8页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共27页注填写。点击应用生成刀具路线。完成刀具路径的创建。2.3仿真检验1鼠标移至命令栏空白地方，点击右键，调出Viewmill和仿真这两个命令。打开viewmill开关，调出光泽阴影图像，激活刀具路线1.然后把工件摆正。启动仿真开关，开始仿真。完成仿真检验。3、以“偏置区域清除”策略二次粗加工区域2~81激活刀具D10R1，然后创建刀具路径。保证公差0.1，余量0.3。另外注意工件的残留加工，选取路线为1（即第一次的加工路线），和考虑前一加工路径。第10页共27页第9页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共27页点击应用，取消。完成第二次粗加工路径的设置。2对加工路径进行仿真。第11页共27页第10页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共27页完成对区域2~8的二次粗加工。4、以“偏置区域清除”策略粗加工区域11激活刀具B6，选取偏置区域加工对区域4进行加工。然后创建刀具路径。保证公差0.1，余量第12页共27页第11页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共27页0.3。点击应用，取消。完成粗加工路径的设置。2对加工路径进行...
