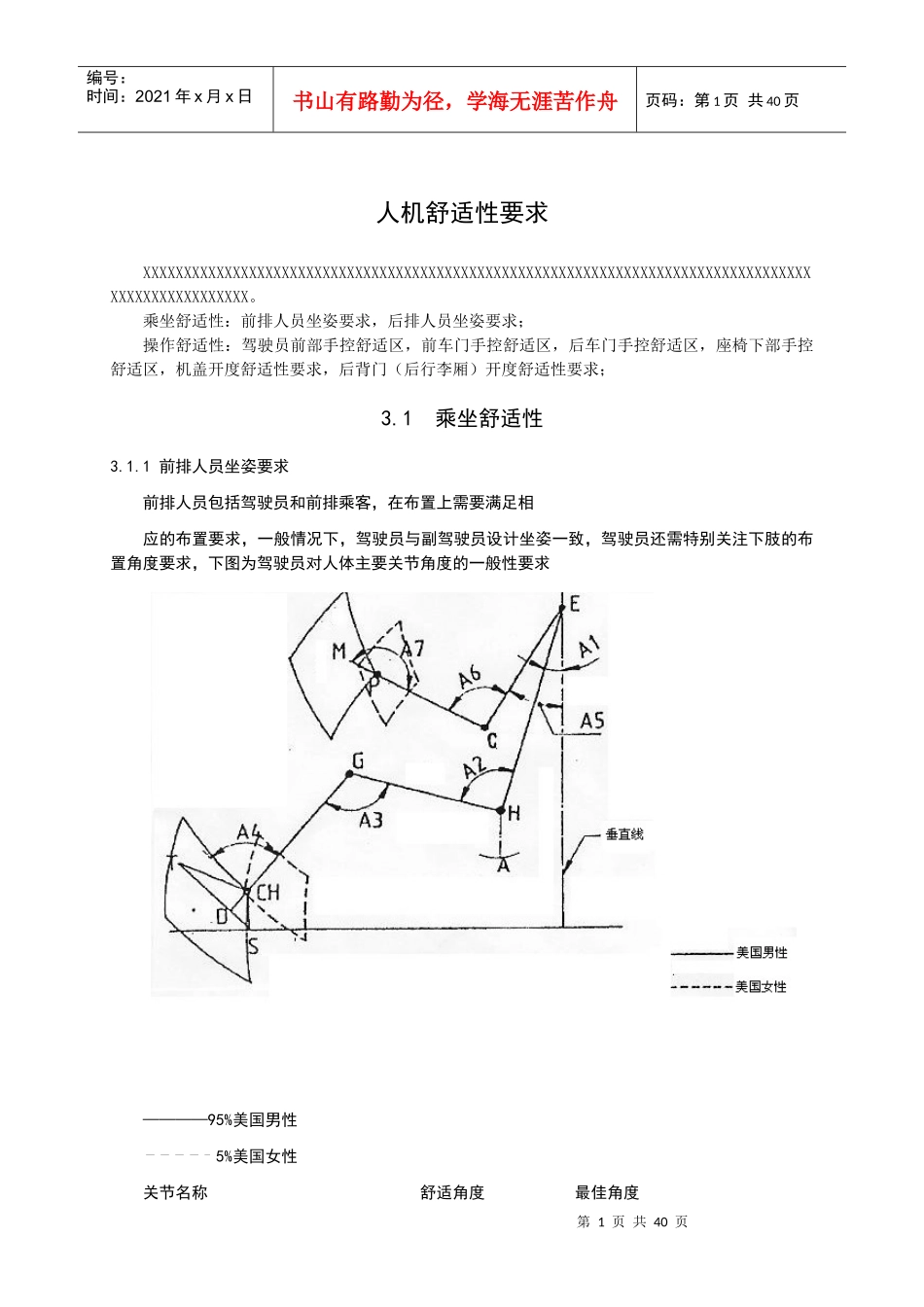

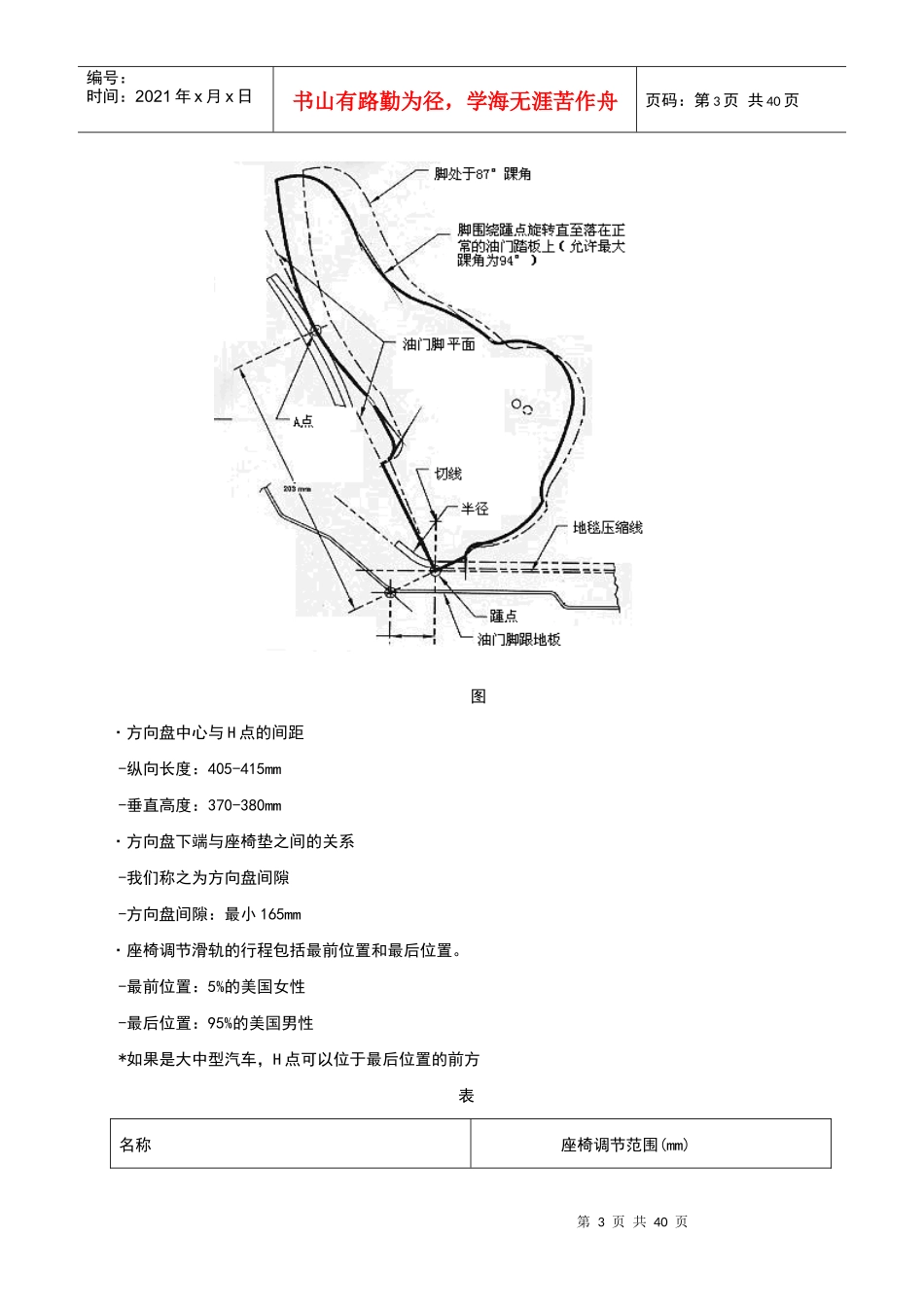

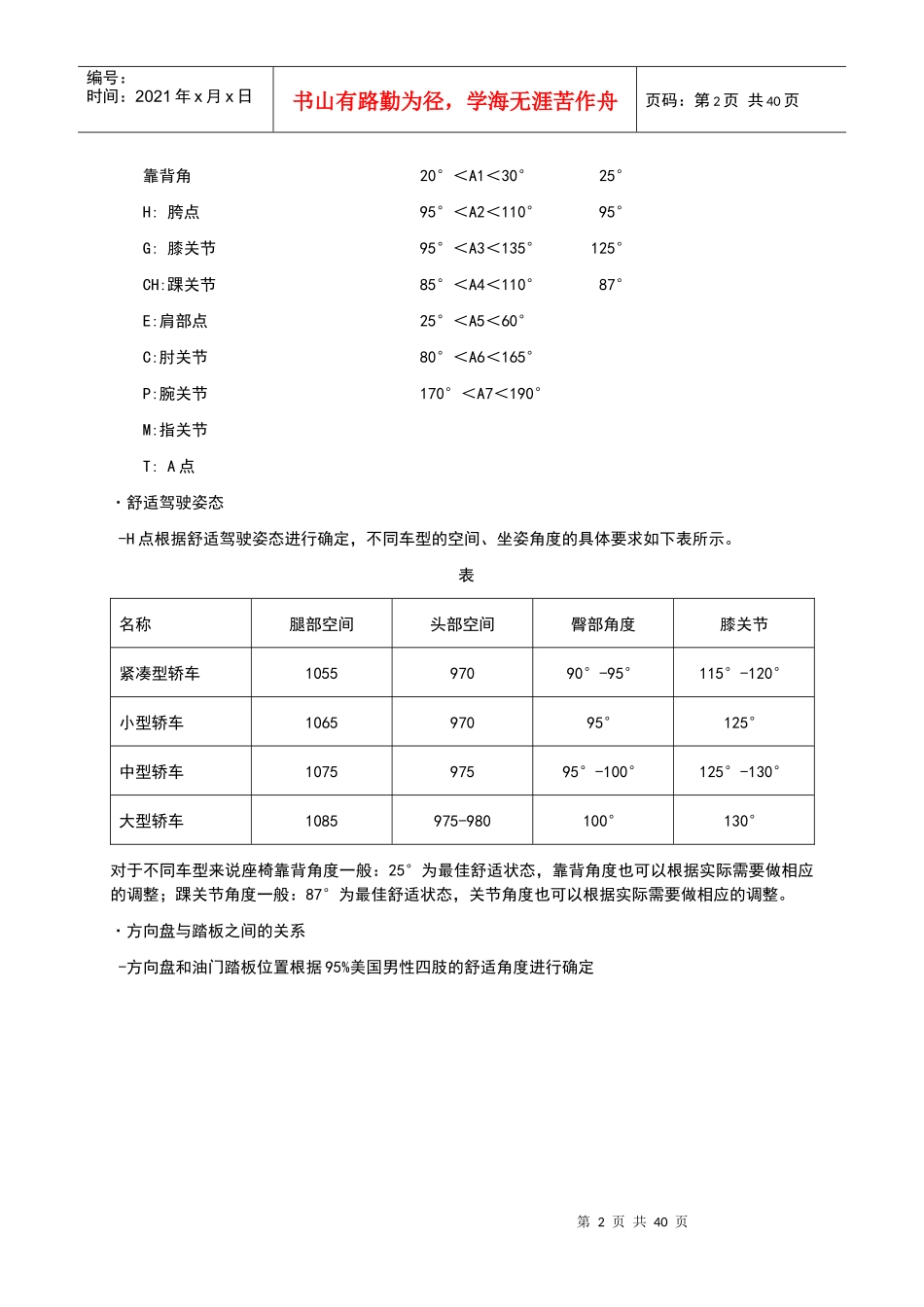

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页人机舒适性要求XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。乘坐舒适性：前排人员坐姿要求，后排人员坐姿要求；操作舒适性：驾驶员前部手控舒适区，前车门手控舒适区，后车门手控舒适区，座椅下部手控舒适区，机盖开度舒适性要求，后背门（后行李厢）开度舒适性要求；3.1乘坐舒适性3.1.1前排人员坐姿要求前排人员包括驾驶员和前排乘客，在布置上需要满足相应的布置要求，一般情况下，驾驶员与副驾驶员设计坐姿一致，驾驶员还需特别关注下肢的布置角度要求，下图为驾驶员对人体主要关节角度的一般性要求————95%美国男性5%美国女性关节名称舒适角度最佳角度第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页靠背角20°＜A1＜30°25°H:胯点95°＜A2＜110°95°G:膝关节95°＜A3＜135°125°CH:踝关节85°＜A4＜110°87°E:肩部点25°＜A5＜60°C:肘关节80°＜A6＜165°P:腕关节170°＜A7＜190°M:指关节T:A点·舒适驾驶姿态-H点根据舒适驾驶姿态进行确定，不同车型的空间、坐姿角度的具体要求如下表所示。表名称腿部空间头部空间臀部角度膝关节紧凑型轿车105597090°-95°115°-120°小型轿车106597095°125°中型轿车107597595°-100°125°-130°大型轿车1085975-980100°130°对于不同车型来说座椅靠背角度一般：25°为最佳舒适状态，靠背角度也可以根据实际需要做相应的调整；踝关节角度一般：87°为最佳舒适状态，关节角度也可以根据实际需要做相应的调整。·方向盘与踏板之间的关系-方向盘和油门踏板位置根据95%美国男性四肢的舒适角度进行确定第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页图·方向盘中心与H点的间距-纵向长度：405-415mm-垂直高度：370-380mm·方向盘下端与座椅垫之间的关系-我们称之为方向盘间隙-方向盘间隙：最小165mm·座椅调节滑轨的行程包括最前位置和最后位置。-最前位置：5%的美国女性-最后位置：95%的美国男性*如果是大中型汽车，H点可以位于最后位置的前方表名称座椅调节范围(mm)第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页微型轿车轿车160-180小轿车180-200中型轿车200大型轿车≥200-座椅调节滑轨倾斜角：3°-5°·头部间隙-顶盖装饰板与驾驶员视点之间的高度：200mm-230mm·视觉-确定H点应在考虑前后视野的基础上寻求良好的视觉效果3-2）横向H点位置·应考虑以下因素：-内部乘员宽度-车顶纵梁（横向头部间隙）-方向盘-踏板-等等·内部乘员宽度-肩部空间和臀部空间-考虑到车门内饰和副仪表板的有效空间表名称坐垫和门内饰之间的间隙臀部空间坐垫宽度肩部空间紧凑型轿车8013105101310小型轿车801360520-5301335中型轿车9014505401445第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页大型轿车9515005501490·H点位置表名称车中心至H点的间距(mm)紧凑型轿车315小轿车335中型轿车365大型轿车380·横向头部间隙表名称横向头部空间(mm)紧凑型轿车315小轿车335中型轿车365大型轿车380·方向盘和踏板踏板的分类：手动挡踏板和制动档踏板手动挡踏板的外形尺寸第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页制动档踏板的外形尺寸油门踏板、制动踏板、离合踏板的相对位置的确定图*SgRP(座椅参考点):H点踏板间距（mm）踏板高度差（mm）分类CB*1)A*2)A-BB-C油门-刹车刹车-离合器设计指南70-8040-50最小16560-7070-8030-400-5第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页注：*1)右置:最小155；*2)右置:同样概念说明：1.θ11°-2°(正常:1.5°)L(方向盘与H点在平面上的长度):0-10mm注：*2H点为座椅调节范围尺寸代码①（此尺寸仅供参考）②③④⑤设计要求260-320370-380405-415390-39523°-25...
