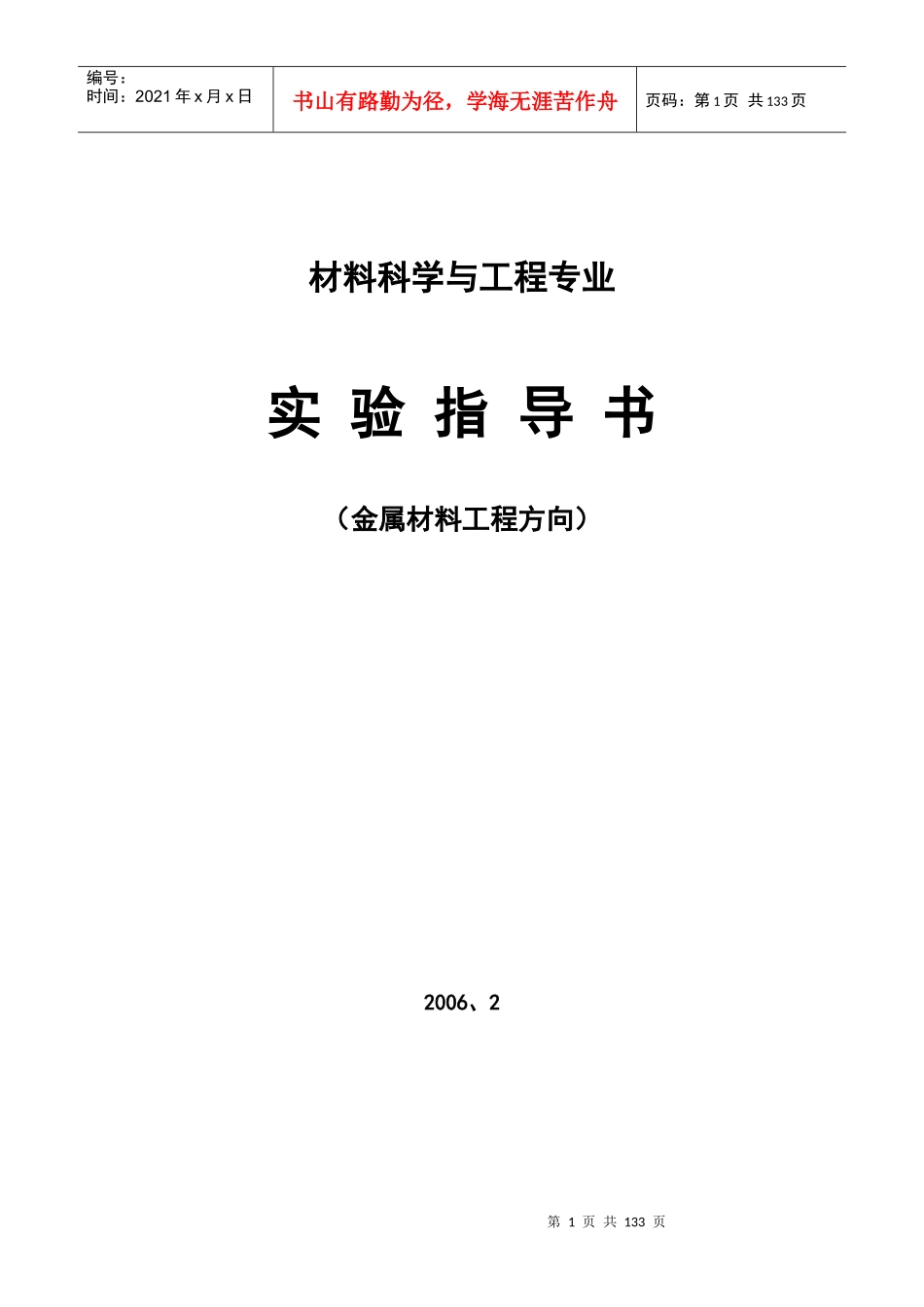

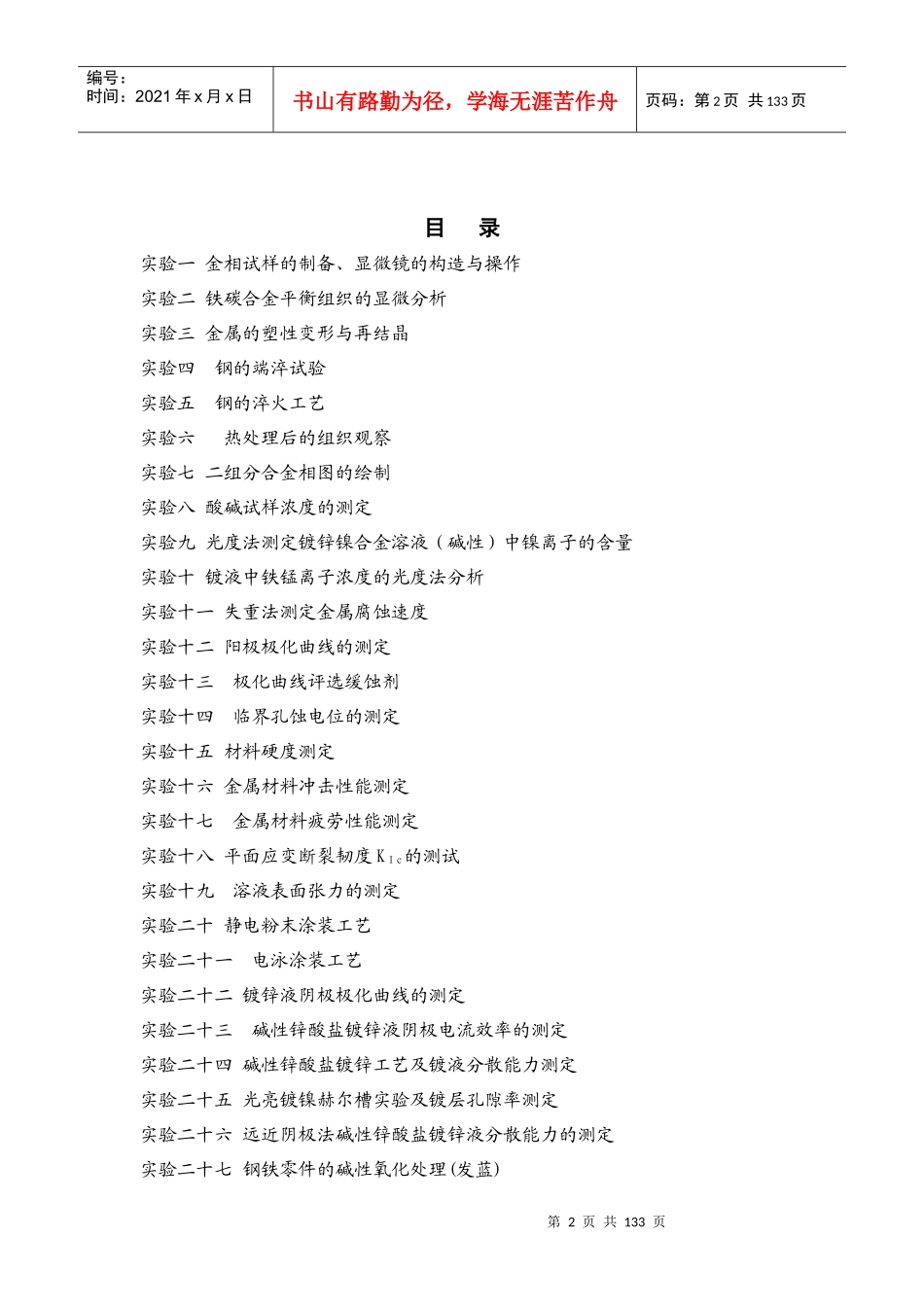

第1页共133页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共133页材料科学与工程专业实验指导书(金属材料工程方向)2006、2第2页共133页第1页共133页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共133页目录实验一金相试样的制备、显微镜的构造与操作实验二铁碳合金平衡组织的显微分析实验三金属的塑性变形与再结晶实验四钢的端淬试验实验五钢的淬火工艺实验六热处理后的组织观察实验七二组分合金相图的绘制实验八酸碱试样浓度的测定实验九光度法测定镀锌镍合金溶液(碱性)中镍离子的含量实验十镀液中铁锰离子浓度的光度法分析实验十一失重法测定金属腐蚀速度实验十二阳极极化曲线的测定实验十三极化曲线评选缓蚀剂实验十四临界孔蚀电位的测定实验十五材料硬度测定实验十六金属材料冲击性能测定实验十七金属材料疲劳性能测定实验十八平面应变断裂韧度KⅠc的测试实验十九溶液表面张力的测定实验二十静电粉末涂装工艺实验二十一电泳涂装工艺实验二十二镀锌液阴极极化曲线的测定实验二十三碱性锌酸盐镀锌液阴极电流效率的测定实验二十四碱性锌酸盐镀锌工艺及镀液分散能力测定实验二十五光亮镀镍赫尔槽实验及镀层孔隙率测定实验二十六远近阴极法碱性锌酸盐镀锌液分散能力的测定实验二十七钢铁零件的碱性氧化处理(发蓝)第3页共133页第2页共133页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共133页实验二十八电位-时间曲线的测量实验二十九PLC基本操作实验三十PLC控制电动机的正反转实验三十一测温仪表的现场成套校验实验三十二利用X射线衍射仪进行多相物质的相分析实验三十三透射电子显微镜的结构、样品制备及观察实验三十四扫描电镜的制样及组织观察实验三十五电子探针仪结构及样品分析实验三十六含铬废水中Cr6+的测定与处理实验三十七超声波仪器探头的组合性能实验三十八X射线检测底片观察实验三十九表面检测技术—磁粉检测、渗透检测实验四十溅射镀膜(1)金属膜实验四十一溅射镀膜(2)化合物膜实验四十二合金结构钢、工具钢的热处理和显微组织分析实验四十三不锈钢、耐热钢的显微组织分析实验四十四铸铁、有色金属显微组织观察实验四十五动量传输第4页共133页第3页共133页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共133页实验一金相试样的制备、显微镜的构造与操作(综合性)一、实验内容1.试样的取样、镶嵌、磨制;2.浸蚀剂的选取,试样的浸蚀;3.试样制备质量检验。二、实验目的1.了解金相试样的制备过程。2.初步掌握金相试样制备、浸蚀的基本方法,同时熟悉显微镜的构造与操作。三、实验条件及要求1.设备:金相切割机、砂轮机、镶嵌机、预磨机、抛光机、吹风机、显微镜。2.材料:金相砂纸、抛光粉、抛光布、浸蚀剂、棉球、酒精。3.试样:20,45,T8,T12,白口铁若干要求:独立制备试样,试样无明显划痕、扰乱层等缺陷。四、实验相关知识在科研和实验中,人们经常借助于金相显微镜对金属材料进行显微分析和检测,以控制金属材料的组织和性能。在进行显微分析前,首先必须制备金相试样,若试样制备不当就不能看到真实的组织,也就得不到准确的结论。金相试样制备过程包括:取样(镶嵌)、磨制、抛光和浸蚀。1.取样取样部位的选择应根据检验的目的选择有代表性的区域。一般进行如下几方面的取样。原材料及锻件的取样:原材料及锻件的取样主要应根据所要检验的内容进行纵向取样和横向取样。纵向取样检验的内容包括:非金属夹杂物的类型、大小、形状;金属变形后晶粒被拉长的程度;带状组织等。横向取样检验的内容包括:检验材料自表面到中心的组织变化情况;表面缺陷;夹杂物分布;金属表面渗层与覆盖层等。事故分析取样:当零件在使用或加工过程中被损坏,应在零件损坏处取样然后再在没有损坏的地方取样,以便于对比分析。取样的方法:取样的方法因为材料的性能不一样,有硬有软,所以取样的方法也不一样。软材料可用锯、车、铣、刨等来截取;对于硬的材料则用金相切割机或线切割机床截取,切割时要用水冷却,以免试样受热引起组织变化;对硬而脆的材料,可用锤击碎,选取合适的...
