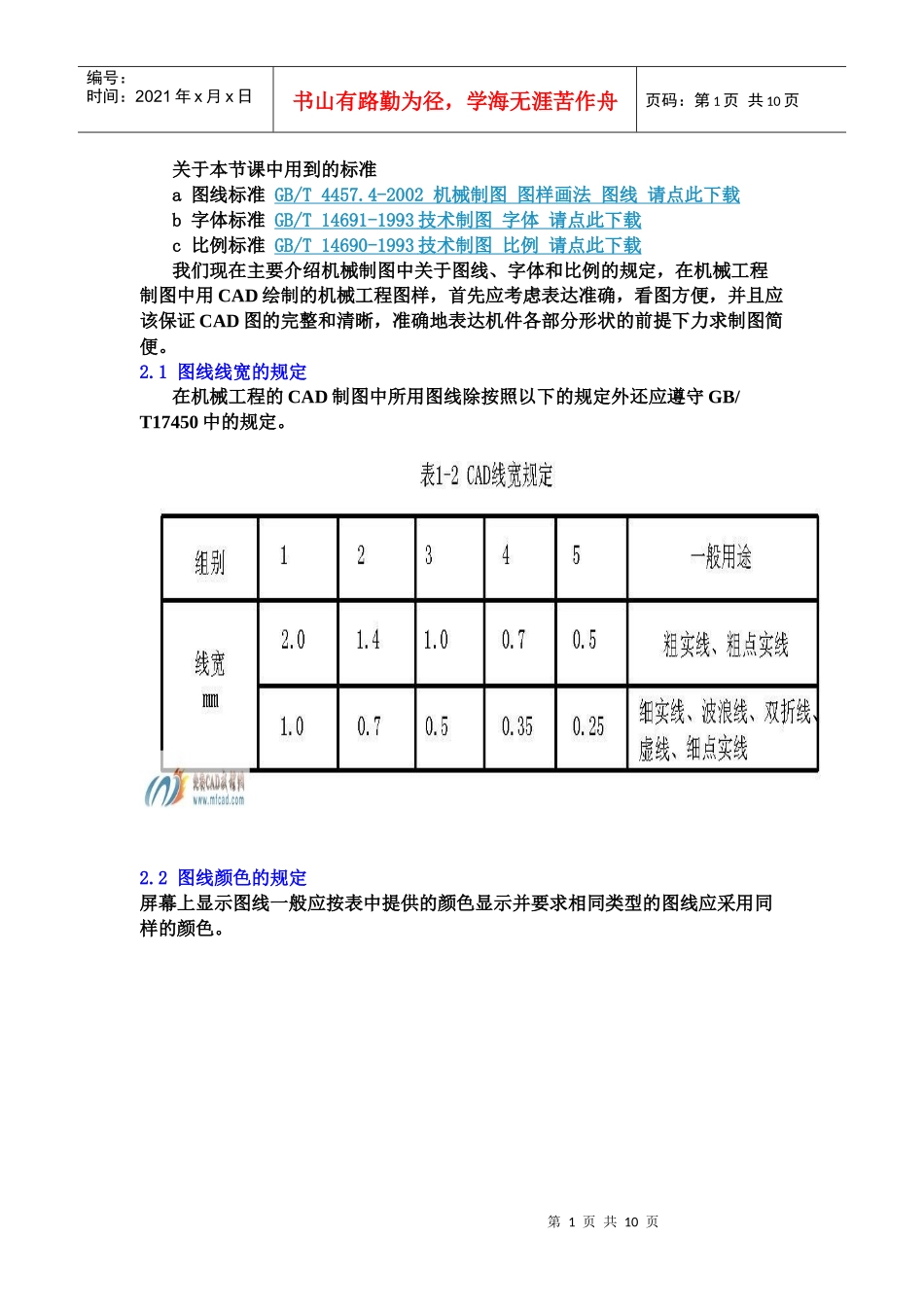

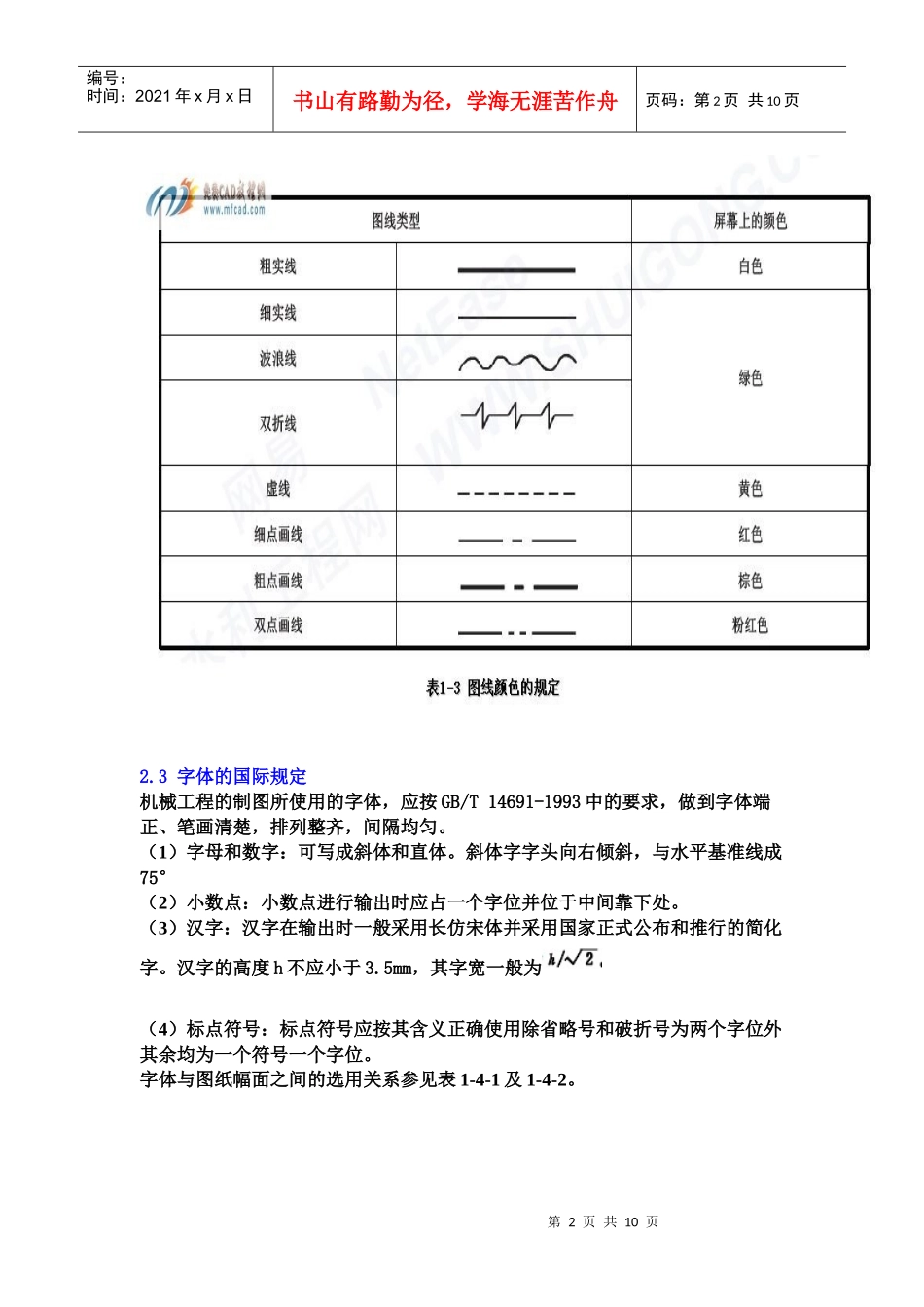

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页关于本节课中用到的标准a图线标准GB/T4457.4-2002机械制图图样画法图线请点此下载b字体标准GB/T14691-1993技术制图字体请点此下载c比例标准GB/T14690-1993技术制图比例请点此下载我们现在主要介绍机械制图中关于图线、字体和比例的规定，在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便，并且应该保证CAD图的完整和清晰，准确地表达机件各部分形状的前提下力求制图简便。2.1图线线宽的规定在机械工程的CAD制图中所用图线除按照以下的规定外还应遵守GB/T17450中的规定。2.2图线颜色的规定屏幕上显示图线一般应按表中提供的颜色显示并要求相同类型的图线应采用同样的颜色。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页2.3字体的国际规定机械工程的制图所使用的字体，应按GB/T14691-1993中的要求，做到字体端正、笔画清楚，排列整齐，间隔均匀。（1）字母和数字：可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75°（2）小数点：小数点进行输出时应占一个字位并位于中间靠下处。（3）汉字：汉字在输出时一般采用长仿宋体并采用国家正式公布和推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为（4）标点符号：标点符号应按其含义正确使用除省略号和破折号为两个字位外其余均为一个符号一个字位。字体与图纸幅面之间的选用关系参见表1-4-1及1-4-2。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2.4比例的国际规定《技术制图比例》GB/T14690-1993对比例的选用做了规定。“比例”的定义：图样中的机件的线性尺寸要素与实际机件相应要素的线性尺寸之比。绘制图样时应优先选取表1-5中所规定的比例。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页关于放大缩小到一个详细的图示：第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页每张图纸都必须有标题栏，标题栏的格式和尺寸应符合GB10609.1-2008的规定，如图1-3所示，标题栏的外边框是粗实线，其右边的底线与图纸边框重合，其余是细实线。①标题栏一般由更改区，签字区，其他区，名称及代号区组成，也可按实际需要增加或者减少：更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。签字区：一般由设计、审核、工艺、标准、签名和年月日等组成。其他区：一般由材料标记、阶段标记、重量、比例和张数和投影符号等组成。名称及代号区：一般由单位名称、图样名称、图样代号和存储代号等组成。②其次，我们还应该注意标题栏的填写要求：更改区：更改区中的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他的地方，但应有表头。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页标记：按照有关规定或要求填写更改标记。处数：填写同一标记所表示的更改数量。分区：必要时，按照有关规定填写。更改文件号：填写更改所依据的文件号。签名和日期：填写更改人的姓名和更改的时间。其他区：根据图纸的实际要求进行填写。（如材料标记、阶段标记、重量、比例、投影符号等）名称及代号区：填写单位名称、图样名称、图样代号。③尺寸与格式标题栏中歌曲的布置可参考下图所示：第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页整体的标题栏效果可参考图1-3所示：3.1尺寸标注基本要求与规则第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页在具体进行尺寸标注时，应遵循以下基本规则。（1）图样中所注尺寸的数值表示物体的真实大小，与绘图比例、绘图的准确度无关。（2）在同一图样中，每一尺寸一般只标注一次，并标注在反映该结构最清晰的图形上。（3）图样中的尺寸以毫米（mm）为单位是，不需注明：若采用其他单位时，必须注...
