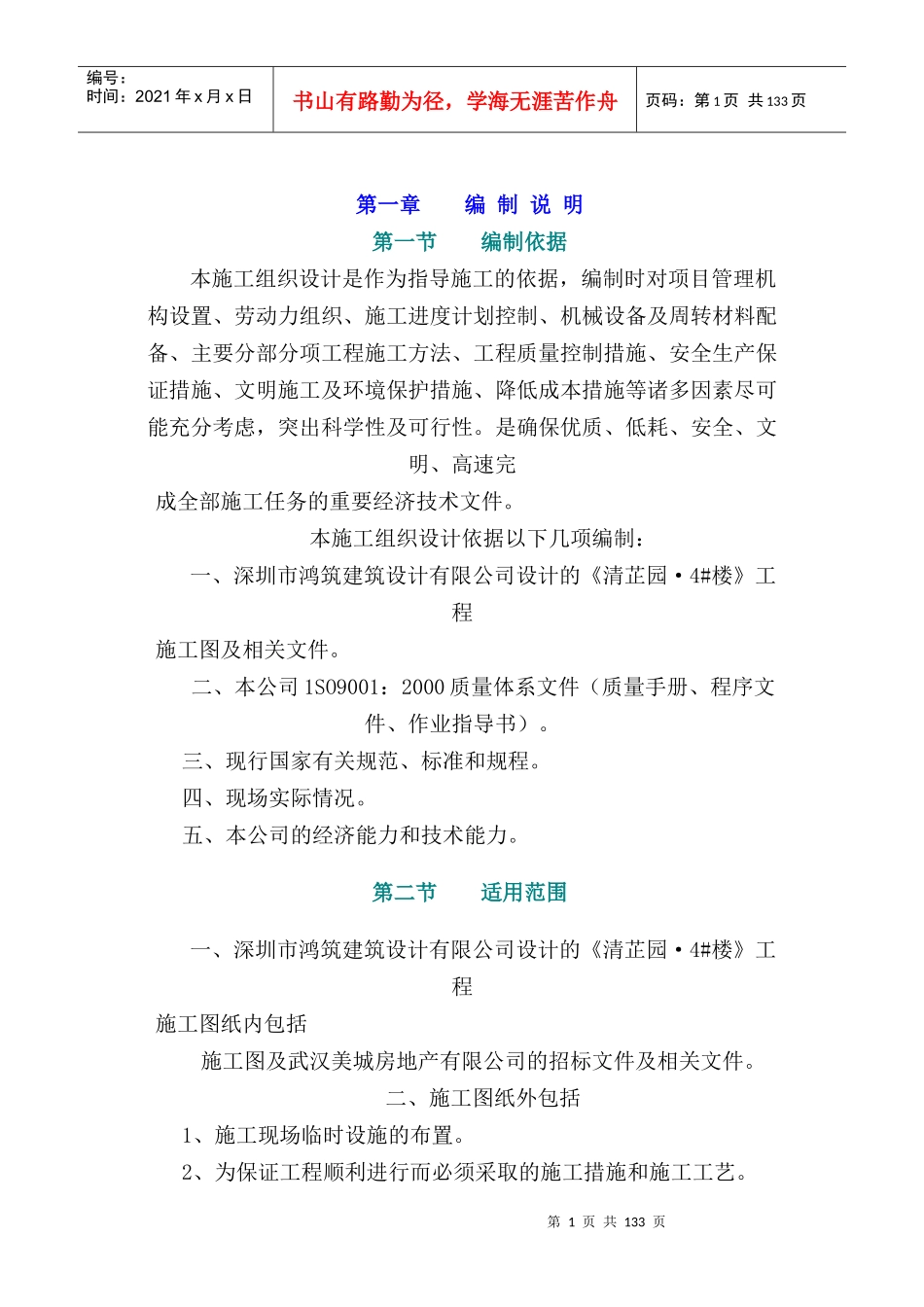

第1页共133页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共133页第一章编制说明第一节编制依据本施工组织设计是作为指导施工的依据，编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、工程质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。本施工组织设计依据以下几项编制：一、深圳市鸿筑建筑设计有限公司设计的《清芷园·4#楼》工程施工图及相关文件。二、本公司1SO9001：2000质量体系文件（质量手册、程序文件、作业指导书）。三、现行国家有关规范、标准和规程。四、现场实际情况。五、本公司的经济能力和技术能力。第二节适用范围一、深圳市鸿筑建筑设计有限公司设计的《清芷园·4#楼》工程施工图纸内包括施工图及武汉美城房地产有限公司的招标文件及相关文件。二、施工图纸外包括1、施工现场临时设施的布置。2、为保证工程顺利进行而必须采取的施工措施和施工工艺。第2页共133页第1页共133页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共133页3、施工现场及周围建筑物、道路及地下管道的保护，安全境保护等措施。4、施工期间防洪、防雨、防火等措施。5、同其它建设单位分包工程施工单位的配合。6、工程完工后建筑物周围2米内的清理平整。第二章工程概况本工程位于武昌三角新村（友谊大道徐家棚段），该小区由多栋建筑物组成，其中4#楼建筑面积为3760平方米。建筑等级为二级，耐火等级为二级，抗震设防裂度6度，设计合理使用年限50年。结构形式均为全现浇框架异形柱结构，屋面为Ⅱ级防水屋面，耐久年限15年；建筑层数为六层，层高为2.8米，檐高17.4米。本工程室内±0.000相当于绝对标高21.95M,建筑物全高为17.4M，建筑抗震设防烈度六度，建筑结构安全等级为二级，建筑物重要性为丙类。建筑场地类别为二类，场地土类型为中软性场地土。砼强度等级分别为：基础垫层为C10，基础梁、上部结构梁、板为C25，框架柱为C30。钢筋采用Ⅰ、Ⅱ级钢筋。砌体：+0.300M以下采用MU10蒸压粉煤灰，M5水泥砂浆砌筑，+0.300M以上框架填充墙均采用干容重不大于5.5KN/M3的加气混凝土砌块，M5混合砂浆砌筑；外墙、分户墙250厚，内墙200厚，其它厨房、卫生间为125厚。装修部份：地面：单元楼梯间、杂物间为细石混凝土地面98ZJ001-4-地8。厨房卫生间为水泥砂浆卫生间地面98ZJ001-10-44第3页共133页第2页共133页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共133页面层不收光。住宅（商铺）一层地面做法为细石混凝土防潮地面（三）98ZJ001-12-56。楼面做法：商铺、客厅、餐厅、卧室、储藏间及户内走道为20厚水泥砂浆楼面，面层不收光98ZJ001-14-楼1。阳台、单元楼梯间及室外公共楼梯为水泥砂浆楼面98ZJ001-14-楼1。厨房卫生间自上而下做法为15厚1：2水泥砂浆找平，不收光，1。5厚聚胺脂涂膜防水并向四周墙面卷起，厨房为200泛水，卫生间为400泛水，15厚1：2。5水泥砂浆找平，钢筋混凝土现浇楼板。内墙做法：客厅、餐厅、卧室、储藏间、户内走道、楼梯间做混合砂浆墙面98ZJ001-22-内墙5；厨房卫生间做水泥砂浆墙面98ZJ001-32-内墙11，仅做前三项且成毛面。外墙：外墙一褐色面砖外墙面98ZJ001-42-外墙13，用于三层腰线以下部分外墙面（详见各单体立面）；外墙二浅土黄色面砖外墙面98ZJ001-43-外墙13，用于三层腰线以上，六层以下部分外墙面（详见各单体立面）；外墙三白色面砖外墙面98ZJ001-43-外墙13，用于六层及以上部分外墙面（详见各单体立面）。外墙四白色涂料外墙面98ZJ001-45-外墙23，用于所有腰线、线条、空调搁板、屋架。顶棚做法：商铺、客厅、餐厅、卧室、阁楼、储藏间、户内走道、楼梯间混合砂浆顶棚，详98ZJ001-47-顶3。架空层、阳台、厨房、卫生间做法水泥砂浆顶棚详98ZJ001-47-顶4，内墙面层均采用乳胶漆面层详98ZJ001-60-涂23。油漆做法：木基层乳白色木质磁漆详98ZJ001-55-涂2。金属构件、管线银粉漆9...
