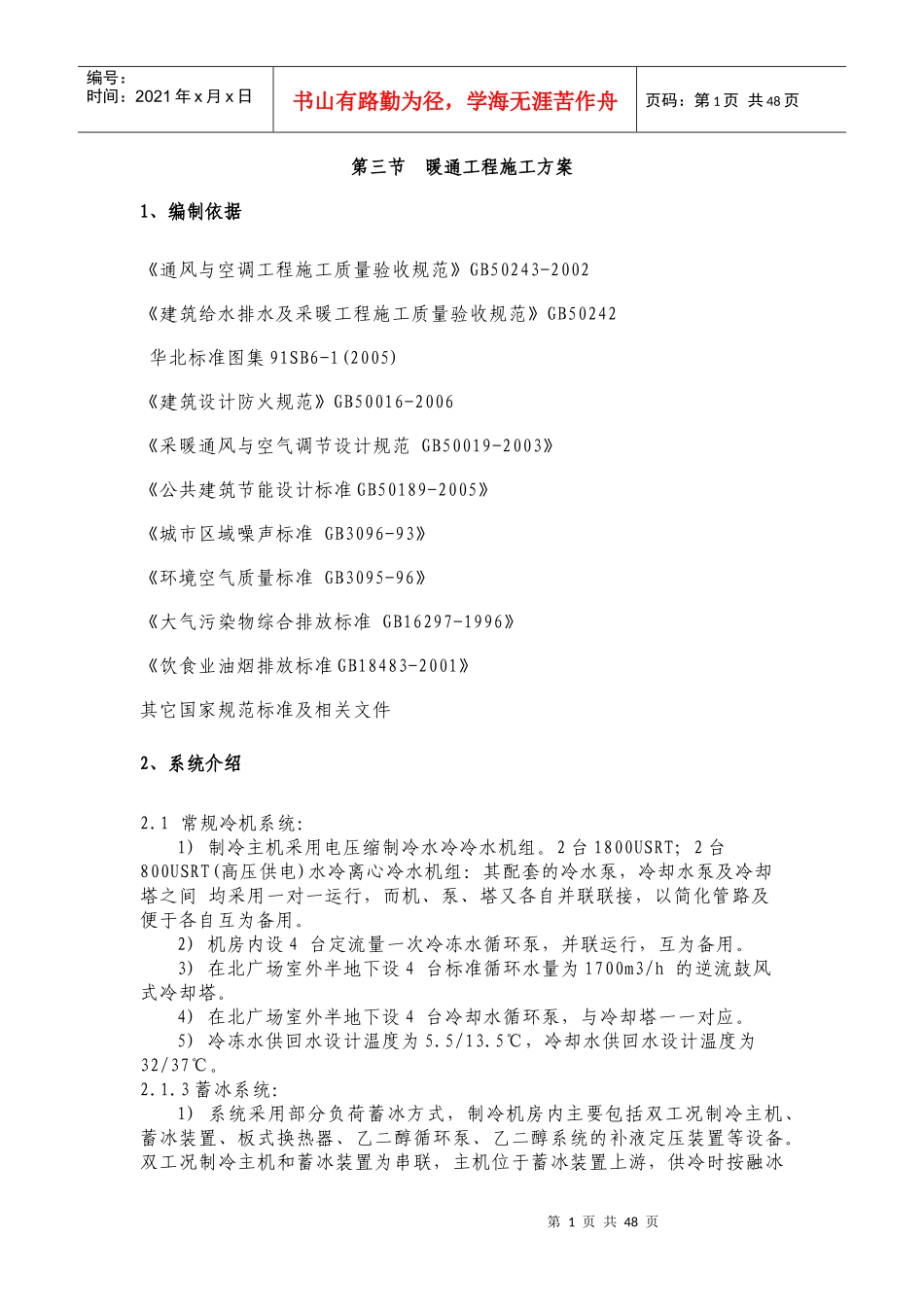

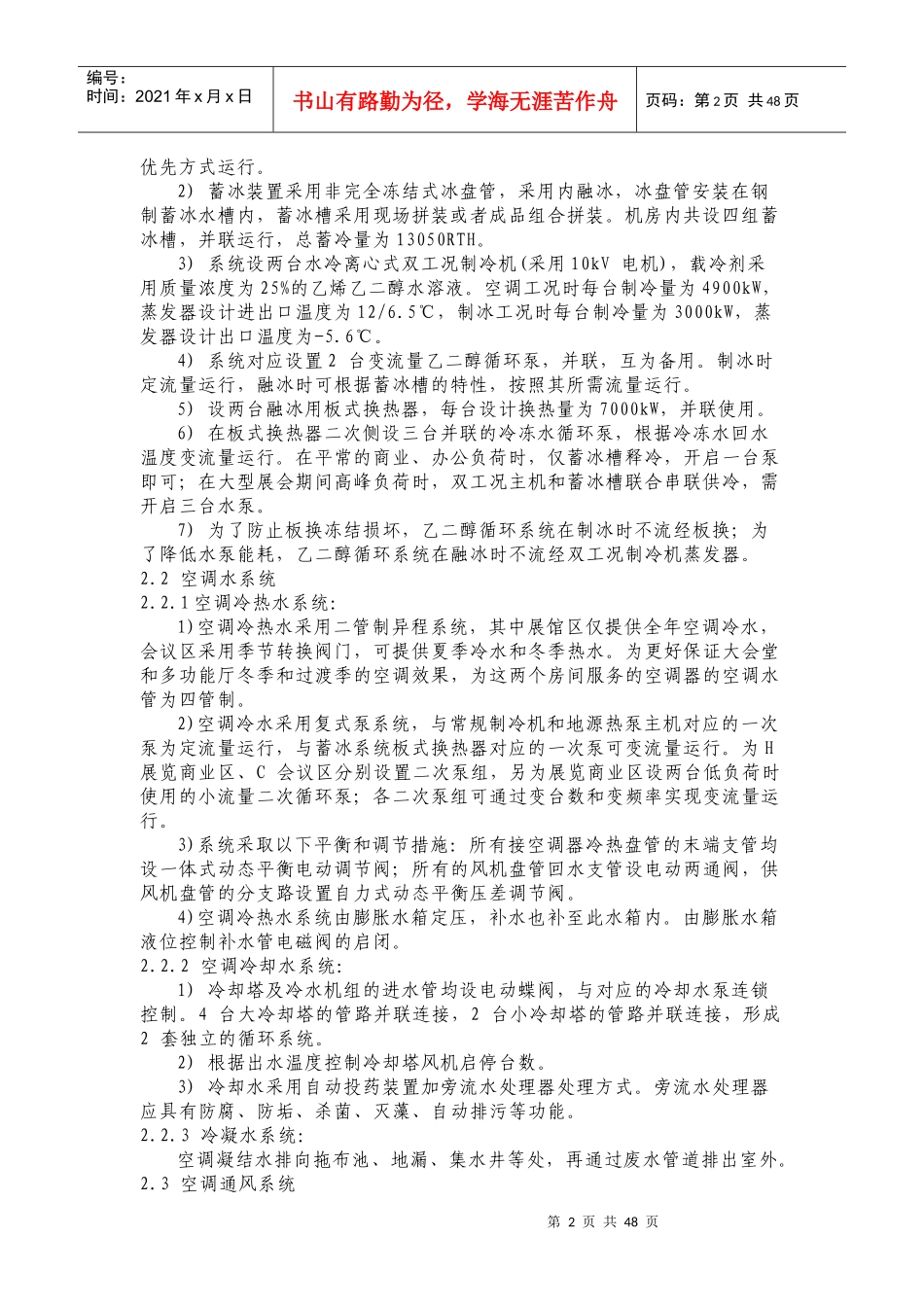

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页第三节暖通工程施工方案1、编制依据《通风与空调工程施工质量验收规范》GB50243-2002《建筑给水排水及采暖工程施工质量验收规范》GB50242华北标准图集91SB6-1(2005)《建筑设计防火规范》GB50016-2006《采暖通风与空气调节设计规范GB50019-2003》《公共建筑节能设计标准GB50189-2005》《城市区域噪声标准GB3096-93》《环境空气质量标准GB3095-96》《大气污染物综合排放标准GB16297-1996》《饮食业油烟排放标准GB18483-2001》其它国家规范标准及相关文件2、系统介绍2.1常规冷机系统：1)制冷主机采用电压缩制冷水冷冷水机组。2台1800USRT；2台800USRT(高压供电)水冷离心冷水机组：其配套的冷水泵，冷却水泵及冷却塔之间均采用一对一运行，而机、泵、塔又各自并联联接，以简化管路及便于各自互为备用。2)机房内设4台定流量一次冷冻水循环泵，并联运行，互为备用。3)在北广场室外半地下设4台标准循环水量为1700m3/h的逆流鼓风式冷却塔。4)在北广场室外半地下设4台冷却水循环泵，与冷却塔一一对应。5)冷冻水供回水设计温度为5.5/13.5℃，冷却水供回水设计温度为32/37℃。2.1.3蓄冰系统：1)系统采用部分负荷蓄冰方式，制冷机房内主要包括双工况制冷主机、蓄冰装置、板式换热器、乙二醇循环泵、乙二醇系统的补液定压装置等设备。双工况制冷主机和蓄冰装置为串联，主机位于蓄冰装置上游，供冷时按融冰第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页优先方式运行。2)蓄冰装置采用非完全冻结式冰盘管，采用内融冰，冰盘管安装在钢制蓄冰水槽内，蓄冰槽采用现场拼装或者成品组合拼装。机房内共设四组蓄冰槽，并联运行，总蓄冷量为13050RTH。3)系统设两台水冷离心式双工况制冷机(采用10kV电机)，载冷剂采用质量浓度为25%的乙烯乙二醇水溶液。空调工况时每台制冷量为4900kW，蒸发器设计进出口温度为12/6.5℃，制冰工况时每台制冷量为3000kW，蒸发器设计出口温度为-5.6℃。4)系统对应设置2台变流量乙二醇循环泵，并联，互为备用。制冰时定流量运行，融冰时可根据蓄冰槽的特性，按照其所需流量运行。5)设两台融冰用板式换热器，每台设计换热量为7000kW，并联使用。6)在板式换热器二次侧设三台并联的冷冻水循环泵，根据冷冻水回水温度变流量运行。在平常的商业、办公负荷时，仅蓄冰槽释冷，开启一台泵即可；在大型展会期间高峰负荷时，双工况主机和蓄冰槽联合串联供冷，需开启三台水泵。7)为了防止板换冻结损坏，乙二醇循环系统在制冰时不流经板换；为了降低水泵能耗，乙二醇循环系统在融冰时不流经双工况制冷机蒸发器。2.2空调水系统2.2.1空调冷热水系统：1)空调冷热水采用二管制异程系统，其中展馆区仅提供全年空调冷水，会议区采用季节转换阀门，可提供夏季冷水和冬季热水。为更好保证大会堂和多功能厅冬季和过渡季的空调效果，为这两个房间服务的空调器的空调水管为四管制。2)空调冷水采用复式泵系统，与常规制冷机和地源热泵主机对应的一次泵为定流量运行，与蓄冰系统板式换热器对应的一次泵可变流量运行。为H展览商业区、C会议区分别设置二次泵组，另为展览商业区设两台低负荷时使用的小流量二次循环泵；各二次泵组可通过变台数和变频率实现变流量运行。3)系统采取以下平衡和调节措施：所有接空调器冷热盘管的末端支管均设一体式动态平衡电动调节阀；所有的风机盘管回水支管设电动两通阀，供风机盘管的分支路设置自力式动态平衡压差调节阀。4)空调冷热水系统由膨胀水箱定压，补水也补至此水箱内。由膨胀水箱液位控制补水管电磁阀的启闭。2.2.2空调冷却水系统：1)冷却塔及冷水机组的进水管均设电动蝶阀，与对应的冷却水泵连锁控制。4台大冷却塔的管路并联连接，2台小冷却塔的管路并联连接，形成2套独立的循环系统。2)根据出水温度控制冷却塔风机启停台数。3)冷却水采用自动投药装置加旁流水处理器处理方式。旁流水处理器应具有防腐、防垢、杀菌、灭藻、自动排污等功能。2.2.3冷凝水系统：空调凝结水排向拖布池、地漏、集水井等处，再通过废水管道排出室...
