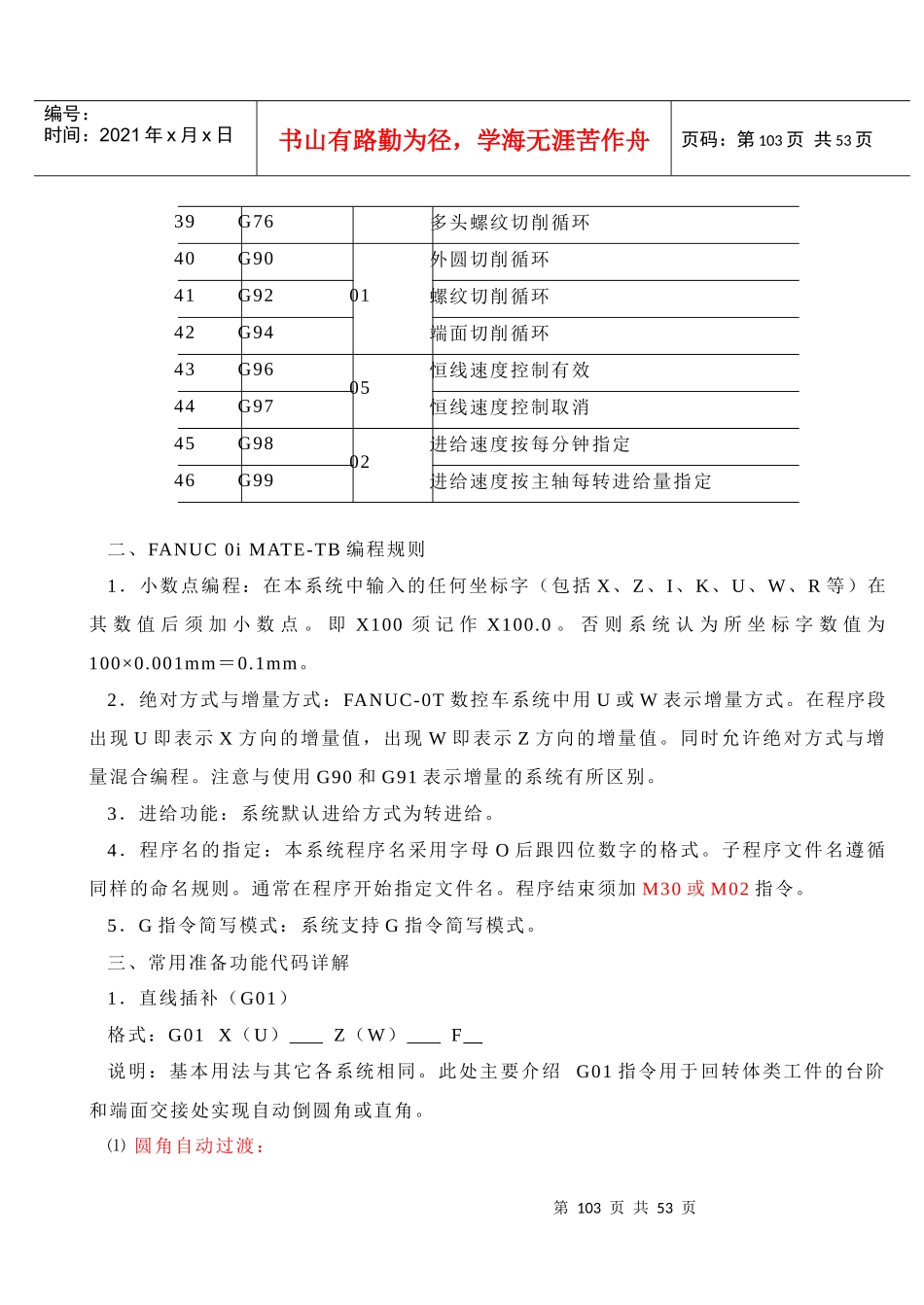

第101页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第101页共53页法兰克数控系统编程与操作本章主要讲解FANUC0iMATE-TB数控系统的编程与操作。本章共分五节，第一节讲解常用编程指令；第二节讲解FANUC系统多重复合循环；第三节讲解宏指令及应用，第四节典型综合零件的编程示例，第五节介绍FANUC0iMATE-TB系统的功能与操作。第一节指令详解一、FANUC系统准备功能表表4-1FANUC0iMATE-TB数控系统常用G代码（A类）一览表序号代码组群功能简介1G0001定位（快速进给）2G01直线插补（直线切削）3G02圆弧插补（顺时针）4G03圆弧插补（逆时针）5G0400暂停（延时）6G10可编程数据输入（资料设定）7G2006英制输入单位8G21公制输入单位（美制）9G2204存储行程检查接通10G23存储行程检查断开11G2508主轴速度波动检测断12G26主轴速度波动检测开13G2700自动返回参考点确认14G28返回参考位置第102页共53页第101页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第102页共53页15G30第2、3、4参考位置返回16G3201螺纹切削17G34变螺距螺纹切削18G4007取消刀尖半径补偿19G41刀尖半径左补偿20G42刀尖半径右补偿21G5000坐标系设定或主轴最大速度设定22G52局部坐标系设定23G53机床坐标系设定24G5414工件坐标系选择125G55工件坐标系选择226G56工件坐标系选择327G57工件坐标系选择428G58工件坐标系选择529G59工件坐标系选择630G6500调用宏指定31G6612模态宏调用32G67模态宏调用注销33G7000精车固定循环34G71外径粗车循环35G72端面粗车循环36G73固定形状粗车循环37G74Z向啄式钻孔及端面沟槽循环38G75外径断续切槽循环第103页共53页第102页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第103页共53页39G76多头螺纹切削循环40G9001外圆切削循环41G92螺纹切削循环42G94端面切削循环43G9605恒线速度控制有效44G97恒线速度控制取消45G9802进给速度按每分钟指定46G99进给速度按主轴每转进给量指定二、FANUC0iMATE-TB编程规则1．小数点编程：在本系统中输入的任何坐标字（包括X、Z、I、K、U、W、R等）在其数值后须加小数点。即X100须记作X100.0。否则系统认为所坐标字数值为100×0.001mm＝0.1mm。2．绝对方式与增量方式：FANUC-0T数控车系统中用U或W表示增量方式。在程序段出现U即表示X方向的增量值，出现W即表示Z方向的增量值。同时允许绝对方式与增量混合编程。注意与使用G90和G91表示增量的系统有所区别。3．进给功能：系统默认进给方式为转进给。4．程序名的指定：本系统程序名采用字母O后跟四位数字的格式。子程序文件名遵循同样的命名规则。通常在程序开始指定文件名。程序结束须加M30或M02指令。5．G指令简写模式：系统支持G指令简写模式。三、常用准备功能代码详解1．直线插补（G01）格式：G01X（U）Z（W）F说明：基本用法与其它各系统相同。此处主要介绍G01指令用于回转体类工件的台阶和端面交接处实现自动倒圆角或直角。⑴圆角自动过渡：第104页共53页第103页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第104页共53页——格式：G01XRFG01ZRF——说明：X轴向Z轴过渡倒圆（凸弧）R值为负，Z轴向X轴过渡倒圆（凹弧）R值为正。——程序示例：O4001N10T0101N20G0X0Z1.S500M03N30G1Z0F0.2N40G1X20.R-5.N50G1Z-25.R3.N60G1X30.5N70G28X120.Z100.N80M30⑵直角自动过渡：——程式：G01XCFG01ZCF——说明：倒直角用指令C，其符号设置规则同倒圆角。——程序示例：O4002N10T0101N20G0X0Z1.S500M03N30G1Z0F0.2N40G1X20.C-2.N50G1Z-25.R3.N60G1X30.5图4-1-2直角自动过渡图4-1-1圆角自动过渡过第105页共53页第104页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第105页共53页N70G28X120.Z100.N80M30提示：自动过渡倒直角和圆角指令在用于精加工编程时会带来方便，但要注意符号的正负要准确，否则会发生不正确的动作。另外，某些FANUC系统倒直角采用I和K指令来表示C值。2．暂停（G04）——格式：G04X（U）或G04P——说明：指令中出现X、U或P均指延时，X和U用法相同，在其后跟延时时间，单位是秒，...
