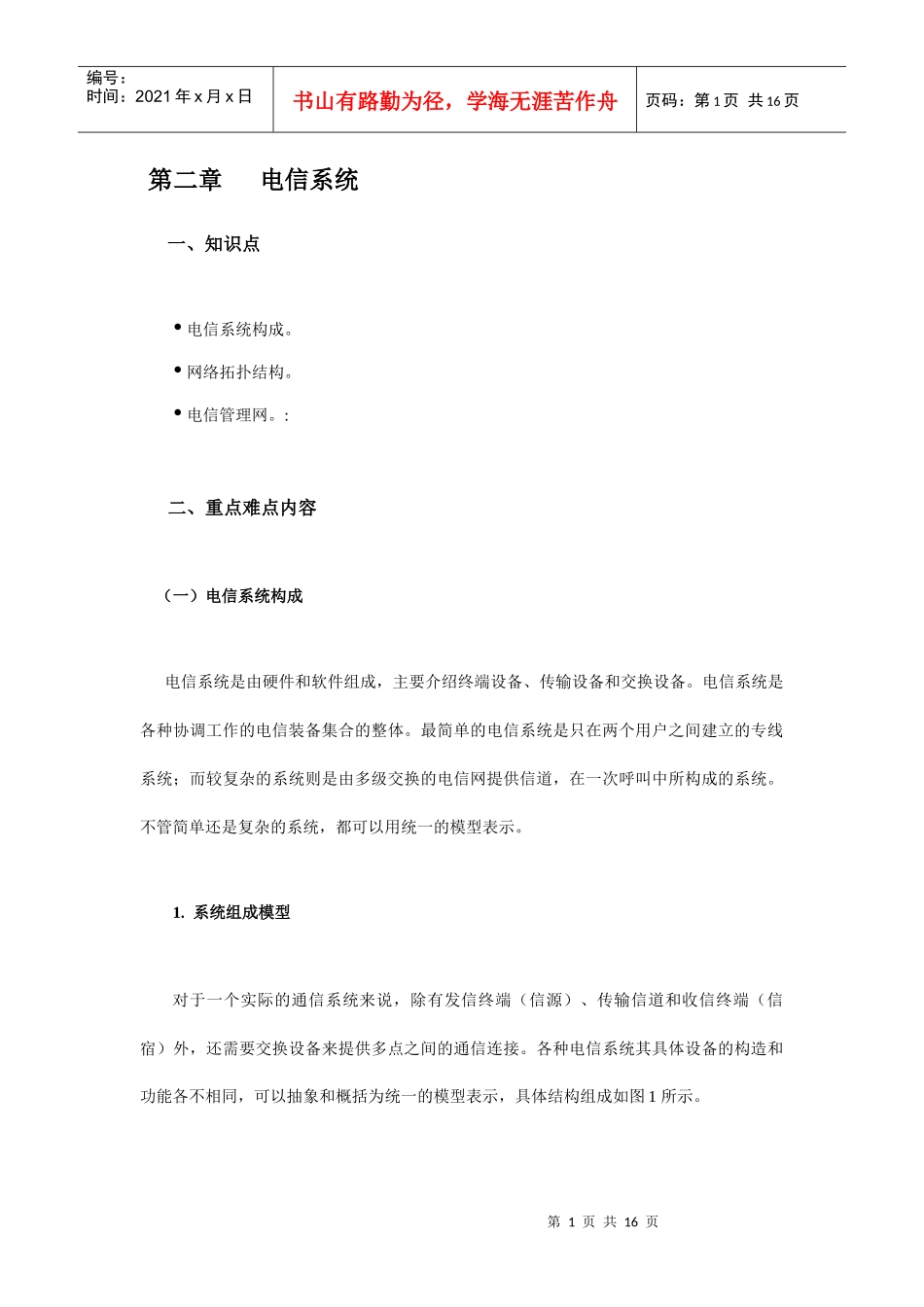

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第二章电信系统一、知识点电信系统构成。网络拓扑结构。电信管理网。:二、重点难点内容（一）电信系统构成电信系统是由硬件和软件组成，主要介绍终端设备、传输设备和交换设备。电信系统是各种协调工作的电信装备集合的整体。最简单的电信系统是只在两个用户之间建立的专线系统；而较复杂的系统则是由多级交换的电信网提供信道，在一次呼叫中所构成的系统。不管简单还是复杂的系统，都可以用统一的模型表示。1.系统组成模型对于一个实际的通信系统来说，除有发信终端（信源）、传输信道和收信终端（信宿）外，还需要交换设备来提供多点之间的通信连接。各种电信系统其具体设备的构造和功能各不相同，可以抽象和概括为统一的模型表示，具体结构组成如图1所示。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页图一电信系统组成模型图图1中交换设备的功能是：交换设备在用户群内每对用户终端间，按需提供传输信道构成临时通信连接；并可控制信号流向及流量的集散，从而达到共用电信设施和提高设备利用率的目的。2.电信系统的三大硬件设备系统组成的各部件可归结为三类，即电信系统的三大硬件设备―—终端设备、传输设备和交换设备。（1）终端设备终端设备一般装在用户处，提供由用户实现接入协议所必需的功能的设备（电信端点）。它的作用是将话音、文字、数据和图像信息转变为电信号、电磁信号或光信号发出去，并将接收到的电信号、电磁信号或光信号复原为原来的话音、文字、数据或图像。典型的终端设备有电话机、电报机、移动电话机、微型计算机，数据终端机、传真机、电视机等等。有的终端本身也可以是一个局部的或小型的电信系统，但它们对于公用通信网来说是作为终端设备接入的，如局域网、办公自动化系统、计算机系统等。（2）传输设备传输设备是将电信号、电磁信号或光信号从一个地点传送到另一个地点的设备，它构成电信系统的传输链路（信道），包括无线传输设备和有线传输设备。无线传输设备有短第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页波、超短波、微波收发信机和传输系统以及卫星通信系统（包括卫星和地球站设备）等；有线传输设备有架空明线、同轴电缆、海底电缆、光缆等传输系统。装在上述系统中的各种调制解调设备、脉冲编码调制设备、终端和中继附属设备、监控设备等，也属于传输设备。（3）交换设备交换设备是实现一个呼叫终端（用户）和它所要求的另一个或多个终端（用户）之间的接续或非连接传输选路的设备和系统，是构成通信网中节点的主要设备。交换设备根据主叫用户终端所发出的选择信号来选择被叫终端，使这两个或多个终端间建立连接，然后经过交换设备连通的路由传递信号。交换设备包括电话交换机、电报交换机、数据交换机、移动电话交换机、分组交换机、ATM交换机、宽带交换机等。以终端设备、交换设备为点，以传输设备为线，点、线相连就构成了一个通信网，即电信系统的硬件设备。但是只有这些硬件设备还不能很好的完成信息的传递和交换，还需有系统的软件，即一整套的网路技术，才能使由设备所组成的静态网变成一个协调一致、运转良好的动态体系。网路技术包括网的拓扑结构、网内信令协议和接口以及网的技术体制、标准等等，是业务网实现电信服务和运行支撑的重要组成部分。（二）网络拓扑结构电信网的拓扑结构，主要是星型网、网状网、复合网和蜂窝网。介绍计算机通信网的一些基本知识。对以实现通信为目的的通信网而言，不管实现何种业务，还是服务何种范围，电信通信网的基本网路结构形式都是一致的。所谓拓扑即网络的形状，网络节点和传第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页输线路的几何排列，反映电信设备物理上的连接性，拓扑结构直接决定网络的效能、可靠性和经济性。电信网拓扑结构是描述交换中心间、交换中心与终端间邻接关系的连通图。网络的拓扑结构主要有网状网、星型网、复合...
