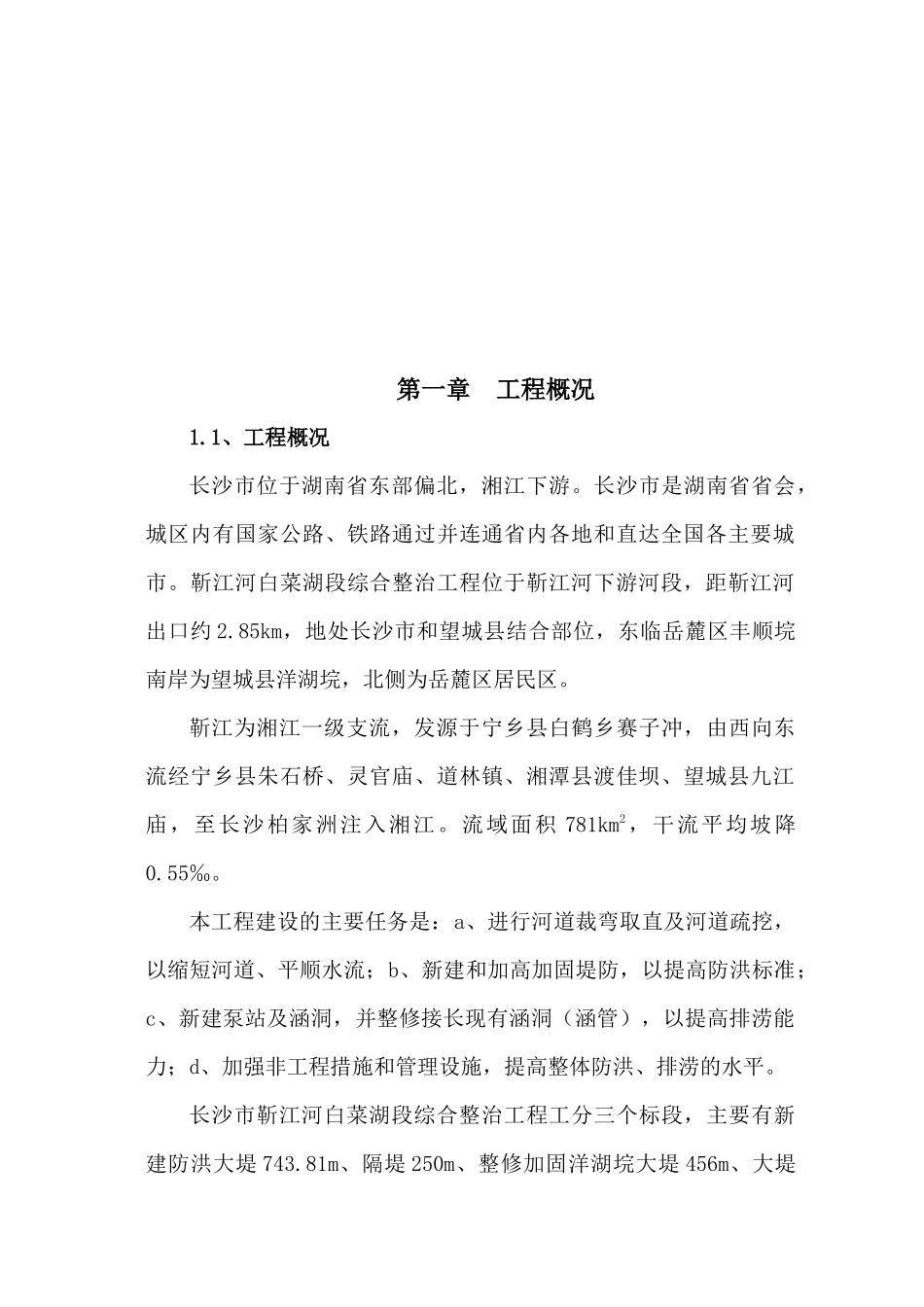

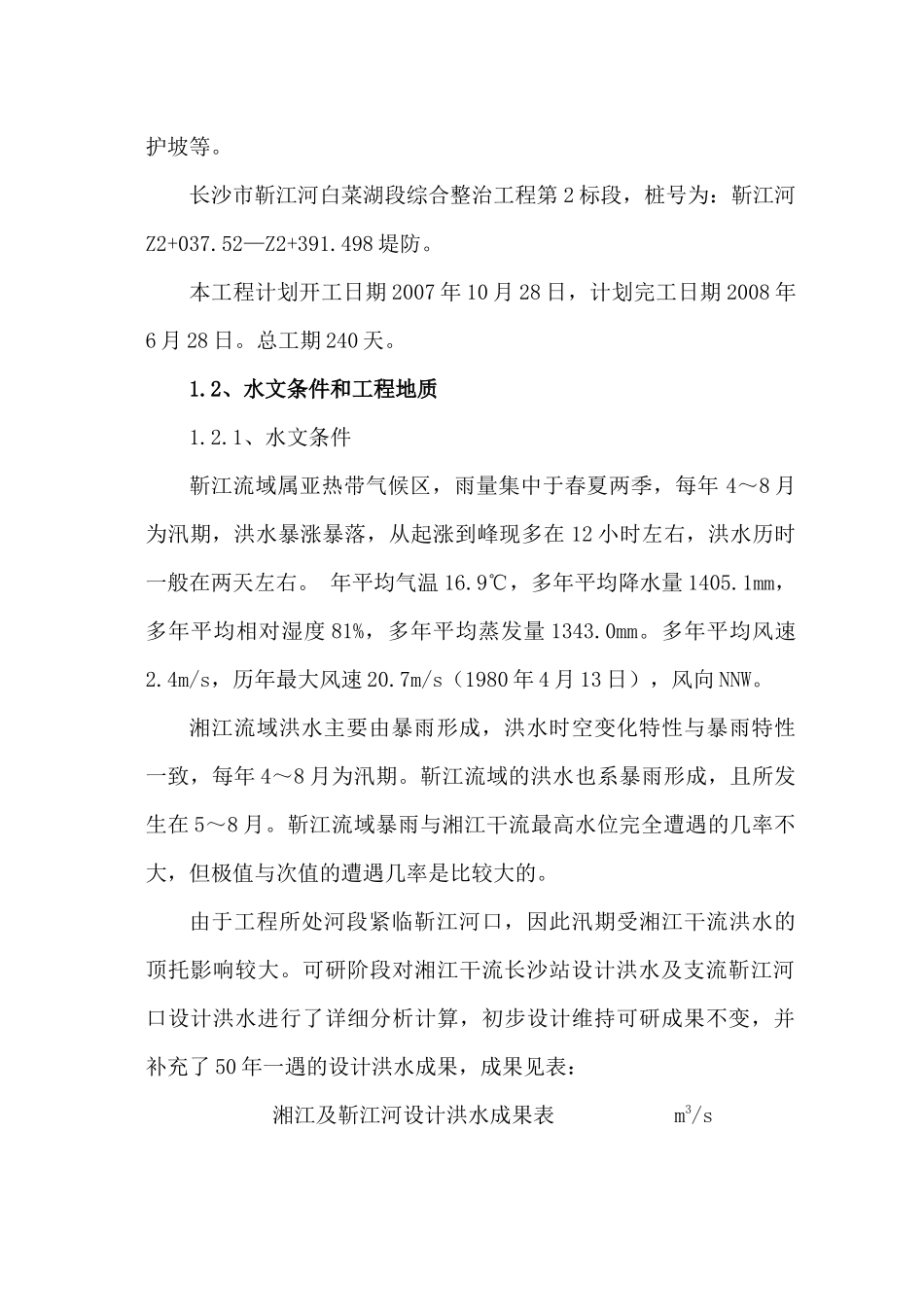

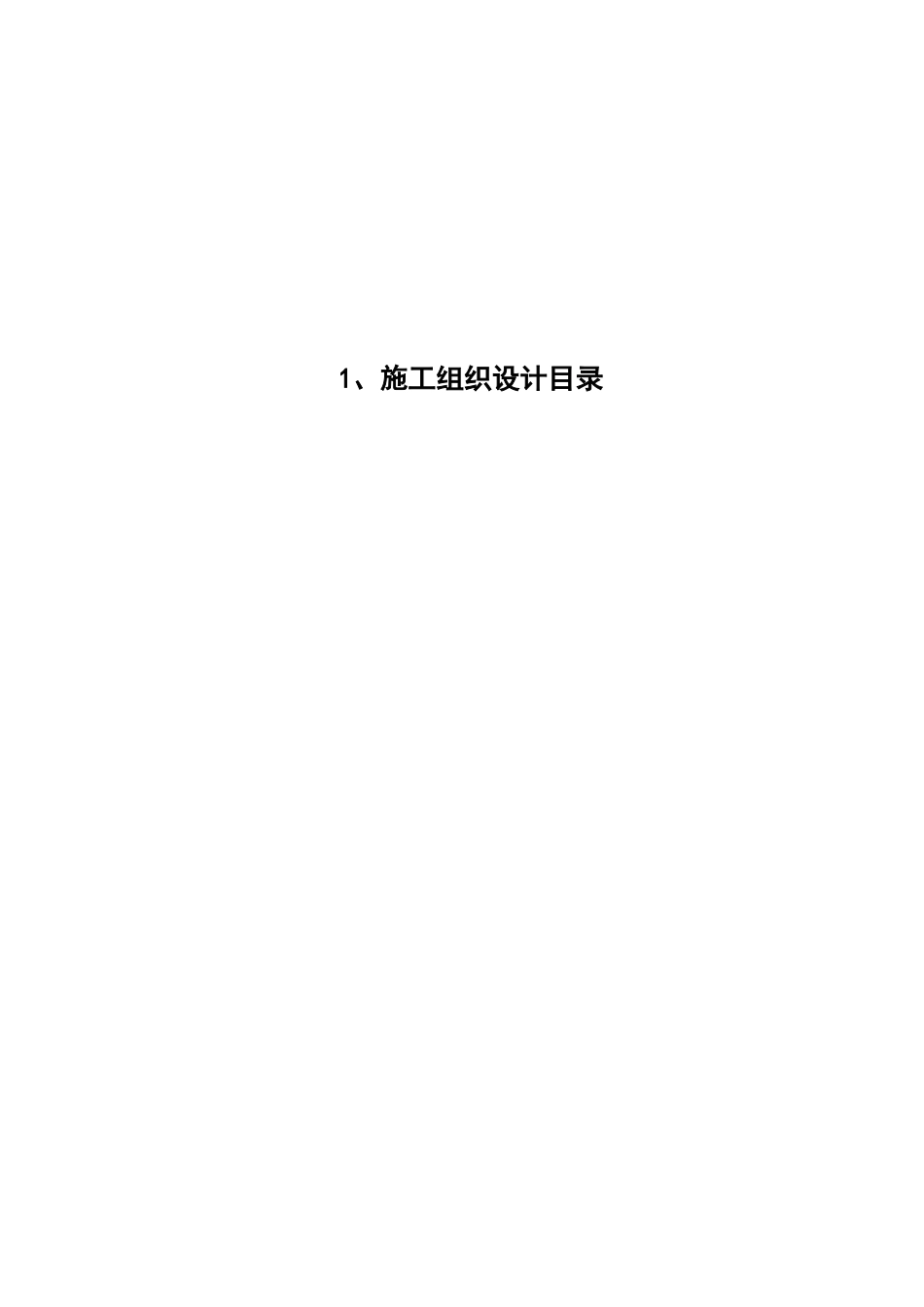

1、施工组织设计目录第一章工程概况1.1、工程概况长沙市位于湖南省东部偏北，湘江下游。长沙市是湖南省省会，城区内有国家公路、铁路通过并连通省内各地和直达全国各主要城市。靳江河白菜湖段综合整治工程位于靳江河下游河段，距靳江河出口约2.85km，地处长沙市和望城县结合部位，东临岳麓区丰顺垸南岸为望城县洋湖垸，北侧为岳麓区居民区。靳江为湘江一级支流，发源于宁乡县白鹤乡赛子冲，由西向东流经宁乡县朱石桥、灵官庙、道林镇、湘潭县渡佳坝、望城县九江庙，至长沙柏家洲注入湘江。流域面积781km2，干流平均坡降0.55‰。本工程建设的主要任务是：a、进行河道裁弯取直及河道疏挖，以缩短河道、平顺水流；b、新建和加高加固堤防，以提高防洪标准；c、新建泵站及涵洞，并整修接长现有涵洞（涵管），以提高排涝能力；d、加强非工程措施和管理设施，提高整体防洪、排涝的水平。长沙市靳江河白菜湖段综合整治工程工分三个标段，主要有新建防洪大堤743.81m、隔堤250m、整修加固洋湖垸大堤456m、大堤护坡等。长沙市靳江河白菜湖段综合整治工程第2标段，桩号为：靳江河Z2+037.52—Z2+391.498堤防。本工程计划开工日期2007年10月28日，计划完工日期2008年6月28日。总工期240天。1.2、水文条件和工程地质1.2.1、水文条件靳江流域属亚热带气候区，雨量集中于春夏两季，每年4～8月为汛期，洪水暴涨暴落，从起涨到峰现多在12小时左右，洪水历时一般在两天左右。年平均气温16.9℃，多年平均降水量1405.1mm，多年平均相对湿度81%，多年平均蒸发量1343.0mm。多年平均风速2.4m/s，历年最大风速20.7m/s（1980年4月13日），风向NNW。湘江流域洪水主要由暴雨形成，洪水时空变化特性与暴雨特性一致，每年4～8月为汛期。靳江流域的洪水也系暴雨形成，且所发生在5～8月。靳江流域暴雨与湘江干流最高水位完全遭遇的几率不大，但极值与次值的遭遇几率是比较大的。由于工程所处河段紧临靳江河口，因此汛期受湘江干流洪水的顶托影响较大。可研阶段对湘江干流长沙站设计洪水及支流靳江河口设计洪水进行了详细分析计算，初步设计维持可研成果不变，并补充了50年一遇的设计洪水成果，成果见表：湘江及靳江河设计洪水成果表m3/s频率时段频率时段河流各频率（%）设计值备注0.5123.33湘江26200246002280021500长沙站靳江2040187016901510河口靳江河枯水期一般为9月~次年3月，洪水期一般为4月~8月，靳江河出口处外河（湘江）枯水期一般为10月~次年3月，洪水期一般为4月~9月，靳江河施工洪水如表靳江河施工洪水单位：m3/sP=10%P=20%P=33.3%9月~次年3月2391951619月~次年4月35029024210月~次年3月23519315910月~次年4月349289240全年1120866778靳江河出口外河（湘江）施工水位单位：mP=10%P=20%P=33%9月~次年3月33.232.4631.929月~次年4月34.3533.5832.9210月~次年3月32.7331.6830.9110月~次年4月34.3533.3132.46全年30.3935.6835.051.2.2、工程地质（一）地形地貌靳江河白菜湖段位于长沙市猴子石大桥西南，望城县境内，靳江河下游靠近出口段，地貌单元为靳江河冲积平原，地形较平坦，地形标高在26～31m左右。右岸为现有的防洪堤，堤顶标高37.56～37.96m，堤外有两处较宽的河漫滩，标高在27.06～31.20m，其余地段基本无河漫滩，堤内靠坡脚处为原修建防洪堤就地取土而形成的池塘，这样一来形成两水夹堤地形。左岸为宽阔的河漫滩，标高一般在28.00～31.00m，河漫滩中有牛轭湖。（二）地层岩性工程区所见地层主要第四系松散堆积物，下伏白垩系紫红色泥质粉砂岩。地层从老至新依次叙述如下：白垩系：泥质粉砂岩（K）：紫红色，粉砂质结构，块状构造，泥质胶结。风化程度较高，上部岩芯呈坚硬的土状，但原岩结构依然清晰可见，下部岩芯呈块状或短柱状。本层透水性较差，可视为隔水层。厚度不详，控制厚度1.0～4.8m。第四系：全新统冲积、堆积（Q4al+pl）：上部为淤泥质粘土②（仅见于ZK33、ZK45、ZK46、ZK47）灰色灰黑色，软塑，湿-饱和，厚度1.0～2.4m；粘土③灰色灰黄色，可塑，稍湿-湿，主要分布于场区右岸堤防中部及左岸的泵站涵闸处，厚度1.7～6.8m；粉质粘土④灰色黄色，一般为可塑，底部为可塑-软塑状，除河道及...
