某化工厂办公楼施工组织设计VIP免费

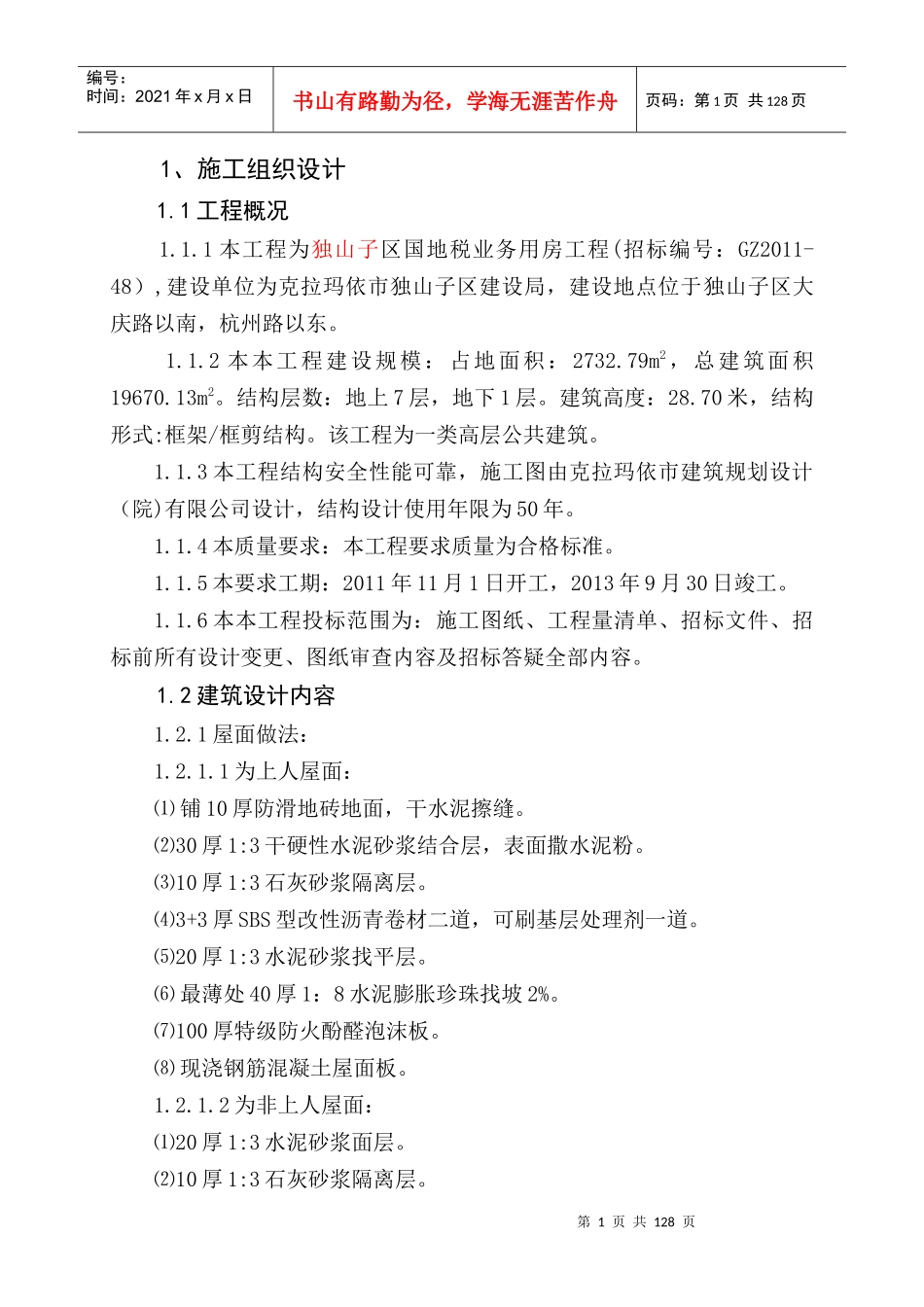

第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共128页1、施工组织设计1.1工程概况1.1.1本工程为独山子区国地税业务用房工程(招标编号：GZ2011-48）,建设单位为克拉玛依市独山子区建设局，建设地点位于独山子区大庆路以南，杭州路以东。1.1.2本本工程建设规模：占地面积：2732.79m2，总建筑面积19670.13m2。结构层数：地上7层，地下1层。建筑高度：28.70米，结构形式:框架/框剪结构。该工程为一类高层公共建筑。1.1.3本工程结构安全性能可靠，施工图由克拉玛依市建筑规划设计（院)有限公司设计，结构设计使用年限为50年。1.1.4本质量要求：本工程要求质量为合格标准。1.1.5本要求工期：2011年11月1日开工，2013年9月30日竣工。1.1.6本本工程投标范围为：施工图纸、工程量清单、招标文件、招标前所有设计变更、图纸审查内容及招标答疑全部内容。1.2建筑设计内容1.2.1屋面做法：1.2.1.1为上人屋面：⑴铺10厚防滑地砖地面，干水泥擦缝。⑵30厚1:3干硬性水泥砂浆结合层，表面撒水泥粉。⑶10厚1:3石灰砂浆隔离层。⑷3+3厚SBS型改性沥青卷材二道，可刷基层处理剂一道。⑸20厚1:3水泥砂浆找平层。⑹最薄处40厚1：8水泥膨胀珍珠找坡2%。⑺100厚特级防火酚醛泡沫板。⑻现浇钢筋混凝土屋面板。1.2.1.2为非上人屋面：⑴20厚1:3水泥砂浆面层。⑵10厚1:3石灰砂浆隔离层。第2页共128页第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共128页⑶3+3厚SBS型改性沥青卷材二道，可刷基层处理剂一道。⑷20厚1:3水泥砂浆找平层。⑸最薄处40厚1：8水泥膨胀珍珠找坡2%⑹100厚特级防火酚醛泡沫板。⑺现浇钢筋混凝土屋面板。1.2.2地面做法：1.2.2.1地1：防静电架空地面，无垫层，燃烧性能B1级⑴150高架空防静电活动地板。⑵面层涂刷环氧地板漆。⑶20厚1:2.5水泥砂浆压实赶光。⑷水泥浆一道（内掺建筑胶）。⑸防水钢筋混凝土底板。⑹50厚C20细石混凝土保护层。⑺3+3厚SBS型改性沥青卷材二道，可刷基层处理剂一道。⑻20厚1:2.5水泥砂浆找平层。⑼100厚C15混凝土垫层(下附50厚聚苯板）。⑽素土夯实。1.2.2.2地2：低温热水辐射采暖地砖地面，燃烧性能A级⑴铺10厚800*800抛光瓷砖地面，干水泥擦缝。⑵撒素水泥面（洒适量清水）。⑶30厚1:3干硬性水泥砂浆结合层（内掺建筑胶）。⑷60厚C20细石混凝土。⑸0.2厚真空镀铝聚氨酯薄膜。⑹30厚特级特级防火酚醛泡沫板。⑺水泥浆一道（内掺建筑胶）。⑻防水钢筋混凝土底板⑼50厚C20细石混凝土保护层。⑽3+3厚SBSII级改性沥青卷材二道。第3页共128页第2页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共128页⑾⑿20厚1:2.5水泥砂浆找平层。⑿100厚C15混凝土垫层。⒀素土夯实。1.2.2.3地3：细石混凝土地面，燃烧性能A1级⑴60厚C20细石混凝土。⑵水泥浆一道（内掺建筑胶）。⑶防水钢筋混凝土底板。⑷50厚C20混凝土保护层。⑸3+3厚SBS型改性沥青卷材二道，可刷基层处理剂一道。⑹20厚1:2.5水泥砂浆找平层。⑺100厚C15混凝土垫层⑻素土夯实。1.2.2.4地4：低温热水辐射采暖地砖地面，无地下室，燃烧性能A级⑴铺10厚800*800抛光瓷砖地面，干水泥擦缝。⑵撒素水泥面（洒适量清水）。⑶30厚1:3干硬性水泥砂浆结合层（内掺建筑胶）。⑷60厚C20细石混凝土。⑸0.2厚真空镀铝聚氨酯薄膜。⑹30厚特级特级防火酚醛泡沫板。⑺15厚环保型聚氨酯涂膜防潮层（三道）。⑻20厚1:3水泥砂浆找平层。1.2.2.5地5：地砖地面，燃烧性能A级⑴铺10厚800*800抛光瓷砖地面，干水泥擦缝。⑵撒素水泥面（洒适量清水）。⑶30厚1:3干硬性水泥砂浆结合层（内掺建筑胶）。⑷水泥浆一道（内掺建筑胶）。⑸现浇钢筋混凝土屋面板。1.2.2.6地6：橡胶合成材料地面，燃烧性能B1级第4页共128页第3页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共128页⑴3厚橡胶合成材料，用于粘接剂粘贴。⑵20厚1:2水泥砂浆压实赶光。⑶水泥浆一道（内掺建筑胶）。⑷防水钢筋混凝土底板。⑸50厚C20细石混凝土保护层。⑹3+3厚SBS型改性沥青卷材二道，可刷基层处理剂一道。⑺20厚1:2.5水泥砂浆找平层。⑻1...
