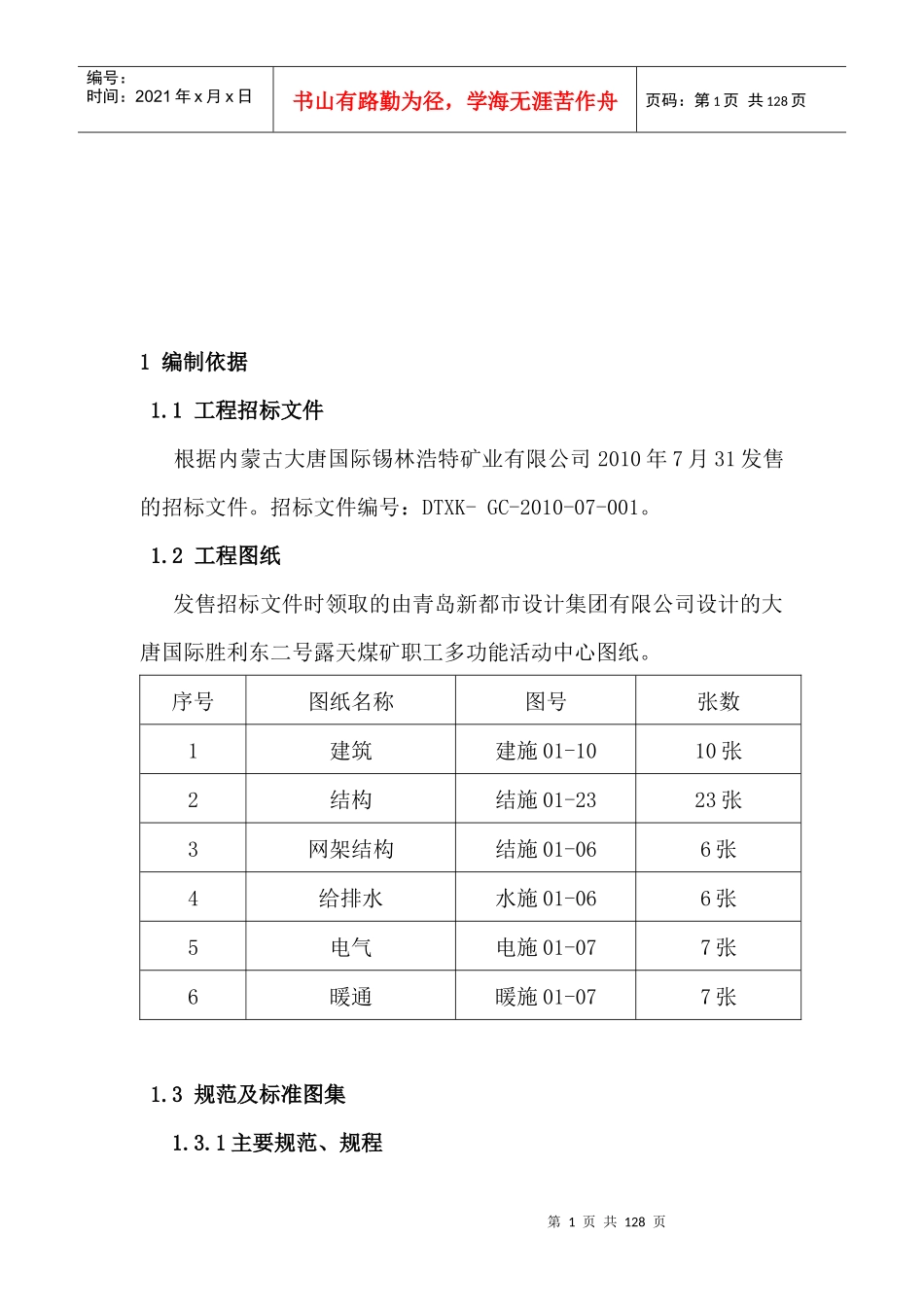

第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共128页1编制依据1.1工程招标文件根据内蒙古大唐国际锡林浩特矿业有限公司2010年7月31发售的招标文件。招标文件编号：DTXK-GC-2010-07-001。1.2工程图纸发售招标文件时领取的由青岛新都市设计集团有限公司设计的大唐国际胜利东二号露天煤矿职工多功能活动中心图纸。序号图纸名称图号张数1建筑建施01-1010张2结构结施01-2323张3网架结构结施01-066张4给排水水施01-066张5电气电施01-077张6暖通暖施01-077张1.3规范及标准图集1.3.1主要规范、规程第2页共128页第1页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共128页类别名称编号国家混凝土结构工程施工质量验收规范GB50204—2002建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002屋面工程技术规范GB0207-2002建筑工程施工质量验收统一标准GB50300-2001建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑电气工程施工质量验收规范GB50303—2002行业施工现场临时用电安全技术规范JGJ46-2006钢筋机械连接通用技术规程JGJ107-96建筑装饰装修工程质量验收规范1.3.2主要图集类别名称编号国家混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-3多层及高层混凝土结构抗震构造03ZG003第3页共128页第2页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共128页2工程概况2.1工程地点、环境及施工条件胜利煤田地处内蒙古高原中东部，大兴安岭西延的北坡。属于高原丘陵地形，地形标高970.00m-1326.60m。区域内地貌形态由构造剥蚀地形、剥蚀堆积地形、侵蚀堆积地形岩溶台地四个地貌单元组成。东二号露天矿区地处胜利煤田中东部的剥蚀堆积地形与低缓丘陵地形过度地带。本区属中温带干旱半干旱气候。基本特征：春季风多易干旱，夏季温热雨不匀，秋季凉爽霜雪早，冬长寒冷冰雪茫。根据锡林郭勒盟气象站资料，历年极端最高气温39.2℃，最低气温-42.4℃，多年平均气温2.2℃。年最大降水量481.00mm，最小146.7mm，多年平均降水量289mm。每年的6、7、8三个月为雨季，占全年降水量的70%。年平均蒸发量1850mm。春季多风，风向多为南西，风速2.1-8.4m/s，多年平均风速3.5m/s，瞬时最大风速36.6m/s。冻结期为10月初-12月上旬，解冻期为翌年3月末-4月中旬，最大冻土深度为2.89m。第4页共128页第3页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共128页2.2建筑、结构形式大唐国际发电股份有限公司胜利东二号露天煤矿职工活动中心，基础形式为独立基础。建筑结构的安全等级为二级，抗震等级为四级。主体结构为全现浇钢筋混凝土框架结构，球场部分为网架结构。维护结构采用Mu5加气砼砌块，砂浆类别为M5.0水泥砂浆。2.3主要建筑材料做法2.3.1外墙面装饰外墙饰面为干挂花岗岩、玻璃幕墙。2.3.2室内装饰⑴楼地面非球场部分：混凝土整体楼地面，面层除楼梯间为花岗岩地面、卫生间为防滑地砖地面外，其余均为地砖地面。球场部分：地面为强化木地板地面。⑵内墙面除卫生间为瓷砖墙面外，其余均为满刮腻子两遍。另外，健身中心、娱乐、休闲、球场、乒乓球中心做1400mm高胶合板墙裙。⑶顶棚健身中心、娱乐、休闲采用塑料条形扣板吊顶；乒乓球中心采用矿棉吸音板吊顶。其余均为满刮腻子两遍。⑷门窗落地无框玻璃门窗均采用塑钢框料，无色透明玻璃。第5页共128页第4页共128页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共128页2.3.3防水做法⑴屋面防水：采用柔性SBS防水层。⑵室内防水：卫生间楼地面，采用：2mm厚聚氨酯涂膜防水层。2.4工程特点1、冻结期为10月初-12月上旬，解冻期为翌年3月末-4月中旬，故施工期较短。2、作业面上，施工项目多，工序穿插作业内容多，施工队伍专业性强，组织管理上要求科学、合理、先进。3施工部署3.1施工组织机构形式3.1.1项目经理部管理程序流程图总经理副总经...
