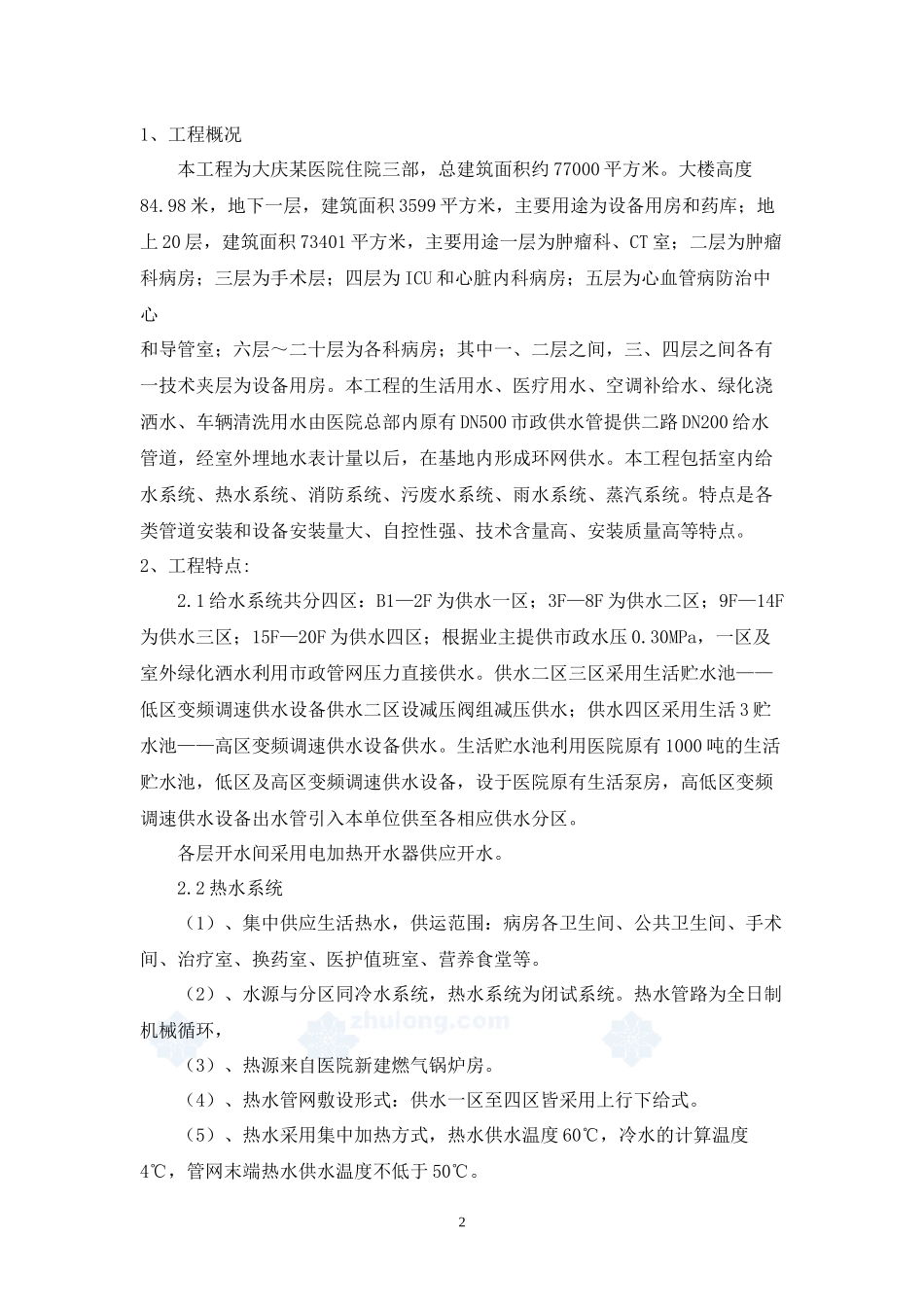

施工方案目录一、工程概况和特点………………………………………………………...2二、编制依据…………………………………………………………………..4三、施工前准备………………………………………………………………..4四、施工组织中的协调………………………………………………………..71、与设计单位之间的协调……………………………………………………72、与监理或甲方之间的协调…………………………………………………73、与现场其他施工队伍之间的协调…………………………………………8五、给排水及采暖工程施工方案……………………………………………..8（一）施工顺序………………………………………………………………..8（二）给水管道安装…………………………………………………………..9（三）PPR管道安装………………………………………………………….9（四）阀门安装……………………………………………………………….11（五）排水管道安装………………………………………………………….11（六）各类支架制作安装…………………………………………………….14（七）卫生器具安装………………………………………………………...15（八）采暖管道安装………………………………………………………….16（九）散热器安装…………………………………………………………….18（十）管道系统实验………………………………………………………….18（十一）管道系统吹扫和清洗……………………………………………….18（十二）设备安装…………………………………………………………….19六、质量保证措施…………………………………………………………….20七、建筑安装工程质量通病及解决措施…………………………………….21八、安全、文明施工保证措施……………………………………………….22附图一、给排水及采暖专项工程组织机构图……………………………….27附图二、施工现场平面布置图……………………………………………….28附件一、特殊工种证书……………………………………………………….29一、工程概况和特点11、工程概况本工程为大庆某医院住院三部，总建筑面积约77000平方米。大楼高度84.98米，地下一层，建筑面积3599平方米，主要用途为设备用房和药库；地上20层，建筑面积73401平方米，主要用途一层为肿瘤科、CT室；二层为肿瘤科病房；三层为手术层；四层为ICU和心脏内科病房；五层为心血管病防治中心和导管室；六层～二十层为各科病房；其中一、二层之间，三、四层之间各有一技术夹层为设备用房。本工程的生活用水、医疗用水、空调补给水、绿化浇洒水、车辆清洗用水由医院总部内原有DN500市政供水管提供二路DN200给水管道，经室外埋地水表计量以后，在基地内形成环网供水。本工程包括室内给水系统、热水系统、消防系统、污废水系统、雨水系统、蒸汽系统。特点是各类管道安装和设备安装量大、自控性强、技术含量高、安装质量高等特点。2、工程特点:2.1给水系统共分四区：B1—2F为供水一区；3F—8F为供水二区；9F—14F为供水三区；15F—20F为供水四区；根据业主提供市政水压0.30MPa，一区及室外绿化洒水利用市政管网压力直接供水。供水二区三区采用生活贮水池——低区变频调速供水设备供水二区设减压阀组减压供水；供水四区采用生活3贮水池——高区变频调速供水设备供水。生活贮水池利用医院原有1000吨的生活贮水池，低区及高区变频调速供水设备，设于医院原有生活泵房，高低区变频调速供水设备出水管引入本单位供至各相应供水分区。各层开水间采用电加热开水器供应开水。2.2热水系统（1）、集中供应生活热水，供运范围：病房各卫生间、公共卫生间、手术间、治疗室、换药室、医护值班室、营养食堂等。（2）、水源与分区同冷水系统，热水系统为闭试系统。热水管路为全日制机械循环，（3）、热源来自医院新建燃气锅炉房。（4）、热水管网敷设形式：供水一区至四区皆采用上行下给式。（5）、热水采用集中加热方式，热水供水温度60℃，冷水的计算温度4℃，管网末端热水供水温度不低于50℃。2（6）、集中供应热水的加热设备采用不锈钢导流型容积式...
