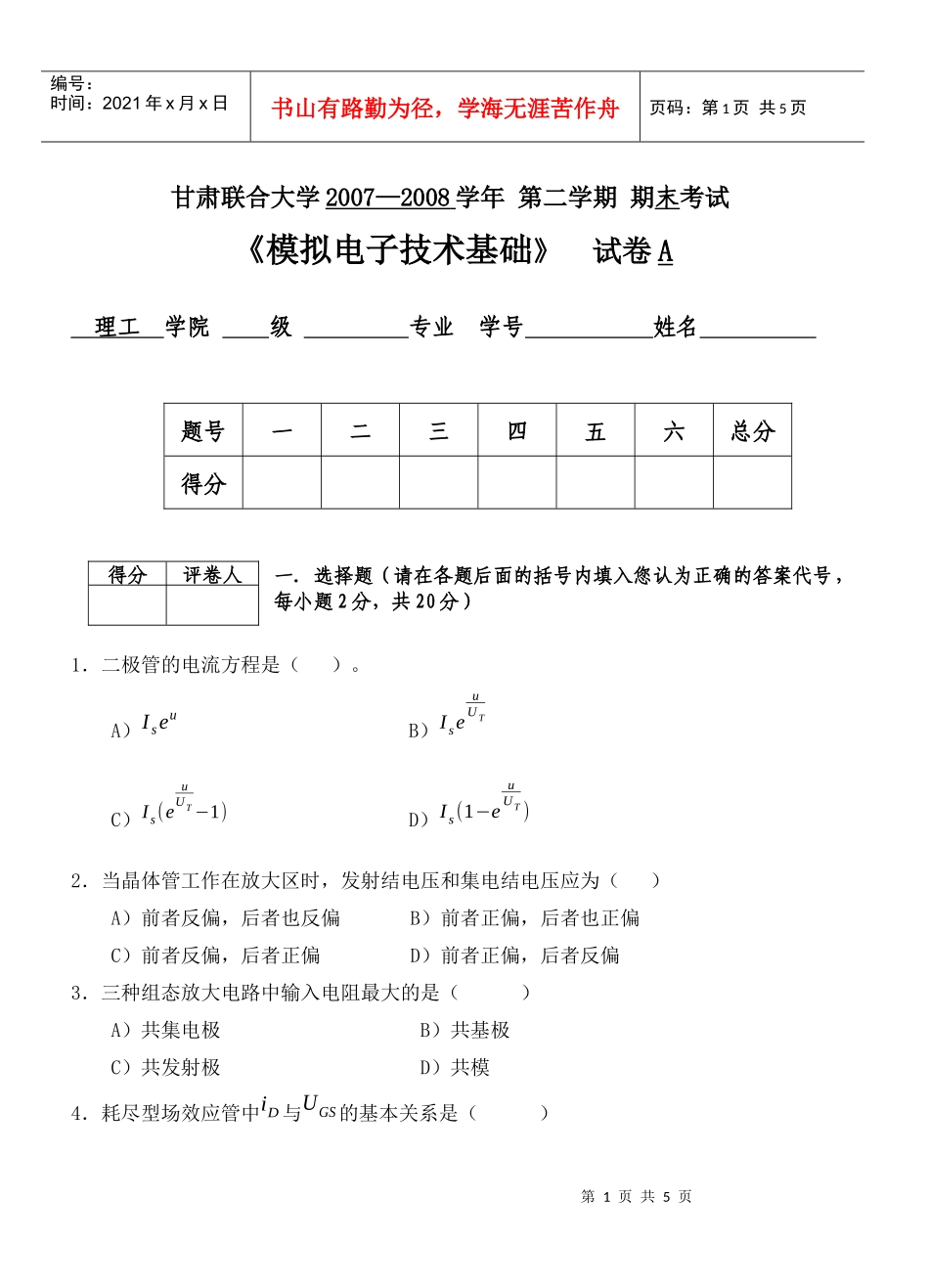

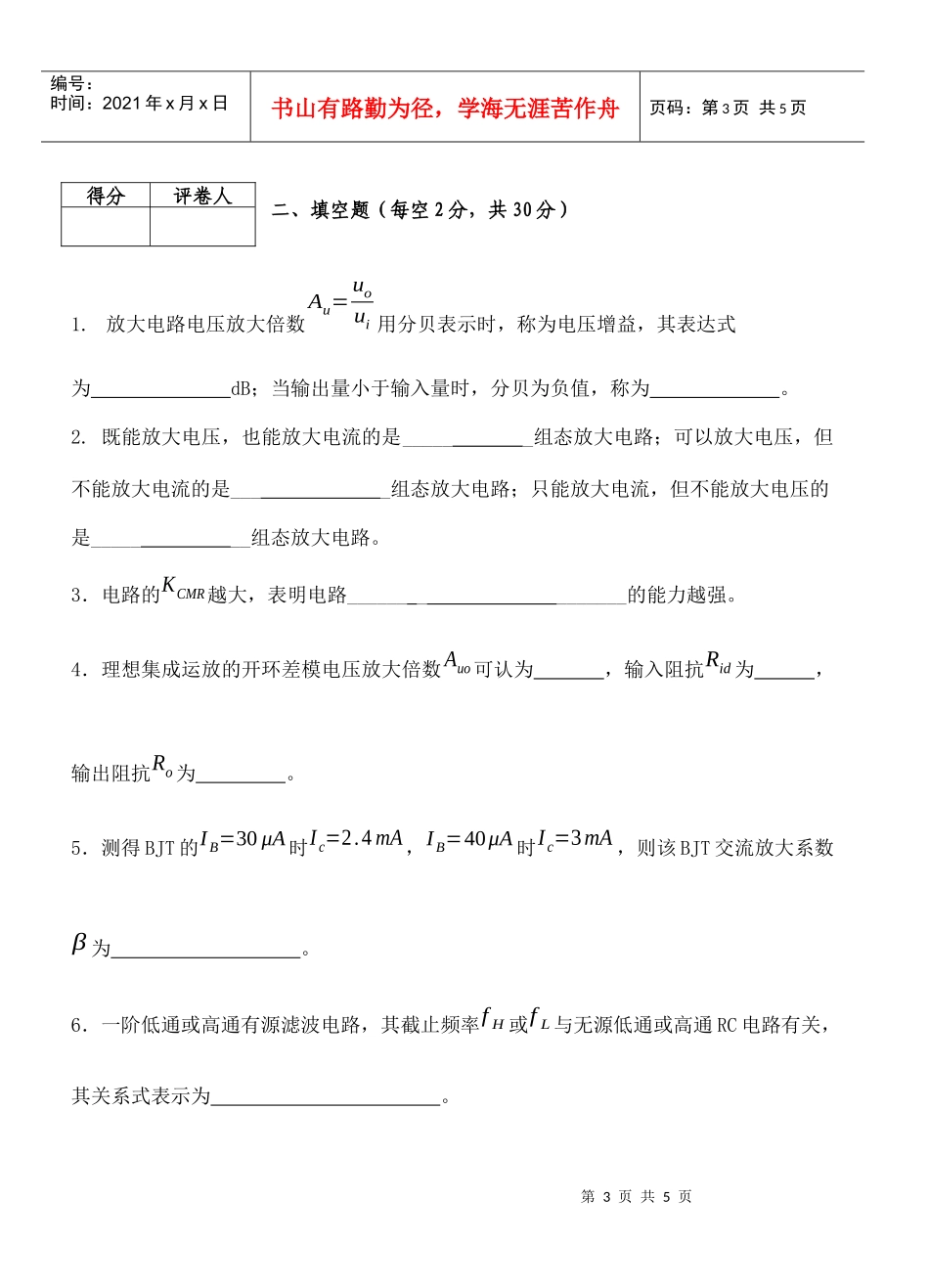

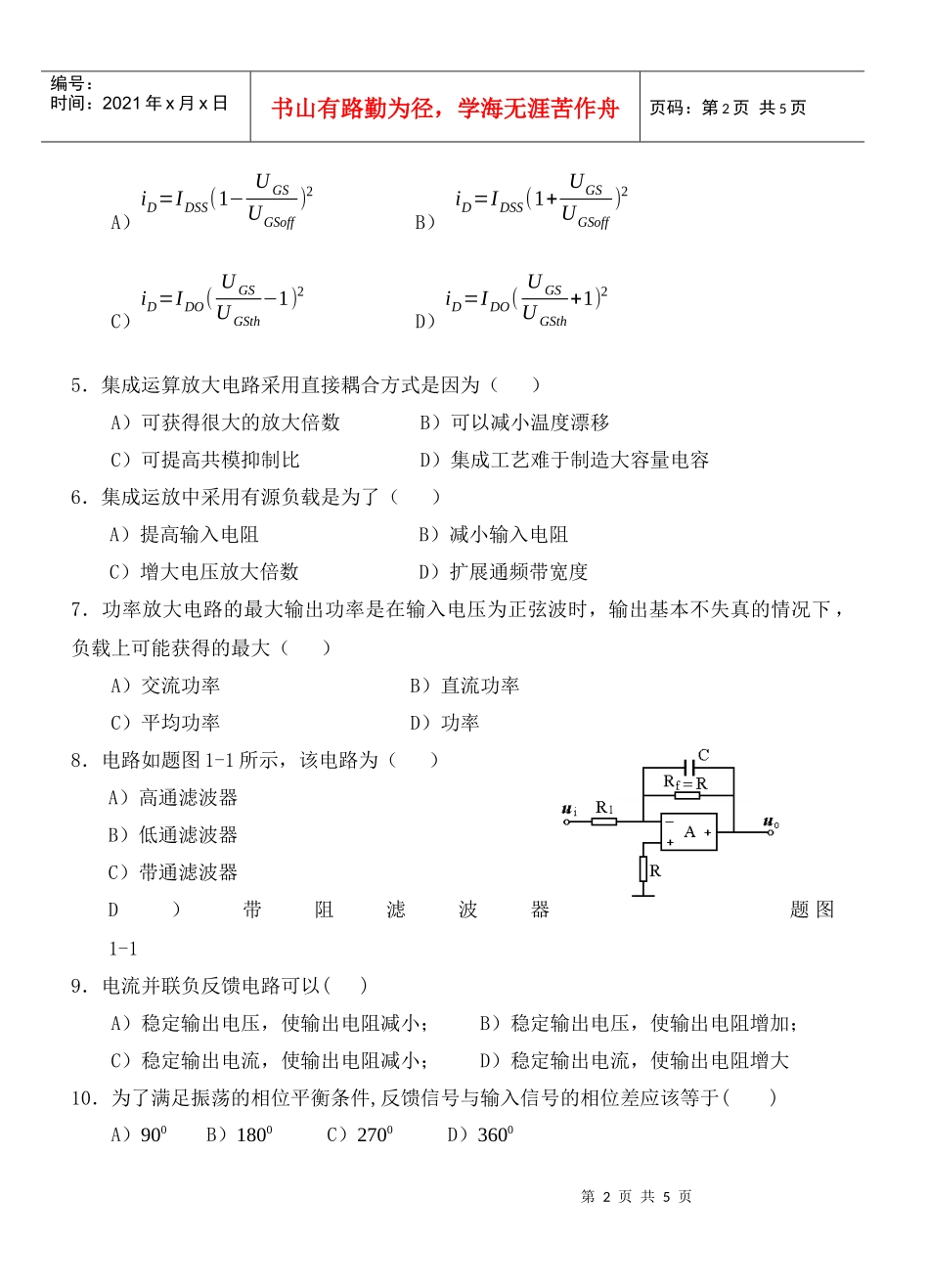

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页甘肃联合大学2007—2008学年第二学期期末考试《模拟电子技术基础》试卷A理工学院级专业学号姓名题号一二三四五六总分得分一．选择题（请在各题后面的括号内填入您认为正确的答案代号，每小题2分，共20分）1．二极管的电流方程是（）。A）IseuB）IseuUTC）Is(euUT−1)D）Is(1−euUT)2．当晶体管工作在放大区时，发射结电压和集电结电压应为（）A）前者反偏，后者也反偏B）前者正偏，后者也正偏C）前者反偏，后者正偏D）前者正偏，后者反偏3．三种组态放大电路中输入电阻最大的是（）A）共集电极B）共基极C）共发射极D）共模4．耗尽型场效应管中iD与UGS的基本关系是（）得分评卷人第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页A）iD=IDSS(1−UGSUGSoff)2B）iD=IDSS(1+UGSUGSoff)2C）iD=IDO(UGSUGSth−1)2D）iD=IDO(UGSUGSth+1)25．集成运算放大电路采用直接耦合方式是因为（）A）可获得很大的放大倍数B）可以减小温度漂移C）可提高共模抑制比D）集成工艺难于制造大容量电容6．集成运放中采用有源负载是为了（）A）提高输入电阻B）减小输入电阻C）增大电压放大倍数D）扩展通频带宽度7．功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（）A）交流功率B）直流功率C）平均功率D）功率8．电路如题图1-1所示，该电路为（）A）高通滤波器B）低通滤波器C）带通滤波器D）带阻滤波器题图1-19．电流并联负反馈电路可以()A）稳定输出电压，使输出电阻减小；B）稳定输出电压，使输出电阻增加；C）稳定输出电流，使输出电阻减小；D）稳定输出电流，使输出电阻增大10．为了满足振荡的相位平衡条件,反馈信号与输入信号的相位差应该等于()A）900B）1800C）2700D）3600第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页二、填空题（每空2分，共30分）1.放大电路电压放大倍数Au=uoui用分贝表示时，称为电压增益，其表达式为dB；当输出量小于输入量时，分贝为负值，称为。2.既能放大电压，也能放大电流的是______组态放大电路；可以放大电压，但不能放大电流的是____组态放大电路；只能放大电流，但不能放大电压的是_______组态放大电路。3．电路的KCMR越大，表明电路______________的能力越强。4．理想集成运放的开环差模电压放大倍数Auo可认为，输入阻抗Rid为，输出阻抗Ro为。5．测得BJT的IB=30μA时Ic=2.4mA，IB=40μA时Ic=3mA，则该BJT交流放大系数β为。6．一阶低通或高通有源滤波电路，其截止频率fH或fL与无源低通或高通RC电路有关，其关系式表示为。得分评卷人第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页7．稳压电源主要是要求在和发生变化的情况下，其输出电压基本不变。8．为了稳定静态工作点，在放大电路中应引入负反馈；若要稳定放大倍数、改善非线性失真等性能，则应在放大电路中引入负反馈。三、计算题（每题10分，共20分）1.放大电路如题图3-1所示，已知Rc=3.9kΩ，RL=10kΩ，Rb1=100kΩ，Rb2=100kΩ，β=80，rbb'=200Ω，各电容交流容抗为0。（1）电路静态工作点；（2）Au、Ri和Rd。题图3-12．运算电路如题图3-2所示，试写出输出电压和输入电压之间的关系。设集成运放均为理想运放。题图3-2得分评卷人第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页四、分析与设计(每题10分，共30分。)1．题图4-1所示的是文氏电桥和集成运放，请连接电路，使组成一个正弦波振荡电路。题图4-12．设计电路，使其完成运算U0=5Ui1−4Ui2。（注：元器件与单元电路自主选择；给出简单的设计过程及元件参数的取值；画出电路图。）3．简述常用小功率直流稳压电源系统的组成及各部分的基本作用。得分评卷人
