某街污水管线工程施工组织设计VIP免费

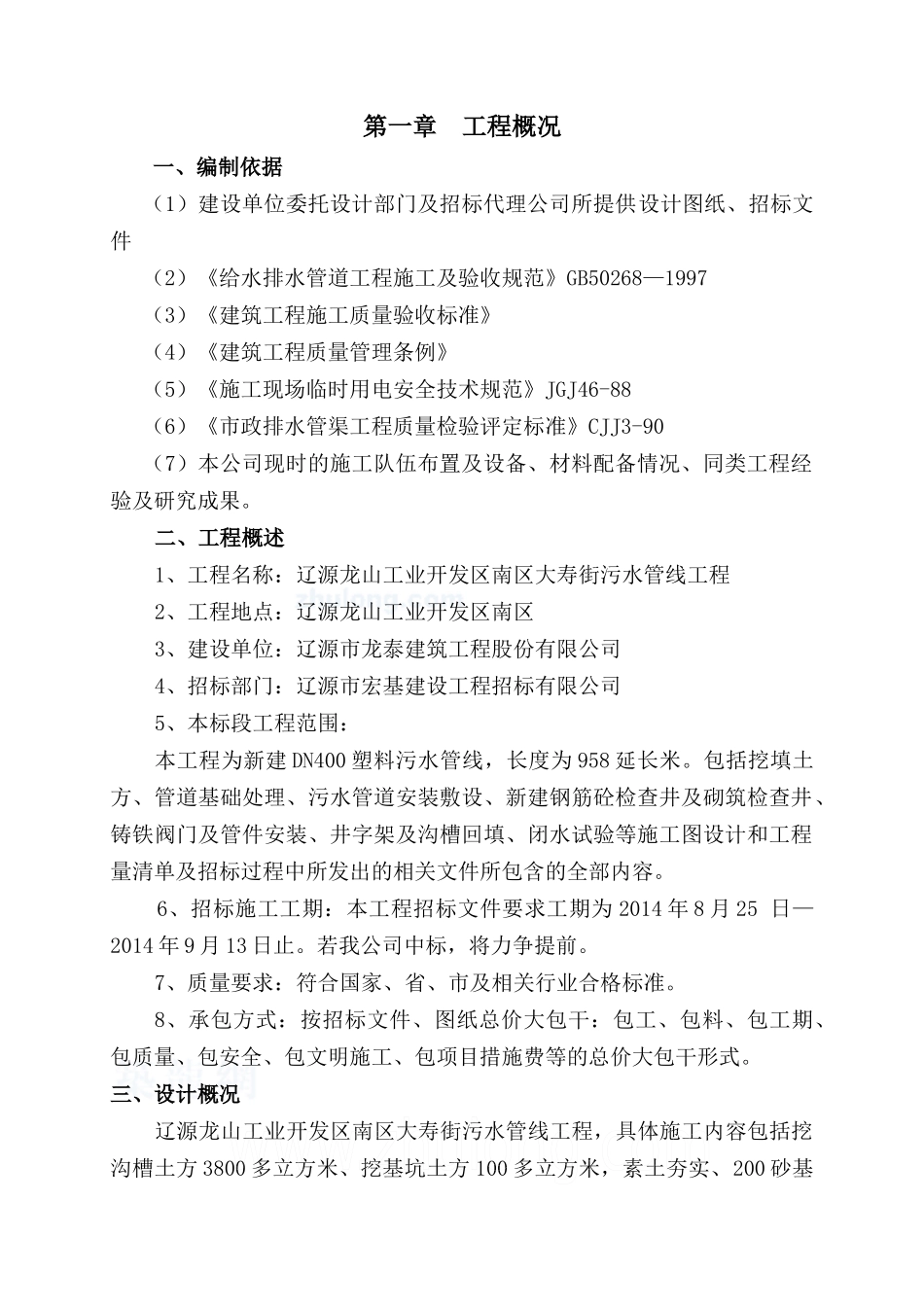

第一章工程概况一、编制依据（1）建设单位委托设计部门及招标代理公司所提供设计图纸、招标文件（2）《给水排水管道工程施工及验收规范》GB50268—1997（3）《建筑工程施工质量验收标准》（4）《建筑工程质量管理条例》（5）《施工现场临时用电安全技术规范》JGJ46-88（6）《市政排水管渠工程质量检验评定标准》CJJ3-90（7）本公司现时的施工队伍布置及设备、材料配备情况、同类工程经验及研究成果。二、工程概述1、工程名称：辽源龙山工业开发区南区大寿街污水管线工程2、工程地点：辽源龙山工业开发区南区3、建设单位：辽源市龙泰建筑工程股份有限公司4、招标部门：辽源市宏基建设工程招标有限公司5、本标段工程范围：本工程为新建DN400塑料污水管线，长度为958延长米。包括挖填土方、管道基础处理、污水管道安装敷设、新建钢筋砼检查井及砌筑检查井、铸铁阀门及管件安装、井字架及沟槽回填、闭水试验等施工图设计和工程量清单及招标过程中所发出的相关文件所包含的全部内容。6、招标施工工期：本工程招标文件要求工期为2014年8月25日—2014年9月13日止。若我公司中标，将力争提前。7、质量要求：符合国家、省、市及相关行业合格标准。8、承包方式：按招标文件、图纸总价大包干：包工、包料、包工期、包质量、包安全、包文明施工、包项目措施费等的总价大包干形式。三、设计概况辽源龙山工业开发区南区大寿街污水管线工程，具体施工内容包括挖沟槽土方3800多立方米、挖基坑土方100多立方米，素土夯实、200砂基础垫层，铺设PE（1.0Mp）dn400塑料排水管（热熔连接）近1500延长米，安装铸铁阀门（含法兰等管件，DN80－DN100）8个，砌筑污水检查井（07MS101）及排泥井等计21座，相应安装井字架等21座，回填土方近35立方米，其它排水、降水等施工措施等，所有污水管线相关的施工及安装工程。新建污水管网管线长度为958延长米，DN400塑料污水管线，管材主要采用PE优质塑料管，热熔连接，包括阀门等管件及井字架、检查井等。1、管材及接口：管材采用PE塑料管，热熔连接，直径dn400，压力为1.0Mpa,埋深1.8米，当采用顶管施工时，采用顶管专用混凝土管，管道采用橡胶圈承插接口。2、所有井面标高要求与道路施工后路面平，井环可等路面成型后再座浆。3、检查井：（1）污水检查井按国家标准图集的要求施工，砌筑井采用C10垫层100厚、C25基础200厚。钢筋砼检查井井身内外均有1：2防水砂浆抹面，厚度20mm。（2）污水检查井井盖上应加‘污水’“某水务”六字。（3）检查井井盖上加注的其它字样应与应建单位协商确定。（4）本项目砌筑井采用钢筋混凝土盖板150厚，砼井采用优质的新型防盗井环盖。四、主要工程数量本标段主要工程量一览表序号主要材料名称规格开挖方式单位数量备注1PE塑料排水管Dn400开槽m15002砖砌污水检查井07MS101基坑座23砖砌圆形污水检查井φ1000，H＝2.28m、3.43m基坑座134圆形混凝土污水检查井φ1000，基坑座6H＝3.0m5井字架座216铸铁井盖套217阀门DN80－DN100铸铁、法兰个88挖土方m³40009中（粗）砂m³19810中砂m³8511碎石16mm-40mmm³12512砾石40mmm³10513水泥32.5Mpa吨17214水泥42.5MpaKG15五、工程特点1、本工程甲方不提供施工用水和施工用电，施工用电采用发电机，施工用水及路面养护等利用洒水车。2、本工程处在人口密集的市区结合处，施工场地为辽源龙山工业开发区南区连接主干道大路，是辽源市的重点工业区域，道路两旁大多为工厂及商铺，车流及人流密集给施工带来很大的不便，在施工中可能对工厂的经营和居民的生活造成一定的影响，同时施工场地狭窄，没有足够的场地储备材料，因此对施工单位的组织能力有较高要求。3、施工场地位于工业区南区与大寿街路段交叉口，施工期间需保护车辆的正常通行，施工难度大。因此，必须合理安排施工区段分流车辆，并且需要按照《辽源市市政工程文明施工规范实施细则》做好施工区的围闭等文明施工措施。4、本项目的工程内容较单一，施工工程量不多，但施工范围大，路线较长，施工工期较短，要求全部内容完成不超过2014年9月13日止，由于工程地点车流量多，须编制周密的施工组织计划，合理安排施工流程，采取切实有效的确保工期...
