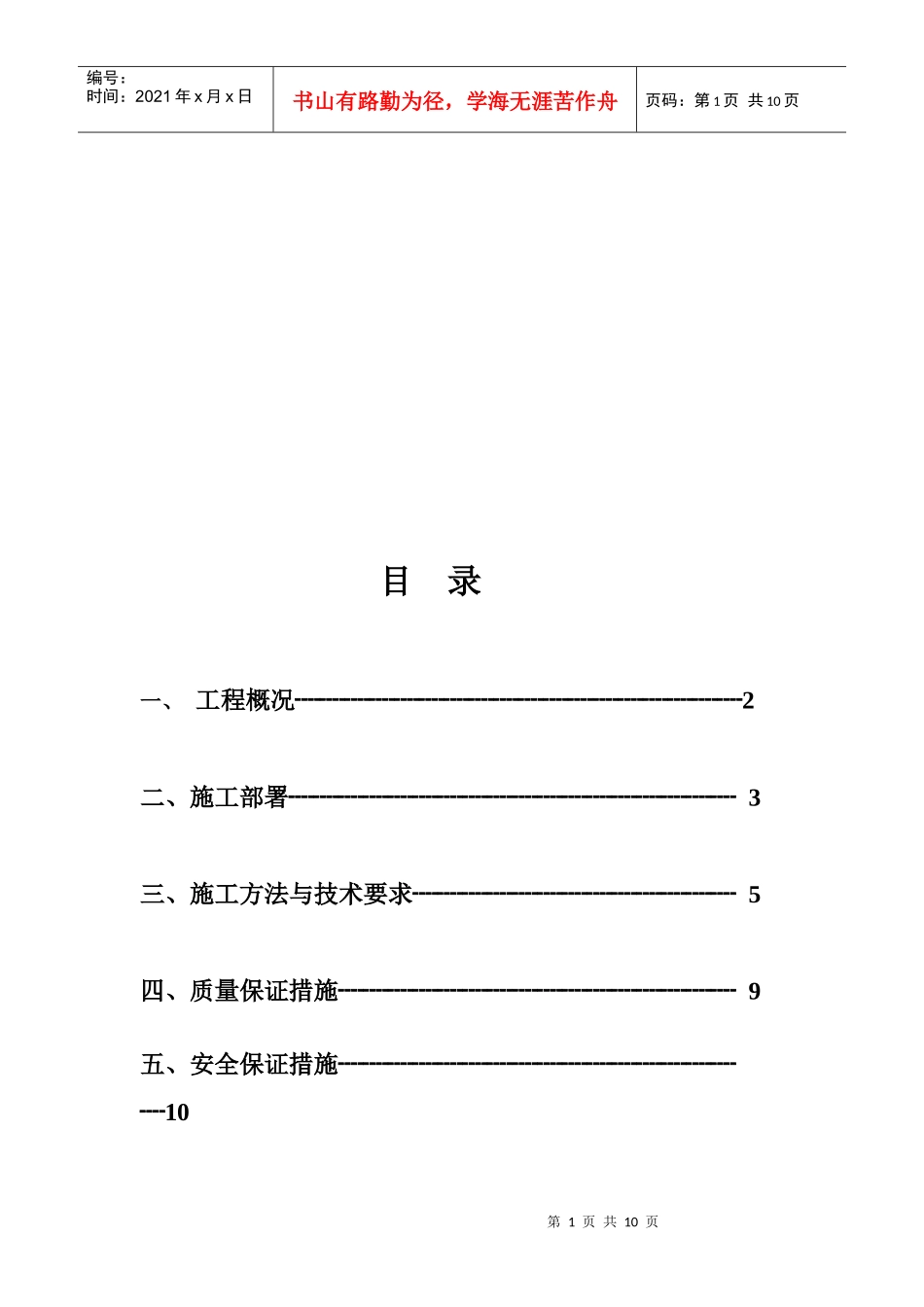

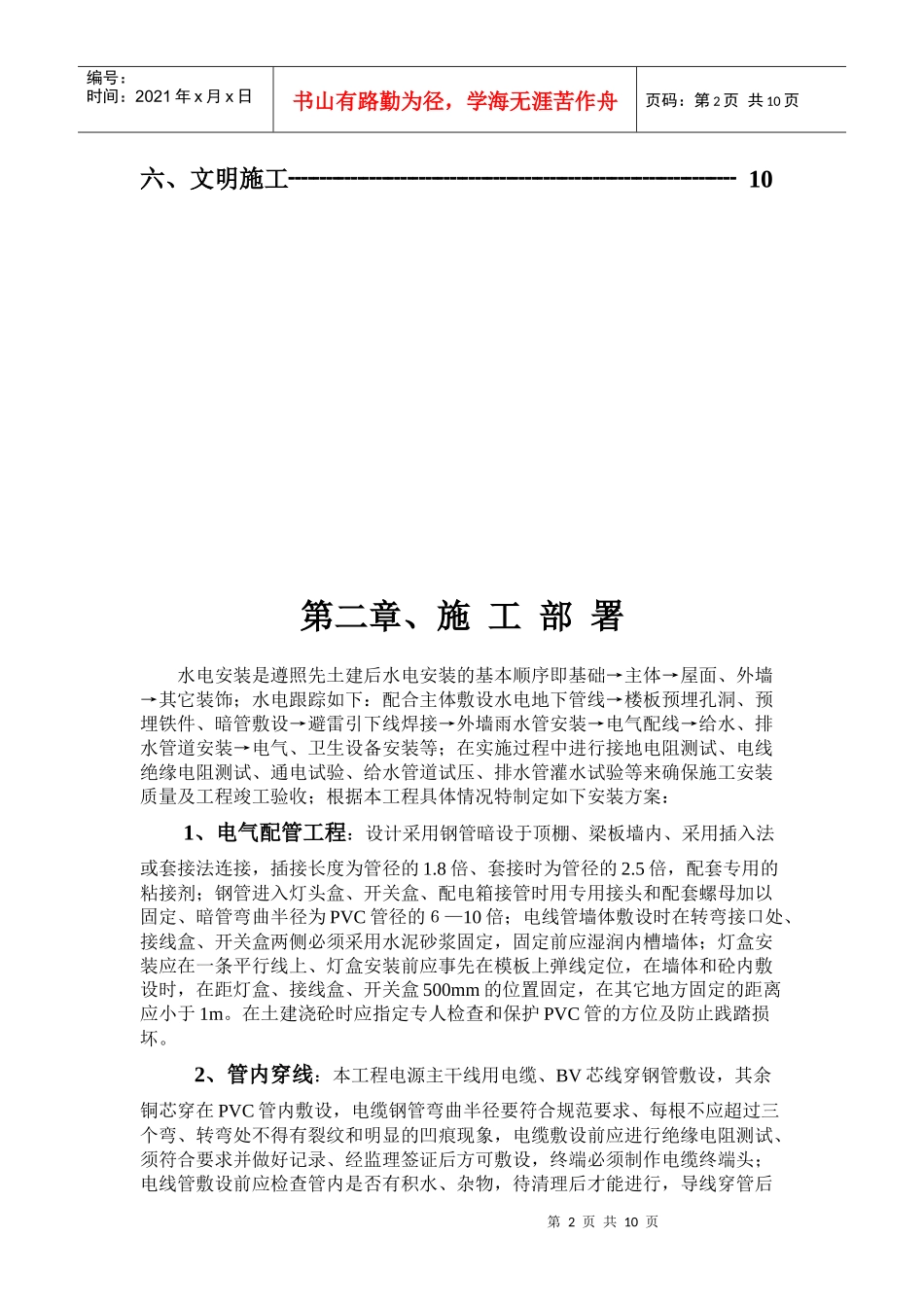

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录一、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2二、施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3三、施工方法与技术要求┈┈┈┈┈┈┈┈┈┈┈┈┈5四、质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈9五、安全保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈10第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页六、文明施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈10第二章、施工部署水电安装是遵照先土建后水电安装的基本顺序即基础→主体→屋面、外墙→其它装饰；水电跟踪如下：配合主体敷设水电地下管线→楼板预埋孔洞、预埋铁件、暗管敷设→避雷引下线焊接→外墙雨水管安装→电气配线→给水、排水管道安装→电气、卫生设备安装等；在实施过程中进行接地电阻测试、电线绝缘电阻测试、通电试验、给水管道试压、排水管灌水试验等来确保施工安装质量及工程竣工验收；根据本工程具体情况特制定如下安装方案：1、电气配管工程：设计采用钢管暗设于顶棚、梁板墙内、采用插入法或套接法连接，插接长度为管径的1.8倍、套接时为管径的2.5倍，配套专用的粘接剂；钢管进入灯头盒、开关盒、配电箱接管时用专用接头和配套螺母加以固定、暗管弯曲半径为PVC管径的６—10倍；电线管墙体敷设时在转弯接口处、接线盒、开关盒两侧必须采用水泥砂浆固定，固定前应湿润内槽墙体；灯盒安装应在一条平行线上、灯盒安装前应事先在模板上弹线定位，在墙体和砼内敷设时，在距灯盒、接线盒、开关盒500mm的位置固定，在其它地方固定的距离应小于1m。在土建浇砼时应指定专人检查和保护PVC管的方位及防止践踏损坏。2、管内穿线：本工程电源主干线用电缆、BV芯线穿钢管敷设，其余铜芯穿在PVC管内敷设，电缆钢管弯曲半径要符合规范要求、每根不应超过三个弯、转弯处不得有裂纹和明显的凹痕现象，电缆敷设前应进行绝缘电阻测试、须符合要求并做好记录、经监理签证后方可敷设，终端必须制作电缆终端头；电线管敷设前应检查管内是否有积水、杂物，待清理后才能进行，导线穿管后第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页应进行绝缘电阻测试、须符合要求并经监理签证认可，导线绝缘按相色接线，配电箱、照明灯具、电器装置的安装必须在测试合格后进行。3、电气装置的绝缘电阻测试（1）、照明回路的绝缘电阻测试：配线方式采用导线穿钢管敷设，应测试相—零（导线间）相—PE、零—PE绝缘电阻值。测试结果的绝缘电阻值应大于0.5MΩ。（2）、单相插座回路绝缘电阻测试：配线方式采用导线塑料敷设时，应测试相—零、相—PE、零—PE（导线间）的绝缘电阻值，其绝缘电阻值应大于0.5MΩ。（3）、低压进户线绝缘电阻测试：低压进户线采用三相五线制配线，导线穿钢管敷设时，其绝缘电阻应测试出15个数据，即导线间（A—B、B—C、C—A、A—N、B—N、C—N、A—PE、B—PE、C—PE、N—PE、A—E、B—E、C—E、N—E、PE—E）的绝缘电阻值，导线间、导线对地间的绝缘电阻值均应大于0.5MΩ。（4）、电缆绝缘电阻测试：①测试前应检查电缆有无带电。若带电应切断电源，并放电，放电时间不小于35min∽。②测试绝缘电阻值应大于50MΩ，测得数值应与出厂试验作比较。③绝缘电阻的数值，可作为判断绝缘状态的参数，但不能作为鉴定及淘汰电缆的依据。电缆线路是否可能投入系统使用，一般可由直流耐压决定。④绝缘电阻测试完毕，应将电缆接地充分放电，放电时间不小于35min∽。（5）、建筑弱电线路、设备、器件等的绝缘电阻测试符合有关规范和产品标准规定。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页第三章、施工方法与技术要求管道工程：（一）施工准备：（1）管道施工技术，施工人员到位，熟悉图纸，了解土建进行情况，根据土建进度计划，做好给、排水、消防管道穿墙、穿楼板孔洞的预留、预埋。（2）了解熟悉本工程卫生洁具的型号、规格、尺寸，按规范要求做好孔洞的预埋、预留...
