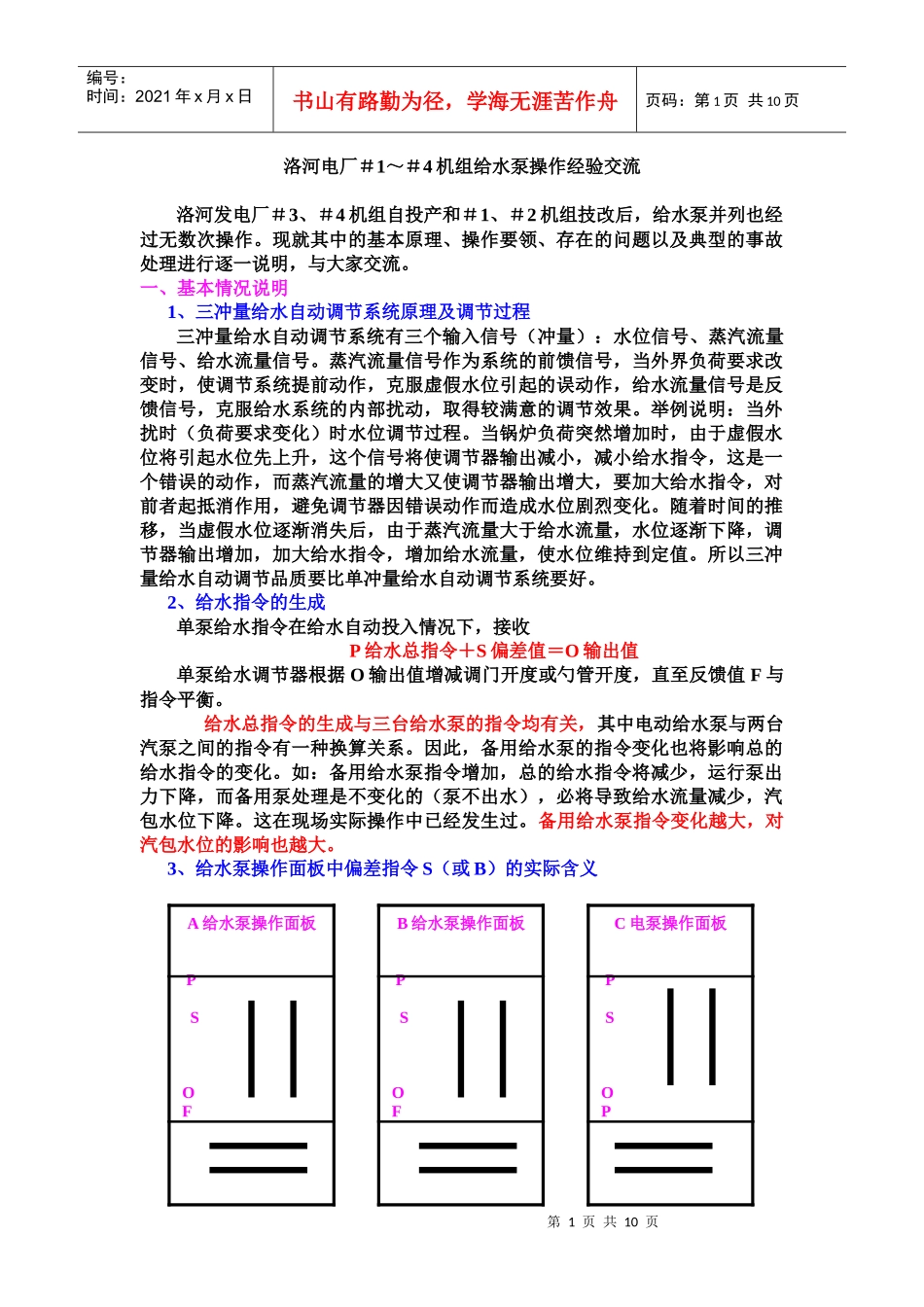

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页洛河电厂＃1～＃4机组给水泵操作经验交流洛河发电厂＃3、＃4机组自投产和＃1、＃2机组技改后，给水泵并列也经过无数次操作。现就其中的基本原理、操作要领、存在的问题以及典型的事故处理进行逐一说明，与大家交流。一、基本情况说明1、三冲量给水自动调节系统原理及调节过程三冲量给水自动调节系统有三个输入信号（冲量）：水位信号、蒸汽流量信号、给水流量信号。蒸汽流量信号作为系统的前馈信号，当外界负荷要求改变时，使调节系统提前动作，克服虚假水位引起的误动作，给水流量信号是反馈信号，克服给水系统的内部扰动，取得较满意的调节效果。举例说明：当外扰时（负荷要求变化）时水位调节过程。当锅炉负荷突然增加时，由于虚假水位将引起水位先上升，这个信号将使调节器输出减小，减小给水指令，这是一个错误的动作，而蒸汽流量的增大又使调节器输出增大，要加大给水指令，对前者起抵消作用，避免调节器因错误动作而造成水位剧烈变化。随着时间的推移，当虚假水位逐渐消失后，由于蒸汽流量大于给水流量，水位逐渐下降，调节器输出增加，加大给水指令，增加给水流量，使水位维持到定值。所以三冲量给水自动调节品质要比单冲量给水自动调节系统要好。2、给水指令的生成单泵给水指令在给水自动投入情况下，接收P给水总指令＋S偏差值＝O输出值单泵给水调节器根据O输出值增减调门开度或勺管开度，直至反馈值F与指令平衡。给水总指令的生成与三台给水泵的指令均有关，其中电动给水泵与两台汽泵之间的指令有一种换算关系。因此，备用给水泵的指令变化也将影响总的给水指令的变化。如：备用给水泵指令增加，总的给水指令将减少，运行泵出力下降，而备用泵处理是不变化的（泵不出水），必将导致给水流量减少，汽包水位下降。这在现场实际操作中已经发生过。备用给水泵指令变化越大，对汽包水位的影响也越大。3、给水泵操作面板中偏差指令S（或B）的实际含义B给水泵操作面板PSOFA给水泵操作面板PSOFC电泵操作面板PSOP第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页①由于电动给水泵与汽动给水泵之间调节特性不同，或由于某种原因导致两台汽动给水泵之间调节特性改变，可通过调节单台泵的偏差值S（或B），使两台泵调节特性匹配。②偏差值S（或B）的范围：机组号汽动给水泵S电动给水泵B电泵备用时S状态电泵备用时勺管开度电泵备用时指令P（满负荷时）＃1机组±600rpm±0～100%变化15％47.9％＃2机组±600rpm±0～100%变化30％54.6％＃3机组±600rpm±0～100%不变化30％79.8％＃4机组±600rpm±0～100%不变化30％29.47％备注：表中＃1机组电泵勺管备用开度15％的原因是＃1、＃2机组勺管零位不同，＃1机组零位要高一些。“电泵备用时指令P（满负荷时）”中＃1、＃2、＃3机组指令是指给水总指令，而＃4机组指令29.47％是指电动给水泵调节器输出指令。③偏差值S的设置当两台给水泵的调节特性相同时，应调节偏差值S相同或相近；当两台给水泵的调节特性不同时，调节偏差值S使两台泵流量匹配。如：并泵时电泵流量比运行汽泵流量偏小，应缓慢增大电动给水泵的偏差值；运行中负荷的变化，使得电泵与汽泵流量偏差，也应调节偏差值S，避免两台泵流量偏差过大或影响汽泵再循环的动作，增加不必要的扰动。值得注意的是：两台运行给水泵的偏差调节不宜偏离零位过远。举例：如A泵偏差值S设为500rpm，B泵偏差值S设为600rpm，两泵之间转速偏差为100rpm；而如果A泵偏差值S设为－100rpm，B泵偏差值S设为0rpm，两泵之间转速偏差也为100rpm，两者之间的效果相同，但是前者有害而无益。当机组负荷较高，由于偏差值的加入，可能使得汽动给水泵指令达最大值，而无调节空间。就像给粉层层操偏值设置过大，会造成燃料指令闭锁减；设置过小，会造成燃料指令闭锁增一样。因此，偏差值的设定不宜偏离零位过远。4、给水泵再循环阀的调节①＃1、＃2机组给水泵再循环阀为两位制，即要么全开，要么全关。当流量大于某一设定值时，由运行人员手动操作关闭；当流量小于某一设定值（14...
