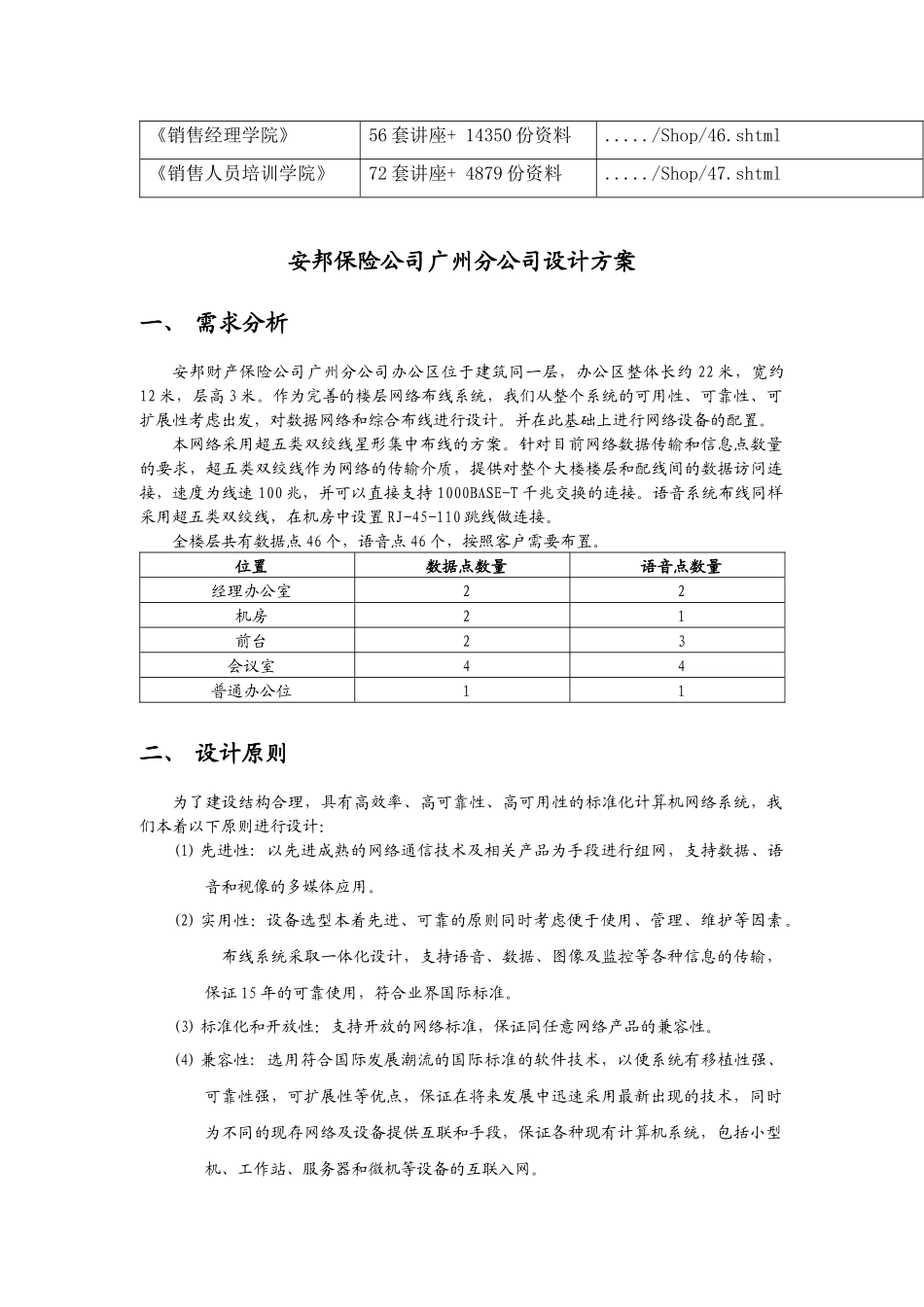

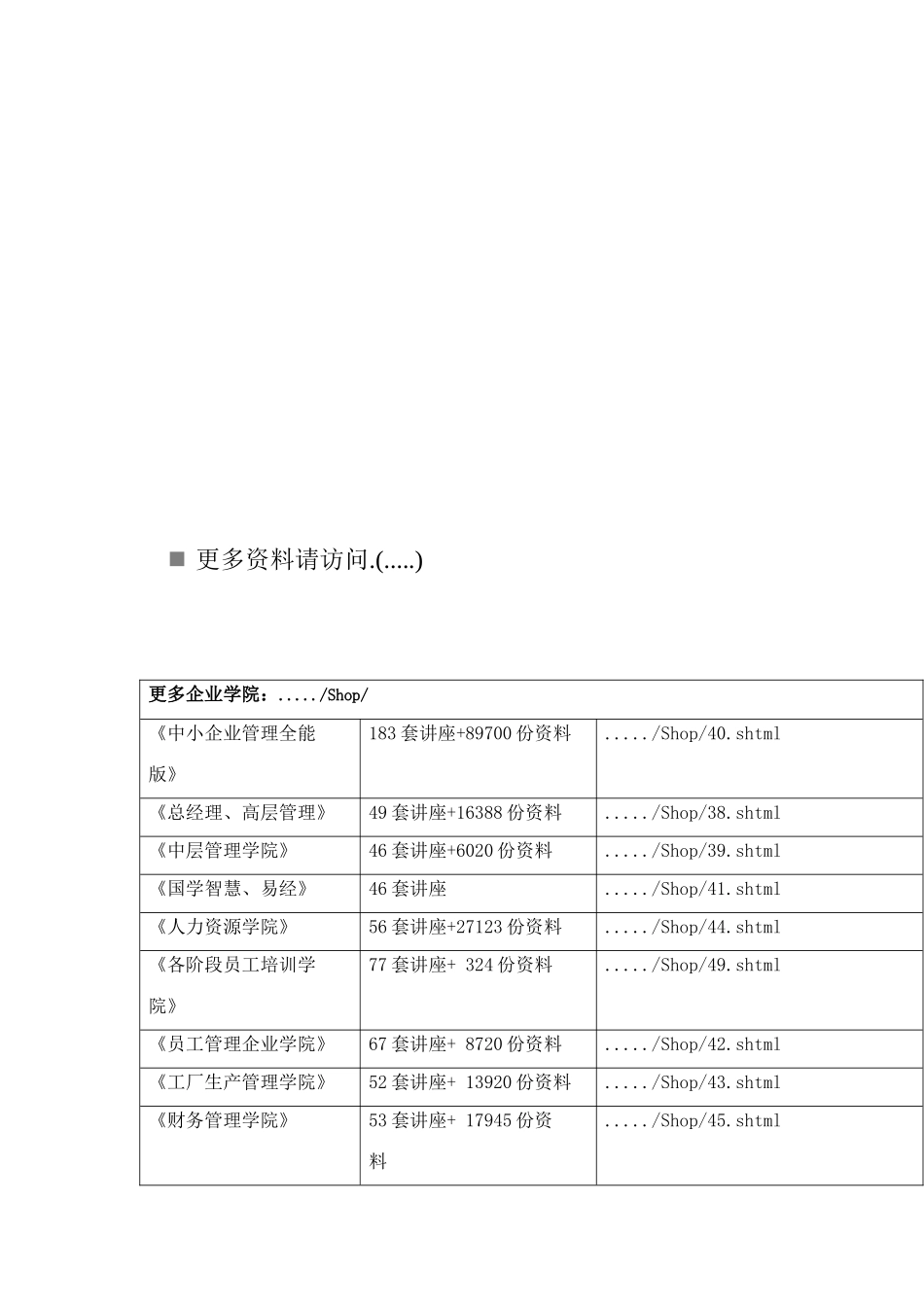

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml安邦保险公司广州分公司设计方案一、需求分析安邦财产保险公司广州分公司办公区位于建筑同一层，办公区整体长约22米，宽约12米，层高3米。作为完善的楼层网络布线系统，我们从整个系统的可用性、可靠性、可扩展性考虑出发，对数据网络和综合布线进行设计。并在此基础上进行网络设备的配置。本网络采用超五类双绞线星形集中布线的方案。针对目前网络数据传输和信息点数量的要求，超五类双绞线作为网络的传输介质，提供对整个大楼楼层和配线间的数据访问连接，速度为线速100兆，并可以直接支持1000BASE-T千兆交换的连接。语音系统布线同样采用超五类双绞线，在机房中设置RJ-45-110跳线做连接。全楼层共有数据点46个，语音点46个，按照客户需要布置。位置数据点数量语音点数量经理办公室22机房21前台23会议室44普通办公位11二、设计原则为了建设结构合理，具有高效率、高可靠性、高可用性的标准化计算机网络系统，我们本着以下原则进行设计：(1)先进性:以先进成熟的网络通信技术及相关产品为手段进行组网，支持数据、语音和视像的多媒体应用。(2)实用性：设备选型本着先进、可靠的原则同时考虑便于使用、管理、维护等因素。布线系统采取一体化设计，支持语音、数据、图像及监控等各种信息的传输，保证15年的可靠使用，符合业界国际标准。(3)标准化和开放性：支持开放的网络标准，保证同任意网络产品的兼容性。(4)兼容性:选用符合国际发展潮流的国际标准的软件技术，以便系统有移植性强、可靠性强，可扩展性等优点，保证在将来发展中迅速采用最新出现的技术，同时为不同的现存网络及设备提供互联和手段，保证各种现有计算机系统，包括小型机、工作站、服务器和微机等设备的互联入网。(5)扩充性：便于将来对设备进行扩充和升级。(6)经济性：一次性投资，长期受益，维护成本低。(7)模块化：系统使用标准接插件，便于使用、管理和扩充。依据标准：(1)国际商用建筑物布线系统标准EIA/TIA568、569及606(2)IEEE802.3、802.5(3)ANSIFDDI/TPDDI(4)CCITTATM155/622MBPS(5)ISO/IECJTC1/SC25/WG3(6)中国建筑电气设计规范(7)工业企业通信设计规范(8)Commscope布线设计标准(9)建筑与建筑群综合布线系统工程设计规范(10)建筑平面图(11)客户的具体相关要求第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页三、网络布线系统综合设计3.1网络布线标准：对于该网络布线，我们根据综合布线传输性能国际标准，即EIA/TIA568A标准和ISO/IEC11801标准，对布线系统中对传输性能作出约束。ISO11801标准既适用于屏蔽系统又适用于非屏蔽系统，也适用于光纤布线系统；EIA/TIA-568A标准则只适用于非屏蔽系统和光纤布线系统。主要传输介质类型表：传输介质用途ISO/IEC11801EIA/TIA568A3类UTP语音和小于带宽10MBPS的数据传输有定义有定义5类UTP语音和带宽小于155MBPS的数据传输有定义有定义5类STP语音和小于带宽155MBPS的数据传输有定义有定义62.5/125多模光纤带宽1GMBPS的数据传输有定义有定义一般认为,屏蔽系统在电磁辐射和抗干扰性方面要优于非屏蔽系统,ISO/IEC11801标准推荐在外界干扰信号频率大于30MHZ时使用屏蔽系统,它关系到系统的安全和人员的健康.在我国由于屏蔽系统的造价较高，且安装较为复杂，一般只用在比较特殊的场合如：保密性要求比较高的地方或者...
