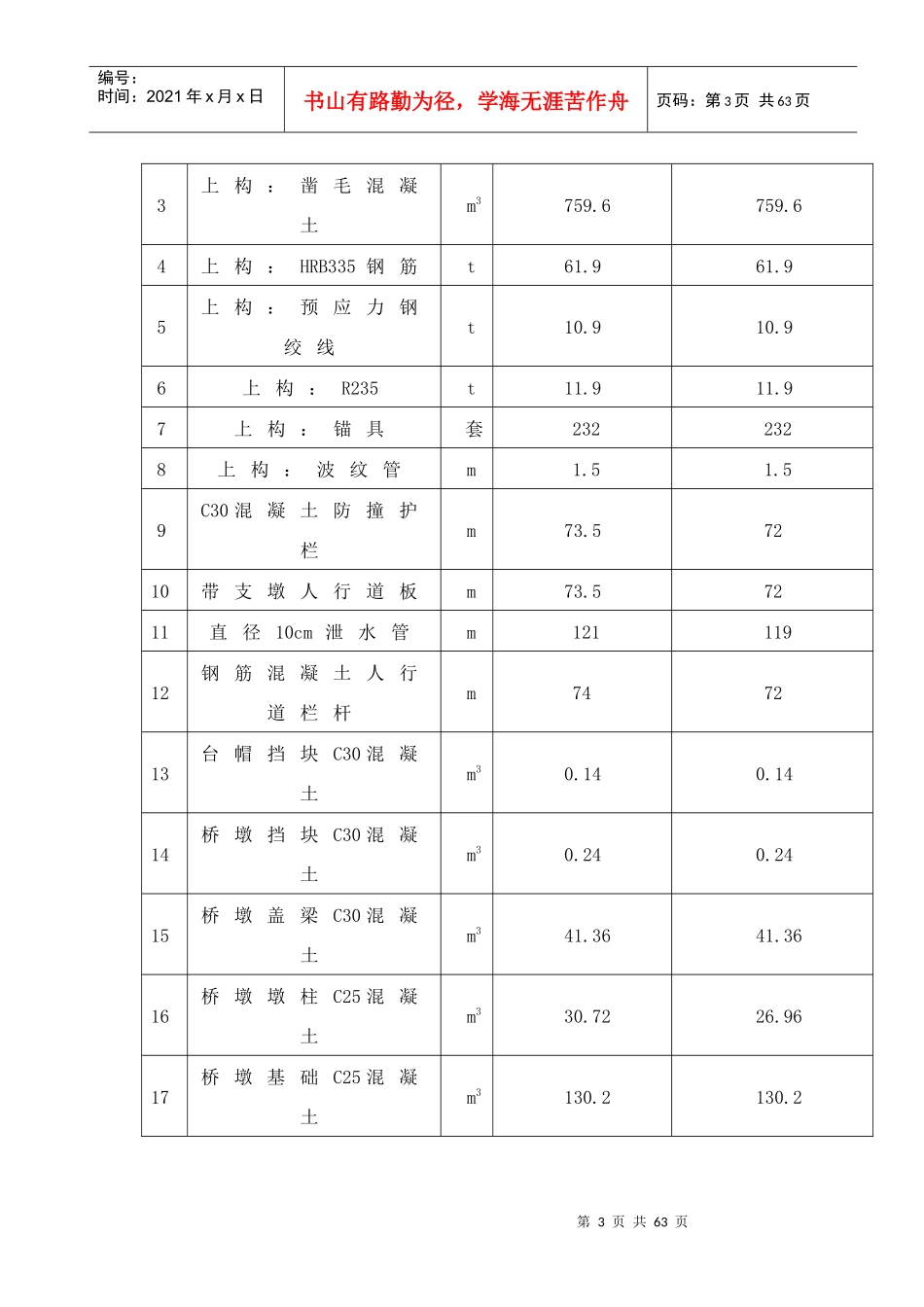

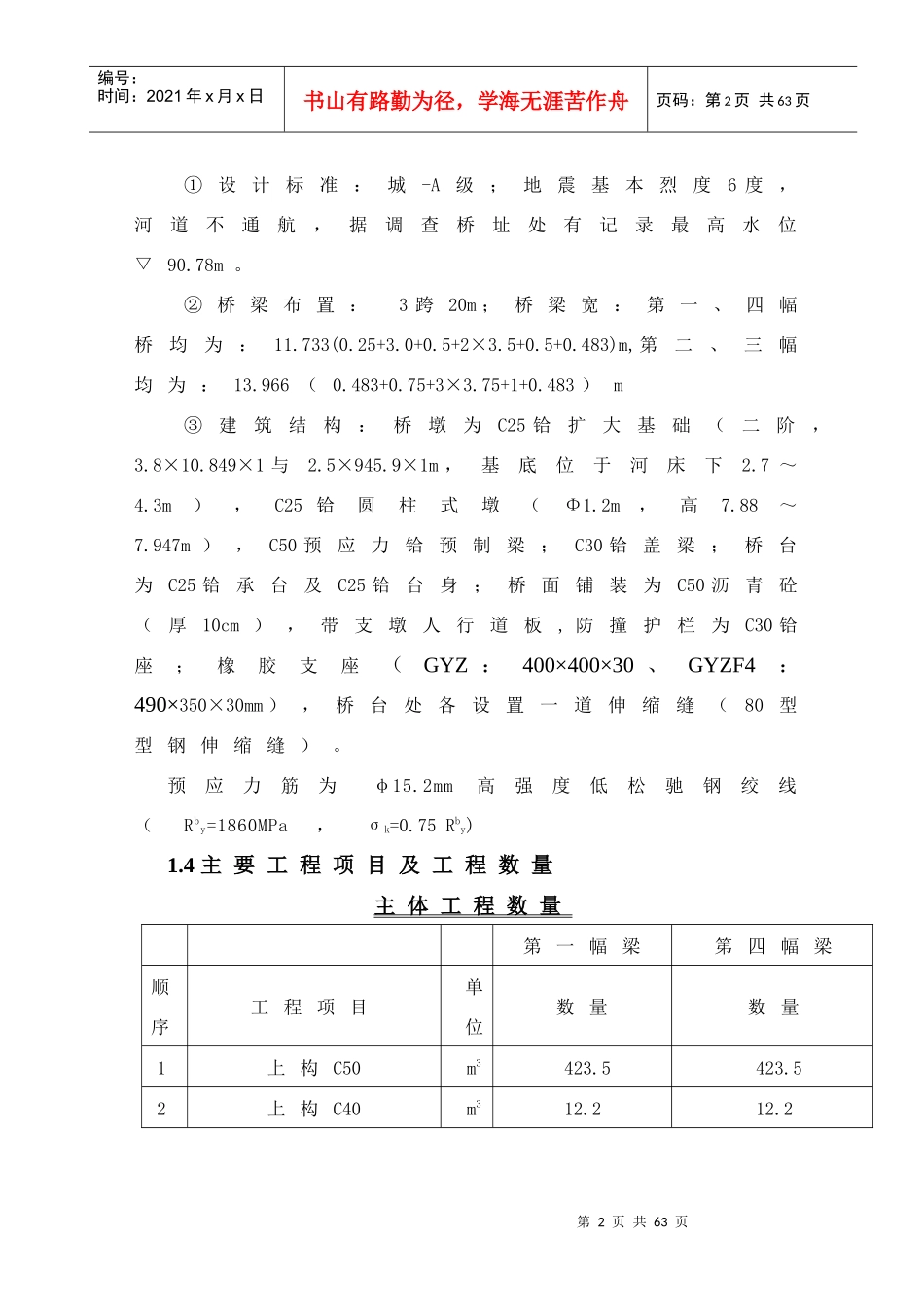

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页一、工程概况1、工程内容及范围①本标工程系帽合河1#大桥桥址处位于线路与帽合河第一次相交处，桥址周围比较平坦。帽合河为柳江一支流，此处水流从南流向北，河宽40m，平均水深3m，无通航要求。②工程内容及范围：帽合河1#、2#大桥和下穿通道1#桥。1.2工程简况1.2.1帽合河1#桥起讫里程为k1+629.54~k1+703.12,总长73.58m.中心里程为DK1+661。全桥位于直线上，与线路前进方向右侧成105°交角。桥梁纵断面位于i=0.334%下坡段内，桥上道路纵坡由板梁纵向斜置形成，并用埋入梁底的支座钢板调整支座支撑处保持水平。桥梁道路横断面方向采用2%横坡，为使梁底平顺，梁板放置采用与桥面横坡一致的坡度，并在梁底部66cm,范围内设置补齐三角块；台帽也设置相应的横坡。桥型为3-20m预应力砼空心简支板。下构采用双柱式桥墩，U型桥台，桥墩和桥台均采用扩大基础。全桥在桥台帽石梁顶面设置GYZF4Φ250×44板式橡胶支座，墩顶支座采用GYZΦ250×42板式橡胶支座。两中幅桥两侧设置钢筋混凝土防撞墙。两边幅桥内侧设置钢筋混凝土防撞墙，外侧设置钢筋混凝土人行道板及人行道栏杆。第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页①设计标准：城-A级；地震基本烈度6度，河道不通航，据调查桥址处有记录最高水位▽90.78m。②桥梁布置：3跨20m；桥梁宽：第一、四幅桥均为：11.733(0.25+3.0+0.5+2×3.5+0.5+0.483)m,第二、三幅均为：13.966（0.483+0.75+3×3.75+1+0.483）m③建筑结构：桥墩为C25铪扩大基础（二阶，3.8×10.849×1与2.5×945.9×1m，基底位于河床下2.7～4.3m），C25铪圆柱式墩（Φ1.2m，高7.88～7.947m），C50预应力铪预制梁；C30铪盖梁；桥台为C25铪承台及C25铪台身；桥面铺装为C50沥青砼（厚10cm），带支墩人行道板,防撞护栏为C30铪座；橡胶支座（GYZ：400×400×30、GYZF4：490×350×30mm），桥台处各设置一道伸缩缝（80型型钢伸缩缝）。预应力筋为φ15.2mm高强度低松驰钢绞线（Rby=1860MPa，σk=0.75Rby)1.4主要工程项目及工程数量主体工程数量第一幅梁第四幅梁顺序工程项目单位数量数量1上构C50m3423.5423.52上构C40m312.212.2第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页3上构：凿毛混凝土m3759.6759.64上构：HRB335钢筋t61.961.95上构：预应力钢绞线t10.910.96上构：R235t11.911.97上构：锚具套2322328上构：波纹管m1.51.59C30混凝土防撞护栏m73.57210带支墩人行道板m73.57211直径10cm泄水管m12111912钢筋混凝土人行道栏杆m747213台帽挡块C30混凝土m30.140.1414桥墩挡块C30混凝土m30.240.2415桥墩盖梁C30混凝土m341.3641.3616桥墩墩柱C25混凝土m330.7226.9617桥墩基础C25混凝土m3130.2130.2第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页18桥墩台帽C30混凝土m39.729.7219桥头搭板C30混凝土m356.656.620桥台C25混凝土m31017.9862.8121桥台挖土（6m~9m,有水无挡）m3646.322桥台挖土（3m~6m,有水无挡）m3472.494523桥墩挖土（有水无挡）m3542.6476.6第二幅梁第三幅梁顺序工程项目单位数量数量1上构C50m3535.9535.92上构C40m318.4818.483上构：凿毛混凝土m3948.4948.44上构：HRB335钢筋t80.0580.055上构：预应力钢绞线t12.3412.346上构：R235t14.514.57上构：锚具套2802808上构：波纹管m1.881.88第5页共63页第4页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共63页9C30混凝土防撞护栏m14414410泄水管A/Bm80/3080/3011台帽挡块C30混凝土m312桥墩挡块C30混凝土m313桥墩盖梁C30混凝土m350.150.114桥墩墩柱C25混凝土m334.7328.8515桥墩基础C25混凝土m3148.22148.2216桥墩台帽C30混凝土m311.5811.5817桥头搭板C30混凝土m369.169.118桥台C25混凝土m31002.611051.119桥台挖土（6m~9m,有水无挡）m320桥台挖土（3m~6m,有水无挡）m31071.8115121桥墩挖土（有水无挡）m3679.4558第6页共63页第5页共63页编号：时间：20...
