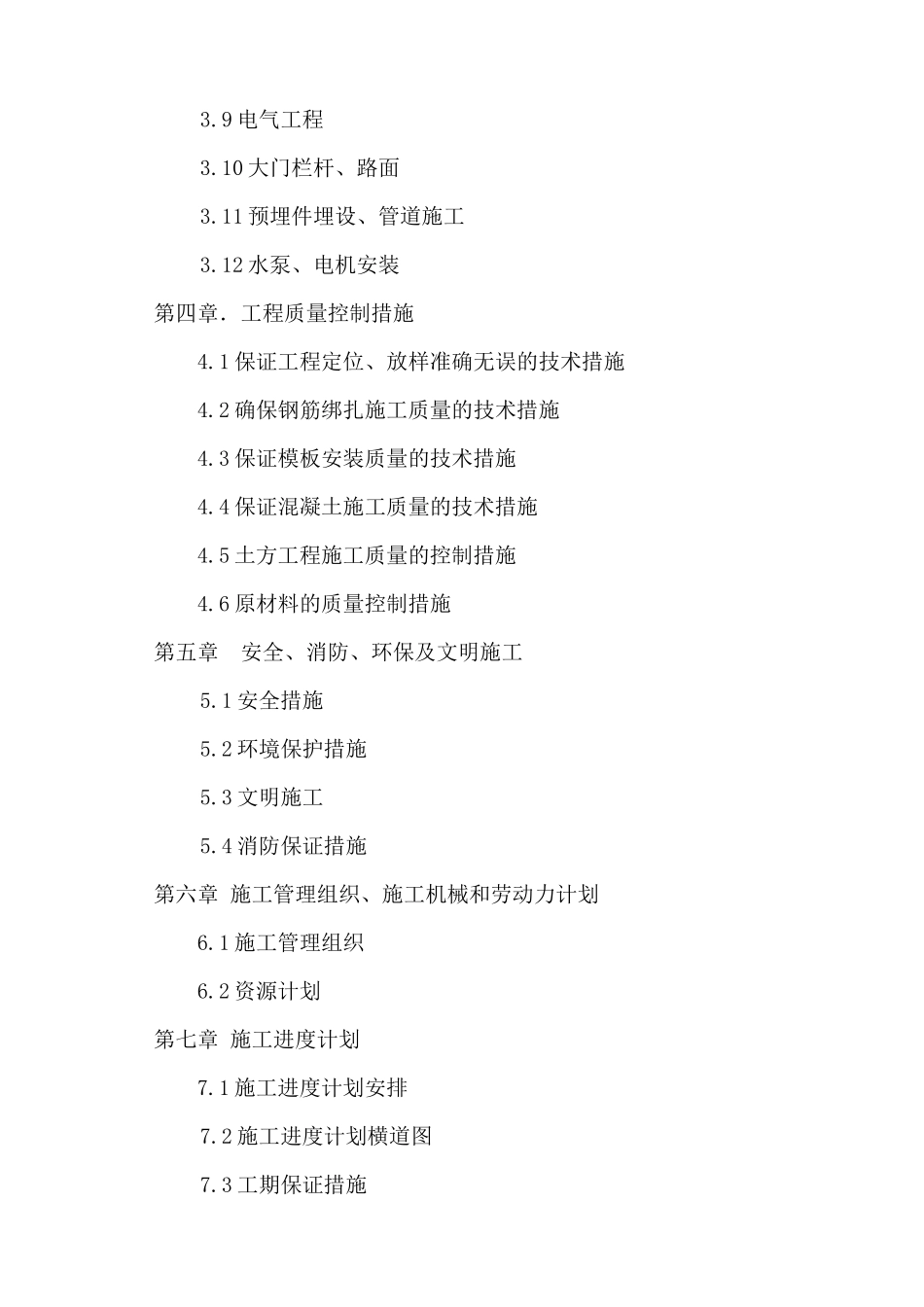

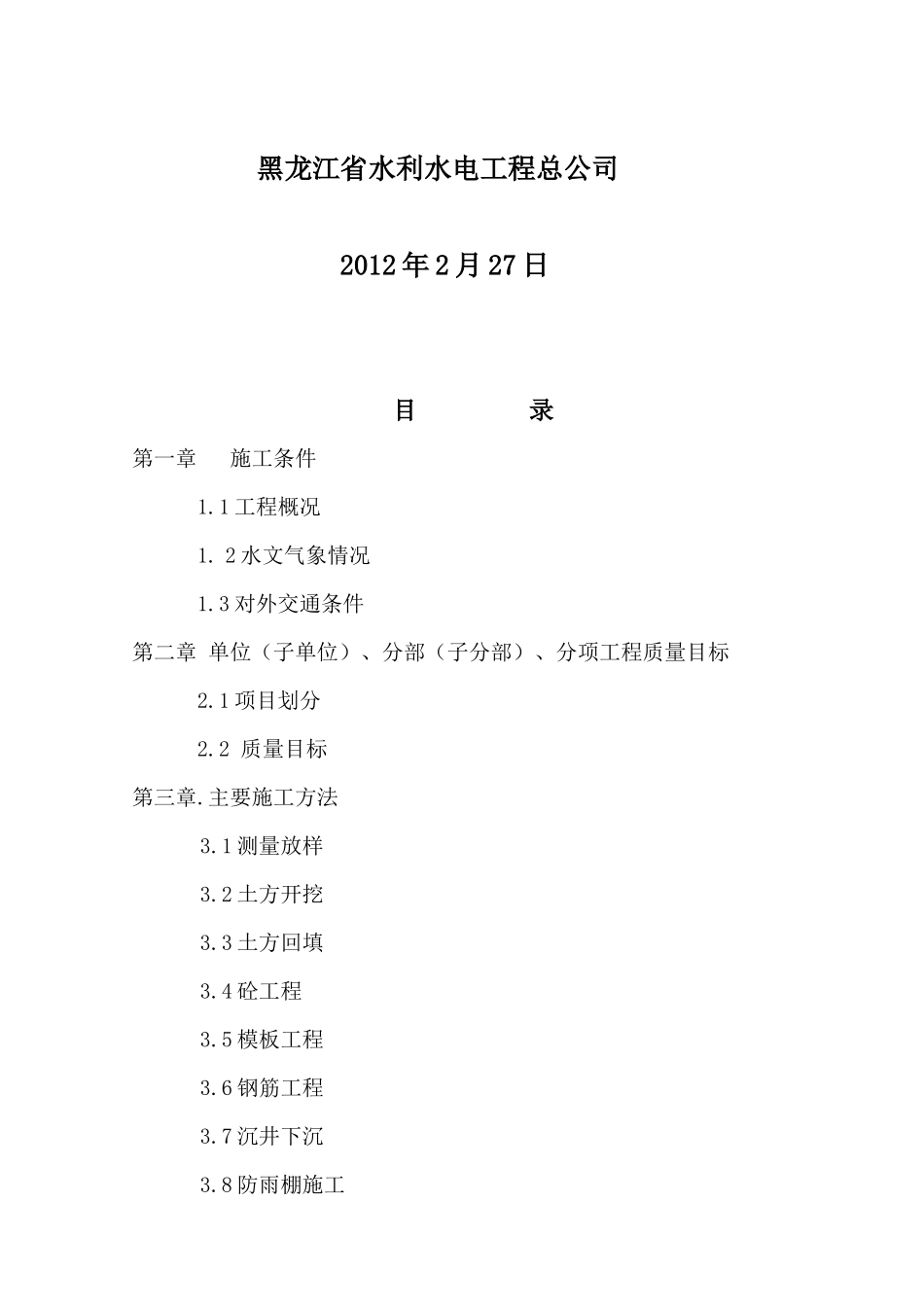

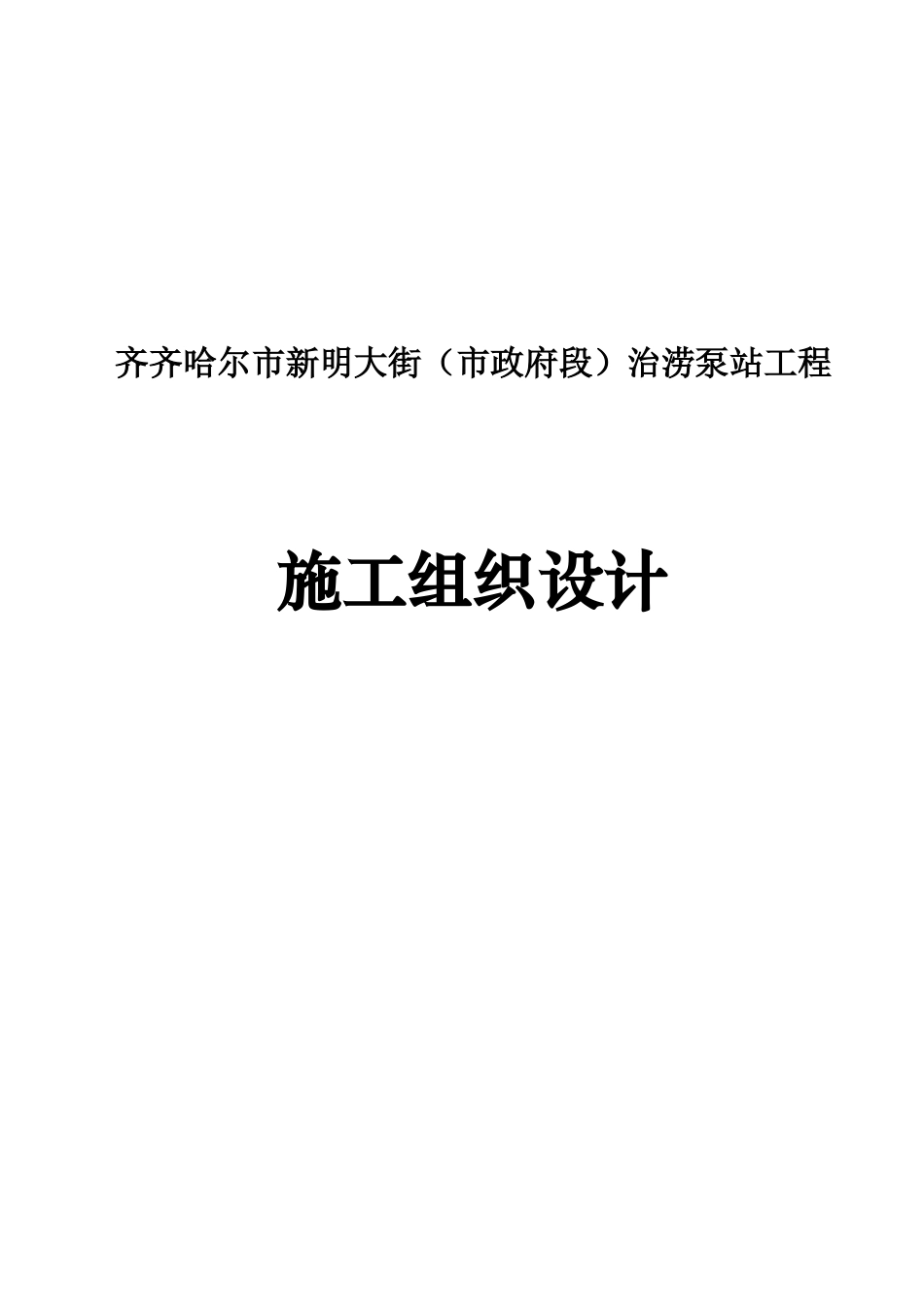

齐齐哈尔市新明大街（市政府段）治涝泵站工程施工组织设计黑龙江省水利水电工程总公司2012年2月27日目录第一章施工条件1.1工程概况1.2水文气象情况1.3对外交通条件第二章单位（子单位）、分部（子分部）、分项工程质量目标2.1项目划分2.2质量目标第三章.主要施工方法3.1测量放样3.2土方开挖3.3土方回填3.4砼工程3.5模板工程3.6钢筋工程3.7沉井下沉3.8防雨棚施工3.9电气工程3.10大门栏杆、路面3.11预埋件埋设、管道施工3.12水泵、电机安装第四章．工程质量控制措施4.1保证工程定位、放样准确无误的技术措施4.2确保钢筋绑扎施工质量的技术措施4.3保证模板安装质量的技术措施4.4保证混凝土施工质量的技术措施4.5土方工程施工质量的控制措施4.6原材料的质量控制措施第五章安全、消防、环保及文明施工5.1安全措施5.2环境保护措施5.3文明施工5.4消防保证措施第六章施工管理组织、施工机械和劳动力计划6.1施工管理组织6.2资源计划第七章施工进度计划7.1施工进度计划安排7.2施工进度计划横道图7.3工期保证措施第八章施工总布置8.1布置说明8.2施工现场总平面布置8.3施工供水8.4施工供电8.5砂浆搅拌场8.6生活办公设施8.7施工交通运输第九章雨季施工9.1土方工程9.2钢筋混凝土工程第十章质量保证措施10.1质量目标10.2检测机构10.3质量保证体系10.4检测人员10.5检测设备第十一章成品防护和工程保修措施11.1成品防护措施11.2现场成品防护措施11.3保修第十二章紧急情况处理预案及抵抗风险措施第一章施工条件1.1工程概况齐市新明大街（市政府段）治涝工程，位于齐齐哈尔市区新明街。本地区属松嫩平原低平原区，地势由西北略向东南倾斜。治涝工程主要包括钢混沉井一个、钢混阀门井一个、工艺改造安装、电器、厂区砼道路等。站址处地面高程为147.08m，地下水位为141.60m。沉井壁厚65cm，内径为15m，刃脚底高程为136.18m，沉井顶高程为147.23m。阀门井底高程为143.23m，其平面几何尺寸为13.35m×6.0m。1.2水文气象情况本地区处寒温带大陆性季风气候区，年平均气温3℃，最高35℃，最低气温－37℃。全年降水平均450mm，降雨多集中在6-9月。冻土多年平均最大深度2.10m，最大冻深2.51m。1.3对外交通条件本工程所在地区公路、铁路十分发达，交通便利。第二章单位（子）、分部（子分部）、分项工程质量目标2．1．本工程为一个单位工程，沉井、阀门井各为一个子单位工程。2．2．分项工程施工检验批合格率90%以上，分部（子分部）工程质量目标为合格，单位（子单位）工程质量目标为合格。第三章主要施工方法本工程主要包括沉井一个、阀门井一个和工艺电器等。施工的重点及难点为沉井，占用工时较长。沉井工程设计采用井外设降水井降水下沉，干封底，一次浇筑到顶，并整体下沉至设计标高，始沉标高144.20m，阀门井基础在地下水位以上，按常规方法施工，如地下水位高于图纸给定的高程时，采取明排措施。3.1测量放样利用给定的测量控制网中相关控制点，采用经纬仪、水准仪，按设计给定的控制点坐标，确定构筑物位置，在其四周设临时控制桩。最后根据施测原始地形图和基坑断面尺寸，在开挖线5m外埋设边线控制桩，以此进行施工测量控制。在土方施工前先进行施工测量及放样，测量成果报监理工程师检查验收。3.2土方开挖场地平整完毕后，采用1m3反铲挖掘机开挖方案。阀门井基础开挖到原状土到设计标高，沉井先开挖到原状土后回填20cm粗砂，上放垫木然后预制，当沉井的井壁强度达到设计的70%以上时，开始整体进行下沉。在下沉过程中从井内挖出的土运至沉井外15m以外，以防土压力增大对沉井下沉产生不利影响。出水总管基础采用1m3反铲挖掘机开挖，挖至管线底部高程，剩余镇墩及下部人工开挖。3.3土方回填回填土主要利用基坑开挖出的土方，回填时，小面积用人工夯实，大面积用机械压实。在井壁外侧分层撼填中粗砂，回填砂的范围为宽1m、深2.5m，利用插入式振捣器分层振实。土方回填之前，基坑内的杂物清理干净，经监理工程师验收合格后可进行土方回填，回填过程中，由现场质检试验人员跟踪检测监控回填质量，以满足设计要求。3.4混凝土工程（1）配合比设计本工程混凝土标号共有：垫层砼C15，沉井砼、路面、阀门井砼C30，...
