模块五 数控机床日常保养VIP免费

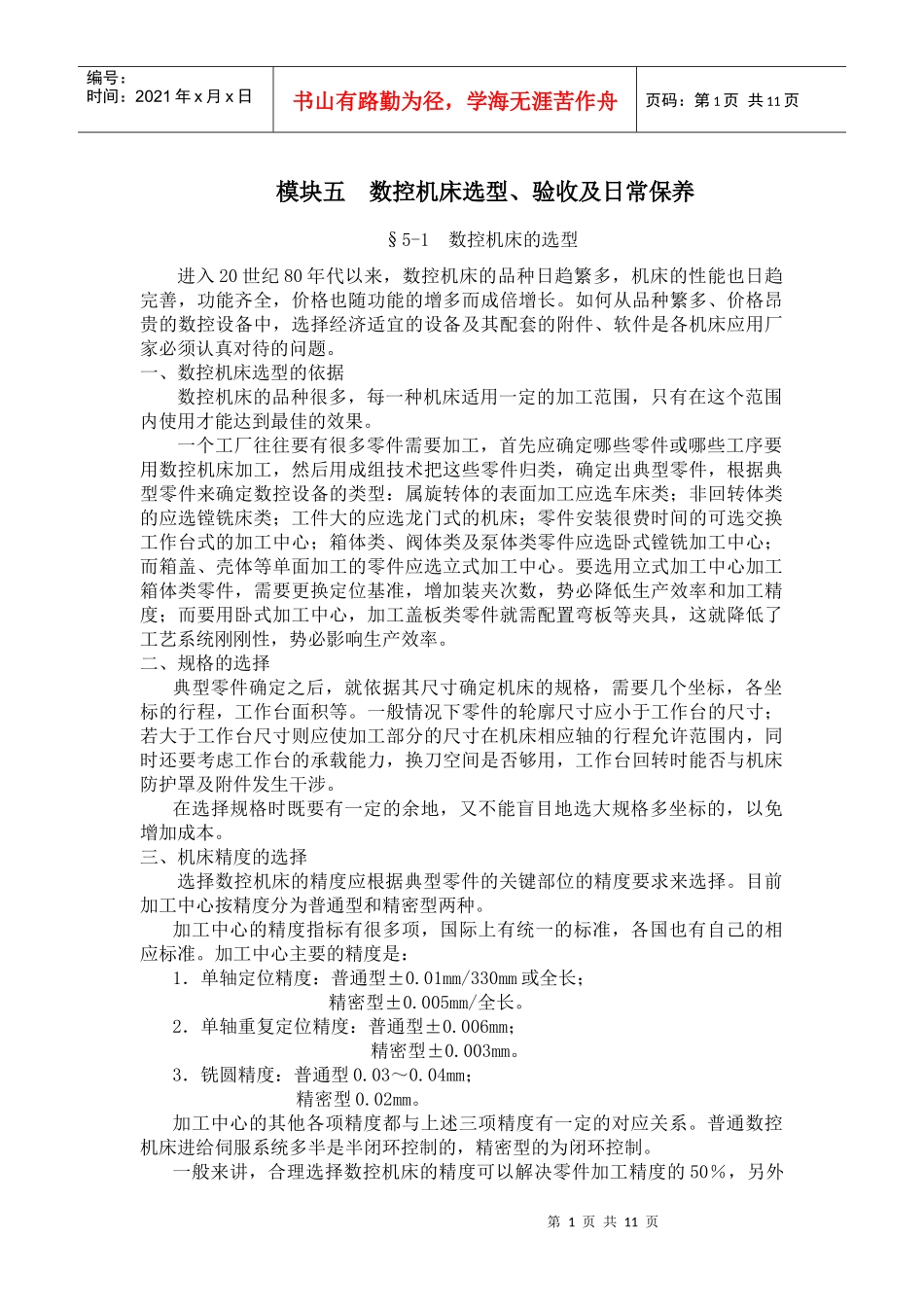

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页模块五数控机床选型、验收及日常保养§5-1数控机床的选型进入20世纪80年代以来，数控机床的品种日趋繁多，机床的性能也日趋完善，功能齐全，价格也随功能的增多而成倍增长。如何从品种繁多、价格昂贵的数控设备中，选择经济适宜的设备及其配套的附件、软件是各机床应用厂家必须认真对待的问题。一、数控机床选型的依据数控机床的品种很多，每一种机床适用一定的加工范围，只有在这个范围内使用才能达到最佳的效果。一个工厂往往要有很多零件需要加工，首先应确定哪些零件或哪些工序要用数控机床加工，然后用成组技术把这些零件归类，确定出典型零件，根据典型零件来确定数控设备的类型：属旋转体的表面加工应选车床类；非回转体类的应选镗铣床类；工件大的应选龙门式的机床；零件安装很费时间的可选交换工作台式的加工中心；箱体类、阀体类及泵体类零件应选卧式镗铣加工中心；而箱盖、壳体等单面加工的零件应选立式加工中心。要选用立式加工中心加工箱体类零件，需要更换定位基准，增加装夹次数，势必降低生产效率和加工精度；而要用卧式加工中心，加工盖板类零件就需配置弯板等夹具，这就降低了工艺系统刚刚性，势必影响生产效率。二、规格的选择典型零件确定之后，就依据其尺寸确定机床的规格，需要几个坐标，各坐标的行程，工作台面积等。一般情况下零件的轮廓尺寸应小于工作台的尺寸；若大于工作台尺寸则应使加工部分的尺寸在机床相应轴的行程允许范围内，同时还要考虑工作台的承载能力，换刀空间是否够用，工作台回转时能否与机床防护罩及附件发生干涉。在选择规格时既要有一定的余地，又不能盲目地选大规格多坐标的，以免增加成本。三、机床精度的选择选择数控机床的精度应根据典型零件的关键部位的精度要求来选择。目前加工中心按精度分为普通型和精密型两种。加工中心的精度指标有很多项，国际上有统一的标准，各国也有自己的相应标准。加工中心主要的精度是：1．单轴定位精度：普通型±0.01mm/330mm或全长；精密型±0.005mm/全长。2．单轴重复定位精度：普通型±0.006mm；精密型±0.003mm。3．铣圆精度：普通型0.03～0.04mm；精密型0.02mm。加工中心的其他各项精度都与上述三项精度有一定的对应关系。普通数控机床进给伺服系统多半是半闭环控制的，精密型的为闭环控制。一般来讲，合理选择数控机床的精度可以解决零件加工精度的50％，另外第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页50％则需要通过合理的工艺措施来解决。四、数控系统的选择目前世界各国生产的数控系统种类繁多，在众多的数控系统中选择合乎要求的数控系统并不难，难的是所选的系统既能满足要求又要价格便宜，一般应遵循以下原则：1．根据加工需要选择类型：车、铣、磨、冲、电加工等。2．根据机床设计指标选择相匹配的系统。3．根据加工要求选择功能，数控系统的功能一般分基本功能和选择功能，机床报价只包含基本功能，选择功能则另外计价，选择时应慎重考虑，以免浪费。4．定购时选好系统，其功能应一次订全，这样综合价格能便宜些。如漏订功能，有的无法补订，影响设备的正常使用。5．机械加工工时和节拍估算在选购数控机床时必须计算一下在本机床的机械加工时间，估算一下生产节拍，以便使生产能均衡进行，避免瓶颈出现。T工序＝t切＋t辅＋t换刀其中：t辅＝t切（10％～20％）t换刀＝（7～20）s6．自动换刀装置和刀柄的选择具有自动换刀装置（ATC）是铣削加工中心的基本特征，ATC的质量直接关系到整机的质量，而且ATC的投资又比较大，因此用户必须重视和认真选择ATC，使刀库的存储量和ATC工作的可靠性满足生产需要。ATC确定后，就要根据加工需要和主轴的结构，确定刀柄、刀具。我国将成都工具研究所制定的TSG工具系统作为国家标准。刀柄的选择需注意以下几项：（1）锥度（2）刀柄直径尺寸（3）拉钉尺寸（4）刀杆结构刀头形式：有通用与专用、整体与模块之分。一般原则是先通用后专用；先整体后模块。7．驱动电机的选择（1）进给伺服电机的选择为了提高传动...
