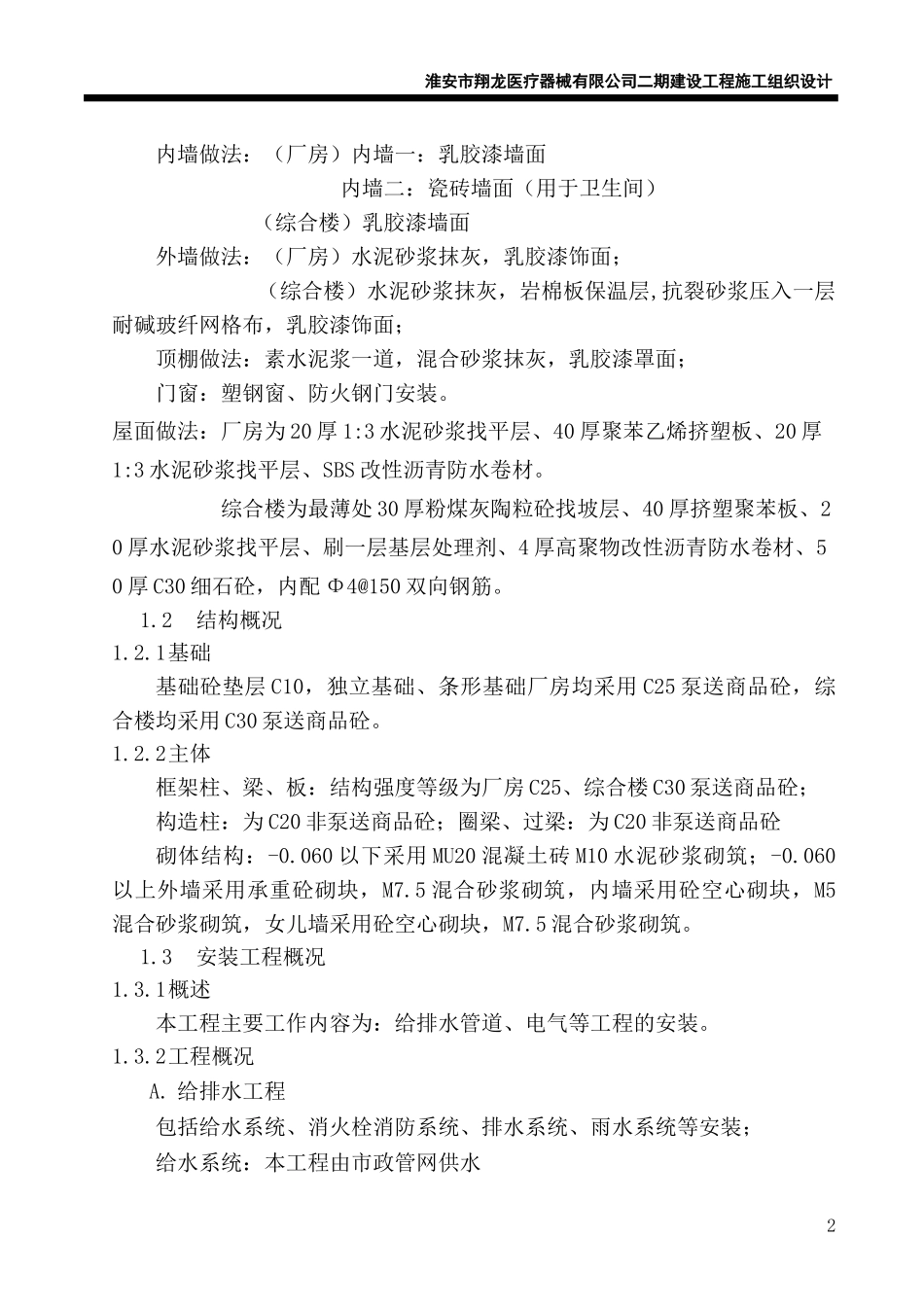

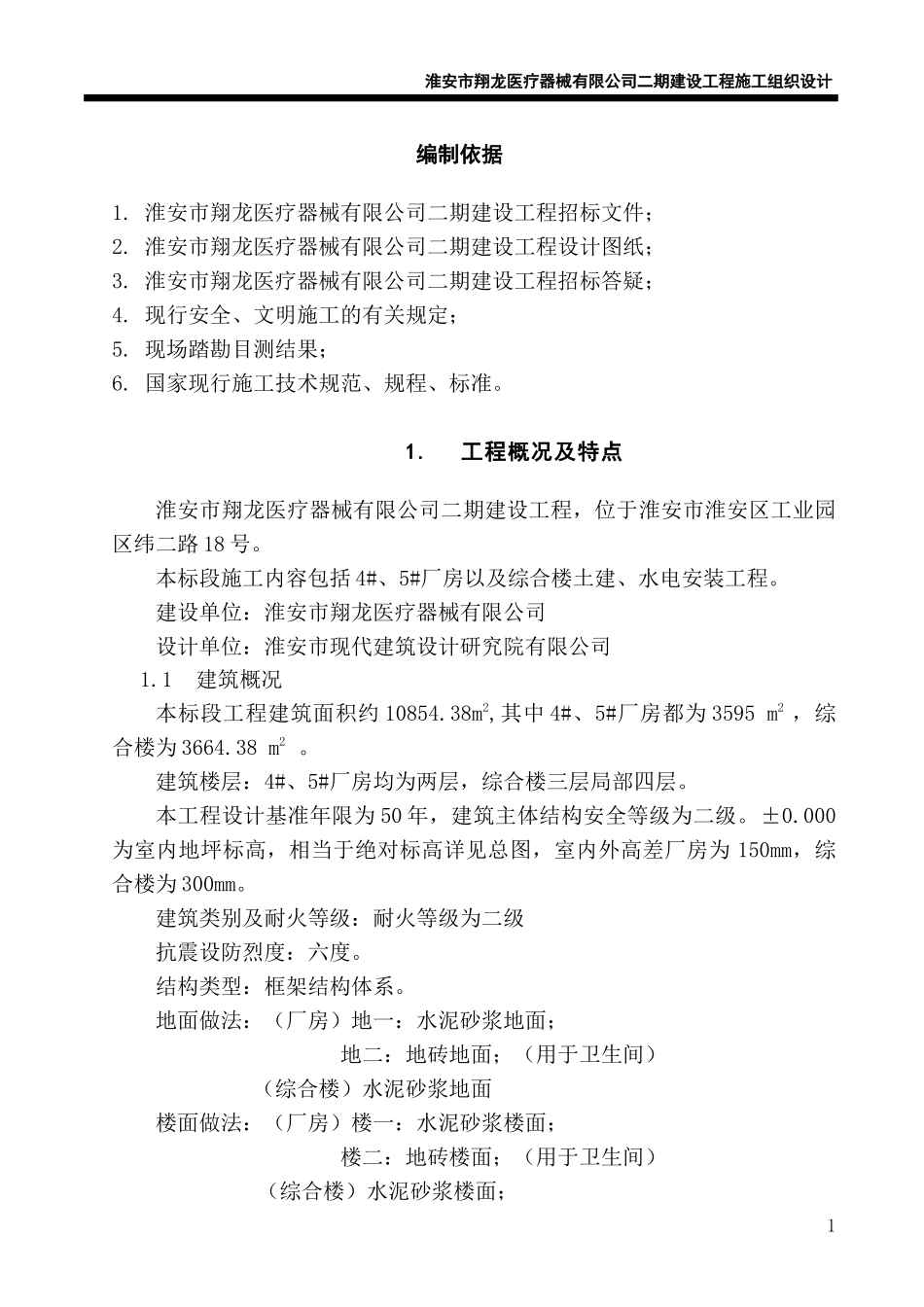

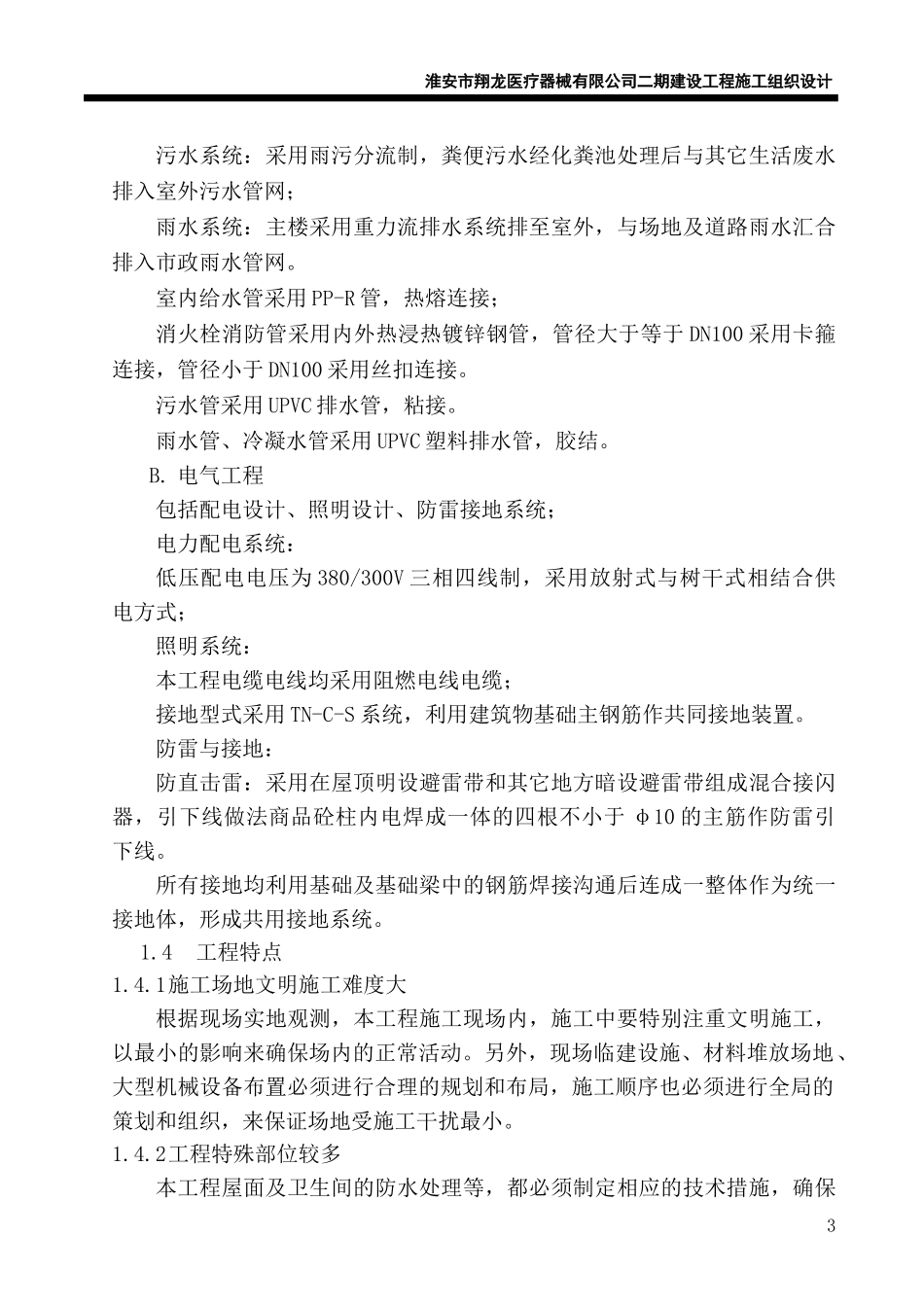

淮安市翔龙医疗器械有限公司二期建设工程施工组织设计编制依据1.淮安市翔龙医疗器械有限公司二期建设工程招标文件；2.淮安市翔龙医疗器械有限公司二期建设工程设计图纸；3.淮安市翔龙医疗器械有限公司二期建设工程招标答疑；4.现行安全、文明施工的有关规定；5.现场踏勘目测结果；6.国家现行施工技术规范、规程、标准。1.工程概况及特点淮安市翔龙医疗器械有限公司二期建设工程，位于淮安市淮安区工业园区纬二路18号。本标段施工内容包括4#、5#厂房以及综合楼土建、水电安装工程。建设单位：淮安市翔龙医疗器械有限公司设计单位：淮安市现代建筑设计研究院有限公司1.1建筑概况本标段工程建筑面积约10854.38m2,其中4#、5#厂房都为3595m2，综合楼为3664.38m2。建筑楼层：4#、5#厂房均为两层，综合楼三层局部四层。本工程设计基准年限为50年，建筑主体结构安全等级为二级。±0.000为室内地坪标高，相当于绝对标高详见总图，室内外高差厂房为150mm，综合楼为300mm。建筑类别及耐火等级：耐火等级为二级抗震设防烈度：六度。结构类型：框架结构体系。地面做法：（厂房）地一：水泥砂浆地面；地二：地砖地面；（用于卫生间）（综合楼）水泥砂浆地面楼面做法：（厂房）楼一：水泥砂浆楼面；楼二：地砖楼面；（用于卫生间）（综合楼）水泥砂浆楼面；1淮安市翔龙医疗器械有限公司二期建设工程施工组织设计内墙做法：（厂房）内墙一：乳胶漆墙面内墙二：瓷砖墙面（用于卫生间）（综合楼）乳胶漆墙面外墙做法：（厂房）水泥砂浆抹灰，乳胶漆饰面；（综合楼）水泥砂浆抹灰，岩棉板保温层,抗裂砂浆压入一层耐碱玻纤网格布，乳胶漆饰面；顶棚做法：素水泥浆一道，混合砂浆抹灰，乳胶漆罩面；门窗：塑钢窗、防火钢门安装。屋面做法：厂房为20厚1:3水泥砂浆找平层、40厚聚苯乙烯挤塑板、20厚1:3水泥砂浆找平层、SBS改性沥青防水卷材。综合楼为最薄处30厚粉煤灰陶粒砼找坡层、40厚挤塑聚苯板、20厚水泥砂浆找平层、刷一层基层处理剂、4厚高聚物改性沥青防水卷材、50厚C30细石砼，内配Φ4@150双向钢筋。1.2结构概况1.2.1基础基础砼垫层C10，独立基础、条形基础厂房均采用C25泵送商品砼，综合楼均采用C30泵送商品砼。1.2.2主体框架柱、梁、板：结构强度等级为厂房C25、综合楼C30泵送商品砼；构造柱：为C20非泵送商品砼；圈梁、过梁：为C20非泵送商品砼砌体结构：-0.060以下采用MU20混凝土砖M10水泥砂浆砌筑；-0.060以上外墙采用承重砼砌块，M7.5混合砂浆砌筑，内墙采用砼空心砌块，M5混合砂浆砌筑，女儿墙采用砼空心砌块，M7.5混合砂浆砌筑。1.3安装工程概况1.3.1概述本工程主要工作内容为：给排水管道、电气等工程的安装。1.3.2工程概况A.给排水工程包括给水系统、消火栓消防系统、排水系统、雨水系统等安装；给水系统：本工程由市政管网供水2淮安市翔龙医疗器械有限公司二期建设工程施工组织设计污水系统：采用雨污分流制，粪便污水经化粪池处理后与其它生活废水排入室外污水管网；雨水系统：主楼采用重力流排水系统排至室外，与场地及道路雨水汇合排入市政雨水管网。室内给水管采用PP-R管，热熔连接；消火栓消防管采用内外热浸热镀锌钢管，管径大于等于DN100采用卡箍连接，管径小于DN100采用丝扣连接。污水管采用UPVC排水管，粘接。雨水管、冷凝水管采用UPVC塑料排水管，胶结。B.电气工程包括配电设计、照明设计、防雷接地系统；电力配电系统：低压配电电压为380/300V三相四线制，采用放射式与树干式相结合供电方式；照明系统：本工程电缆电线均采用阻燃电线电缆；接地型式采用TN-C-S系统，利用建筑物基础主钢筋作共同接地装置。防雷与接地：防直击雷：采用在屋顶明设避雷带和其它地方暗设避雷带组成混合接闪器，引下线做法商品砼柱内电焊成一体的四根不小于φ10的主筋作防雷引下线。所有接地均利用基础及基础梁中的钢筋焊接沟通后连成一整体作为统一接地体，形成共用接地系统。1.4工程特点1.4.1施工场地文明施工难度大根据现场实地观测，本工程施工现场内，施工中要特别注重文明施工，以最小的影响来确保场内的正常活动。另外，现场临建设施、材料堆放场地、大型机械设备布置必须进行合理的规划和...
