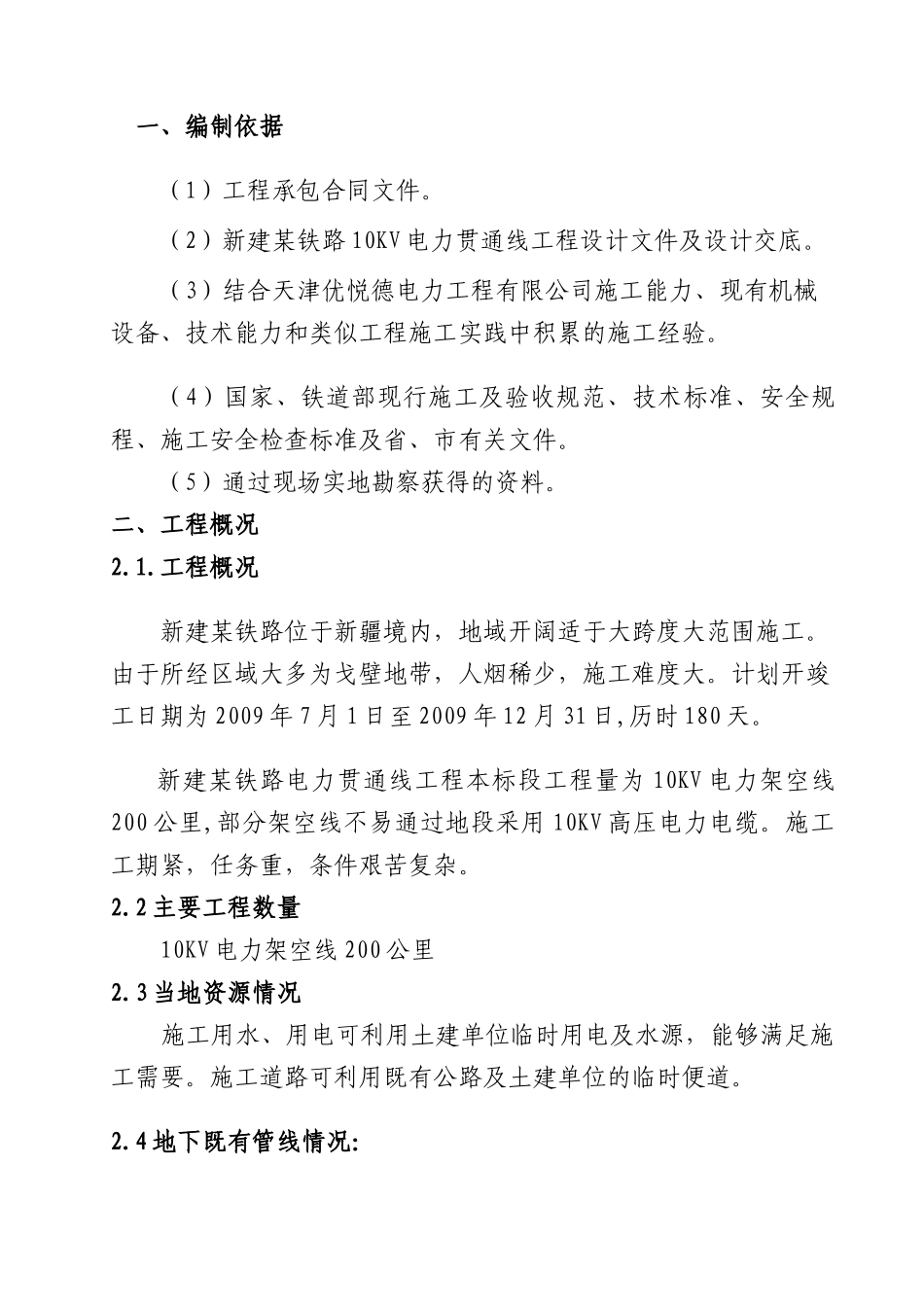

一、编制依据（1）工程承包合同文件。（2）新建某铁路10KV电力贯通线工程设计文件及设计交底。（3）结合天津优悦德电力工程有限公司施工能力、现有机械设备、技术能力和类似工程施工实践中积累的施工经验。（4）国家、铁道部现行施工及验收规范、技术标准、安全规程、施工安全检查标准及省、市有关文件。（5）通过现场实地勘察获得的资料。二、工程概况2.1.工程概况新建某铁路位于新疆境内，地域开阔适于大跨度大范围施工。由于所经区域大多为戈壁地带，人烟稀少，施工难度大。计划开竣工日期为2009年7月1日至2009年12月31日,历时180天。新建某铁路电力贯通线工程本标段工程量为10KV电力架空线200公里,部分架空线不易通过地段采用10KV高压电力电缆。施工工期紧，任务重，条件艰苦复杂。2.2主要工程数量10KV电力架空线200公里2.3当地资源情况施工用水、用电可利用土建单位临时用电及水源，能够满足施工需要。施工道路可利用既有公路及土建单位的临时便道。2.4地下既有管线情况：由于是新建线路且地处戈壁所以地下既有管线不多，便于大范围施工。施工前对个别影响施工的地下管线进行现场勘查，做出相应处理。三、施工组织机构按照项目管理组织施工，天津优悦德电力工程有限公司全面负责本工程项目的实施。由有丰富施工经验并承担过类似工程的曹学述同志担任该工程的项目经理，项目部其它成员均选用参加过类似工程施工的具有丰富施工经验、技术素质高、责任心强、专业配套的优秀管理人员和业务骨干。项目部实行标准化管理。详见附表1《项目部主要管理人员表》、附表2《施工组织机构图》。四、临时设施方案4.1、生产、办公设施布置项目部办公地点设在喀什。项目部下设2个作业队伍分别负责100公里线路。作业队伍驻地分别设在两段线路的中心位置。4.2施工用水、用电施工用水、用电从既有水源及既有电力线路接引或从土建单位临时用电线路及自有水源接引。五、施工总体方案、部署5.1.总体施工方案根据该项目施工任务分为：电杆组立及线路架设两个施工阶段，每个作业队成立三个电力施工班组，在各施工段同时进行施工，以确保整个工程按期竣工。5.2．施工顺序1、开工前项目部提前组织人员对线路进行勘查，掌握第一手资料，并对现场地下及地面管线情况进行确认和标识。2、对10KV架空线路的路线进行放线确定电杆的位置，进行电杆组立。3、杆上设备安装与电杆组立同时进行，以满足工期要求。4、架空线路的敷设5、整体送电试验6、工程验收5.3总进度安排根据电力施工情况，本工程计划于2009年7月1日开工，2009年12月31日竣工，历时工期180天。实行分阶段工期目标控制，主要工期目标控制段如下：（1）前期准备2009.7.1—2009.7.10（2）施工放线及电杆组立2009.7.1—2009.11.30（3）杆上设备安装2009.7.20—2009.12.10（4）架空线路敷设2009.7.25—2009.12.15（5）整体送电试验2009.12.20—2009.12.25（6）工程验收2009.12.25—2009.12.31（7）竣工资料上报2009.12.20—2009.12.255.3.1技术准备1、接到施工图纸后，立即组织有关技术人员进行图纸会审，并对照图纸勘察施工现场，及时发现并解决图纸中的问题；2、根据施工图纸和现场勘察报告研究决定各单位工程的具体施工方案和技术措施；3、技术人员依据有关规范、规程及时向施工作业班组人员进行细致的施工技术交底；4、提出各种加工单，用料计划，确定进场开工时间；5.3.2现场准备1、对照图纸勘察线路路径，报请上级主管部门及时办理用地补偿等土地占用手续、拆迁手续等。2、调查现场情况，对线路路径进行全面详细的勘察，了解清楚各种可能影响施工的管线分布及所属单位，在开工前即采取有效措施进行防护，避免施工时损伤既有管线，造成安全事故。3、合理规划临时设施，针对作业线长的特点，合理选择临时设施和材料集散地设置的最经济点。5.4.总体形象进度见附件3：《电力施工横道图》5.5.主要劳动力安排本工程约需要电力工60人，普通工90人，共组织两个作业队，共同承担整个施工任务。（详见附件4《主要劳动力计划表》主要工种电力工基本由具有丰富电力施工经验的职工担任。根据具体情况，将每个作业队伍分为三个施工班组，班组内均由公司职工担任...
