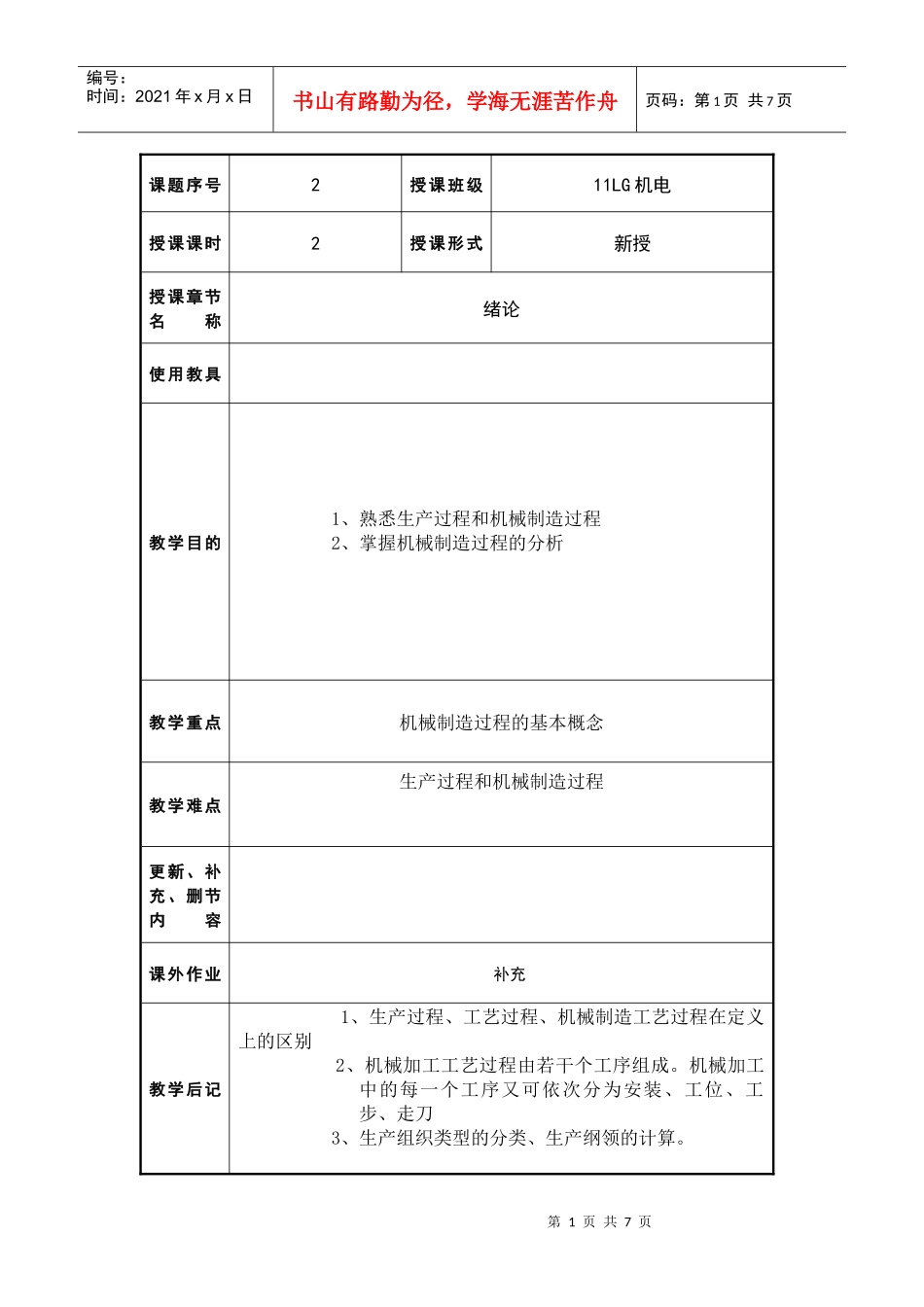

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页课题序号2授课班级11LG机电授课课时2授课形式新授授课章节名称绪论使用教具教学目的1、熟悉生产过程和机械制造过程2、掌握机械制造过程的分析教学重点机械制造过程的基本概念教学难点生产过程和机械制造过程更新、补充、删节内容课外作业补充教学后记1、生产过程、工艺过程、机械制造工艺过程在定义上的区别2、机械加工工艺过程由若干个工序组成。机械加工中的每一个工序又可依次分为安装、工位、工步、走刀3、生产组织类型的分类、生产纲领的计算。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页授课主要内容或板书设计第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页§1-1机械制造过程一、生产过程二、机械加工工艺过程的组成1、工序2、安装3、工位4、工步5、走刀1-2机械制造的生产组织一、生产纲领零件年生产纲领计算式为：N=Qn(1+α)(1+β)二、生产组织类型1、单件生产2、成批生产3、大量生产第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页课堂教学安排教学过程主要教学内容及步骤讲授新课§1-1机械制造过程一、生产过程生产过程是指将原材料转变为成品的全过程它包括原材料的运输、保管与准备，产品的技术、生产准备，毛坯的制造，零件的机械加工及热处理，部件及产品的装配、检验、调试、油漆包装，以及产品的销售和售后服务等。机械制造工艺过程是指在生产过程中，毛坯的制造成形（如铸造、锻压、焊接等），零件的机械加工、热处理、表面处理，部件和产品的装配等是直接改变毛坯的形状、尺寸、相对位置和性能的过程，简称工艺过程。机械加工艺过程是指用机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过程。从广义上来说，特种加工（包括电加工、超声波加工、激光加工、电子束及离子束加工）也是机械加工工艺过程的一部分，然而其实质不属于切削加工范畴。二、机械加工工艺过程的组成机械加工工艺过程由若干个工序组成。机械加工中的每一个工序又可依次分为安装、工位、工步、走刀。1、工序指一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。2、安装如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部份工序内容称为一个安装。在一个工序中，有的工件只需装夹一次；也有需要多次装夹的。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页3、工位在工件的一次安装中，通过工作台的分度、移位可以使工件相对于机床变换加工位置，工件在每一个加工位置上所完成的加工内容称为工位。4、工步在同一个工位上，要完成不同的表面加工时，其中加工表面、刀具、切削速度和进给量不变的情况下所完成的工位内容称为一个工步。5、走刀刀具在加工表面上切削一次所完成的工步内容。§1-2机械制造的生产组织一、生产纲领1、定义：企业根据市场需求和自身的生产能力决定的、在计划生产期内应当生产的产品的产量和进度计划称为第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页生产纲领。2、零件年生产纲领计算式为：N=Qn(1+α)(1+β)式中：N：零件的年生产纲领（件/年）；Q:产品的年产量（台/年）；n:单台产品该零件的数量（件/年）；α:该零件的备品率，以百分数计；β:该零件废品率，以百分数计。二、生产组织类型根据生产专业化程度的不同,生产组织类型可分为以下三种:1、单件生产:产品的种类多而同一产品产量很小，工作地点的加工对象完全不重复或很少重复。2、成批生产:成批生产的主要特征是工作的加工对象，周期性地进行轮换。按照批量的大小，成批生产又可分为小批生产、中批生产和大批生产三种类型。3、大量生产:产品的数量很大，大多数工作地点长期进行某一零件的某一道工序的加工。生产类型的划分主要决定于生产纲领，即年产量，但也要考虑产品本身的大小和结构的复杂程度。此外，...
