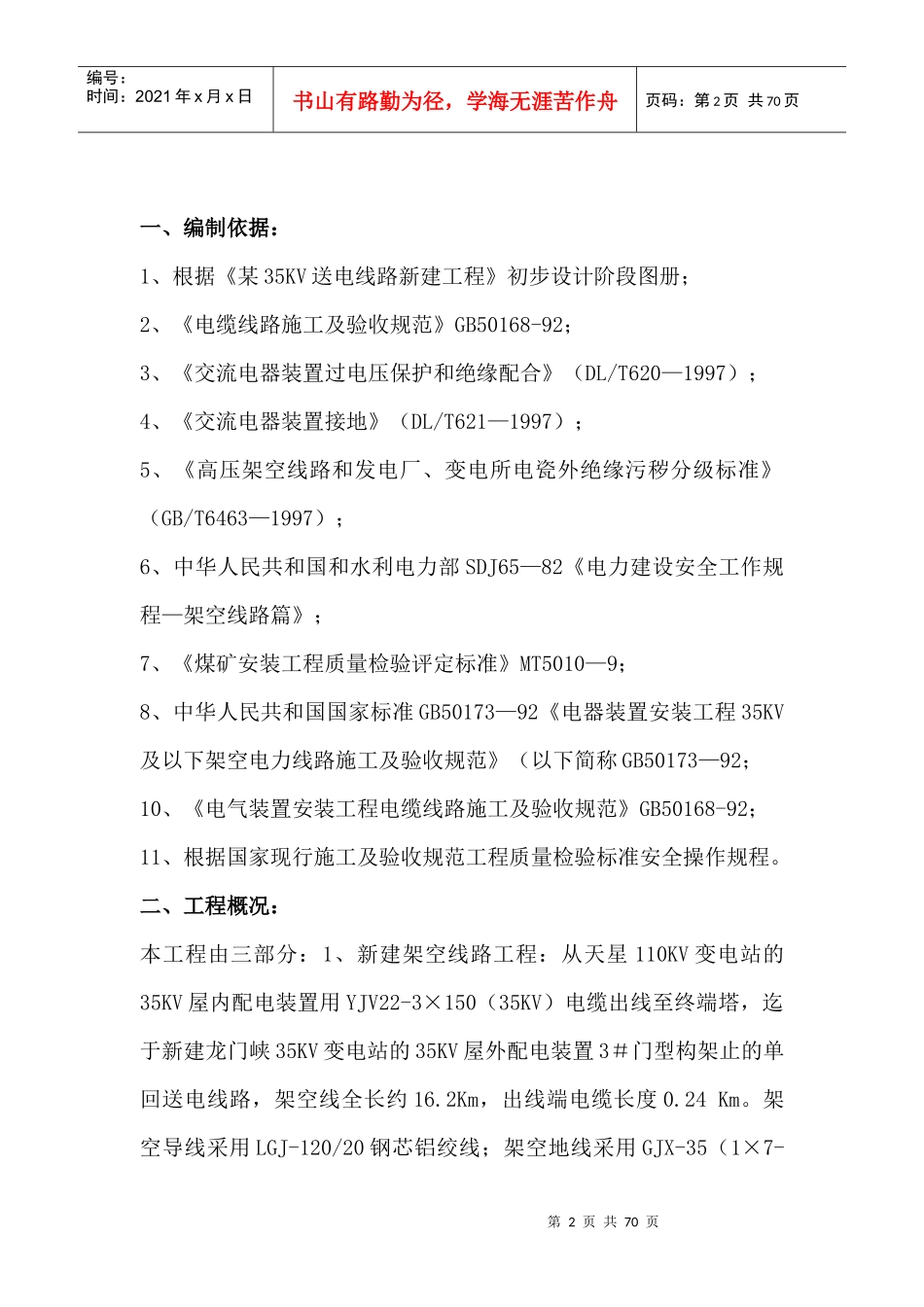

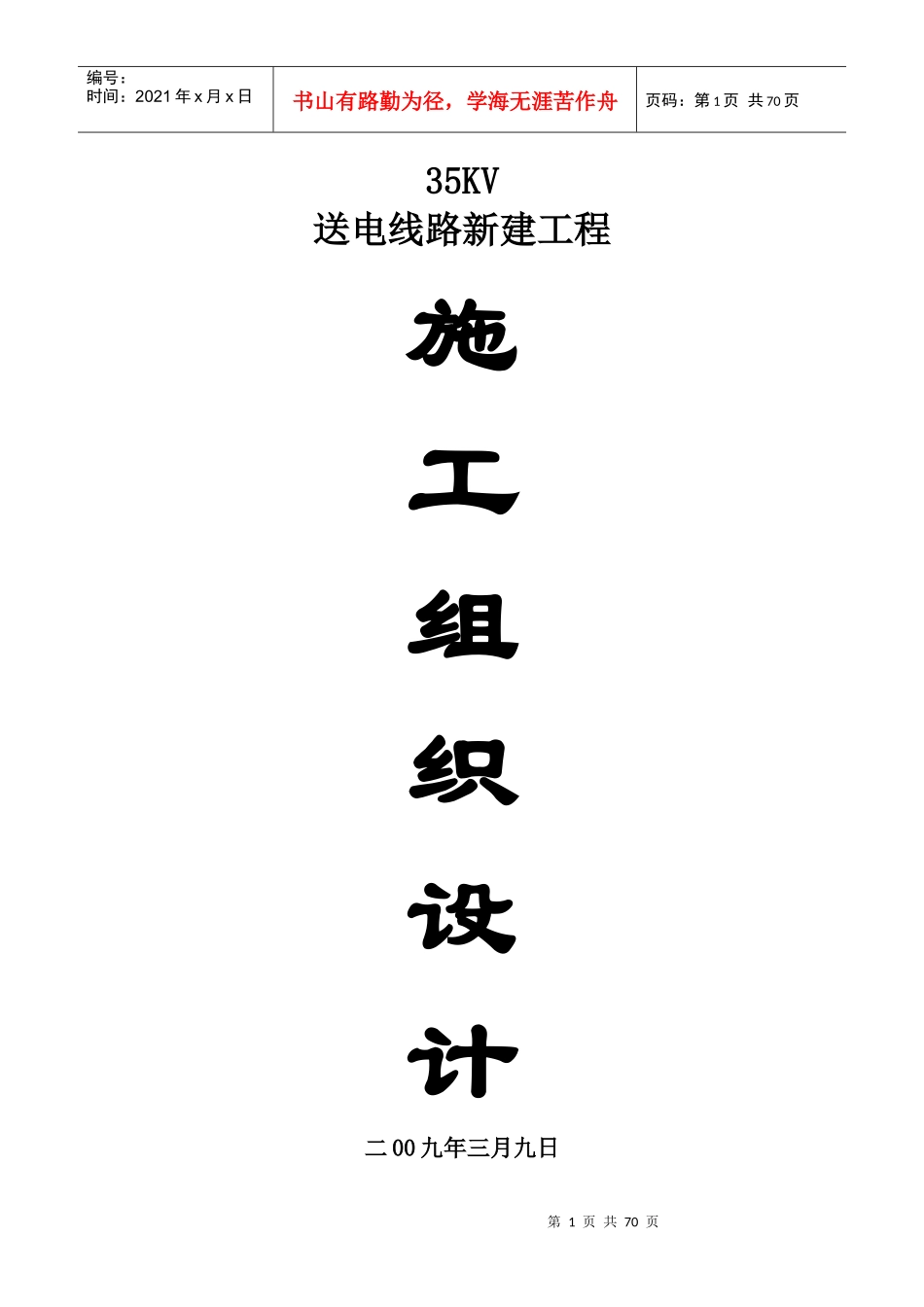

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页35KV送电线路新建工程施工组织设计二00九年三月九日第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页一、编制依据：1、根据《某35KV送电线路新建工程》初步设计阶段图册；2、《电缆线路施工及验收规范》GB50168-92；3、《交流电器装置过电压保护和绝缘配合》（DL/T620—1997）；4、《交流电器装置接地》（DL/T621—1997）；5、《高压架空线路和发电厂、变电所电瓷外绝缘污秽分级标准》（GB/T6463—1997）；6、中华人民共和国和水利电力部SDJ65—82《电力建设安全工作规程—架空线路篇》；7、《煤矿安装工程质量检验评定标准》MT5010—9；8、中华人民共和国国家标准GB50173—92《电器装置安装工程35KV及以下架空电力线路施工及验收规范》（以下简称GB50173—92；10、《电气装置安装工程电缆线路施工及验收规范》GB50168-92；11、根据国家现行施工及验收规范工程质量检验标准安全操作规程。二、工程概况：本工程由三部分：1、新建架空线路工程：从天星110KV变电站的35KV屋内配电装置用YJV22-3×150（35KV）电缆出线至终端塔，迄于新建龙门峡35KV变电站的35KV屋外配电装置3＃门型构架止的单回送电线路，架空线全长约16.2Km，出线端电缆长度0.24Km。架空导线采用LGJ-120/20钢芯铝绞线；架空地线采用GJX-35（1×7-第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页7.8-1270-A-YB/T183-2000）型稀土锌铝合金镀层钢绞线。全线导、地线采用铝合金节能型防振锤防振。共使用杆塔11种计65基，其中直线杆塔共5种累计26基，占全线杆塔总数的40﹪：转角及终端杆塔共6种累计39基，占全线杆塔总数的60﹪。全线杆塔均需逐基接地，采用浅埋风车式、水平布置接地体与自然接地体相结合的方式，接地体采用Φ10圆钢，引下线采用Φ12热镀锌圆钢，单杆采用一点引下接地，双杆采用二点引下接地，铁塔采用四点引下接地。此次投标为第二标段（总线路1/2杆塔处～龙门峡北矿35KV变电站）。2、龙门峡北矿35KV变电站安装工程。3、新建通讯系统工程:全长约18Km，充分利新建的某35KV送电线路，直接加挂于新建杆塔上，在档距较大时采用在档距中加设电杆的方法。采用ADSS自承式24芯光缆。三、施工组织：为确保此项工程按期保质的完成施工任务，我公司决定配备一批有丰富施工经验的技术人员和管理人员进行本次施工，其中外线工20人、普工20人、混凝土工15人，电工5人、起重工3人、管理人员5人，共68人，在施工时，也可根据施工需要进行人员调配。1、施工组织机构：（1）、为了保证本工程在统一指挥，统一领导，统一部署顺利进行施工，本工程实行项目经理负责制，组建项目经理领导班子，由项目经理负责施工的领导工作。项目经理部设：项目经理、质量管理、第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页安全管理、测量管理、材料管理、技术负责人等管理部门和人员。具体施工组织领导机构管理人员如下图：（2）、组织机构主要负责人简介：（3）、主要负责人及各部门主要职责：①、项目经理是某在本工程的指定代表,是本工程施工安全、质量第一负责人.其主要职责是:A、贯彻执行国家有关法律、法规和政策,执行本公司的各种规章制项目经理专职质检员技术员专职安检员施工队负责人测量员材料员第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页度及决议。B、全面负责工程的计划、技术、质量、安全、工期、文明施工、资金、降低成本等项目的管理,并组织实施。C、严格财经制度，加强财经管理，正确处理国家、企业、集体与个人利益之间的关系。E、对本工程施工进行有效控制,确保工程质量和工期，确保安全生产,努力提高经济效益。F、在我公司法人代表授权和委托范围内，负责组成项目班子,处理本工程施工有关的外部关系、签署有关合同。G、负责指挥本工程的生产、经营活动、调动人力、资金、物资等生产要素，保证施工任务和各项经济指标的完成...
