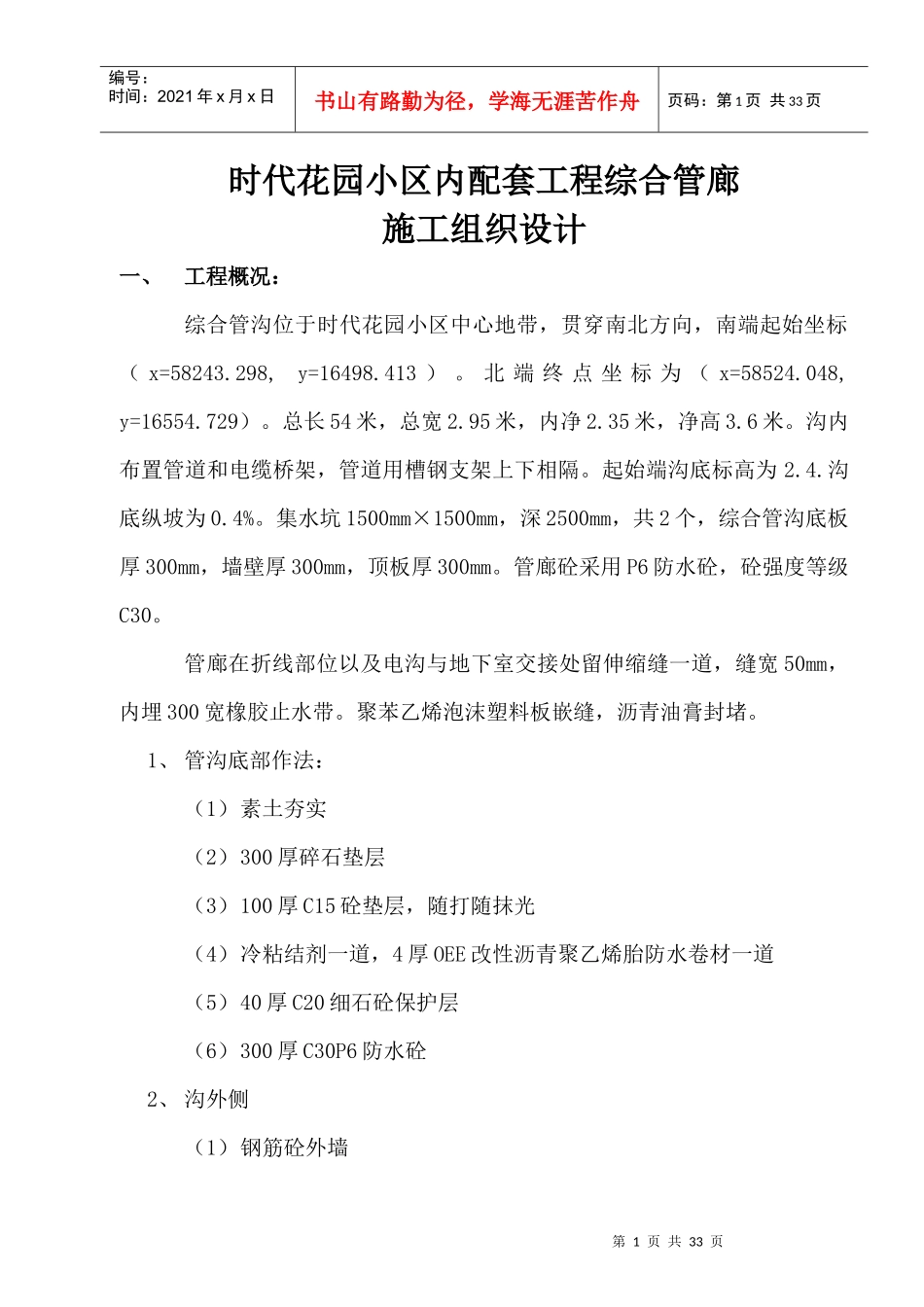

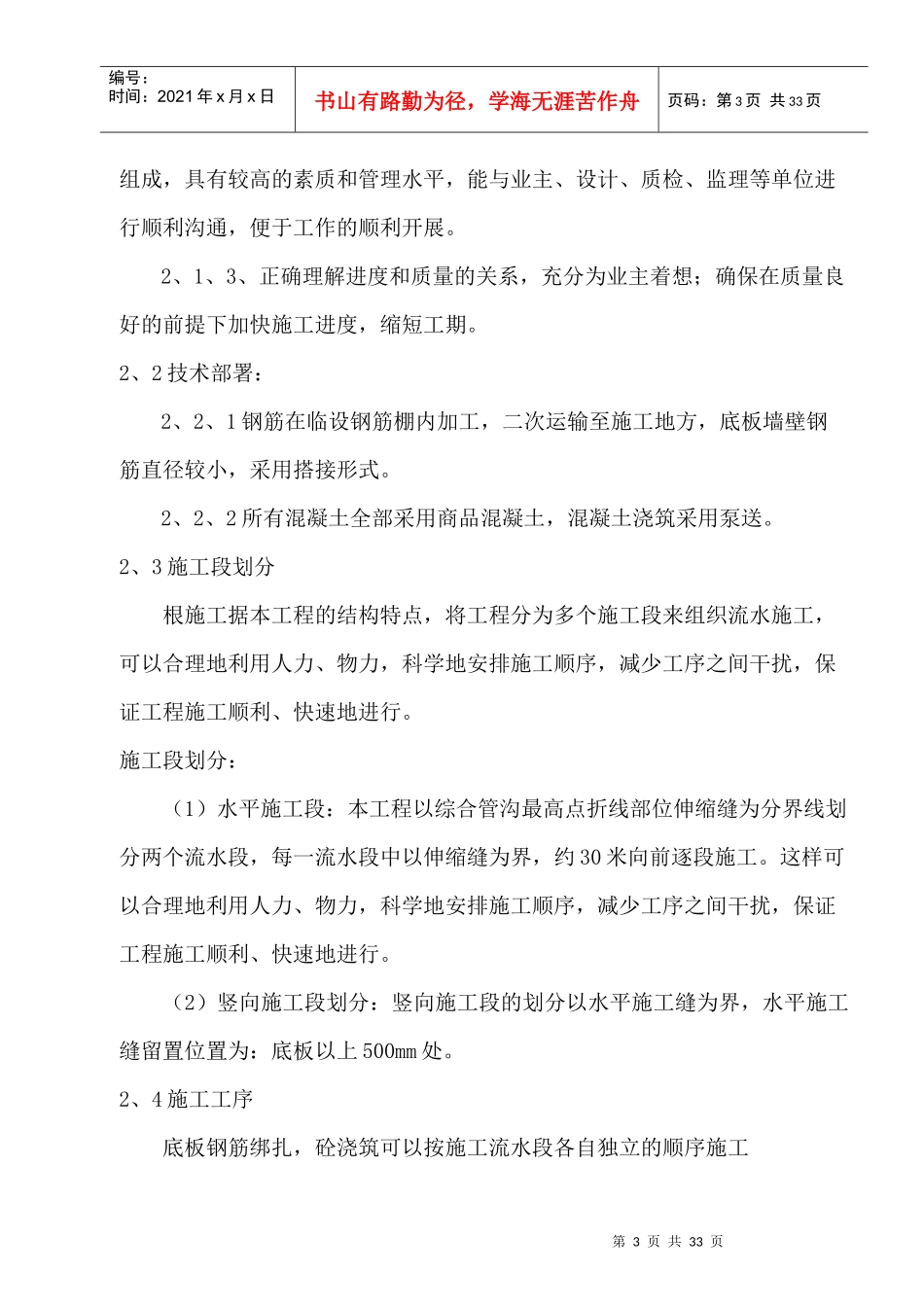

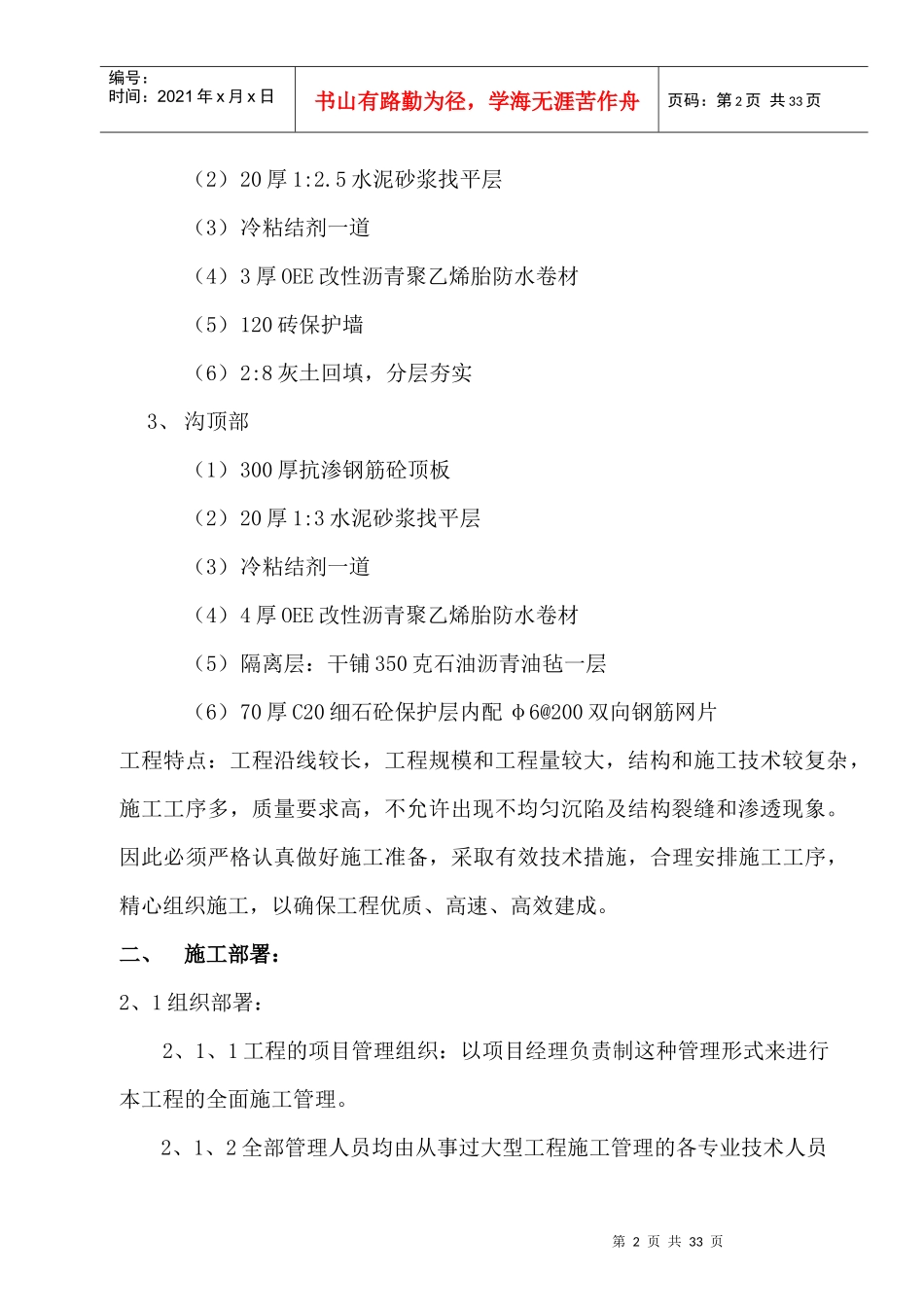

第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页时代花园小区内配套工程综合管廊施工组织设计一、工程概况:综合管沟位于时代花园小区中心地带,贯穿南北方向,南端起始坐标(x=58243.298,y=16498.413)。北端终点坐标为(x=58524.048,y=16554.729)。总长54米,总宽2.95米,内净2.35米,净高3.6米。沟内布置管道和电缆桥架,管道用槽钢支架上下相隔。起始端沟底标高为2.4.沟底纵坡为0.4%。集水坑1500mm×1500mm,深2500mm,共2个,综合管沟底板厚300mm,墙壁厚300mm,顶板厚300mm。管廊砼采用P6防水砼,砼强度等级C30。管廊在折线部位以及电沟与地下室交接处留伸缩缝一道,缝宽50mm,内埋300宽橡胶止水带。聚苯乙烯泡沫塑料板嵌缝,沥青油膏封堵。1、管沟底部作法:(1)素土夯实(2)300厚碎石垫层(3)100厚C15砼垫层,随打随抹光(4)冷粘结剂一道,4厚OEE改性沥青聚乙烯胎防水卷材一道(5)40厚C20细石砼保护层(6)300厚C30P6防水砼2、沟外侧(1)钢筋砼外墙第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页(2)20厚1:2.5水泥砂浆找平层(3)冷粘结剂一道(4)3厚OEE改性沥青聚乙烯胎防水卷材(5)120砖保护墙(6)2:8灰土回填,分层夯实3、沟顶部(1)300厚抗渗钢筋砼顶板(2)20厚1:3水泥砂浆找平层(3)冷粘结剂一道(4)4厚OEE改性沥青聚乙烯胎防水卷材(5)隔离层:干铺350克石油沥青油毡一层(6)70厚C20细石砼保护层内配φ6@200双向钢筋网片工程特点:工程沿线较长,工程规模和工程量较大,结构和施工技术较复杂,施工工序多,质量要求高,不允许出现不均匀沉陷及结构裂缝和渗透现象。因此必须严格认真做好施工准备,采取有效技术措施,合理安排施工工序,精心组织施工,以确保工程优质、高速、高效建成。二、施工部署:2、1组织部署:2、1、1工程的项目管理组织:以项目经理负责制这种管理形式来进行本工程的全面施工管理。2、1、2全部管理人员均由从事过大型工程施工管理的各专业技术人员第3页共33页第2页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共33页组成,具有较高的素质和管理水平,能与业主、设计、质检、监理等单位进行顺利沟通,便于工作的顺利开展。2、1、3、正确理解进度和质量的关系,充分为业主着想;确保在质量良好的前提下加快施工进度,缩短工期。2、2技术部署:2、2、1钢筋在临设钢筋棚内加工,二次运输至施工地方,底板墙壁钢筋直径较小,采用搭接形式。2、2、2所有混凝土全部采用商品混凝土,混凝土浇筑采用泵送。2、3施工段划分根施工据本工程的结构特点,将工程分为多个施工段来组织流水施工,可以合理地利用人力、物力,科学地安排施工顺序,减少工序之间干扰,保证工程施工顺利、快速地进行。施工段划分:(1)水平施工段:本工程以综合管沟最高点折线部位伸缩缝为分界线划分两个流水段,每一流水段中以伸缩缝为界,约30米向前逐段施工。这样可以合理地利用人力、物力,科学地安排施工顺序,减少工序之间干扰,保证工程施工顺利、快速地进行。(2)竖向施工段划分:竖向施工段的划分以水平施工缝为界,水平施工缝留置位置为:底板以上500mm处。2、4施工工序底板钢筋绑扎,砼浇筑可以按施工流水段各自独立的顺序施工第4页共33页第3页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共33页施工顺序如下:测量放线→土方开挖→300mm厚碎石垫层→C15砼垫层→砌砖胎模→底板钢筋→底板砼→沟壁钢筋→沟壁模→沟顶模→沟顶筋→沟壁顶砼→伸缩缝处理→沟壁抹灰、防水→防水层保护墙→灰土回填(管道、电气管线适时穿插)→土建安装收尾。2.5施工准备2.5.1、技术准备(1)、检验、校正测量仪器,复核、建立测量控制点及轴线,经复核后固定保存。(2)、组织有关人员学习图纸,了解设计意图及要求对图纸疑点认真记录汇总,准备图纸会审。(3)、参照施工组织设计、编制详细的可行的分部分项工程施工方案和施工措施,明确本工程的关键工序和特殊过程,编制作业指导书指导施工,并对其实施全过程...
