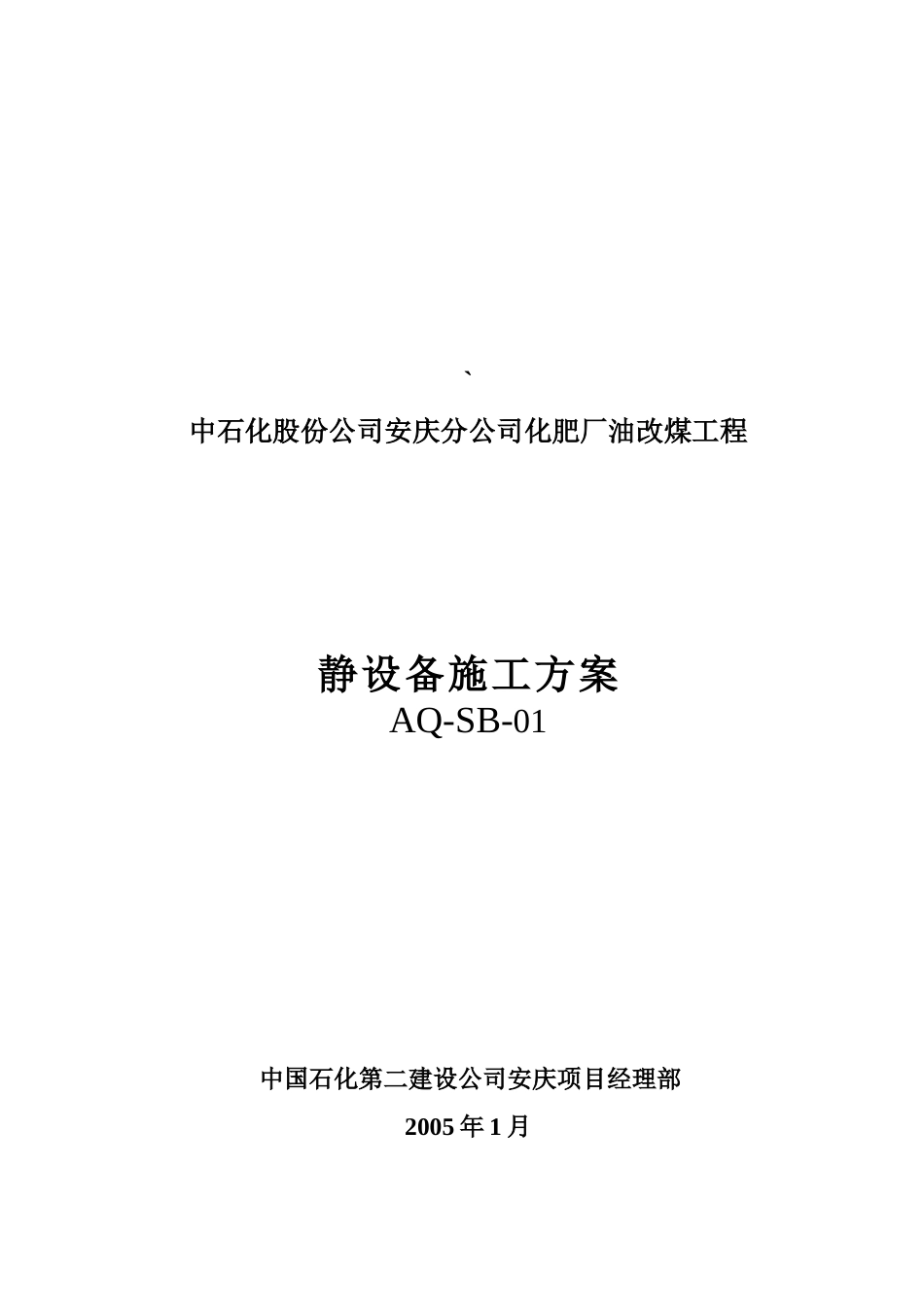

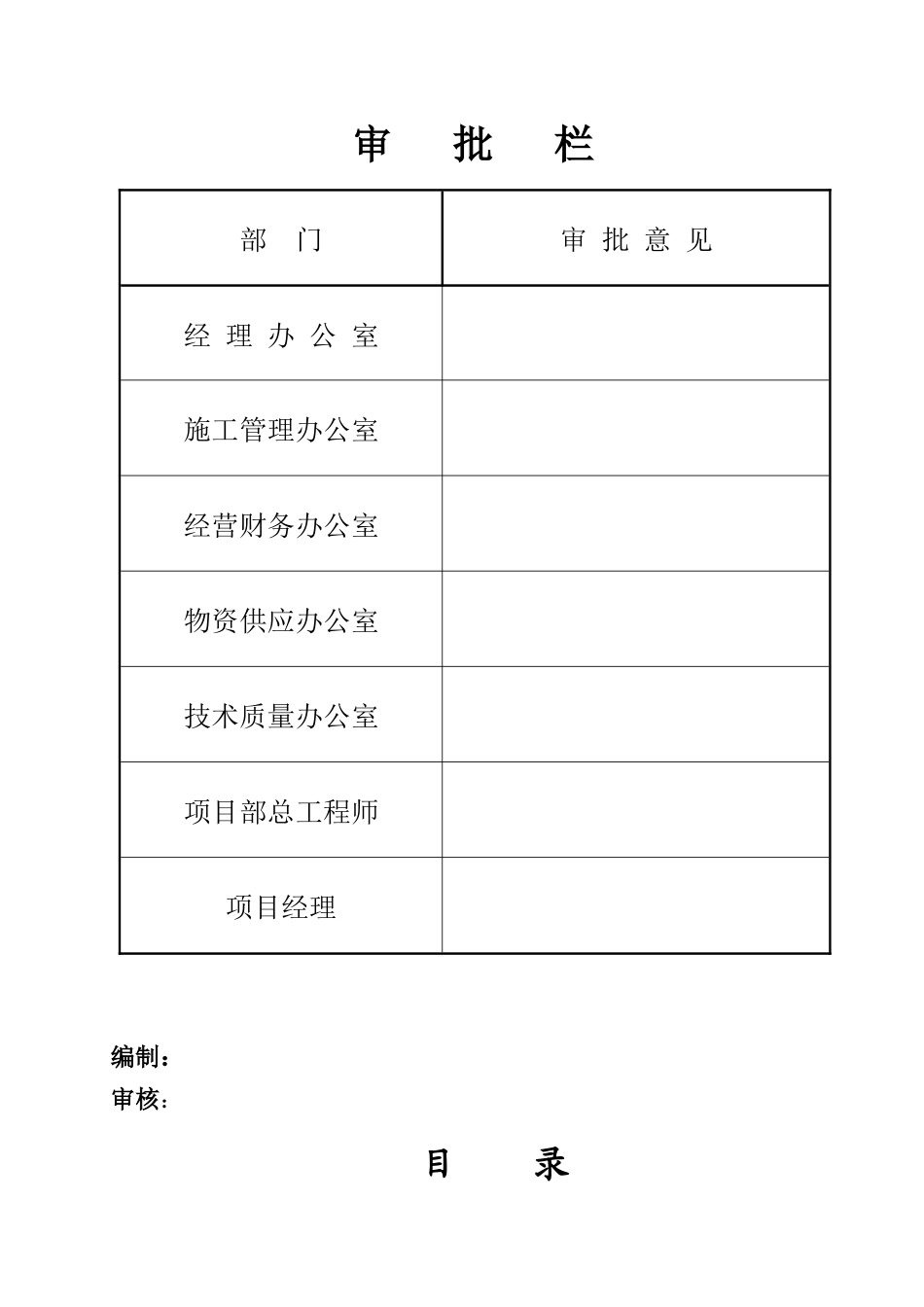

`中石化股份公司安庆分公司化肥厂油改煤工程静设备施工方案AQ-SB-01中国石化第二建设公司安庆项目经理部2005年1月审批栏部门审批意见经理办公室施工管理办公室经营财务办公室物资供应办公室技术质量办公室项目部总工程师项目经理编制：审核：目录1.0工程概况本工程共有静设备265台，气化装置有设备211台，主要集中布置在总高度97m的混凝土及钢结构框架内。静设备安装基础形式分为钢结构基础、混凝土基础和称重系统支座三种安装方式。本装置的关键设备为气化炉、导管及合成气冷却器组合成的联合设备重量为1200吨，分四段到货，现场组对安装（吊装组焊由宁波工程公司进行）。空分装置有静设备54台，其中有3台塔分段到货，现场组对安装。其余设备均为整体安装。2.0编制依据及规范中国石化集团宁波工程公司提供的图纸中石化二公司安庆项目部编制的《施工组织设计》中石化二公司企业标准《质量管理和质量保证体系的第一部分：指南》……………….…………………………………………………………………….9004.1idtISO9004-1：2002中石化二公司企业标准《安全、环境与健康管理手册》………..…QG/SE11.01-2002中石化二公司企业标准《质量手册》…………………………………..QG/SE18.01-2002《钢制压力容器》………………………………………………………………...GB/50-1998《钢制压力容器焊接规程》……………………………………….………….JB/T4709-2000《中低压化工设备施工及验收规范》……………………………………………..HGJ209-83《高压化工设备施工及验收规范》……………………………………….…HGJ208-83《化工塔类设备施工及验收规范》…………………………….………………….HGJ211-85《现场设备工业管道焊接施工及验收规范》…………….……….…………..GB50236-1998《石油化工企业换热设备施工及验收规范》…………………………………SH3532-1995《钢制压力容器焊接工艺评定》………………………………………………..JB4708-2000《压力容器无损检测》……………..……………………………….……………...JB4730-94《钢制塔式容器》…………………………………………………………………..JB4710-923.0施工原则3.1设备进入现场的顺序应按《大件吊装施工方案》的吊装顺序进行，框架内设备应从下至上、先远后近、先大后小的吊装原则进行吊装。3.2整体到货的设备，对于能直接吊装就位的，采取吊车一次吊装就位的方法进行安装。对于安装在混凝土框架内部的设备采用吊车与倒链配合进行吊装。3.3安装在混凝土框架内的大型设备（EL35m以下），应利用吊装预留孔从混凝土框架顶部吊入安装就位；没有吊装预留孔将设备用吊车吊到相应的平台上，利用滚杠将设备运倒吊装位置，用卷扬机或倒链将设备吊装就位。3.4对于到货晚的大型设备（V1301、V1302、V1303、V1401等）在钢结构施工时提前预留安装位置，部分钢结构暂不安装。待设备到货安装后再完善剩余钢结构的施工。具体预留的部分见《大件吊装方案》。3.5对于框架内的立式设备，设备有劳动保护平台的，尽量使劳动保护平台与设备一起吊装安装。3.6设备安装前，应首先确定其标高、方位，然后根据基础验收情况确定垫铁规格数量。设备就位后应按有关规范对设备进行找正、找平。分段安装的设备在焊接、热处理、无损检测、内件组装完后，按要求进行水压试验，并做基础沉降试验。3.7设备内件的安装应在设备安装找正二次灌浆后进行，内件质量应符合有关规定。填料安装应在其设备找正灌浆后，投产前一个月进行。3.8卧式设备的梯子平台待设备找正后再安装，安装时要注意横平竖直。3.9设备在中交前其内部均应清扫清洁，并作好“隐蔽工程记录”，经宁波工程公司、监理工程公司检查确认后封闭。3.10本装置设备材质特殊，还有一些设备出厂前已经热处理，施工中作好设备防护工作，设备表面上不得打火及施焊。3.11所有设备在一次灌浆配管后，卧式设备应松开滑动端的螺栓，立式换热器的膨胀节螺栓应松开，保证设备的正常滑动。4.0验收工作4.1基础验收：所有设备到货后先进行检查验收，设备安装前验收基础，并准备垫铁及安装工具，垫铁的数量规格应进行载...
