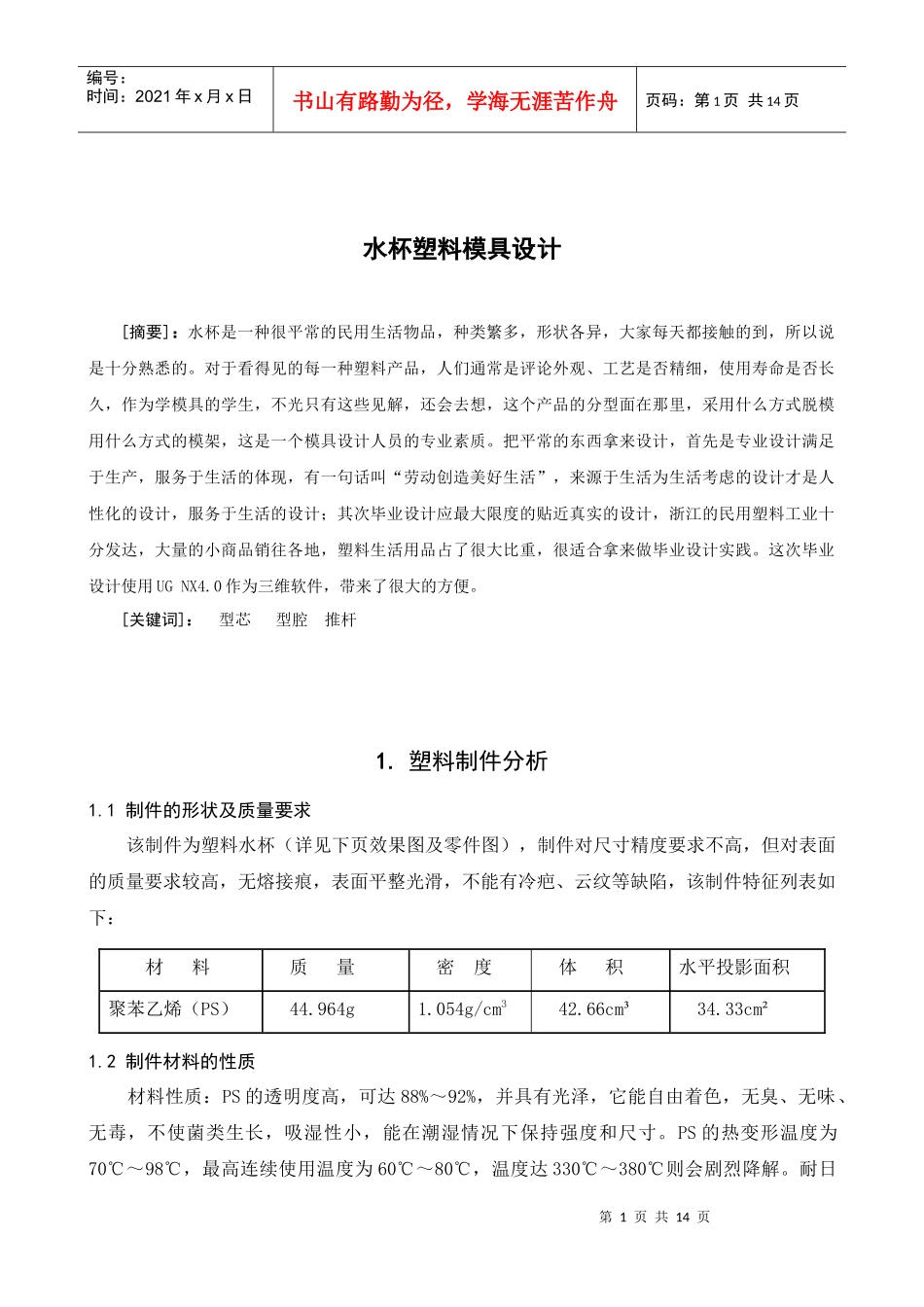

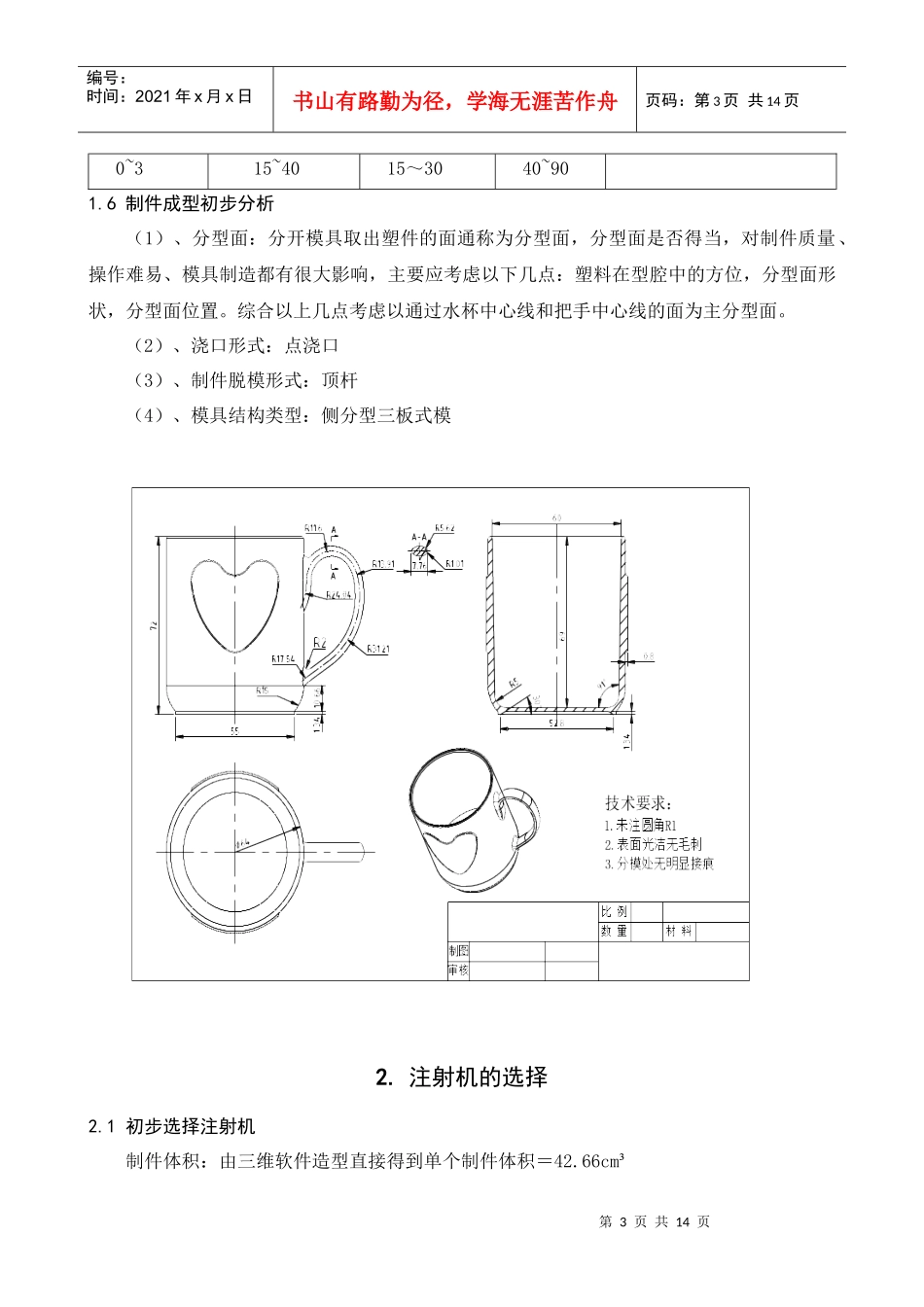

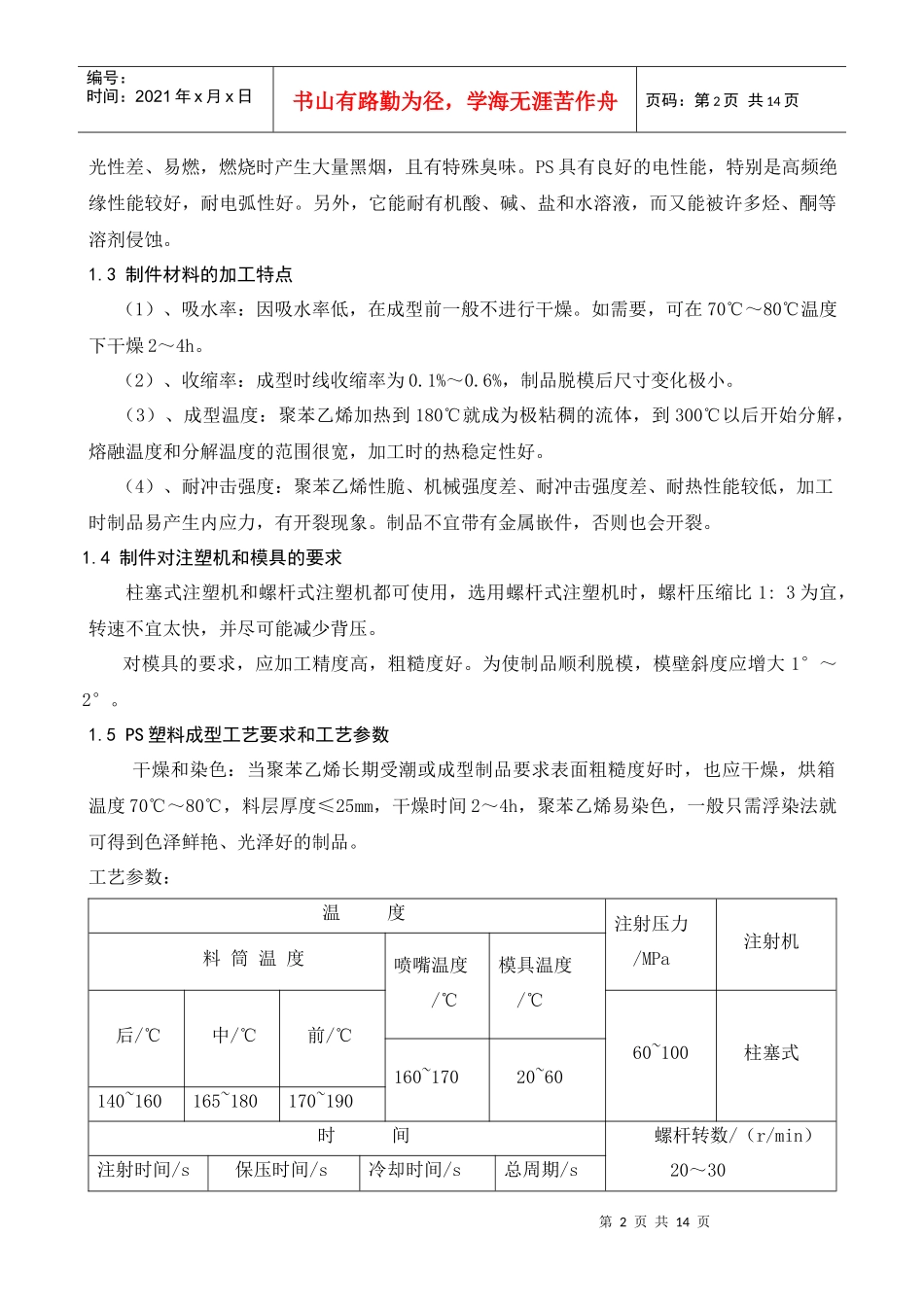

第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页水杯塑料模具设计[摘要]:水杯是一种很平常的民用生活物品,种类繁多,形状各异,大家每天都接触的到,所以说是十分熟悉的。对于看得见的每一种塑料产品,人们通常是评论外观、工艺是否精细,使用寿命是否长久,作为学模具的学生,不光只有这些见解,还会去想,这个产品的分型面在那里,采用什么方式脱模用什么方式的模架,这是一个模具设计人员的专业素质。把平常的东西拿来设计,首先是专业设计满足于生产,服务于生活的体现,有一句话叫“劳动创造美好生活”,来源于生活为生活考虑的设计才是人性化的设计,服务于生活的设计;其次毕业设计应最大限度的贴近真实的设计,浙江的民用塑料工业十分发达,大量的小商品销往各地,塑料生活用品占了很大比重,很适合拿来做毕业设计实践。这次毕业设计使用UGNX4.0作为三维软件,带来了很大的方便。[关键词]:型芯型腔推杆1.塑料制件分析1.1制件的形状及质量要求该制件为塑料水杯(详见下页效果图及零件图),制件对尺寸精度要求不高,但对表面的质量要求较高,无熔接痕,表面平整光滑,不能有冷疤、云纹等缺陷,该制件特征列表如下:1.2制件材料的性质材料性质:PS的透明度高,可达88%~92%,并具有光泽,它能自由着色,无臭、无味、无毒,不使菌类生长,吸湿性小,能在潮湿情况下保持强度和尺寸。PS的热变形温度为70℃~98℃,最高连续使用温度为60℃~80℃,温度达330℃~380℃则会剧烈降解。耐日材料质量密度体积水平投影面积聚苯乙烯(PS)44.964g1.054g/cm342.66cm³34.33cm²第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页光性差、易燃,燃烧时产生大量黑烟,且有特殊臭味。PS具有良好的电性能,特别是高频绝缘性能较好,耐电弧性好。另外,它能耐有机酸、碱、盐和水溶液,而又能被许多烃、酮等溶剂侵蚀。1.3制件材料的加工特点(1)、吸水率:因吸水率低,在成型前一般不进行干燥。如需要,可在70℃~80℃温度下干燥2~4h。(2)、收缩率:成型时线收缩率为0.1%~0.6%,制品脱模后尺寸变化极小。(3)、成型温度:聚苯乙烯加热到180℃就成为极粘稠的流体,到300℃以后开始分解,熔融温度和分解温度的范围很宽,加工时的热稳定性好。(4)、耐冲击强度:聚苯乙烯性脆、机械强度差、耐冲击强度差、耐热性能较低,加工时制品易产生内应力,有开裂现象。制品不宜带有金属嵌件,否则也会开裂。1.4制件对注塑机和模具的要求柱塞式注塑机和螺杆式注塑机都可使用,选用螺杆式注塑机时,螺杆压缩比1:3为宜,转速不宜太快,并尽可能减少背压。对模具的要求,应加工精度高,粗糙度好。为使制品顺利脱模,模壁斜度应增大1°~2°。1.5PS塑料成型工艺要求和工艺参数干燥和染色:当聚苯乙烯长期受潮或成型制品要求表面粗糙度好时,也应干燥,烘箱温度70℃~80℃,料层厚度≤25mm,干燥时间2~4h,聚苯乙烯易染色,一般只需浮染法就可得到色泽鲜艳、光泽好的制品。工艺参数:温度注射压力/MPa注射机料筒温度喷嘴温度/℃模具温度/℃后/℃中/℃前/℃60~100柱塞式160~17020~60140~160165~180170~190时间螺杆转数/(r/min)20~30注射时间/s保压时间/s冷却时间/s总周期/s第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页0~315~4015~3040~901.6制件成型初步分析(1)、分型面:分开模具取出塑件的面通称为分型面,分型面是否得当,对制件质量、操作难易、模具制造都有很大影响,主要应考虑以下几点:塑料在型腔中的方位,分型面形状,分型面位置。综合以上几点考虑以通过水杯中心线和把手中心线的面为主分型面。(2)、浇口形式:点浇口(3)、制件脱模形式:顶杆(4)、模具结构类型:侧分型三板式模2.注射机的选择2.1初步选择注射机制件体积:由三维软件造型直接得到单个制件体积=42.66cm³第4页共14页第3页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页V1=42.66×2=85.32cm2模具采用一模两腔,材料为PS。材料密度为1.0...
