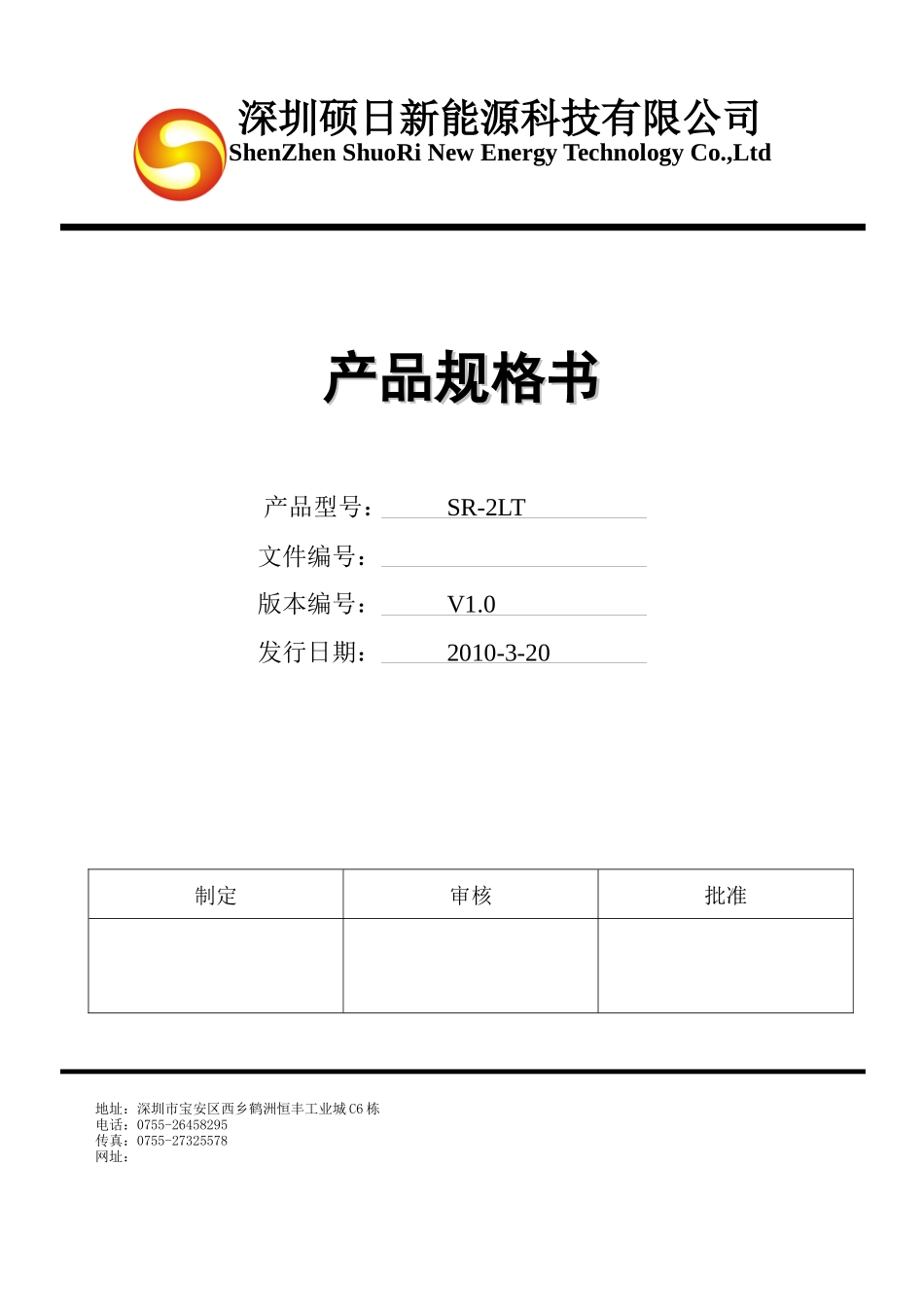

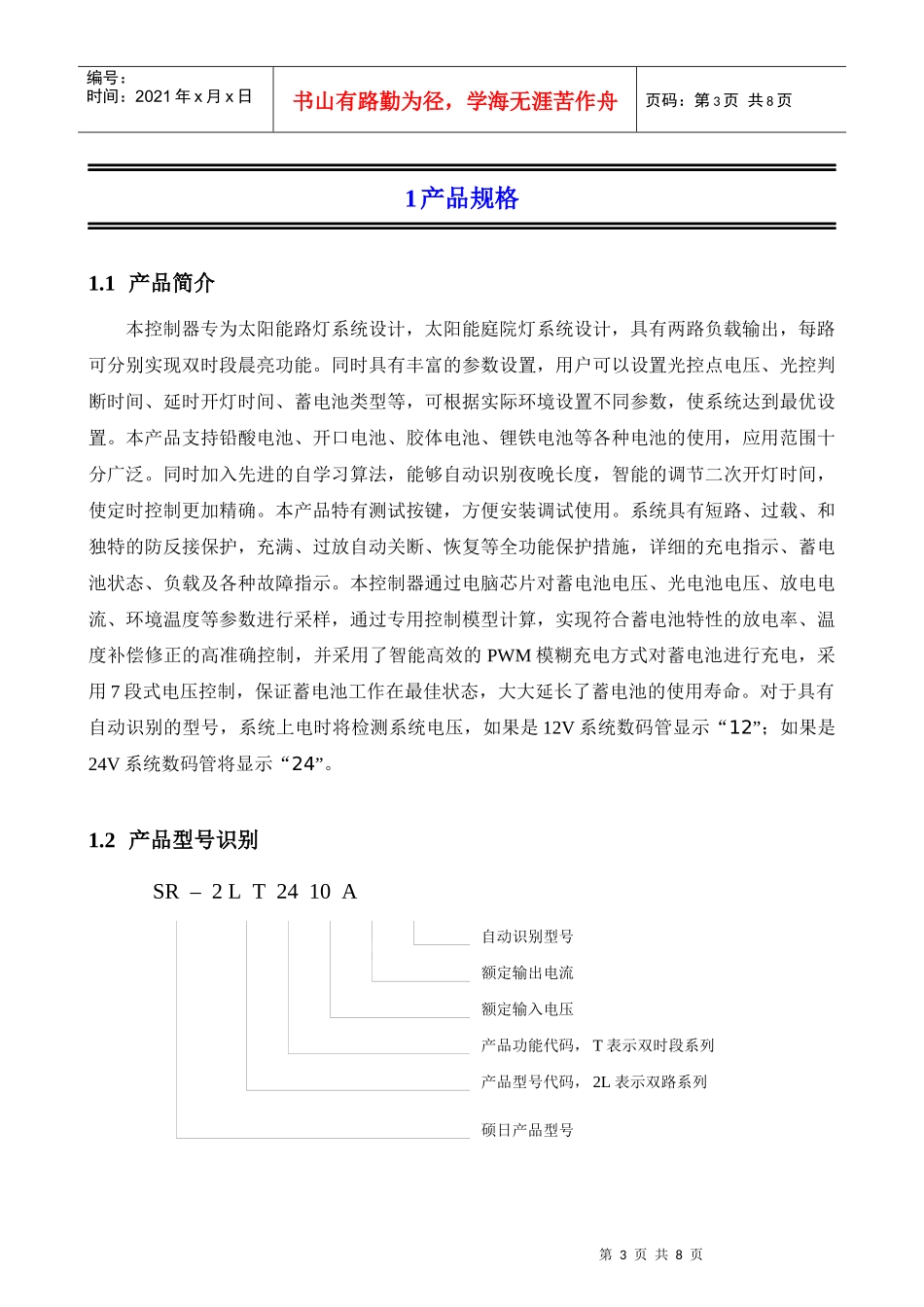

产品规格书产品规格书产品型号：SR-2LT文件编号：版本编号：V1.0发行日期：2010-3-20制定审核批准地址：深圳市宝安区西乡鹤洲恒丰工业城C6栋电话：0755-26458295传真：0755-27325578网址：深圳硕日新能源科技有限公司ShenZhenShuoRiNewEnergyTechnologyCo.,Ltd第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录第3页共8页第2页共8页SR–2LT2410A额定输出电流自动识别型号额定输入电压产品功能代码，T表示双时段系列产品型号代码，2L表示双路系列硕日产品型号编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1产品规格1.1产品简介本控制器专为太阳能路灯系统设计，太阳能庭院灯系统设计，具有两路负载输出，每路可分别实现双时段晨亮功能。同时具有丰富的参数设置，用户可以设置光控点电压、光控判断时间、延时开灯时间、蓄电池类型等，可根据实际环境设置不同参数，使系统达到最优设置。本产品支持铅酸电池、开口电池、胶体电池、锂铁电池等各种电池的使用，应用范围十分广泛。同时加入先进的自学习算法，能够自动识别夜晚长度，智能的调节二次开灯时间，使定时控制更加精确。本产品特有测试按键，方便安装调试使用。系统具有短路、过载、和独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高准确控制，并采用了智能高效的PWM模糊充电方式对蓄电池进行充电，采用7段式电压控制，保证蓄电池工作在最佳状态，大大延长了蓄电池的使用寿命。对于具有自动识别的型号，系统上电时将检测系统电压，如果是12V系统数码管显示“12”；如果是24V系统数码管将显示“24”。1.2产品型号识别第4页共8页第3页共8页晚上亮灯时间负载关闭晨亮时间编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1.3基本参数参数密封电池开口电池胶体电池锂铁电池空载损耗<5mA充电回路压降不大于0.20V放电回路压降不大于0.15V超压保护17.0V提升充电电压14.6V14.4V14.8V15.0V直充充电电压14.4V14.2V14.6V14.8V浮充电压13.6V13.6V13.8V14.4V充电返回电压13.2V13.2V13.2V13.2V过放返回电压12.5V12.5V12.4V12.6V欠压电压12.0V12.0V11.8V11.8V过放电压11.1V11.3V10.8V10.8V充电方式串联PWM工作温度-35℃至+65℃其中锂铁电池参数仅供参考，可根据用户实际所用电池参数进行修改。1.4双时段功能控制器两路均可设置为双时段功能，设置为双时段功能后，负载晚上亮灯一段时间后关闭，天亮之前再次亮灯，等到白天时再关闭。1.自学习夜晚时间长度：≤15小时2.晚上亮灯时间：≤14小时3.晨亮时间：≤14小时第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页1.5参数设置表模式数码管显示调节项目参数范围参数数码管显示参数数码管显示说明1﹒负载1晚上亮灯时间0～14小时0～4﹒0～9表示0～9个小时0﹒～4﹒表示10～14个小时2﹒负载1晨亮时间0～14小时0～4﹒0～9表示0～9个小时0﹒～4﹒表示10～14个小时3﹒负载2晚上亮灯时间0～14小时0～4﹒0～9表示0～9个小时0﹒～4﹒表示10～14个小时4﹒负载2晨亮时间0～14小时0～4﹒0～9表示0～9个小时0﹒～4﹒表示10～14个小时5﹒光控点电压4～10V4～0﹒4～9表示4～9V0﹒表示10V6﹒光控判断时间1～10分钟1～0﹒1～9表示1～9分钟0﹒表示10分钟7﹒延时开灯时间0～50分钟0～0﹒0～9表示0×5～9×5=45分钟0﹒表示10×5=50分钟8﹒每晚强制亮灯0～10～10表示每晚亮灯功能关闭1表示每晚亮灯功能开启9﹒电池类型1～41～41：密封电池2：开口电池3：胶体电池4：锂铁电池1.6光控点电压光控点电压可调：4V～10V，出厂默认5V/12；10V/24V。数码管显示4567890﹒光控点电压4V5V6V7V8V9V10V1.7光控判断时间光控判断时间为光控判断滤波时间，时间越长滤波效果越好，抗干扰越强，出厂默认10分钟。数码管显示1234567890﹒光控判断时间1min2min3min4min5min6min7m...
