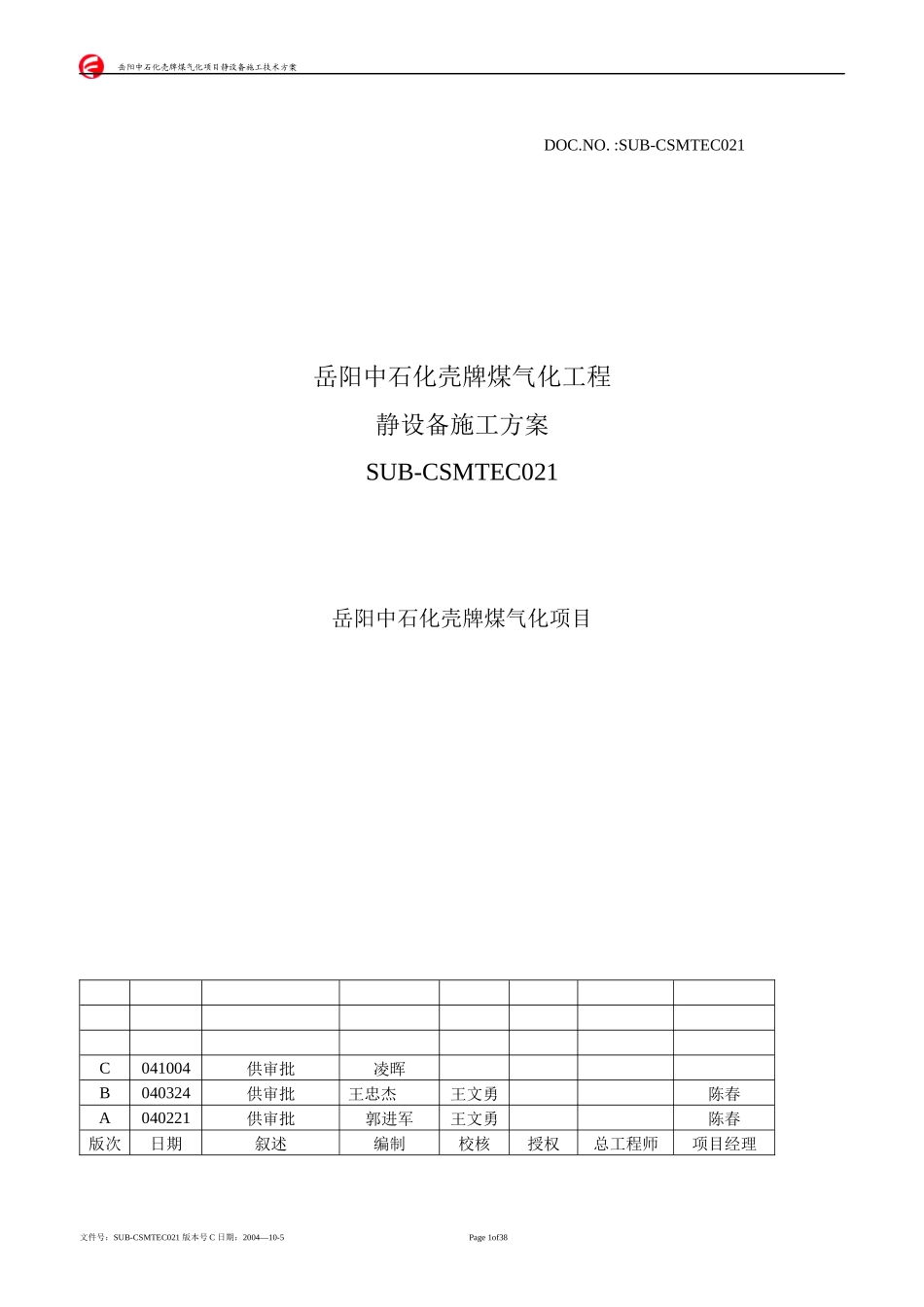

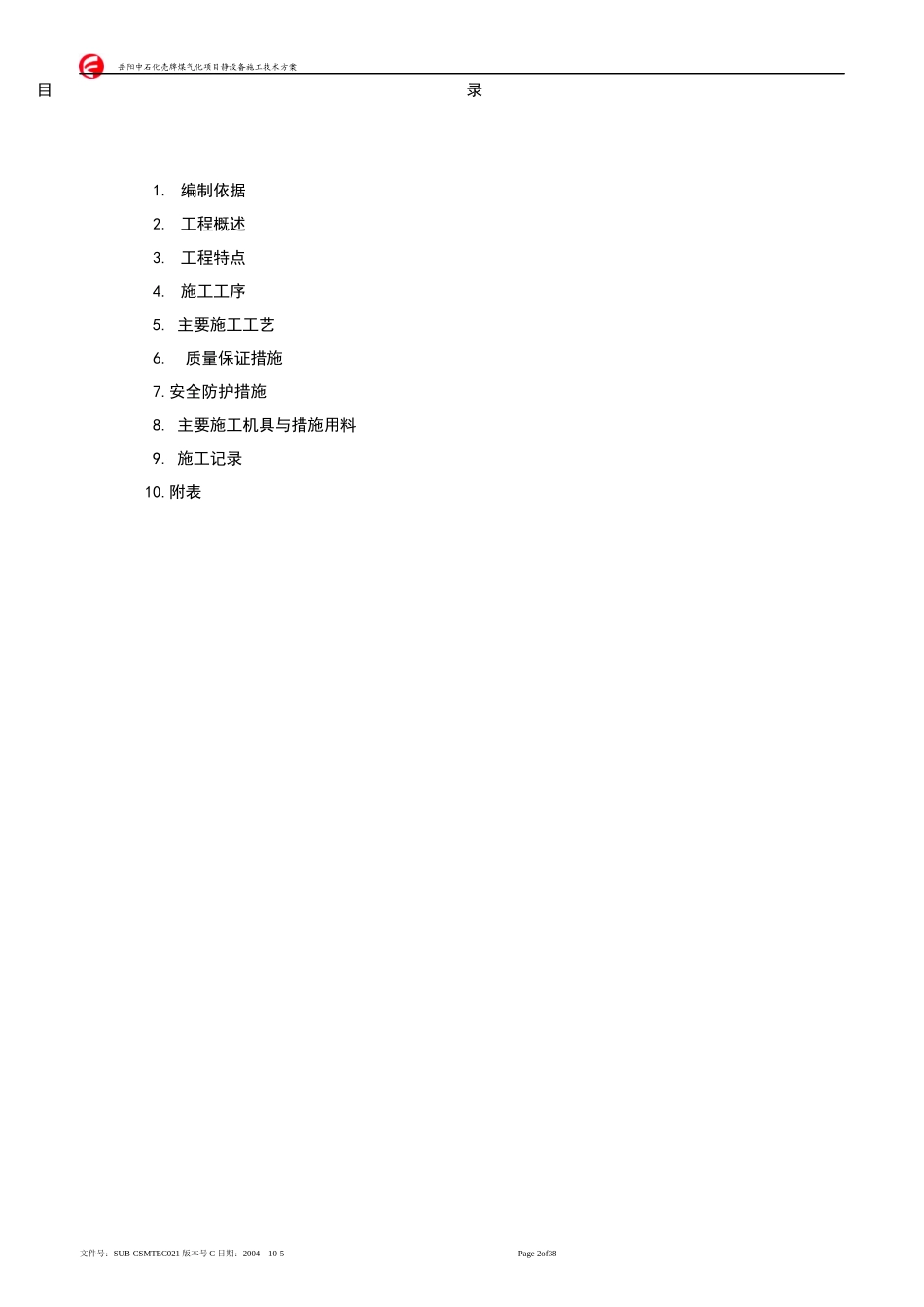

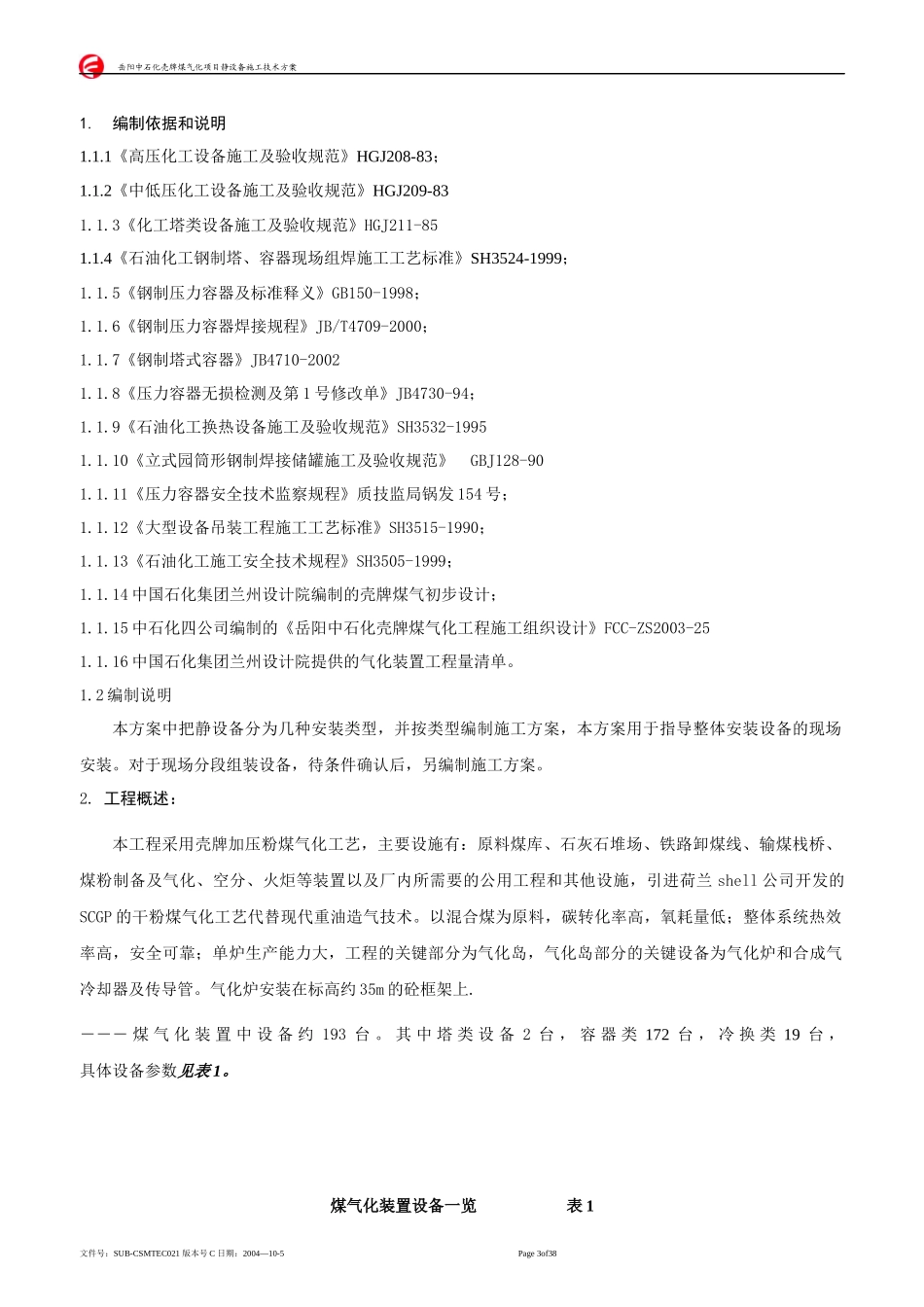

岳阳中石化壳牌煤气化项目静设备施工技术方案DOC.NO.:SUB-CSMTEC021岳阳中石化壳牌煤气化工程静设备施工方案SUB-CSMTEC021岳阳中石化壳牌煤气化项目C041004供审批凌晖B040324供审批王忠杰王文勇陈春A040221供审批郭进军王文勇陈春版次日期叙述编制校核授权总工程师项目经理文件号：SUB-CSMTEC021版本号C日期：2004—10-5Page1of38岳阳中石化壳牌煤气化项目静设备施工技术方案目录1.编制依据2.工程概述3.工程特点4.施工工序5.主要施工工艺6.质量保证措施7.安全防护措施8.主要施工机具与措施用料9.施工记录10.附表文件号：SUB-CSMTEC021版本号C日期：2004—10-5Page2of38岳阳中石化壳牌煤气化项目静设备施工技术方案1.编制依据和说明1.1.1《高压化工设备施工及验收规范》HGJ208-83；1.1.2《中低压化工设备施工及验收规范》HGJ209-831.1.3《化工塔类设备施工及验收规范》HGJ211-851.1.4《石油化工钢制塔、容器现场组焊施工工艺标准》SH3524-1999；1.1.5《钢制压力容器及标准释义》GB150-1998；1.1.6《钢制压力容器焊接规程》JB/T4709-2000；1.1.7《钢制塔式容器》JB4710-20021.1.8《压力容器无损检测及第1号修改单》JB4730-94；1.1.9《石油化工换热设备施工及验收规范》SH3532-19951.1.10《立式园筒形钢制焊接储罐施工及验收规范》GBJ128-901.1.11《压力容器安全技术监察规程》质技监局锅发154号；1.1.12《大型设备吊装工程施工工艺标准》SH3515-1990；1.1.13《石油化工施工安全技术规程》SH3505-1999；1.1.14中国石化集团兰州设计院编制的壳牌煤气初步设计；1.1.15中石化四公司编制的《岳阳中石化壳牌煤气化工程施工组织设计》FCC-ZS2003-251.1.16中国石化集团兰州设计院提供的气化装置工程量清单。1.2编制说明本方案中把静设备分为几种安装类型，并按类型编制施工方案，本方案用于指导整体安装设备的现场安装。对于现场分段组装设备，待条件确认后，另编制施工方案。2.工程概述：本工程采用壳牌加压粉煤气化工艺，主要设施有：原料煤库、石灰石堆场、铁路卸煤线、输煤栈桥、煤粉制备及气化、空分、火炬等装置以及厂内所需要的公用工程和其他设施，引进荷兰shell公司开发的SCGP的干粉煤气化工艺代替现代重油造气技术。以混合煤为原料，碳转化率高，氧耗量低；整体系统热效率高，安全可靠；单炉生产能力大，工程的关键部分为气化岛，气化岛部分的关键设备为气化炉和合成气冷却器及传导管。气化炉安装在标高约35m的砼框架上.―――煤气化装置中设备约193台。其中塔类设备2台，容器类172台，冷换类19台，具体设备参数见表1。煤气化装置设备一览表1文件号：SUB-CSMTEC021版本号C日期：2004—10-5Page3of38岳阳中石化壳牌煤气化项目静设备施工技术方案序号设备位号设备名称设备规格主体材质数量单重(t)安装标高(m)一11001F-1101A/B/C惰性气体发生器CS.+1Cr18Ni9Ti310.21+16.52S-1101A/B/C原煤仓放空过滤器φ1300*3500组合件31.30+35.003S-1103A/B/C布袋φ8000*15830组合件3125.00+82.004S-1104石灰石粉仓过滤器组合件11.30+23.55V-1101A/B/C原煤仓碳钢342.00+35.006V-1102石灰石粉仓φ5000*12000碳钢121.00+23.57V-1103A/B/C石灰石配料箱φ1500*碳钢31.75+8.0二12001S-1201A/B粉煤过滤器10480*3510*7000C.S.＋ryton242.30+75.02S-1202A/B放料罐高压过滤器φ950*200016MnR00Cr17Ni14Mo223.30+43.03S-1203A/B高压氮气过滤器φ600*200016MnR00Cr17Ni14Mo222.00+8.04V-1201A/B粉煤储罐φ5100*21242*10CS239.77+55.05V-1204A/B粉煤放料罐φ3200*14060*7016MnR273.32+35.06V-1205A/B粉煤给料罐φ4000*18814*8516MnR2145.5+16.57X-1200A/B管道吹扫器φ300*295C.S.+316L20.40+35.08X-1203A/B管道吹扫器C.S.+316L20.40+16.5三13001A-1301A～D粉煤烧嘴4+43.02A-1302开工烧嘴1+43.03A-1303点火烧嘴1+43.07V-1304汽包φ2500*17850*7216MnR184.49+82.08E-1308热水加热器φ450×4389*16立式U15CrMoR12.085+43.09E-1309氧气预热器φ750*44841*19卧式U0Cr18Ni10Ti15.37+55.010E-1321/1322取样冷却器20.1011S-1301油过滤器C.S.+316L10.4012S-1302A/B循环过滤器C.S.+316L21.16+43.013S-1303A～D蒸汽过滤器316...
