油品长输管道末站电气安装方案(DOC 9)VIP免费

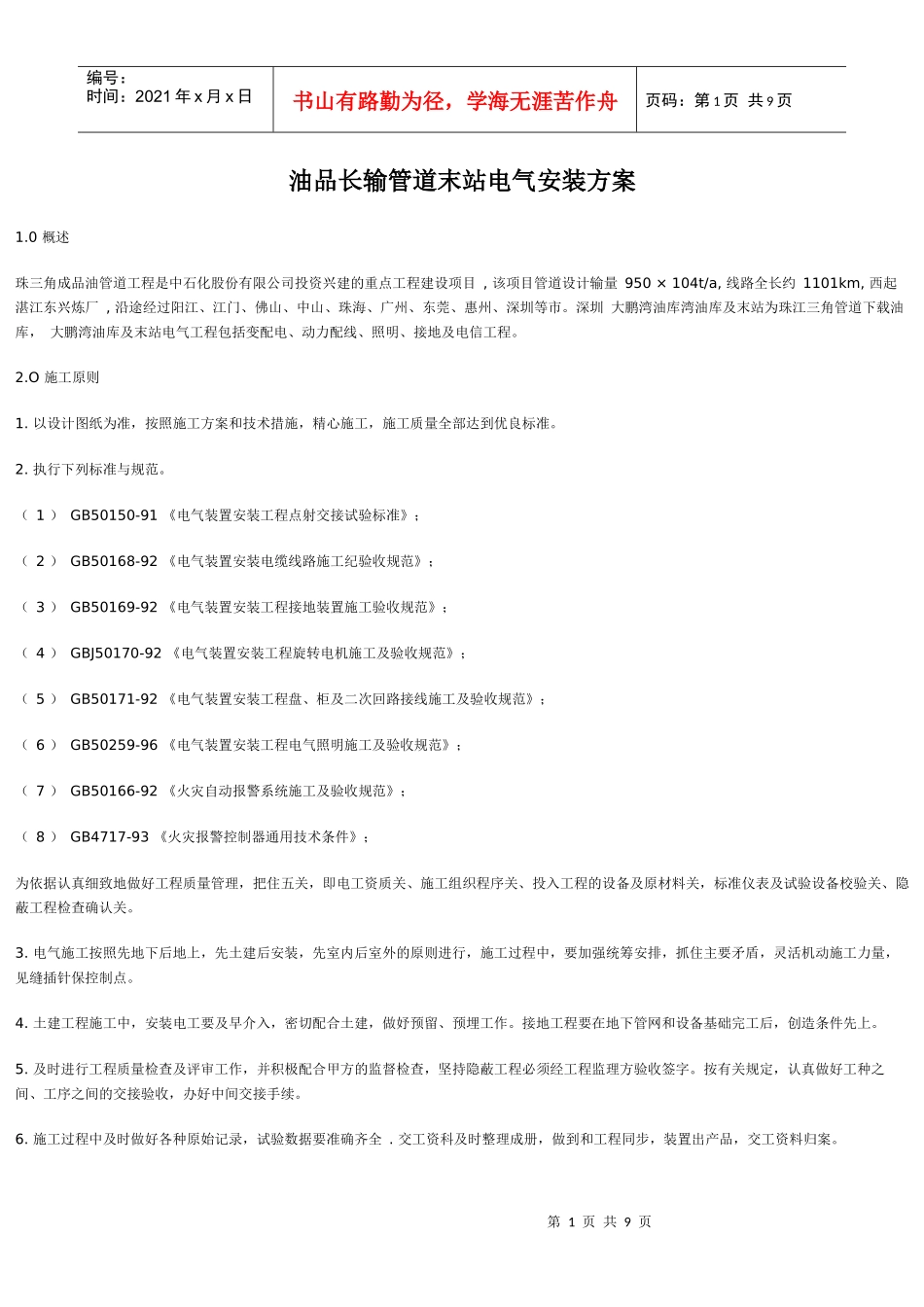

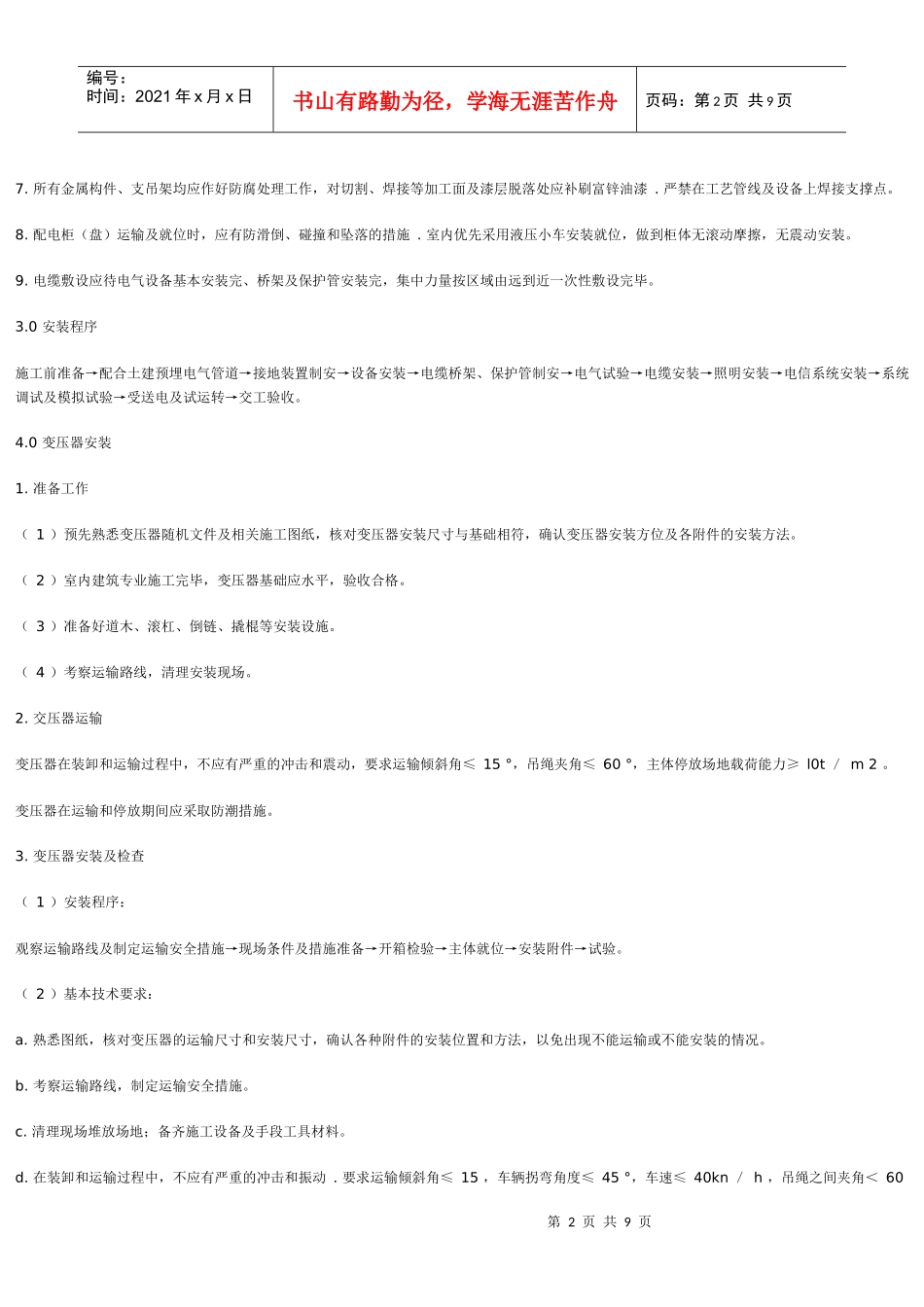

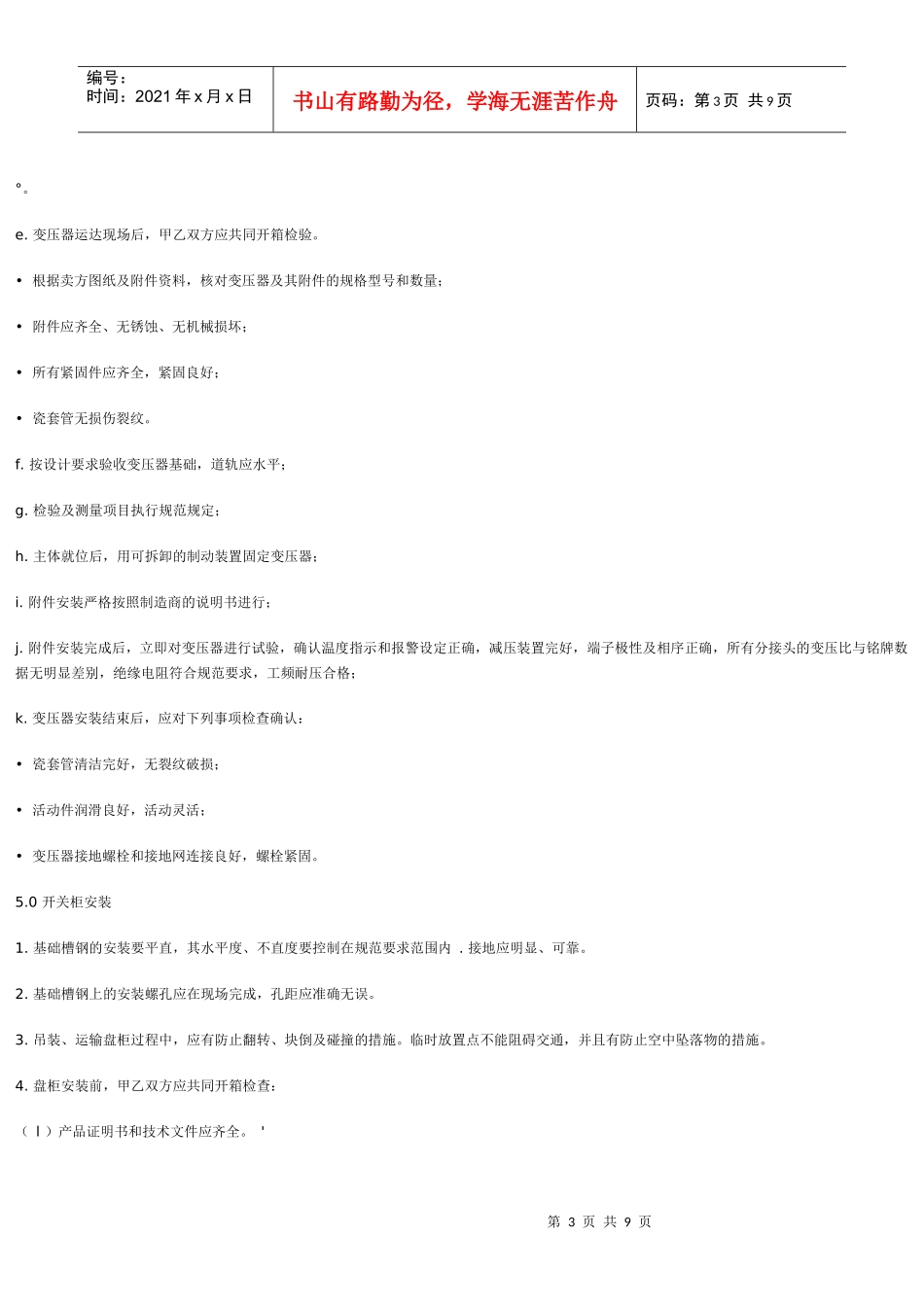

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页油品长输管道末站电气安装方案1.0概述珠三角成品油管道工程是中石化股份有限公司投资兴建的重点工程建设项目,该项目管道设计输量950×104t/a,线路全长约1101km,西起湛江东兴炼厂,沿途经过阳江、江门、佛山、中山、珠海、广州、东莞、惠州、深圳等市。深圳大鹏湾油库湾油库及末站为珠江三角管道下载油库，大鹏湾油库及末站电气工程包括变配电、动力配线、照明、接地及电信工程。2.O施工原则1.以设计图纸为准，按照施工方案和技术措施，精心施工，施工质量全部达到优良标准。2.执行下列标准与规范。（1）GB50150-91《电气装置安装工程点射交接试验标准》；（2）GB50168-92《电气装置安装电缆线路施工纪验收规范》；（3）GB50169-92《电气装置安装工程接地装置施工验收规范》；（4）GBJ50170-92《电气装置安装工程旋转电机施工及验收规范》；（5）GB50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》；（6）GB50259-96《电气装置安装工程电气照明施工及验收规范》；（7）GB50166-92《火灾自动报警系统施工及验收规范》；（8）GB4717-93《火灾报警控制器通用技术条件》；为依据认真细致地做好工程质量管理，把住五关，即电工资质关、施工组织程序关、投入工程的设备及原材料关，标准仪表及试验设备校验关、隐蔽工程检查确认关。3.电气施工按照先地下后地上，先土建后安装，先室内后室外的原则进行，施工过程中，要加强统筹安排，抓住主要矛盾，灵活机动施工力量，见缝插针保控制点。4.土建工程施工中，安装电工要及早介入，密切配合土建，做妤预留、预埋工作。接地工程要在地下管网和设备基础完工后，创造条件先上。5.及时进行工程质量检查及评审工作，并积极配合甲方的监督检查，坚持隐蔽工程必须经工程监理方验收签字。按有关规定，认真做好工种之间、工序之间的交接验收，办好中间交接手续。6.施工过程中及时做好各种原始记录，试验数据要准确齐全.交工资科及时整理成册，做到和工程同步，装置出产品，交工资料归案。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页7.所有金属构件、支吊架均应作好防腐处理工作，对切割、焊接等加工面及漆层脱落处应补刷富锌油漆.严禁在工艺管线及设备上焊接支撑点。8.配电柜（盘）运输及就位时，应有防滑倒、碰撞和坠落的措施.室内优先采用液压小车安装就位，做到柜体无滚动摩擦，无震动安装。9.电缆敷设应待电气设备基本安装完、桥架及保护管安装完，集中力量按区域由远到近一次性敷设完毕。3.0安装程序施工前准备→配合土建预埋电气管道→接地装置制安→设备安装→电缆桥架、保护管制安→电气试验→电缆安装→照明安装→电信系统安装→系统调试及模拟试验→受送电及试运转→交工验收。4.0变压器安装1.准备工作（1）预先熟悉变压器随机文件及相关施工图纸，核对变压器安装尺寸与基础相符，确认变压器安装方位及各附件的安装方法。（2）室内建筑专业施工完毕，变压器基础应水平，验收合格。（3）准备好道木、滚杠、倒链、撬棍等安装设施。（4）考察运输路线，清理安装现场。2.交压器运输变压器在装卸和运输过程中，不应有严重的冲击和震动，要求运输倾斜角≤15°，吊绳夹角≤60°，主体停放场地载荷能力≥l0t／m2。变压器在运输和停放期间应采取防潮措施。3.变压器安装及检查（1）安装程序：观察运输路线及制定运输安全措施→现场条件及措施准备→开箱检验→主体就位→安装附件→试验。（2）基本技术要求：a.熟悉图纸，核对变压器的运输尺寸和安装尺寸，确认各种附件的安装位置和方法，以免出现不能运输或不能安装的情况。b.考察运输路线，制定运输安全措施。c.清理现场堆放场地；备齐施工设备及手段工具材料。d.在装卸和运输过程中，不应有严重的冲击和振动.要求运输倾斜角≤15，车辆拐弯角度≤45°，车速≤40kn／h，吊绳之间夹角＜60第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页°。e.变压器运达现场后，甲乙双方应共同开箱检验。•根据卖方图...
