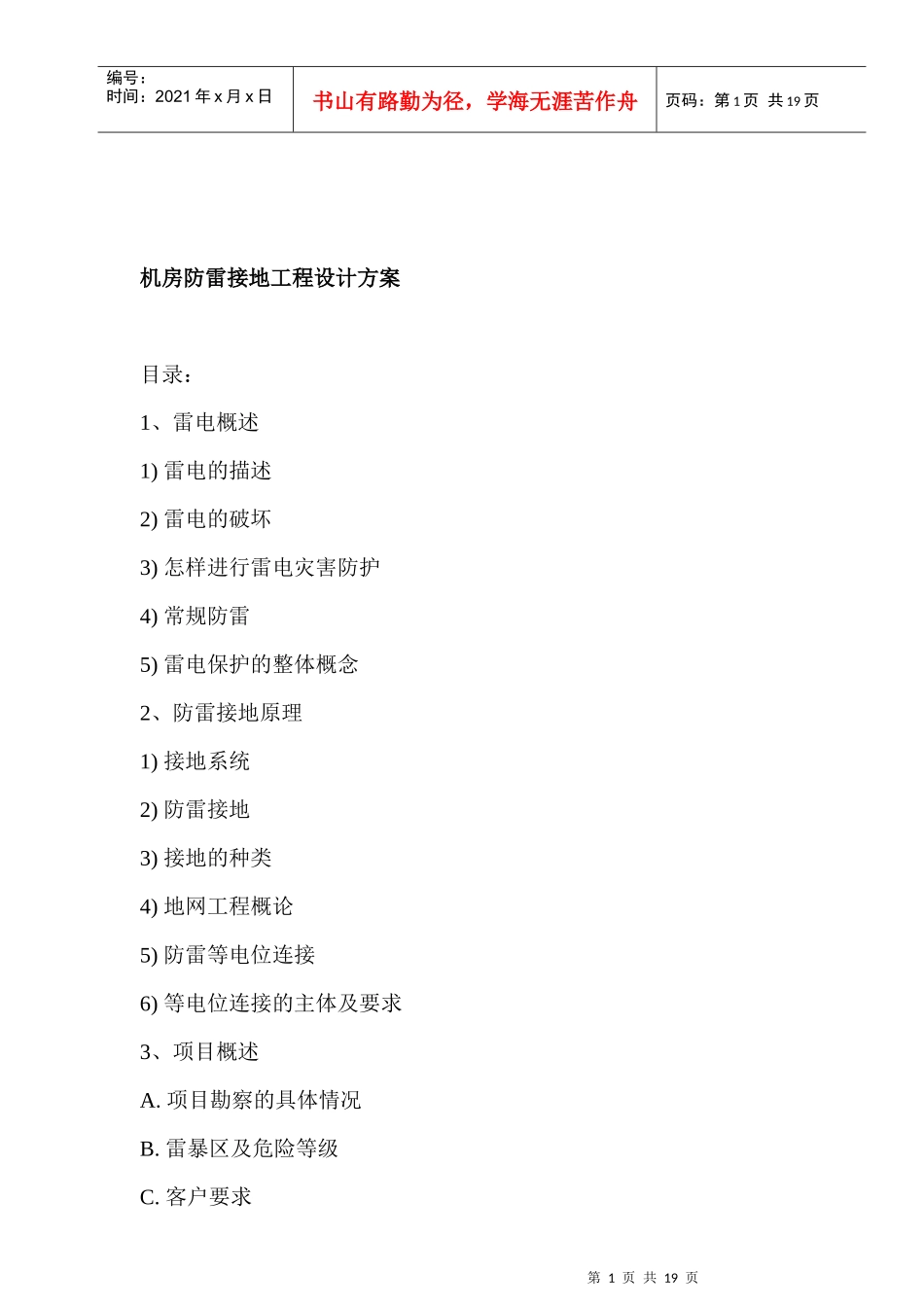

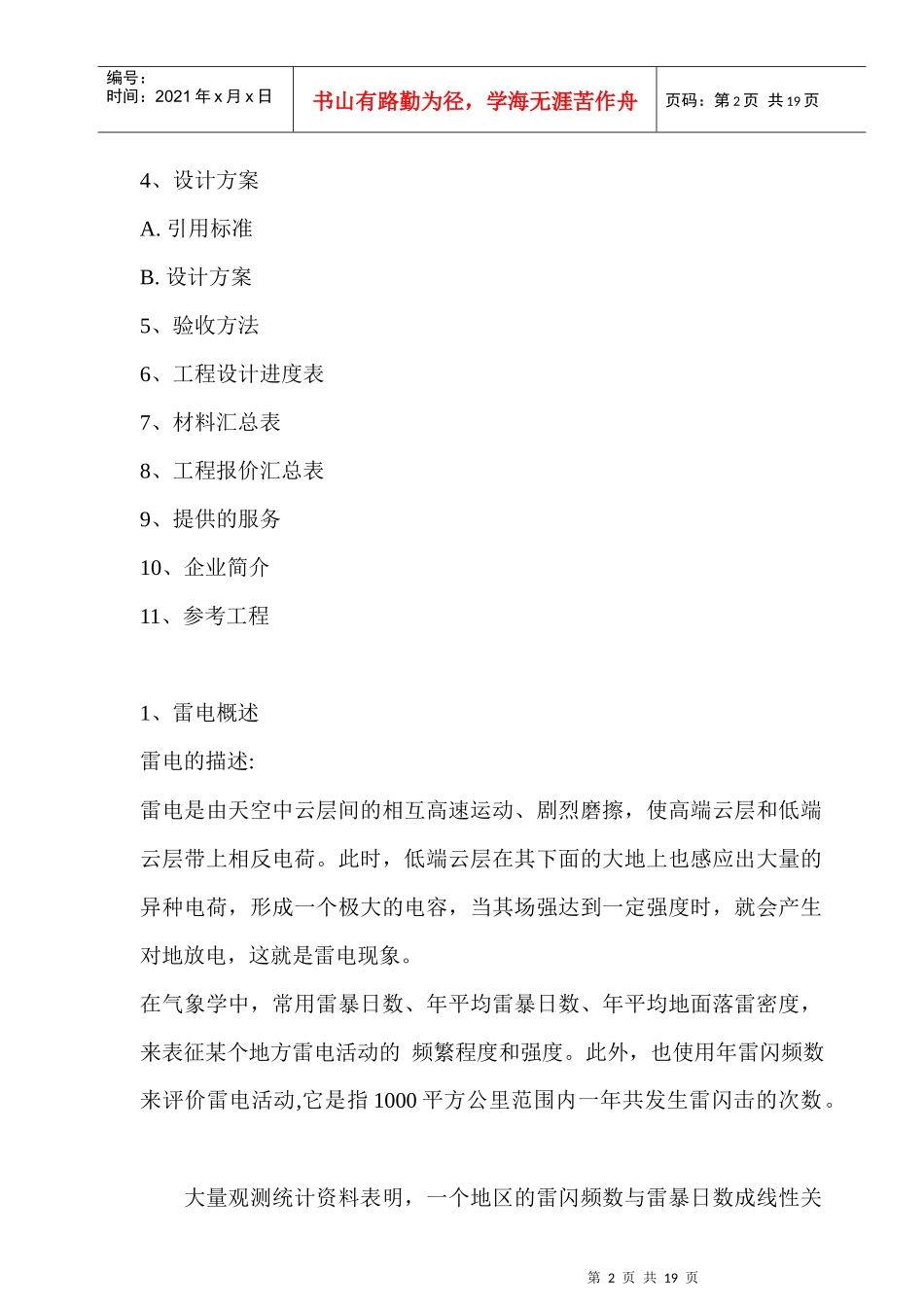

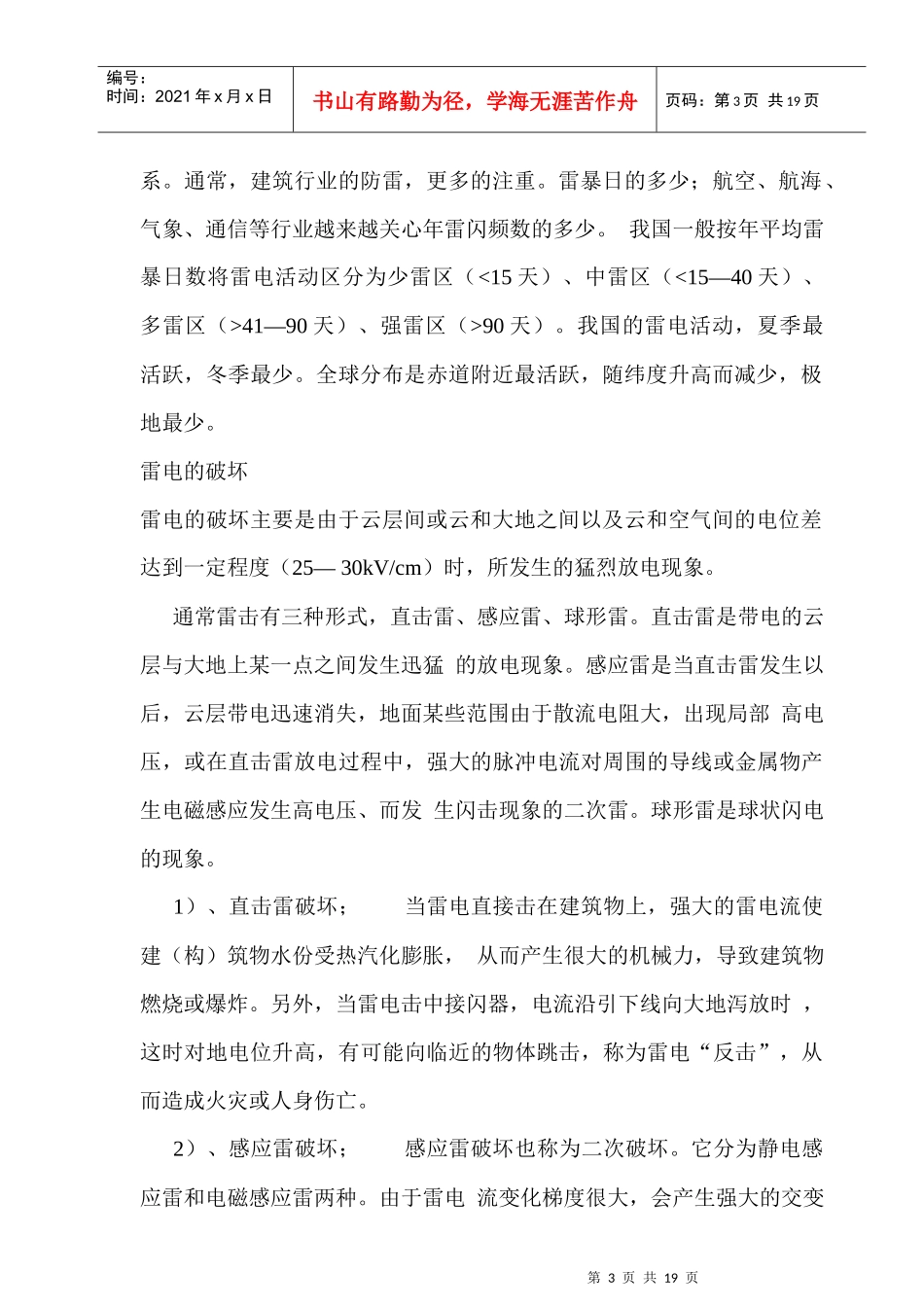

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页http://www.fdcew.com/机房防雷接地工程设计方案目录：1、雷电概述1)雷电的描述2)雷电的破坏3)怎样进行雷电灾害防护4)常规防雷5)雷电保护的整体概念2、防雷接地原理1)接地系统2)防雷接地3)接地的种类4)地网工程概论5)防雷等电位连接6)等电位连接的主体及要求3、项目概述A.项目勘察的具体情况B.雷暴区及危险等级C.客户要求第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页4、设计方案A.引用标准B.设计方案5、验收方法6、工程设计进度表7、材料汇总表8、工程报价汇总表9、提供的服务10、企业简介11、参考工程1、雷电概述雷电的描述:雷电是由天空中云层间的相互高速运动、剧烈磨擦，使高端云层和低端云层带上相反电荷。此时，低端云层在其下面的大地上也感应出大量的异种电荷，形成一个极大的电容，当其场强达到一定强度时，就会产生对地放电，这就是雷电现象。在气象学中，常用雷暴日数、年平均雷暴日数、年平均地面落雷密度，来表征某个地方雷电活动的频繁程度和强度。此外，也使用年雷闪频数来评价雷电活动,它是指1000平方公里范围内一年共发生雷闪击的次数。大量观测统计资料表明，一个地区的雷闪频数与雷暴日数成线性关第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页系。通常，建筑行业的防雷，更多的注重。雷暴日的多少；航空、航海、气象、通信等行业越来越关心年雷闪频数的多少。我国一般按年平均雷暴日数将雷电活动区分为少雷区（<15天）、中雷区（<15—40天）、多雷区（>41—90天）、强雷区（>90天）。我国的雷电活动，夏季最活跃，冬季最少。全球分布是赤道附近最活跃，随纬度升高而减少，极地最少。雷电的破坏雷电的破坏主要是由于云层间或云和大地之间以及云和空气间的电位差达到一定程度（25—30kV/cm）时，所发生的猛烈放电现象。通常雷击有三种形式，直击雷、感应雷、球形雷。直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象。感应雷是当直击雷发生以后，云层带电迅速消失，地面某些范围由于散流电阻大，出现局部高电压，或在直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。球形雷是球状闪电的现象。1）、直击雷破坏；当雷电直接击在建筑物上，强大的雷电流使建（构）筑物水份受热汽化膨胀，从而产生很大的机械力，导致建筑物燃烧或爆炸。另外，当雷电击中接闪器，电流沿引下线向大地泻放时，这时对地电位升高，有可能向临近的物体跳击，称为雷电“反击”，从而造成火灾或人身伤亡。2）、感应雷破坏；感应雷破坏也称为二次破坏。它分为静电感应雷和电磁感应雷两种。由于雷电流变化梯度很大，会产生强大的交变第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页磁场，使得周围的金属构件产生感应电流，这种电流可能向周围物体放电，如附近有可燃物就会引发火灾和爆炸，而感应到正在联机的导线上就会对设备产生强烈的破坏性。3）、静电感应雷；带有大量负电荷的雷云所产生的电场将会在金属导线上感应出被电场束缚的正电荷。当雷云对地放电或云间放电时，云层中的负电荷在一瞬间消失了（严格说是大大减弱），那么在线路上感应出的这些被束缚的正电荷也就在一瞬间失去了束缚，在电势能的作用下，这些正电荷将沿着线路产生大电流冲击。易燃易爆场所、计算机及其场地的防静电问题，应特别重视。4）、电磁感应雷；雷击发生在供电线路附近，或击在避雷针上会产生强大的交变电磁场，此交变电磁场的能量将感应于线路并最终作用到设备上。由于避雷针的存在，建筑物上落雷机会反倒增加，内部设备遭感应雷危害的机会和程度一般来说是增加了，对用电设备造成极大危害。因此，避雷针引下线通体要有良好的导电性，接地体一定要处于低阻抗状态。5）、雷电波引入的破坏；当雷电接近架空管线时，高压冲击波会沿架空管线侵入室内，造成高电流引入，这样可能引起设备损坏或人身伤亡...
