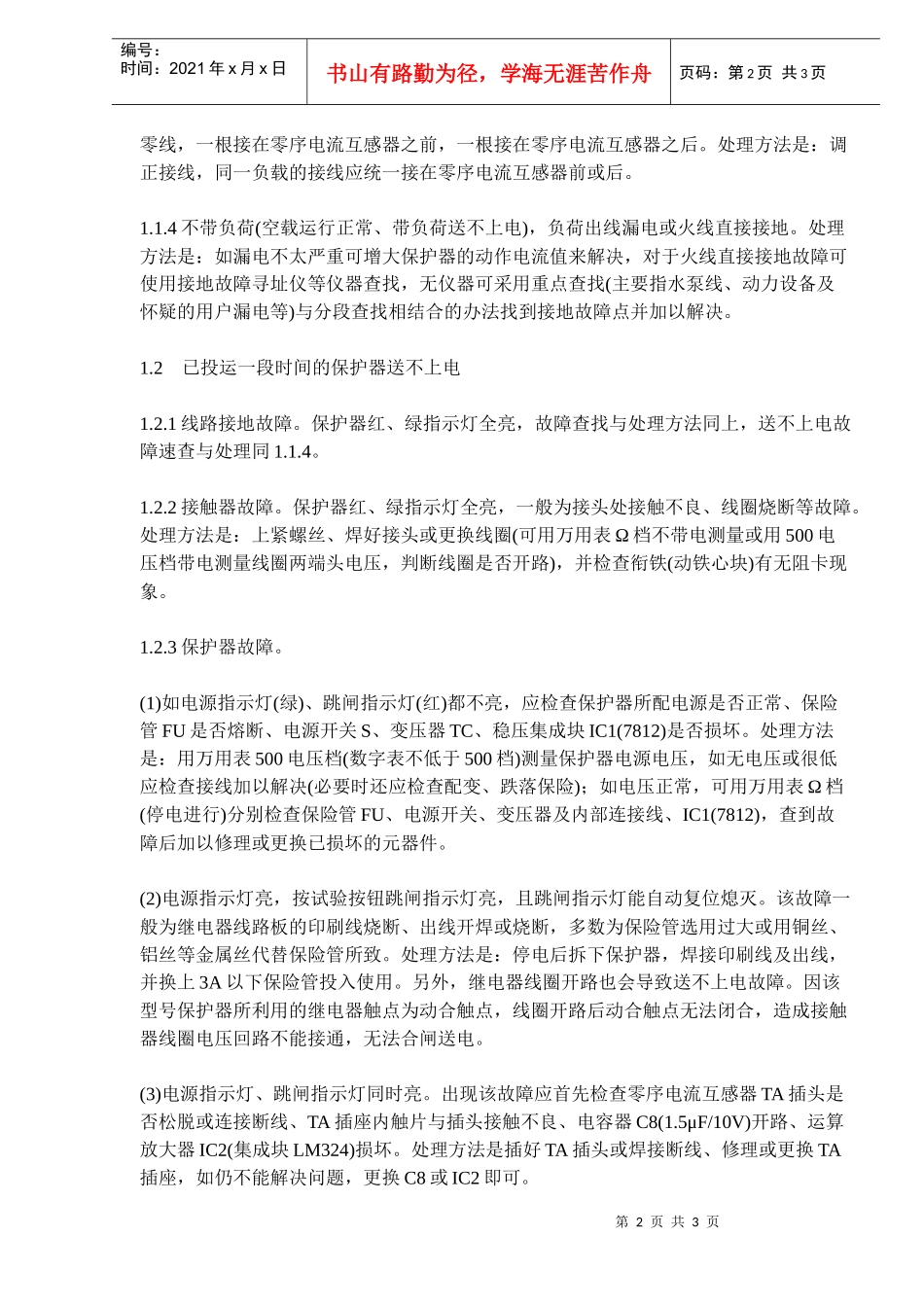

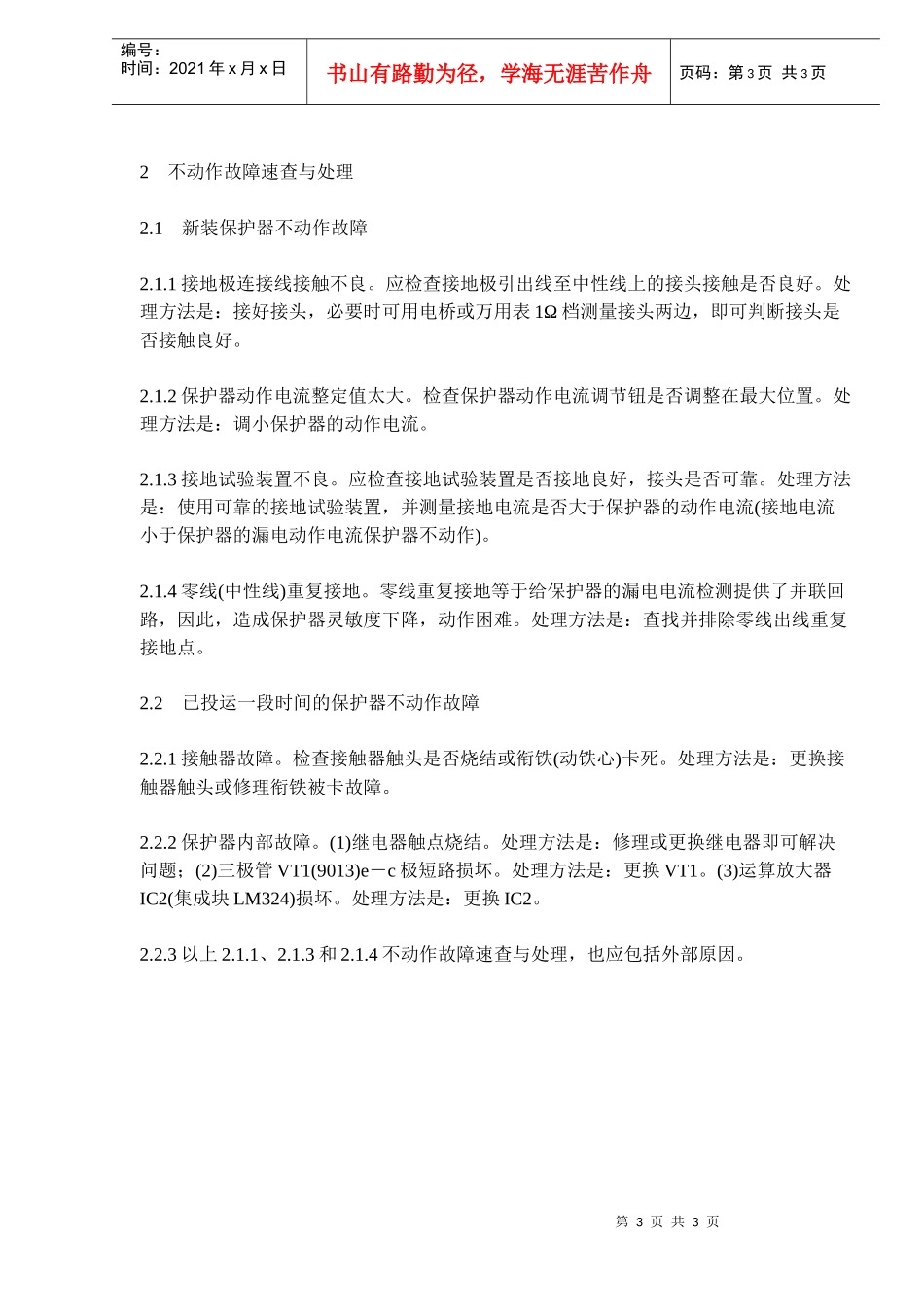

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页漏电保护器常见的故障与处理漏电保护器又称漏电保护开关，是一种新型的电气安全装置，其主要用途是：（1）防止由于电气设备和电气线路漏电引起的触电事故。（2）防止用电过程中的单相触电事故。（3）及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾事故。（4）随着人们生活水平的提高，家用电器的不断增加，在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不利而造成的人身触电和火灾事故，给人民的生命和财产带来了不应有的损失，而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身安全，提供了可靠而有效的技术手段。DBL－5型漏电电流动作保护器在我市已推广使用4年，具有质量可靠、性能稳定、故障率低等特点，深受广大农村用户的欢迎。现向读者朋友介绍其常见故障(包括外部)的查找与处理方法。1送不上电故障速查与处理1.1经过校试的新装保护器送不上电的处理方法1.1.1电源指示灯亮(绿色发光二极管)，已拆除全部负荷出线送不上电。检查保护器所配接的工作电压是否与进线端子上方所标注的“380V进”错接为220V，检查接触器线圈及接头是否正常，如果接错或线圈开路将造成接触器无法运行。处理方法是：调整接线，并将接线端子(包括出线)螺丝上紧，以免接触不良造成工作失误。1.1.2电源指示灯、跳闸指示灯(红色发光二极管)同时亮，拆除全部负荷出线，送不上电。应检查零序电流互感器的穿线方法是否正确。常用的方法是接地线穿入法和三相四线穿入法(根据负荷性质及多级保护也可使用三相三线穿线法，该型号保护器若220V进线还可使用单相两线穿入法)，若将接地线法误穿入零线或三相四线法的零线、火线穿入零序电流互感器的方向不一致，将造成保护器送电即动作。处理方法是认清接地线(由接地极引至中性线上的线)和零线(由变压器中性点引出的中性线)，纠正零序电流互感器穿线，三相四线法应将四根线同方向穿入。1.1.3以上拆除出线检查仍找不到故障，请查找控制柜(开关柜)或配电板上的照明灯、指示灯、仪表、临时照明灯等用电是否跨接在零序电流互感器两侧，即同一负载的火线、第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页零线，一根接在零序电流互感器之前，一根接在零序电流互感器之后。处理方法是：调正接线，同一负载的接线应统一接在零序电流互感器前或后。1.1.4不带负荷(空载运行正常、带负荷送不上电)，负荷出线漏电或火线直接接地。处理方法是：如漏电不太严重可增大保护器的动作电流值来解决，对于火线直接接地故障可使用接地故障寻址仪等仪器查找，无仪器可采用重点查找(主要指水泵线、动力设备及怀疑的用户漏电等)与分段查找相结合的办法找到接地故障点并加以解决。1.2已投运一段时间的保护器送不上电1.2.1线路接地故障。保护器红、绿指示灯全亮，故障查找与处理方法同上，送不上电故障速查与处理同1.1.4。1.2.2接触器故障。保护器红、绿指示灯全亮，一般为接头处接触不良、线圈烧断等故障。处理方法是：上紧螺丝、焊好接头或更换线圈(可用万用表Ω档不带电测量或用500电压档带电测量线圈两端头电压，判断线圈是否开路)，并检查衔铁(动铁心块)有无阻卡现象。1.2.3保护器故障。(1)如电源指示灯(绿)、跳闸指示灯(红)都不亮，应检查保护器所配电源是否正常、保险管FU是否熔断、电源开关S、变压器TC、稳压集成块IC1(7812)是否损坏。处理方法是：用万用表500电压档(数字表不低于500档)测量保护器电源电压，如无电压或很低应检查接线加以解决(必要时还应检查配变、跌落保险)；如电压正常，可用万用表Ω档(停电进行)分别检查保险管FU、电源开关、变压器及内部连接线、IC1(7812)，查到故障后加以修理或更换已损坏的元器件。(2)电源指示灯亮，按试验按钮跳闸指示灯亮，且跳闸指示灯能自动复位熄灭。该故障一般为继电器线路板的印刷线烧断、出线开焊或烧断，多数为保险管选用过大或用铜丝、铝丝等金属丝代替保险管所致。处理方法是：停电后拆下保护器，焊接印刷线及出线，并换上3A以下保险管投...
