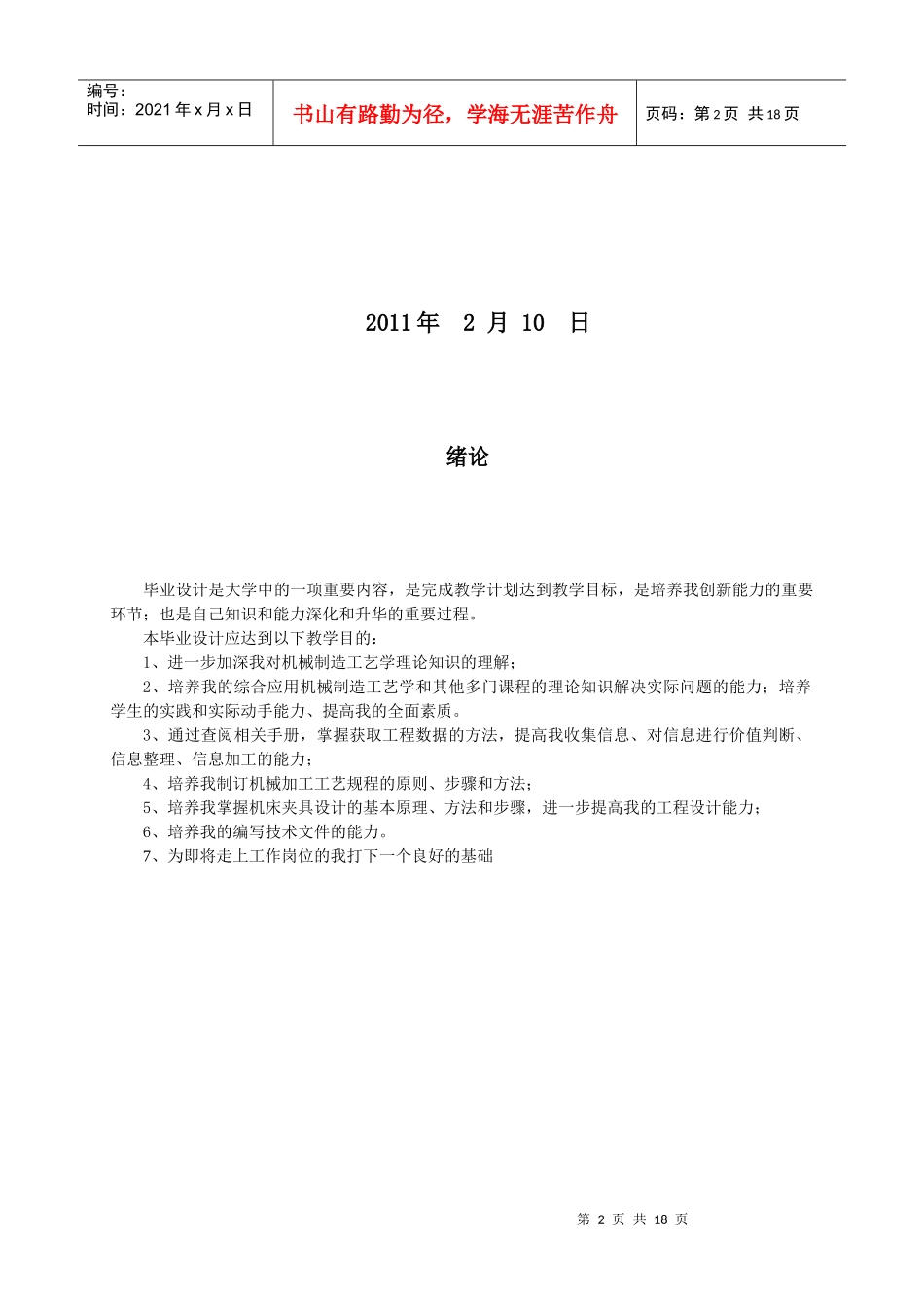

西安工业大学继续教育学院毕业设计(论文)课题CA6140车床主轴数控加工工艺及编程所属教学单位数控系专业数控技术年级08级学号025姓名指导教师第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页2011年2月10日绪论毕业设计是大学中的一项重要内容，是完成教学计划达到教学目标，是培养我创新能力的重要环节；也是自己知识和能力深化和升华的重要过程。本毕业设计应达到以下教学目的：1、进一步加深我对机械制造工艺学理论知识的理解；2、培养我的综合应用机械制造工艺学和其他多门课程的理论知识解决实际问题的能力；培养学生的实践和实际动手能力、提高我的全面素质。3、通过查阅相关手册，掌握获取工程数据的方法，提高我收集信息、对信息进行价值判断、信息整理、信息加工的能力；4、培养我制订机械加工工艺规程的原则、步骤和方法；5、培养我掌握机床夹具设计的基本原理、方法和步骤，进一步提高我的工程设计能力；6、培养我的编写技术文件的能力。7、为即将走上工作岗位的我打下一个良好的基础第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页摘要1、主轴零件的结构特点1)主轴零件是CA6140车床中的关键零件之一，主要用以传递旋转运动和扭矩，支撑传动零件并承受载荷。2)主轴零件是回转体零件，既是阶梯轴又是空心轴，3)主轴长径比小于12，所以为刚性轴4)主轴零件的主要加工表面是内、外旋转表面，次要表面有键槽、花键、螺纹和横向孔等。2、主轴结构的设计要求1)合理的结构设计。2)足够的刚度。3)具有一定的尺寸、形状、位置精度和表面质量。4)具有足够的耐磨性、抗振性及尺寸稳定性。5)足够的抗疲劳强度。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页目录1、零件的结构特点及设计要求2、CA6140车床主轴技术要求及功用3、零件毛坯的选择及热处理4、基准的选择5、工序加工中的主要问题6、加工阶段的划分第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页7、加工工序的安排和工序的确定8、工序具体内容的确定9、指定工序数控加工编程10、零件的检验11、参考文献12、致谢第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页1、零件的结构特点及设计要求1、主轴零件的结构特点1)主轴零件是CA6140车床中的关键零件之一，主要用以传递旋转运动和扭矩，支撑传动零件并承受载荷。2)主轴零件是回转体零件，既是阶梯轴又是空心轴，3)主轴长径比小于12，所以为刚性轴4)主轴零件的主要加工表面是内、外旋转表面，次要表面有键槽、花键、螺纹和横向孔等。5)机械加工工艺主要是车削、磨削，其次是铣削和钻削。2、主轴结构的设计要求1)合理的结构设计。2)足够的刚度。3)具有一定的尺寸、形状、位置精度和表面质量。4)具有足够的耐磨性、抗振性及尺寸稳定性。5)足够的抗疲劳强度。2、CA6140车床主轴技术要求及功用附件1为CA6140车床主轴零件图。由零件图可知，该主轴呈阶梯状，其上有安装支承轴承、传动件的圆柱、圆锥面，安装滑动齿轮的花键，安装卡盘及顶尖的内外圆锥面，联接紧固螺母的螺旋面，通过棒料的深孔等。下面分别介绍主轴各主要部分的作用及技术要求：1、支承轴颈主轴二个支承轴颈A、B圆度公差为0.005mm，径向跳动公差为0.005mm；而支承轴颈1∶12锥面的接触率≥70%；表面粗糙度Ra为0.4mm；支承轴颈尺寸精度为IT5。因为主轴支承轴颈是用来安装支承轴承，是主轴部件的装配基准面，所以它的制造精度直接影响到主轴部件的回转精度。2、端部锥孔主轴端部内锥孔（莫氏6号）对支承轴颈A、B的跳动在轴端面处公差为0.005mm，离轴端面300mm处公差为0.01mm；锥面接触率≥70%；表面粗糙度Ra为0.4mm；硬度要求HRC45～50。该锥孔是用来安装顶尖或工具锥柄的，其轴心线必须与两个支承轴颈的轴心线严格同轴，否则会使工件（或工具）产生同轴度误差。3、端部短锥和端面头部短锥C和端面D对主轴二个支承轴颈A、B的径向圆跳动公差为0.008mm；表面粗糙度Ra为0.8mm。...
