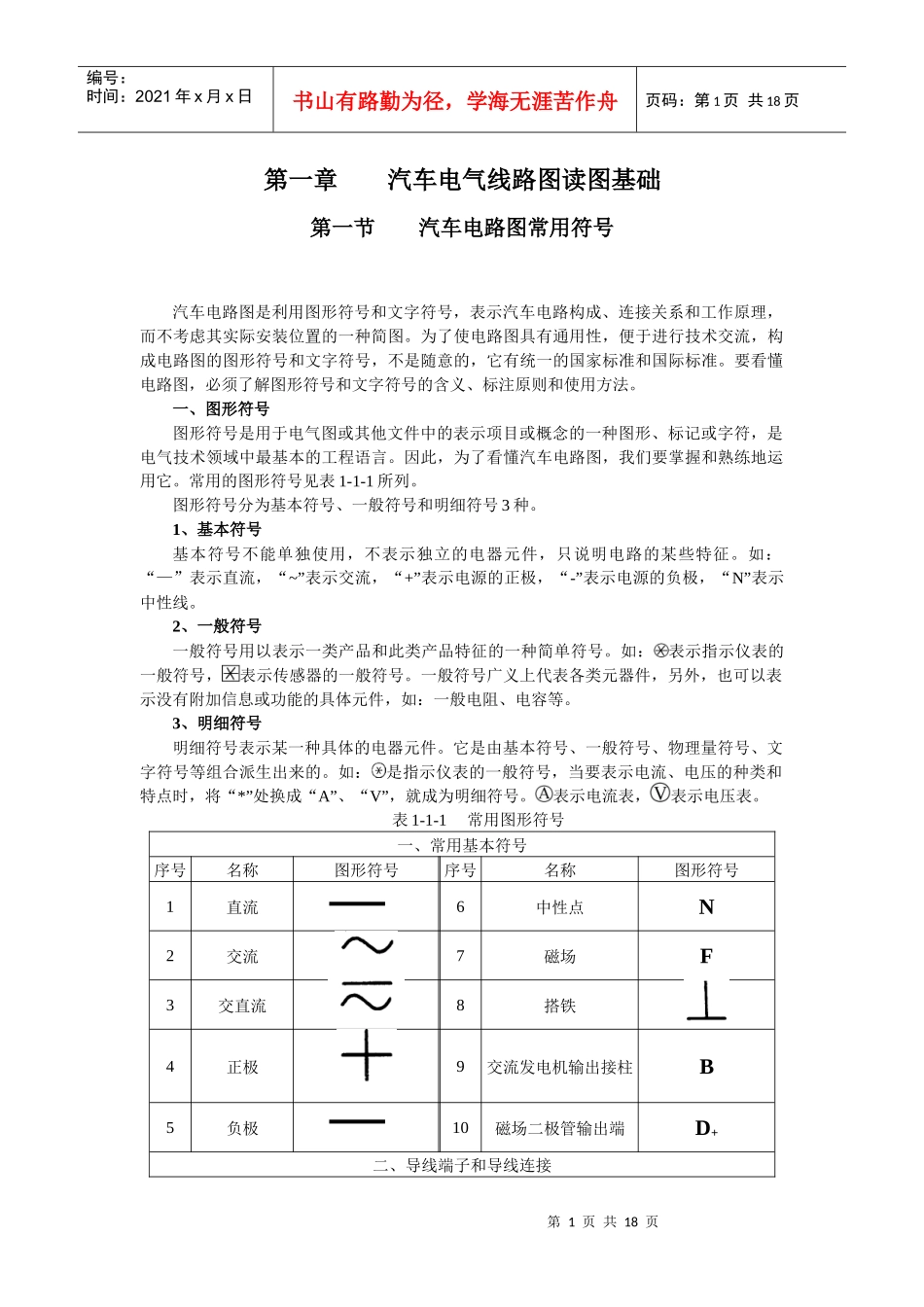

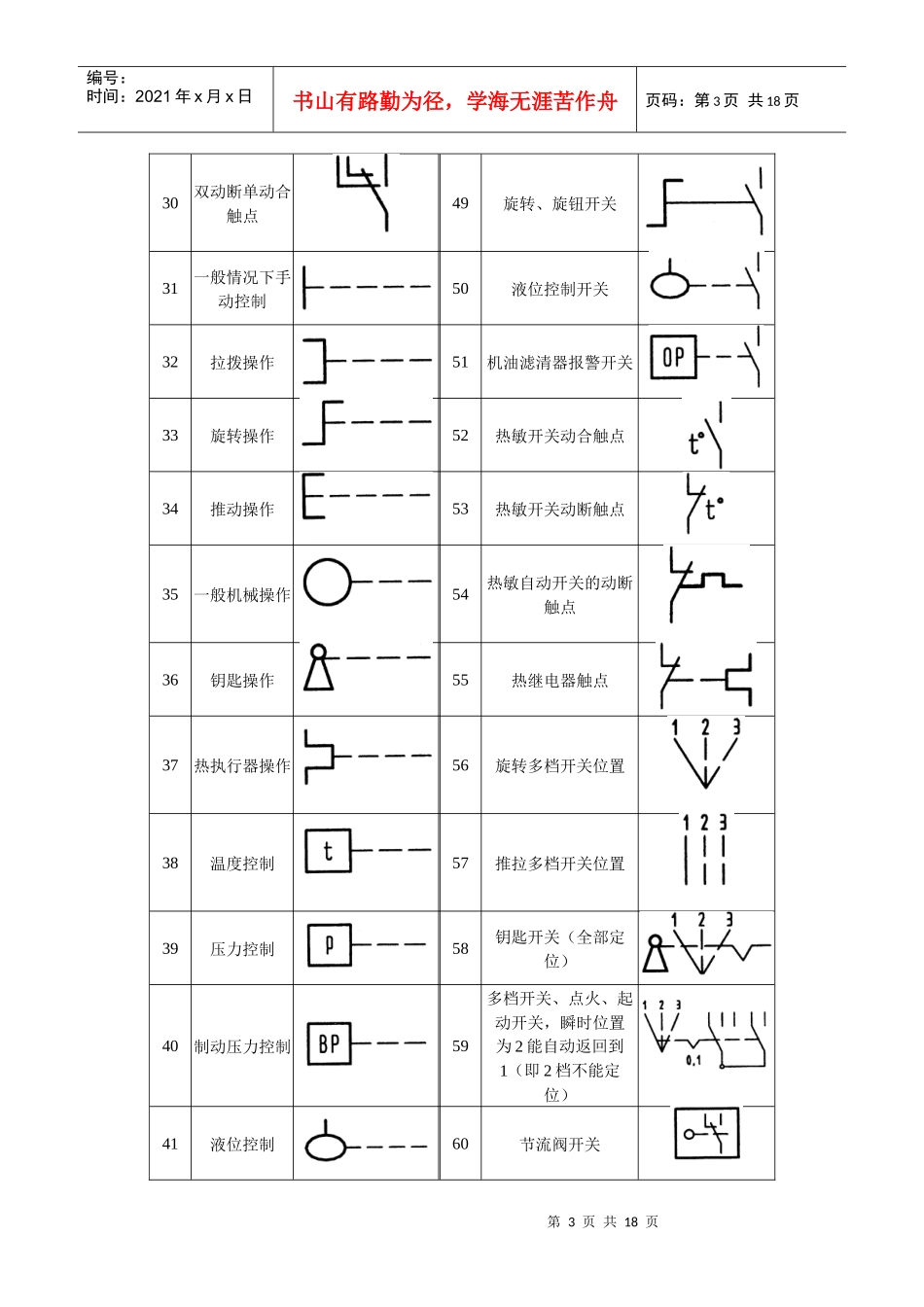

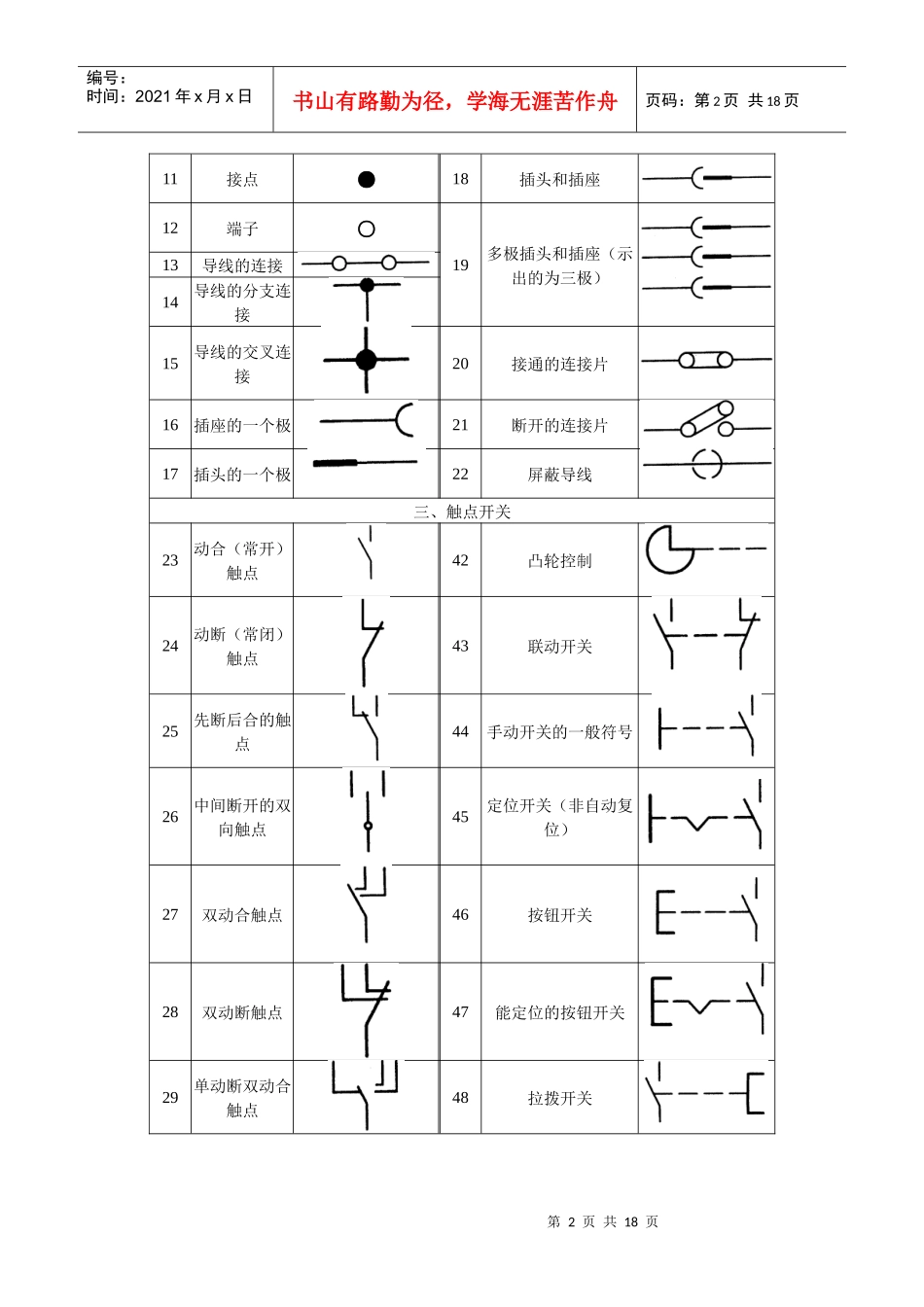

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第一章汽车电气线路图读图基础第一节汽车电路图常用符号汽车电路图是利用图形符号和文字符号，表示汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。一、图形符号图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符，是电气技术领域中最基本的工程语言。因此，为了看懂汽车电路图，我们要掌握和熟练地运用它。常用的图形符号见表1-1-1所列。图形符号分为基本符号、一般符号和明细符号3种。1、基本符号基本符号不能单独使用，不表示独立的电器元件，只说明电路的某些特征。如：“—”表示直流，“~”表示交流，“+”表示电源的正极，“-”表示电源的负极，“N”表示中性线。2、一般符号一般符号用以表示一类产品和此类产品特征的一种简单符号。如：表示指示仪表的一般符号，表示传感器的一般符号。一般符号广义上代表各类元器件，另外，也可以表示没有附加信息或功能的具体元件，如：一般电阻、电容等。3、明细符号明细符号表示某一种具体的电器元件。它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的。如：是指示仪表的一般符号，当要表示电流、电压的种类和特点时，将“*”处换成“A”、“V”，就成为明细符号。表示电流表，表示电压表。表1-1-1常用图形符号一、常用基本符号序号名称图形符号序号名称图形符号1直流6中性点N2交流7磁场F3交直流8搭铁4正极9交流发电机输出接柱B5负极10磁场二极管输出端D+二、导线端子和导线连接第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页11接点●18插头和插座12端子○19多极插头和插座（示出的为三极）13导线的连接14导线的分支连接15导线的交叉连接20接通的连接片16插座的一个极21断开的连接片17插头的一个极22屏蔽导线三、触点开关23动合（常开）触点42凸轮控制24动断（常闭）触点43联动开关25先断后合的触点44手动开关的一般符号26中间断开的双向触点45定位开关（非自动复位）27双动合触点46按钮开关28双动断触点47能定位的按钮开关29单动断双动合触点48拉拨开关第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页30双动断单动合触点49旋转、旋钮开关31一般情况下手动控制50液位控制开关32拉拨操作51机油滤清器报警开关33旋转操作52热敏开关动合触点34推动操作53热敏开关动断触点35一般机械操作54热敏自动开关的动断触点36钥匙操作55热继电器触点37热执行器操作56旋转多档开关位置38温度控制57推拉多档开关位置39压力控制58钥匙开关（全部定位）40制动压力控制59多档开关、点火、起动开关，瞬时位置为2能自动返回到1（即2档不能定位）41液位控制60节流阀开关第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页四、电器元件61电阻器80光电二极管62可变电阻器81PNP型三极管63压敏电阻器82集电极接管壳三极管（NPN）64热敏电阻器83具有两个电极的压电晶体65滑线式变阻器84电感器、线圈、绕组、扼流圈66分路器85带铁心的电感器67滑动触点电位器86熔断器68仪表照明调光电阻器87易熔线69光敏电阻88电路断电器70加热元件、电热塞89永久磁铁71电容器90操作器件一般符号第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页72可变电容器91一个绕组电磁铁73极性电容器74穿心电容器92两个绕组电磁铁75半导体二极管一般符号76稳压二极管93不同方向绕组电磁铁77发光二极管78双向二极管（变阻二极管）94触点常开的继电器79三极晶体闸流管95触点常闭的继电器五、仪表96指示仪表103转速表97电压表104温度表第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页98电流...
