某住宅楼临时用电工程工程组织设计VIP免费

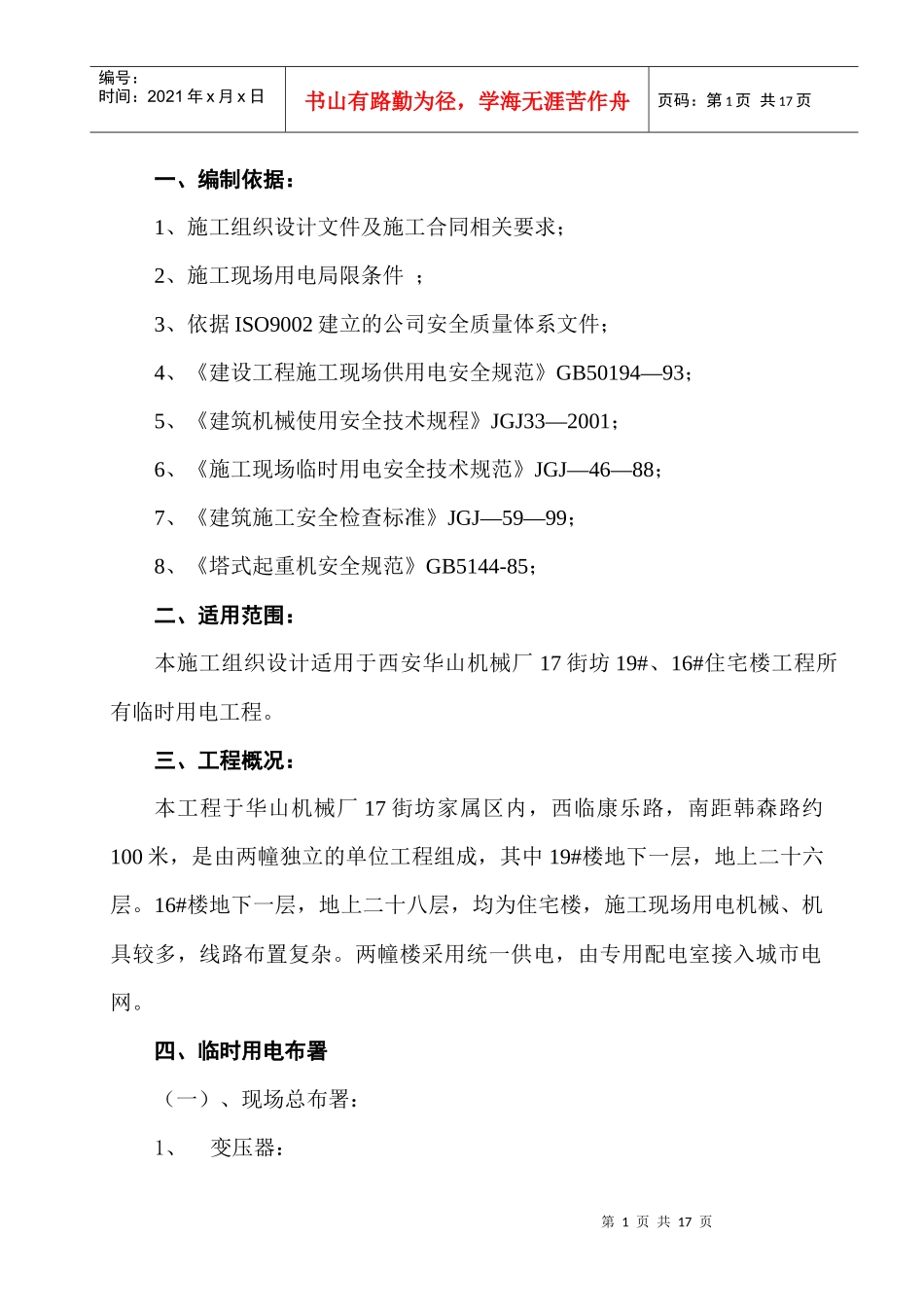

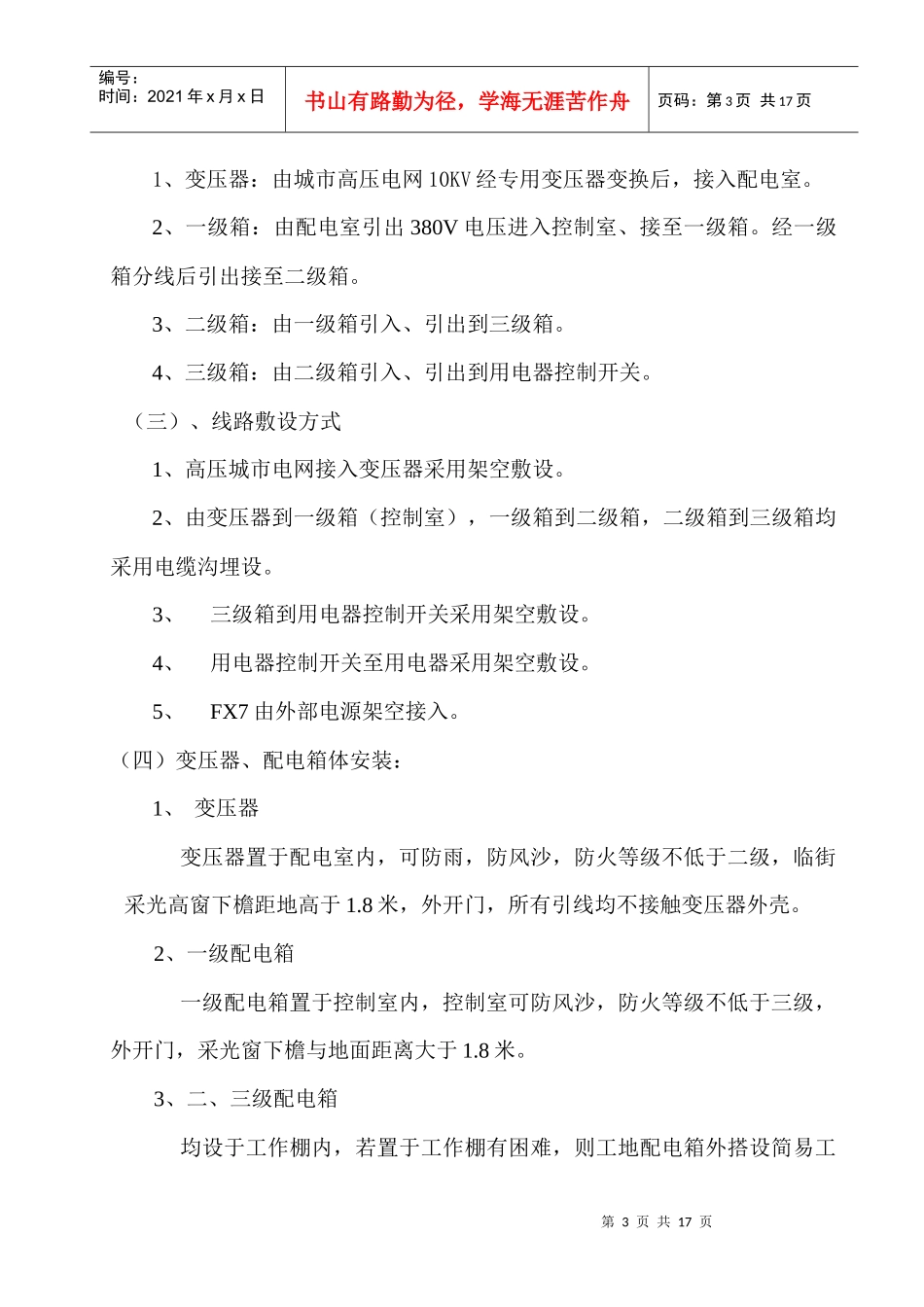

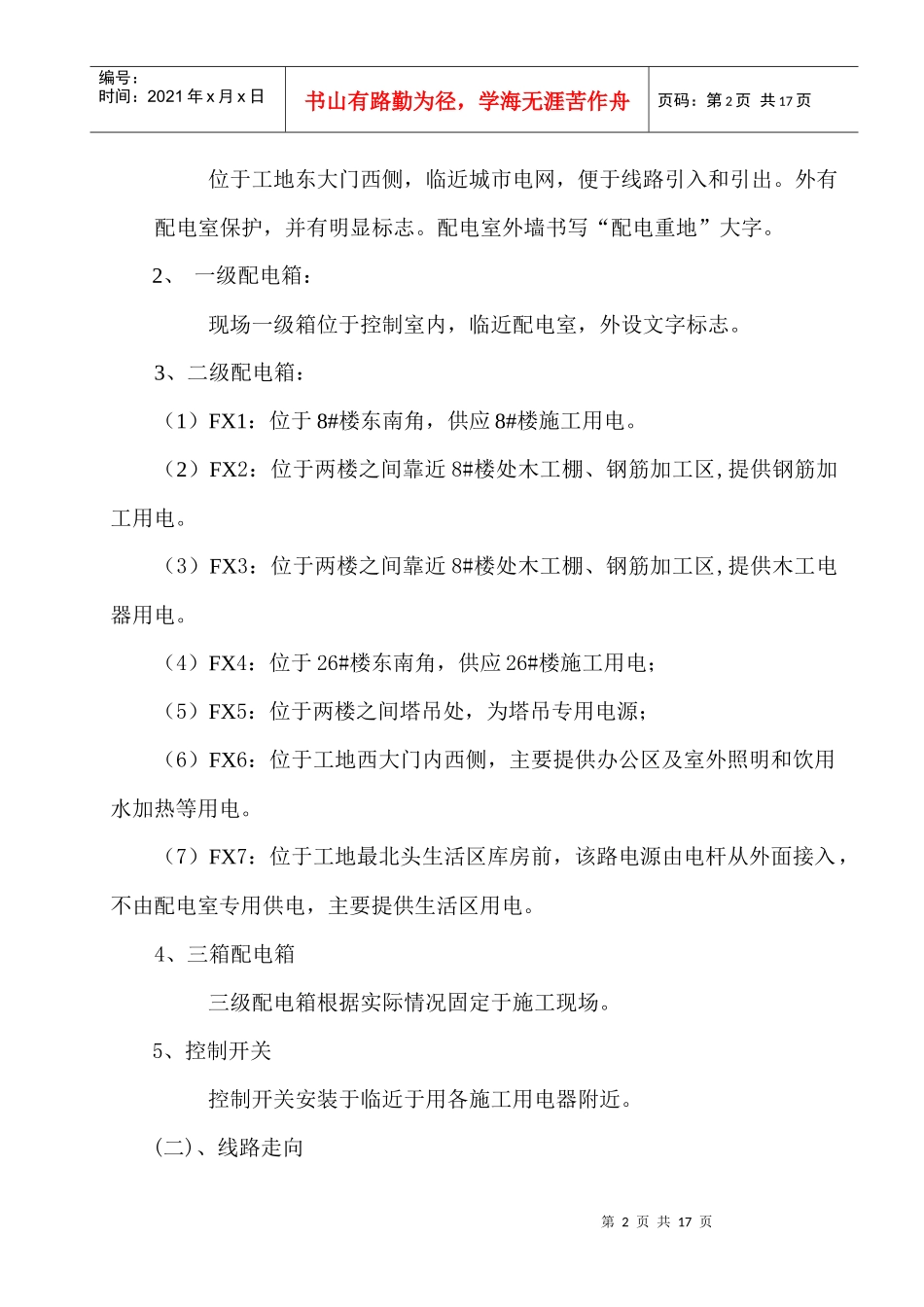

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页一、编制依据：1、施工组织设计文件及施工合同相关要求；2、施工现场用电局限条件；3、依据ISO9002建立的公司安全质量体系文件；4、《建设工程施工现场供用电安全规范》GB50194—93；5、《建筑机械使用安全技术规程》JGJ33—2001；6、《施工现场临时用电安全技术规范》JGJ—46—88；7、《建筑施工安全检查标准》JGJ—59—99；8、《塔式起重机安全规范》GB5144-85；二、适用范围：本施工组织设计适用于西安华山机械厂17街坊19#、16#住宅楼工程所有临时用电工程。三、工程概况：本工程于华山机械厂17街坊家属区内，西临康乐路，南距韩森路约100米，是由两幢独立的单位工程组成，其中19#楼地下一层，地上二十六层。16#楼地下一层，地上二十八层，均为住宅楼，施工现场用电机械、机具较多，线路布置复杂。两幢楼采用统一供电，由专用配电室接入城市电网。四、临时用电布署（一）、现场总布署：1、变压器：第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页位于工地东大门西侧，临近城市电网，便于线路引入和引出。外有配电室保护，并有明显标志。配电室外墙书写“配电重地”大字。2、一级配电箱：现场一级箱位于控制室内，临近配电室，外设文字标志。3、二级配电箱：（1）FX1：位于8#楼东南角，供应8#楼施工用电。（2）FX2：位于两楼之间靠近8#楼处木工棚、钢筋加工区,提供钢筋加工用电。（3）FX3：位于两楼之间靠近8#楼处木工棚、钢筋加工区,提供木工电器用电。（4）FX4：位于26#楼东南角，供应26#楼施工用电；（5）FX5：位于两楼之间塔吊处，为塔吊专用电源；（6）FX6：位于工地西大门内西侧，主要提供办公区及室外照明和饮用水加热等用电。（7）FX7：位于工地最北头生活区库房前，该路电源由电杆从外面接入，不由配电室专用供电，主要提供生活区用电。4、三箱配电箱三级配电箱根据实际情况固定于施工现场。5、控制开关控制开关安装于临近于用各施工用电器附近。(二)、线路走向第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1、变压器：由城市高压电网10KV经专用变压器变换后，接入配电室。2、一级箱：由配电室引出380V电压进入控制室、接至一级箱。经一级箱分线后引出接至二级箱。3、二级箱：由一级箱引入、引出到三级箱。4、三级箱：由二级箱引入、引出到用电器控制开关。（三）、线路敷设方式1、高压城市电网接入变压器采用架空敷设。2、由变压器到一级箱（控制室），一级箱到二级箱，二级箱到三级箱均采用电缆沟埋设。3、三级箱到用电器控制开关采用架空敷设。4、用电器控制开关至用电器采用架空敷设。5、FX7由外部电源架空接入。（四）变压器、配电箱体安装：1、变压器变压器置于配电室内，可防雨，防风沙，防火等级不低于二级，临街采光高窗下檐距地高于1.8米，外开门，所有引线均不接触变压器外壳。2、一级配电箱一级配电箱置于控制室内，控制室可防风沙，防火等级不低于三级，外开门，采光窗下檐与地面距离大于1.8米。3、二、三级配电箱均设于工作棚内，若置于工作棚有困难，则工地配电箱外搭设简易工第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页作棚，确保防雨、防风沙。五、相关数据计算（一）、用电器功率表三级箱编号名称数量功率总功率KX1电焊机110.010.0KX2电渣压力焊150.050.0KX3平板震动器11.51.5KX4震动棒81.18.8KX6提升机25.511.0KX7切割机13.03.0KX8切断机15.55.5KX9调直机17.57.5KX10弯曲机15.55.5KX11电焊机15.55.5KX12对焊机1100.0100.0KX14施工电梯25.511.0KX15电焊机110.010.0KX16电渣压力焊150.050.0KX17平板震动器11.51.5KX18震动棒81.18.8KX20塔吊155.555.5第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页KX23电热水器13.03.0KX25泵房15.05.0KX26机修房13.08.0（二）用电计算1、估算施工总用电量：p=1.05~1.1(k1∑P1cosΦ+K2∑P2)k1、k2————需要系数cos...
