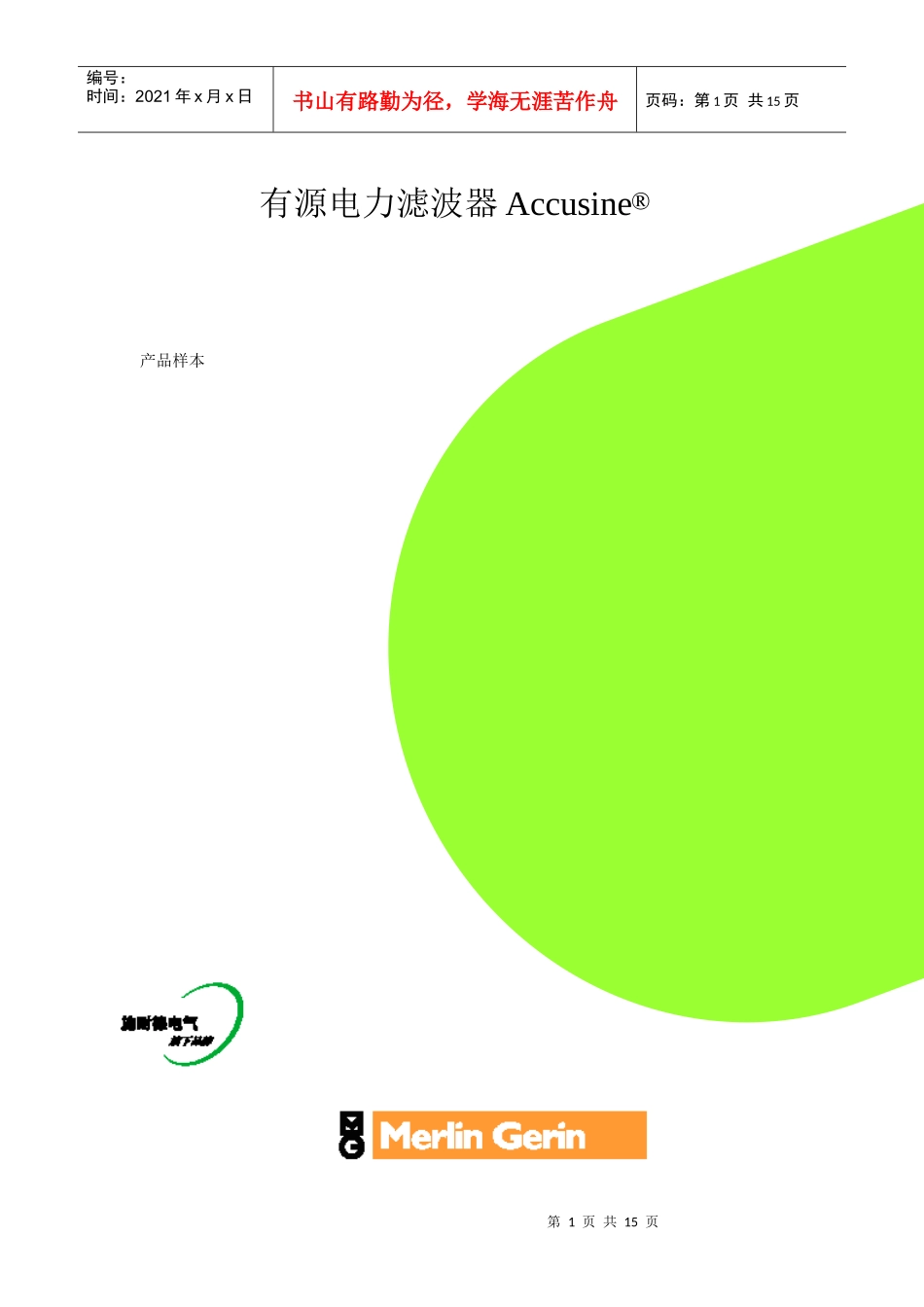

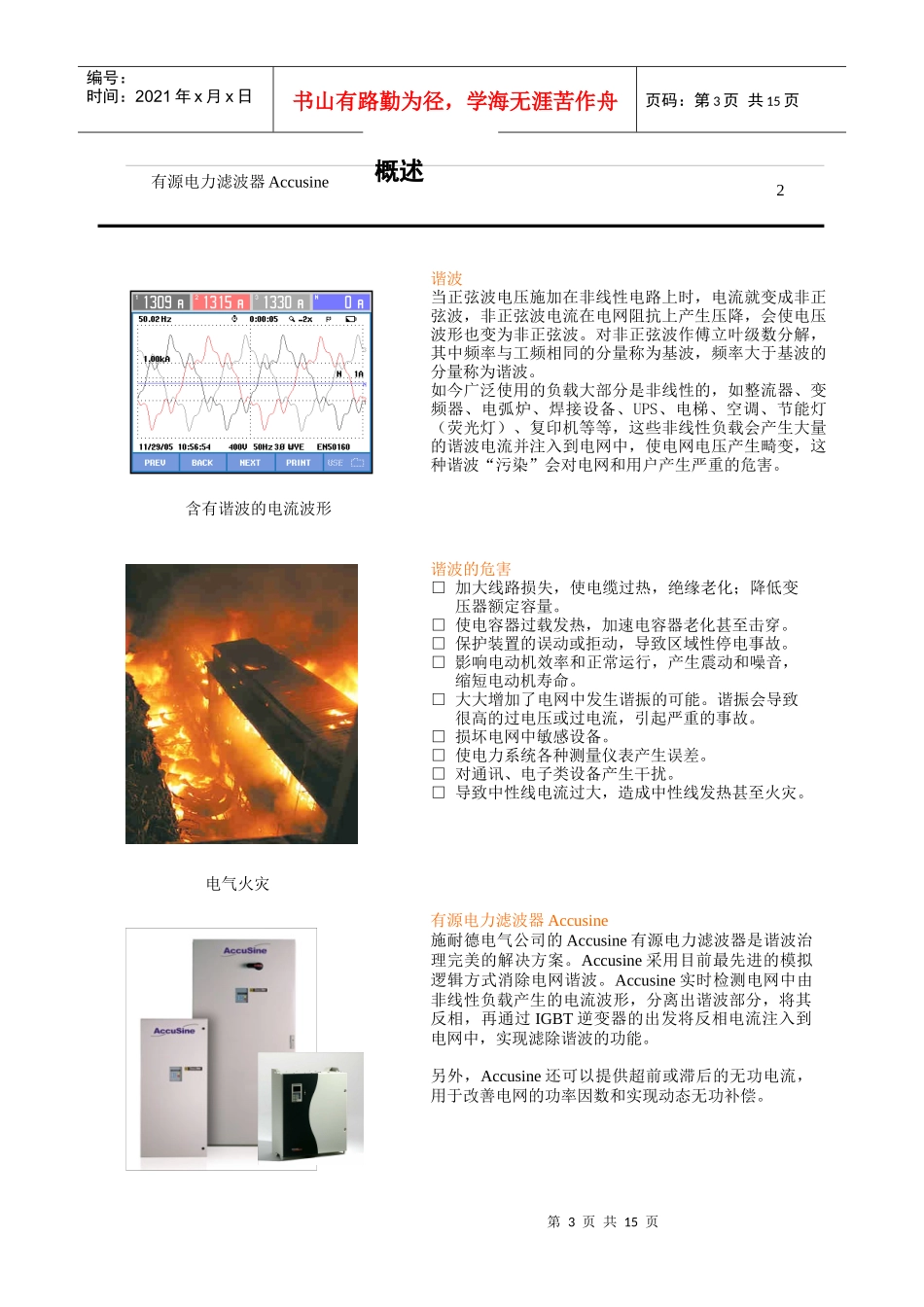

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页有源电力滤波器Accusine®产品样本第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页目录概述……………………………..……….……..3工作原理…………………….…….…….……..4安装接线………………………….………....…5应用方案…………………………………….…6选型工具……………………………...……..…7有源滤波器Accusine3L产品特性…………………......................8典型应用……………………….…….…9技术参数……………………….………10有源滤波器Accusine4L产品特性…………………....................11典型应用………………………………12技术参数………………………………13Accusine产品选型……………………….…14第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页2概述有源电力滤波器Accusine谐波当正弦波电压施加在非线性电路上时，电流就变成非正弦波，非正弦波电流在电网阻抗上产生压降，会使电压波形也变为非正弦波。对非正弦波作傅立叶级数分解，其中频率与工频相同的分量称为基波，频率大于基波的分量称为谐波。如今广泛使用的负载大部分是非线性的，如整流器、变频器、电弧炉、焊接设备、UPS、电梯、空调、节能灯（荧光灯）、复印机等等，这些非线性负载会产生大量的谐波电流并注入到电网中，使电网电压产生畸变，这种谐波“污染”会对电网和用户产生严重的危害。谐波的危害□加大线路损失，使电缆过热，绝缘老化；降低变压器额定容量。□使电容器过载发热，加速电容器老化甚至击穿。□保护装置的误动或拒动，导致区域性停电事故。□影响电动机效率和正常运行，产生震动和噪音，缩短电动机寿命。□大大增加了电网中发生谐振的可能。谐振会导致很高的过电压或过电流，引起严重的事故。□损坏电网中敏感设备。□使电力系统各种测量仪表产生误差。□对通讯、电子类设备产生干扰。□导致中性线电流过大，造成中性线发热甚至火灾。含有谐波的电流波形电气火灾有源电力滤波器Accusine施耐德电气公司的Accusine有源电力滤波器是谐波治理完美的解决方案。Accusine采用目前最先进的模拟逻辑方式消除电网谐波。Accusine实时检测电网中由非线性负载产生的电流波形，分离出谐波部分，将其反相，再通过IGBT逆变器的出发将反相电流注入到电网中，实现滤除谐波的功能。另外，Accusine还可以提供超前或滞后的无功电流，用于改善电网的功率因数和实现动态无功补偿。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页3工作原理有源电力滤波器Accusine工作原理断路器合闸后，AccuSine首先通过预充电电阻对DC母线的电容器充电，这个过程会持续8秒钟，是防止上电后对DC母线电容器的瞬间冲击。当母线电压Vdc达到额定值后，预充电接触器闭合。直流电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。同时，直流电容器通过电源PCB向内部的控制PCB和电子电路提供工作电源。AccuSine通过外部CTe采集电流信号送至控制PCB的谐波分离模块，该模块将基波成分分离，将谐波成分送至调节和监测模块。该模块会将采集到的系统谐波成分和AccuSine已发出的补偿电流比较，得到差值作为实时补偿信号输出到驱动电路，触发IGBT逆变器将补偿谐波电流注入到电网中，实现滤除谐波的功能。内部原理外部原理--第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页4安装接线有源电力滤波器AccusineAccuSine并联安装在系统中。具体安装方法分为：单机安装和多机并联安装两种。注：Accusine可以根据现场情况选择标准方式以外的其他安装方式。具体请参照《Accusine安装指导手册》■单机标准安装方式■多机并联安装方式非线性负载Accusine第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页5应用方案有源电力滤波器AccusineAccusine有源滤波器...
