毕业设计之110kV终端变电站电气部分初步设计VIP免费

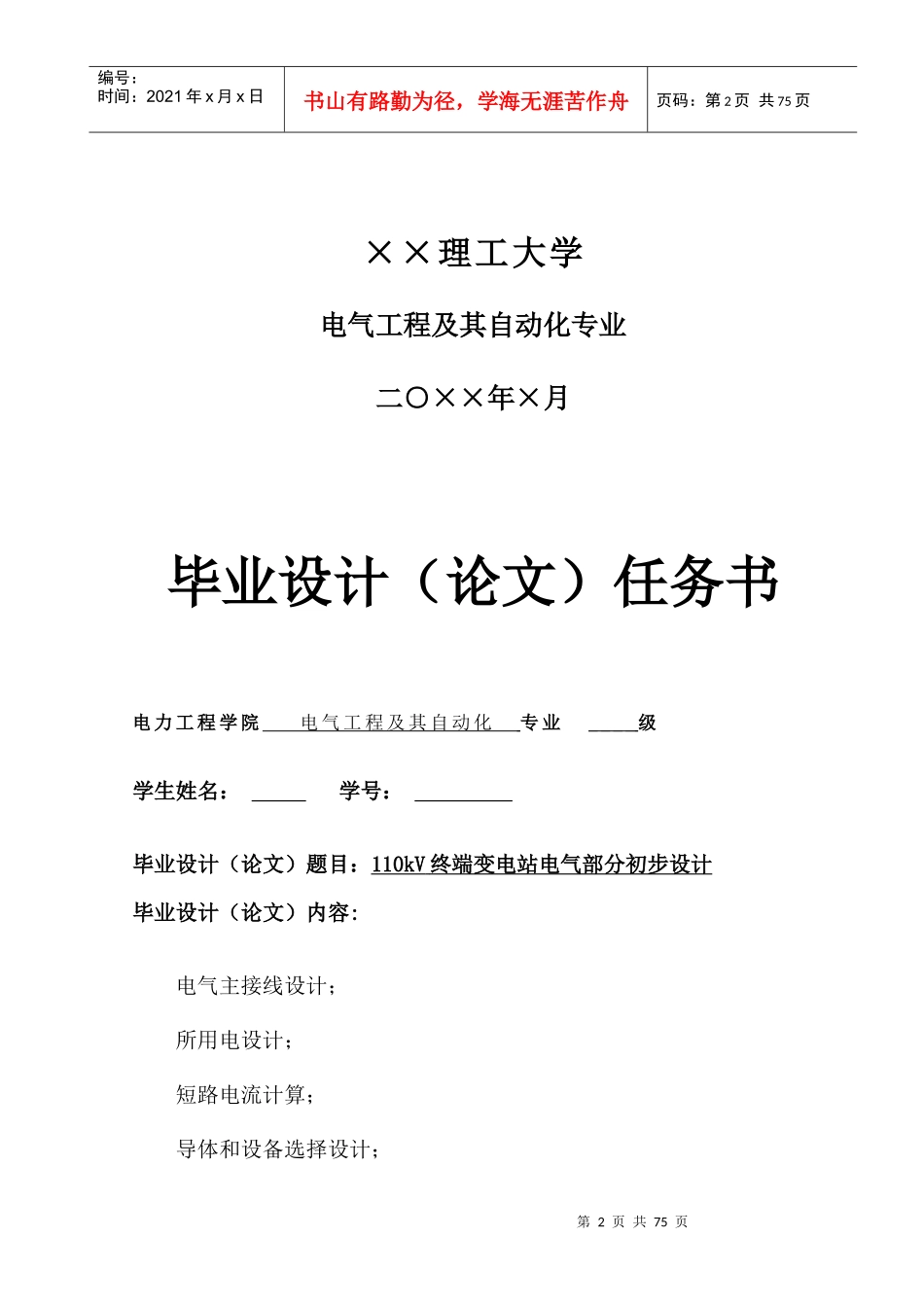

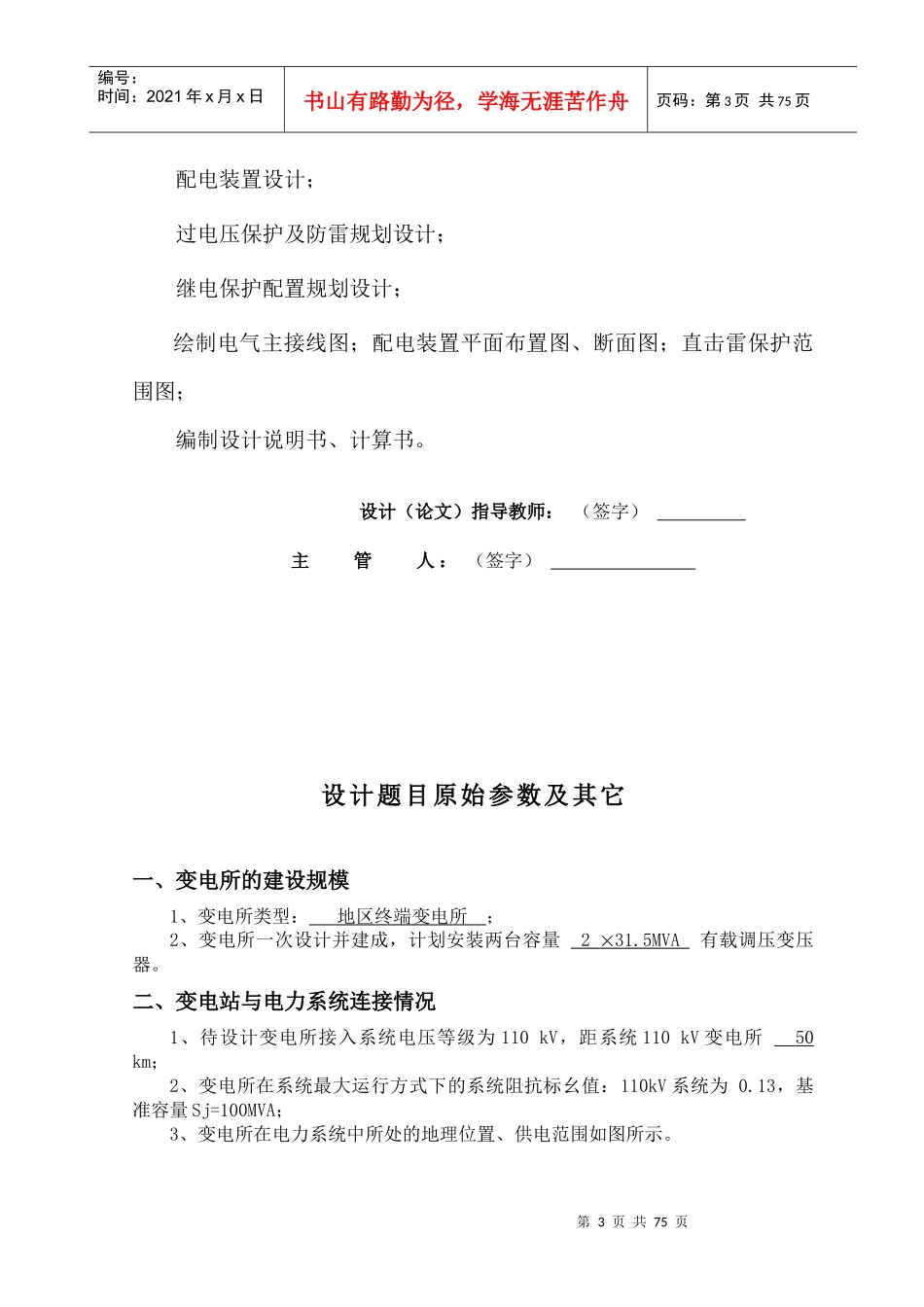

《110kV终端变电站电气部分初步设计》设计说明书第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页××理工大学电气工程及其自动化专业二○××年×月毕业设计（论文）任务书电力工程学院电气工程及其自动化专业____级学生姓名：学号：毕业设计（论文）题目：110kV终端变电站电气部分初步设计毕业设计（论文）内容:电气主接线设计；所用电设计；短路电流计算；导体和设备选择设计；第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页配电装置设计；过电压保护及防雷规划设计；继电保护配置规划设计；绘制电气主接线图；配电装置平面布置图、断面图；直击雷保护范围图；编制设计说明书、计算书。设计（论文）指导教师：（签字）主管人：（签字）设计题目原始参数及其它一、变电所的建设规模1、变电所类型：地区终端变电所；2、变电所一次设计并建成，计划安装两台容量231.5MVA有载调压变压器。二、变电站与电力系统连接情况1、待设计变电所接入系统电压等级为110kV，距系统110kV变电所50km；2、变电所在系统最大运行方式下的系统阻抗标幺值：110kV系统为0.13，基准容量Sj=100MVA；3、变电所在电力系统中所处的地理位置、供电范围如图所示。第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页三、电力负荷水平1、35kV出线10回，距离28km，每回线的输送容量3500kVA，II负荷，cos=0.82，Tmax=3500h以上；2、10kV出线共12回，III负荷，cos=0.80，Tmax=3000h；其中2回线路为电缆出线，距离3km，每回线路的输送容量1400kVA；其余为架空线，距离8km，每回线路的输送容量为1400kVA；3、35/10kV侧无电源；要求负荷的cos从0.8提高到0.9；4、所用电负荷统计为63kVA。四、环境条件海拔1000m；本地区污秽等级2级；地震裂度7级；最高气温36C；最低温度2.1C；年平均温度18C；最热月平均地下温度20C；年平均雷电日T=56日/年；其他条件不限。五、其它设计时间为五周，时间安排、资料收集、参考文献、设计成果和其它要求等见“毕业设计指导书”。正文目录前言--------------------------------------------------------------------------------------------------6一、毕业设计的目的、意义------------------------------------------------------------------------6二、电气设计的地位和作用------------------------------------------------------------------------6三、本次设计的题目及参数------------------------------------------------------------------------6四、对本次初步设计的要求------------------------------------------------------------------------6五、对毕业设计题目的分析------------------------------------------------------------------------7六、对本次初步计算的基本认识------------------------------------------------------------------7第一章变电站电气主接线设计----------------------------------------------------------------9第5页共75页第4页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共75页第一节电气主接线设计知识概述------------------------------------------------------------9第二节电气主接线的方案设计---------------------------------------------------------------12第三节确定电气主接线图---------------------------------------------------------------------16第四节主变和站用变选择---------------------------------------------------------------------17第五节变电站站用电设计---------------------------------------------------------------------18第六节无功补偿设计---------------------------------------------------------------------------19第二章短路电流计算---------------------------------------------------------------------------21第一节短路电流计算概述---------------------------------...
