桥梁基础工程设计方案VIP免费

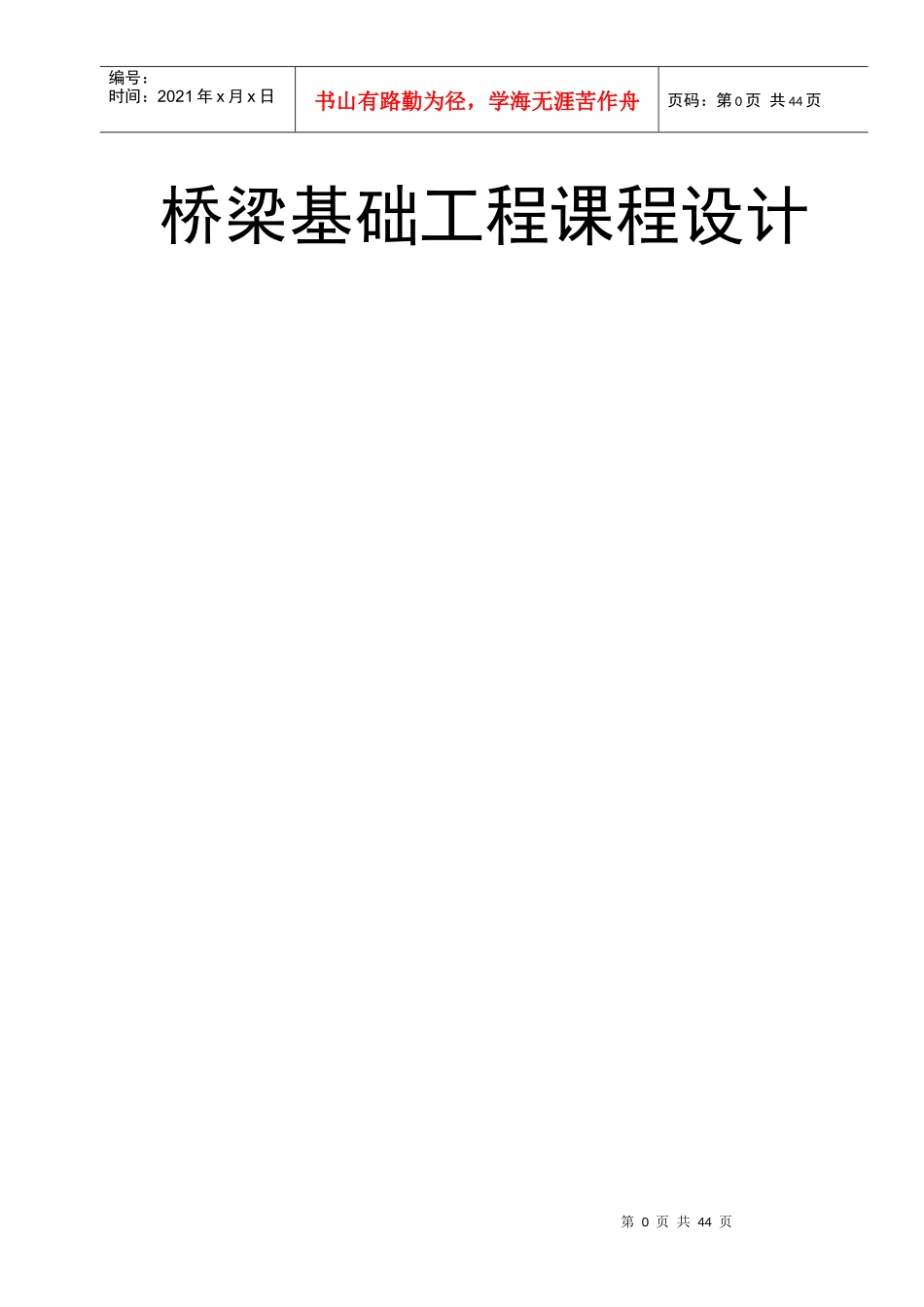

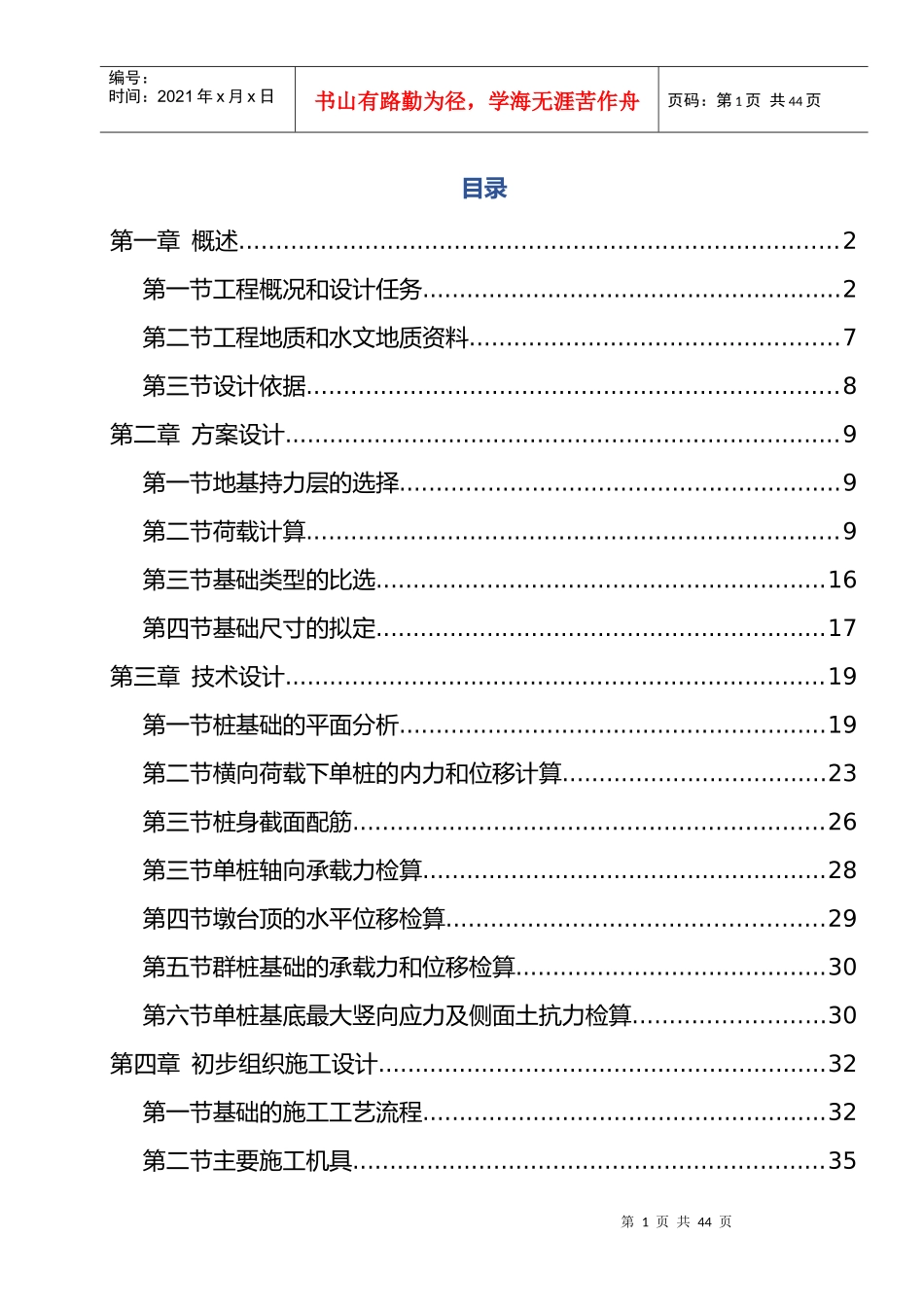

第0页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共44页桥梁基础工程课程设计第1页共44页第0页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页目录第一章概述.................................................................................2第一节工程概况和设计任务.........................................................2第二节工程地质和水文地质资料..................................................7第三节设计依据........................................................................8第二章方案设计...........................................................................9第一节地基持力层的选择............................................................9第二节荷载计算........................................................................9第三节基础类型的比选.............................................................16第四节基础尺寸的拟定.............................................................17第三章技术设计.........................................................................19第一节桩基础的平面分析..........................................................19第二节横向荷载下单桩的内力和位移计算....................................23第三节桩身截面配筋................................................................26第三节单桩轴向承载力检算.......................................................28第四节墩台顶的水平位移检算...................................................29第五节群桩基础的承载力和位移检算..........................................30第六节单桩基底最大竖向应力及侧面土抗力检算..........................30第四章初步组织施工设计.............................................................32第一节基础的施工工艺流程.......................................................32第二节主要施工机具................................................................35第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页第三节主要工程数量和材料用量................................................36第四节保证施工质量的措施.......................................................37第一章概述第一节工程概况和设计任务1工程名称某I级铁路干线上的特大桥（单线）。2桥跨及附属结构桥跨由38孔32m后张法预应力混凝土梁【图号：专桥（01）2051】组成，该梁全长32.6m，梁高2.65m，跨中腹板厚度0.18m，下翼缘梁端宽0.88m，上翼缘宽1.92m，为分片式T梁，两片梁腹板中心距为2.0m，桥梁跨中纵断面示意如图1－1所示。每孔梁的理论重量为2276kN，梁上设双侧人行道，其重量与线路上部建筑重量为35.5kN/m。梁缝10cm，桥墩支承垫石顶面高程1178.12m，轨底高程1181.25m，全桥总布置见图1－2。第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页图1－1桥梁跨中纵断面示意图第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页图1－2全桥总布置图3支座及墩台桥墩采用圆端形桥墩【图号：叁桥（2005）4203】和空心桥墩【图号：叁桥（2005）4205】2种，其中1#~6#、33#~37#采用圆端形桥墩，7#~32#采用空心桥墩。圆端形桥墩支承垫石采用C40钢筋混凝土，顶帽采用C30钢筋混凝土，墩身采用C30混凝土，圆端形桥墩构造图见图1－3。空心桥墩支承垫石采用C40钢筋混凝土，顶帽采用C30钢筋混凝土，墩身采用C30混凝土，空心桥墩构造图见图1－4。桥梁支座采用SQMZ型铸钢支座【图号：通桥（2006）8057】，支座铰中心至支承垫石顶面的距离为40c...
