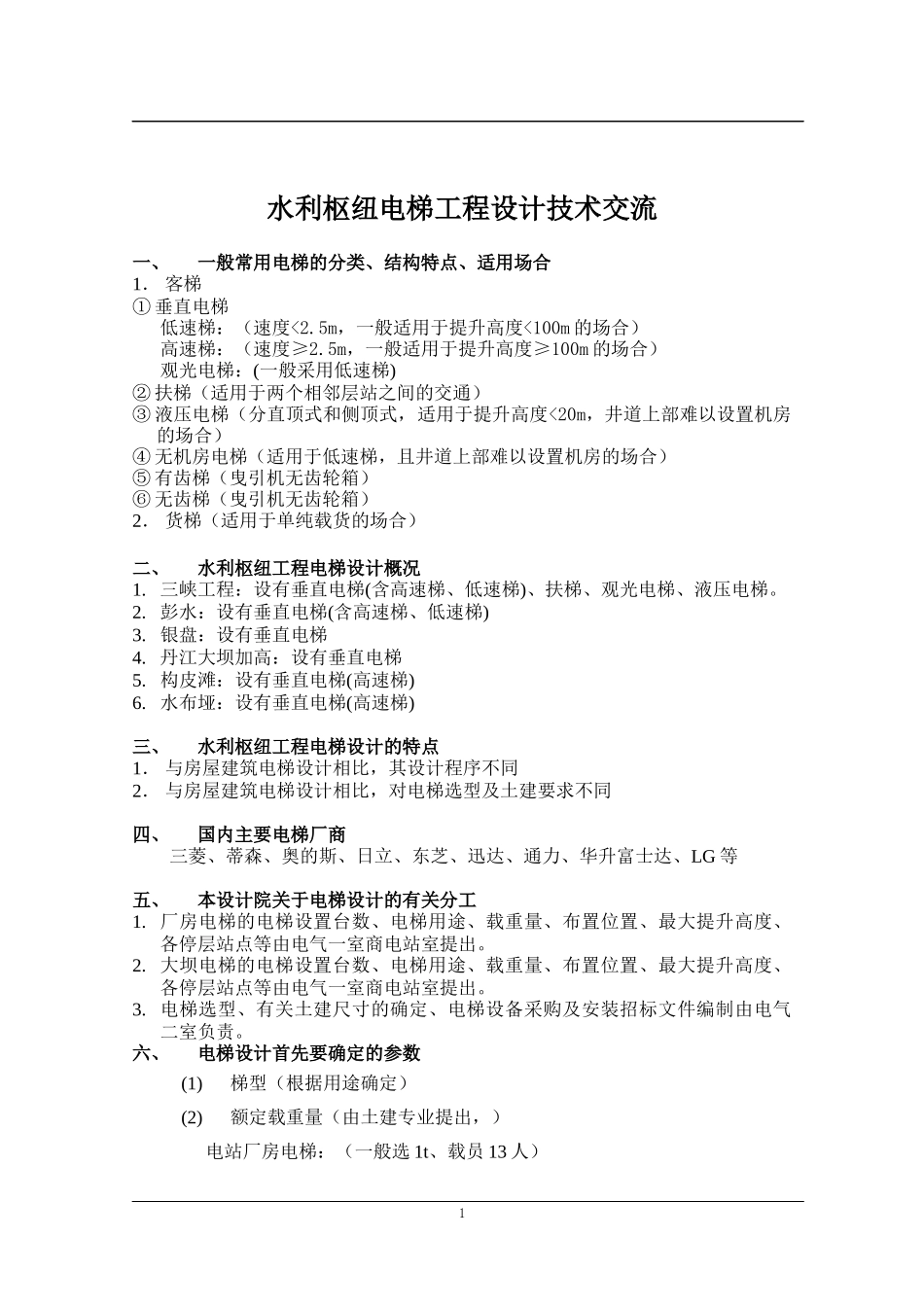

水利枢纽电梯工程设计技术交流一、一般常用电梯的分类、结构特点、适用场合1．客梯①垂直电梯低速梯：（速度<2.5m，一般适用于提升高度<100m的场合）高速梯：（速度≥2.5m，一般适用于提升高度≥100m的场合）观光电梯：(一般采用低速梯)②扶梯（适用于两个相邻层站之间的交通）③液压电梯（分直顶式和侧顶式，适用于提升高度<20m，井道上部难以设置机房的场合）④无机房电梯（适用于低速梯，且井道上部难以设置机房的场合）⑤有齿梯（曳引机无齿轮箱）⑥无齿梯（曳引机无齿轮箱）2．货梯（适用于单纯载货的场合）二、水利枢纽工程电梯设计概况1.三峡工程：设有垂直电梯(含高速梯、低速梯)、扶梯、观光电梯、液压电梯。2.彭水：设有垂直电梯(含高速梯、低速梯)3.银盘：设有垂直电梯4.丹江大坝加高：设有垂直电梯5.构皮滩：设有垂直电梯(高速梯)6.水布垭：设有垂直电梯(高速梯)三、水利枢纽工程电梯设计的特点1．与房屋建筑电梯设计相比，其设计程序不同2．与房屋建筑电梯设计相比，对电梯选型及土建要求不同四、国内主要电梯厂商三菱、蒂森、奥的斯、日立、东芝、迅达、通力、华升富士达、LG等五、本设计院关于电梯设计的有关分工1.厂房电梯的电梯设置台数、电梯用途、载重量、布置位置、最大提升高度、各停层站点等由电气一室商电站室提出。2.大坝电梯的电梯设置台数、电梯用途、载重量、布置位置、最大提升高度、各停层站点等由电气一室商电站室提出。3.电梯选型、有关土建尺寸的确定、电梯设备采购及安装招标文件编制由电气二室负责。六、电梯设计首先要确定的参数(1)梯型（根据用途确定）(2)额定载重量（由土建专业提出，）电站厂房电梯：（一般选1t、载员13人）1大坝电梯：（一般选1.6t、载员19人）扶梯：其运载量按人数/每小时确定(3)额定提升速度(由最大提升高度确定，按1分钟以内走完全行程控制)(4)停层站点及基站（由土建专业确定，基站应定为与外部交通最方便的层站）。(5)井道平面尺寸：约23002300mm(宽深)(6)厅门开孔尺寸：约1200~14002200mm(宽高)(7)底坑深度：约2150mm(8)顶层高度：约4850mm(9)安全门尺寸：一般为802000mm(宽高)(10)安全门设置原则：各层站间距≥11m应设安全门(11)底坑应设排水设施和爬梯(12)机房面积：（根据机型的不同确定，可在设备招标后确定）(13)机房高度：（一般为2.8m左右，可在设备招标后确定）(14)机房地面开孔尺寸：（必须在设备招标后确定）(15)排气孔的布置位置及开孔尺寸（高速电梯在井道上部和下部必须开排气孔）七、电梯的埋件电梯井道无埋件，电梯机房埋件图必须在设备招标后确定完成。机房埋件包括搁机大梁基础埋件，消防联动、工业电视探头、电话的埋管。八、电梯设备采购技术要求6.1概述6.1.1工程概况6.1.2设备布置6.1.3自然环境条件6.1.3.1气温年平均气温17.4℃极端最高气温44.1℃2极端最低气温-3.8℃最大日温差25℃6.1.3.2湿度多年平均相对湿度80%电梯电气最大湿度98%，冷表面结露6.1.3.3地震烈度设计地震烈度6度设防地震烈度7度6.1.3.4海拔高度海拔高度≤1000m6.1.4交通运输条件6.1.4.1对外交通条件6.1.4.2场内交通条件6.2通用技术条款6.2.1设计制造原则彭水水电站电站厂房、大坝、升船机电梯主要用于电站工作人员上、下交通以及小型仪器、设备、工具的运输，是电站的重要交通工具。本次招标的电梯设备应把保证安全可靠、运行稳定放在设计、制造的首位，必须利用成熟的、有运行经验的可靠技术进行设计制造。在此前提下，充分满足功能要求，体现先进技术水平。6.2.2招标范围6.2.2.1供货范围(1)4部垂直电梯及其附属设备，电线电缆，安装材料；(2)技术文件；(3)专用工具；(4)备品备件。(5)井道内照明及检修电源插座设备和材料卖方提供的电梯设备必须具有成套性，每部电梯设备应包括从安装、试3运行直至通过最终验收所需的全部设备和材料。6.2.2.2工作范围(1)卖方应完成本招标文件6.2.2.1条所列全部设备的设计、制造、装配、工厂试验、包装、运输、进口部件商检、交货、安装、现场试验、联系当地技术监督局进行计量检定和验收、试运行、提供图纸及技术文件；参加设计联络会和设备最终验收；对合同设备的设计、制造、...
