晋中博信机电设备贸易有限公司乘客电梯安装作业指导书

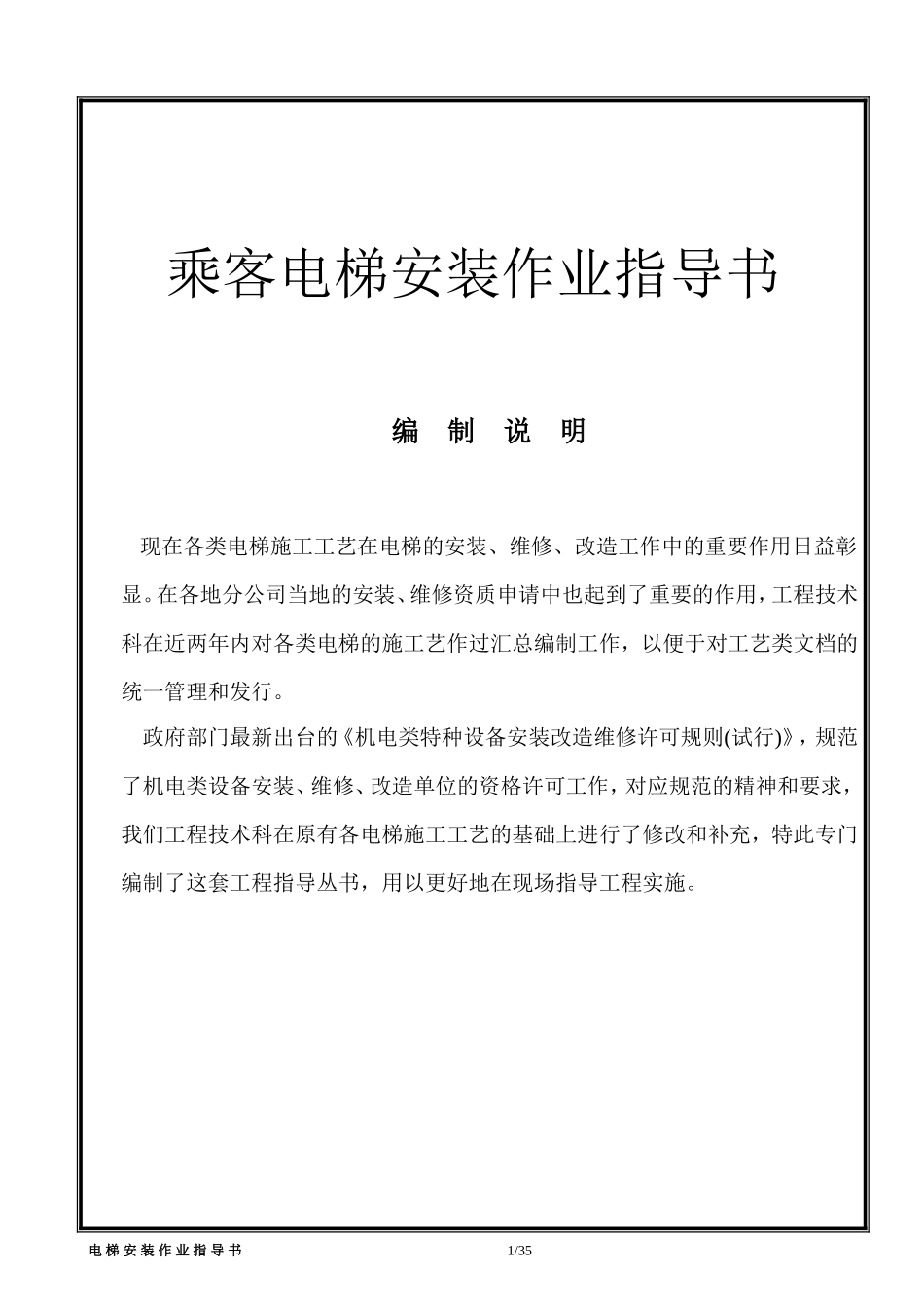

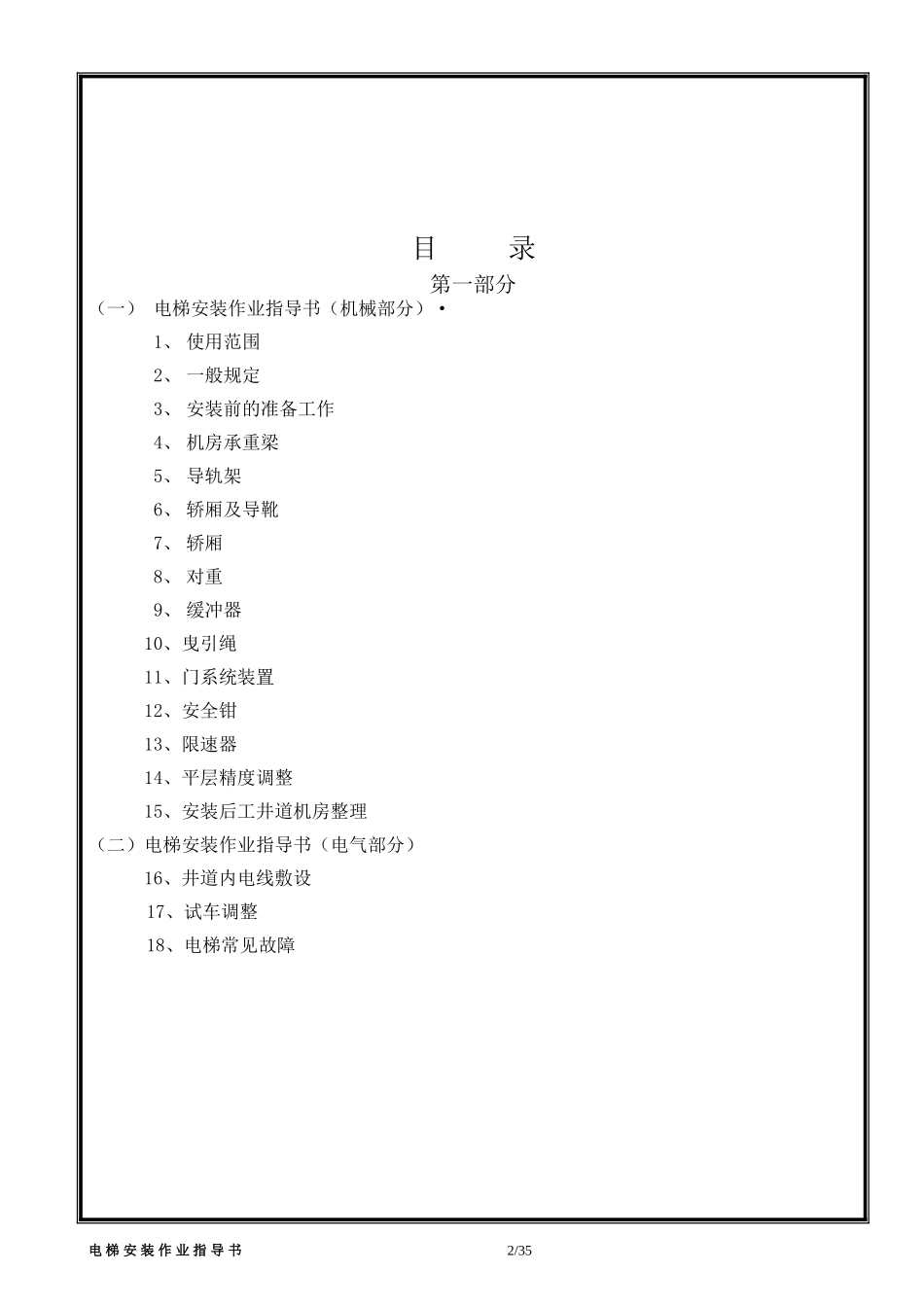

乘客电梯安装作业指导书 编 制 说 明 现在各类电梯施工工艺在电梯的安装、维修、改造工作中的重要作用日益彰显。在各地分公司当地的安装、维修资质申请中也起到了重要的作用，工程技术科在近两年内对各类电梯的施工艺作过汇总编制工作，以便于对工艺类文档的统一管理和发行。 政府部门最新出台的《机电类特种设备安装改造维修许可规则(试行)》，规范了机电类设备安装、维修、改造单位的资格许可工作，对应规范的精神和要求，我们工程技术科在原有各电梯施工工艺的基础上进行了修改和补充，特此专门编制了这套工程指导丛书，用以更好地在现场指导工程实施。 电 梯 安 装 作 业 指 导 书 1/35目 录第一部分（一） 电梯安装作业指导书（机械部分）·1、 使用范围2、 一般规定3、 安装前的准备工作4、 机房承重梁5、 导轨架6、 轿厢及导靴7、 轿厢 8、 对重 9、 缓冲器 10、曳引绳 11、门系统装置 12、安全钳 13、限速器 14、平层精度调整 15、安装后工井道机房整理（二）电梯安装作业指导书（电气部分）16、井道内电线敷设17、试车调整18、电梯常见故障 电 梯 安 装 作 业 指 导 书 2/35电 梯 安 装 作 业 指 导 书（机 械 部 分）使用范围本<<安装调试指导书>>适用于各类曳引式电梯。电 梯 安 装 作 业 指 导 书 3/351 一般规定1.1 电梯在安装前必须完成与之有关的土建项目，其基本要求如下：1.1.1 按《井道布置图》的要求完成电梯井道、电梯机房的土建施工。进场前完成对双方约定的井道尺寸进行勘测确认，砖墙井道壁可不进行表面粉刷，但每项层之间应加一道钢筋混凝土圈梁。1.1.2 按《井道布置图》的要求布置井道壁上的预埋铁，其位置偏差应符合《设备基础尺寸和位置的质量要求》的规定，预埋钢板表面可凸出井道壁 20mm，但不能超过 50mm,对于井道的宽度和深度与其相应的理想面的偏差不得大于 30m（正偏差）。1.1.3 井道底坑应是防水的，应适当考虑梅雨季节的特殊情况。1.1.4 井道布置图所标层门口尺寸为装修后尺寸，建筑上应有装饰预留量。（实际施工尺寸应比图上所标尺寸大）。1.1.5 井道内 1m 范围内不准有水管或电缆通过。1.1.6 井道底坑内应预埋有接地线，其接地电阻应不大于 4Ω。1.1.7 机房应与水箱和烟道隔离，机房楼面的负栽能力应大于 6000N/m。1.1.8 机房内钢丝绳与楼板孔洞每边间隙应为 20-40mm，通向井道的孔洞四周应筑高 50mm以上的台阶。1.2 ...
