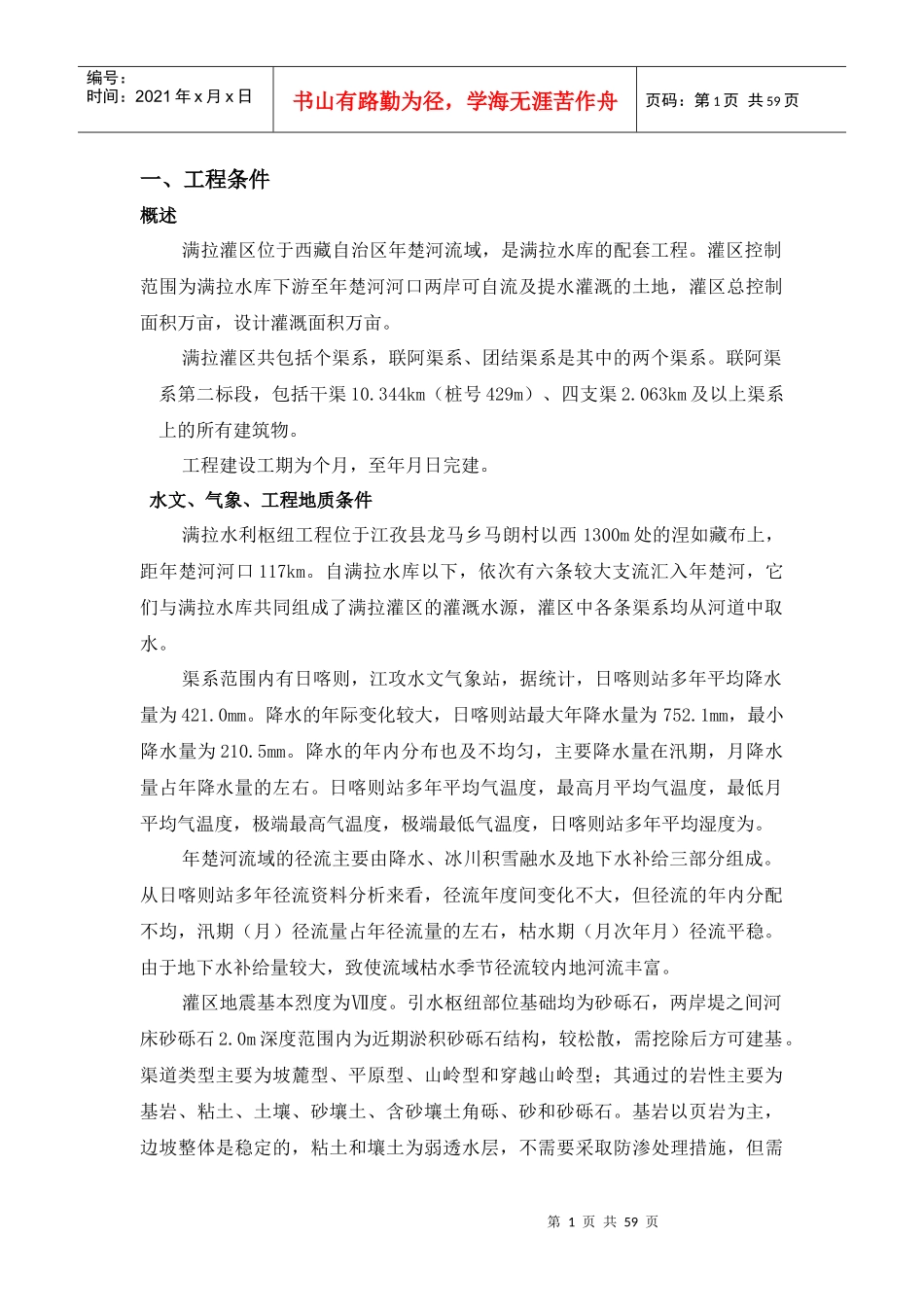

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页一、工程条件概述满拉灌区位于西藏自治区年楚河流域，是满拉水库的配套工程。灌区控制范围为满拉水库下游至年楚河河口两岸可自流及提水灌溉的土地，灌区总控制面积万亩，设计灌溉面积万亩。满拉灌区共包括个渠系，联阿渠系、团结渠系是其中的两个渠系。联阿渠系第二标段，包括干渠10.344km（桩号429m）、四支渠2.063km及以上渠系上的所有建筑物。工程建设工期为个月，至年月日完建。水文、气象、工程地质条件满拉水利枢纽工程位于江孜县龙马乡马朗村以西1300m处的涅如藏布上，距年楚河河口117km。自满拉水库以下，依次有六条较大支流汇入年楚河，它们与满拉水库共同组成了满拉灌区的灌溉水源，灌区中各条渠系均从河道中取水。渠系范围内有日喀则，江攻水文气象站，据统计，日喀则站多年平均降水量为421.0mm。降水的年际变化较大，日喀则站最大年降水量为752.1mm，最小降水量为210.5mm。降水的年内分布也及不均匀，主要降水量在汛期，月降水量占年降水量的左右。日喀则站多年平均气温度，最高月平均气温度，最低月平均气温度，极端最高气温度，极端最低气温度，日喀则站多年平均湿度为。年楚河流域的径流主要由降水、冰川积雪融水及地下水补给三部分组成。从日喀则站多年径流资料分析来看，径流年度间变化不大，但径流的年内分配不均，汛期（月）径流量占年径流量的左右，枯水期（月次年月）径流平稳。由于地下水补给量较大，致使流域枯水季节径流较内地河流丰富。灌区地震基本烈度为Ⅶ度。引水枢纽部位基础均为砂砾石，两岸堤之间河床砂砾石2.0m深度范围内为近期淤积砂砾石结构，较松散，需挖除后方可建基。渠道类型主要为坡麓型、平原型、山岭型和穿越山岭型；其通过的岩性主要为基岩、粘土、土壤、砂壤土、含砂壤土角砾、砂和砂砾石。基岩以页岩为主，边坡整体是稳定的，粘土和壤土为弱透水层，不需要采取防渗处理措施，但需第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页护坡。基岩、含砂壤土角砾、含角砾砂壤土、砂砾石等为中至强透水层，各层允许坡降较小，需采取护坡和防渗措施。渠道沿线通过泥石流多发区，应采取可靠排挡措施进行处理，以防止渠道边坡稳定和淤积问题，渠道在风成沙丘附近通过，应采取相应的防沙措施，予以保护。对外交通条件联阿引水枢纽位于日喀则市上游年楚河干流上，距日喀则市约15Km；日喀则至江孜全程86Km为三级旅游公路，路况较好，可资利用，该公路至各引水枢纽、干支渠及泵站等施工现场均有乡道可以利用。二、施工总平面布置．布置特点满拉灌区位于西藏自治区年楚河流域，是满拉水库的配套工程。满拉灌区共包括个渠系，联阿渠系是其中一个渠系，它位于日喀则市境内，年楚河右岸。联阿渠系二标段包括引水枢纽工程8.085km（包括干提加固），引水干渠及一、二、三支渠。联阿渠系二标段分二期施工，施工布置为一次布置满足二期施工要求。施工主要工厂靠近施工现场布置，施工道路与现有场外道路结合沿干渠布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。．施工辅助企业布置2.2.1砂石骨料加工系统2.2.1砂石料需用量联阿渠系二标段主体工程混凝土量为5269.85m3，计入临建工程和施工损耗519.8m3，混凝土总量约为5789.65m3，需砂石净料6500m3，其中需砂约2650m3。2.2.1砂石采料场及料场开采根据招标文件补充通知（），本工程砂石料采用天然砂石料，料场由招标人提供三个，料场的各项指标均符合设计要求，料场储量丰富，满足工程用料第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页需要。根据施工总进度安排，主体工程施工主要安排在枯水期，料场开采采用陆地开采。先用推土机或挖掘机剥离无用表层，然后用挖掘机装自卸汽车运至砂石骨料加工系统。2.2.1砂石骨料加工系统工艺流程由料场开采的砂砾混合料由自卸汽车运到系统汽车受料坑卸料，由受料坑下设胶带机送往预筛分间。>40mm粒径的大石，用胶带机送到破碎车间，经×型鄂式破碎机破碎后，用胶带...
