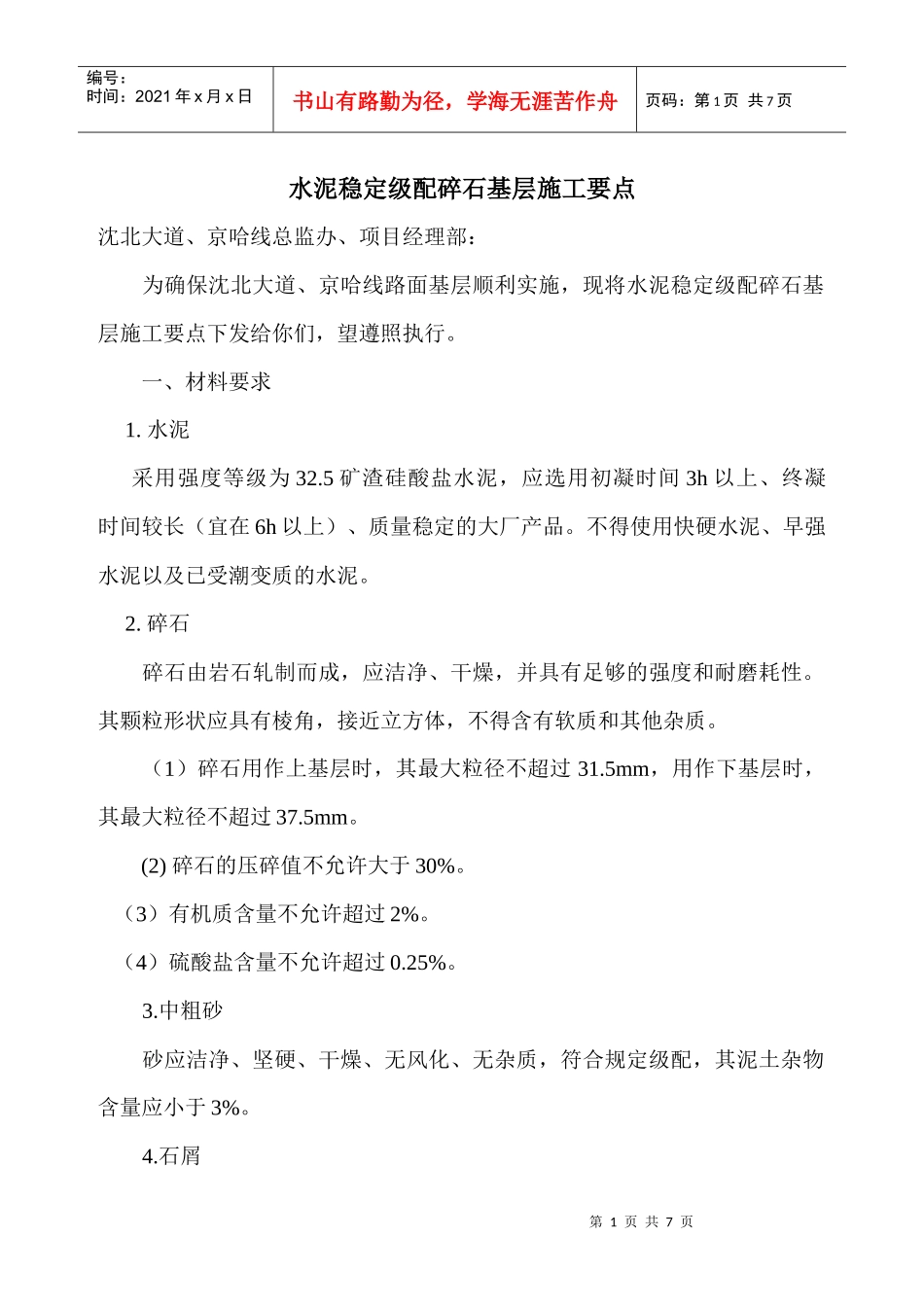

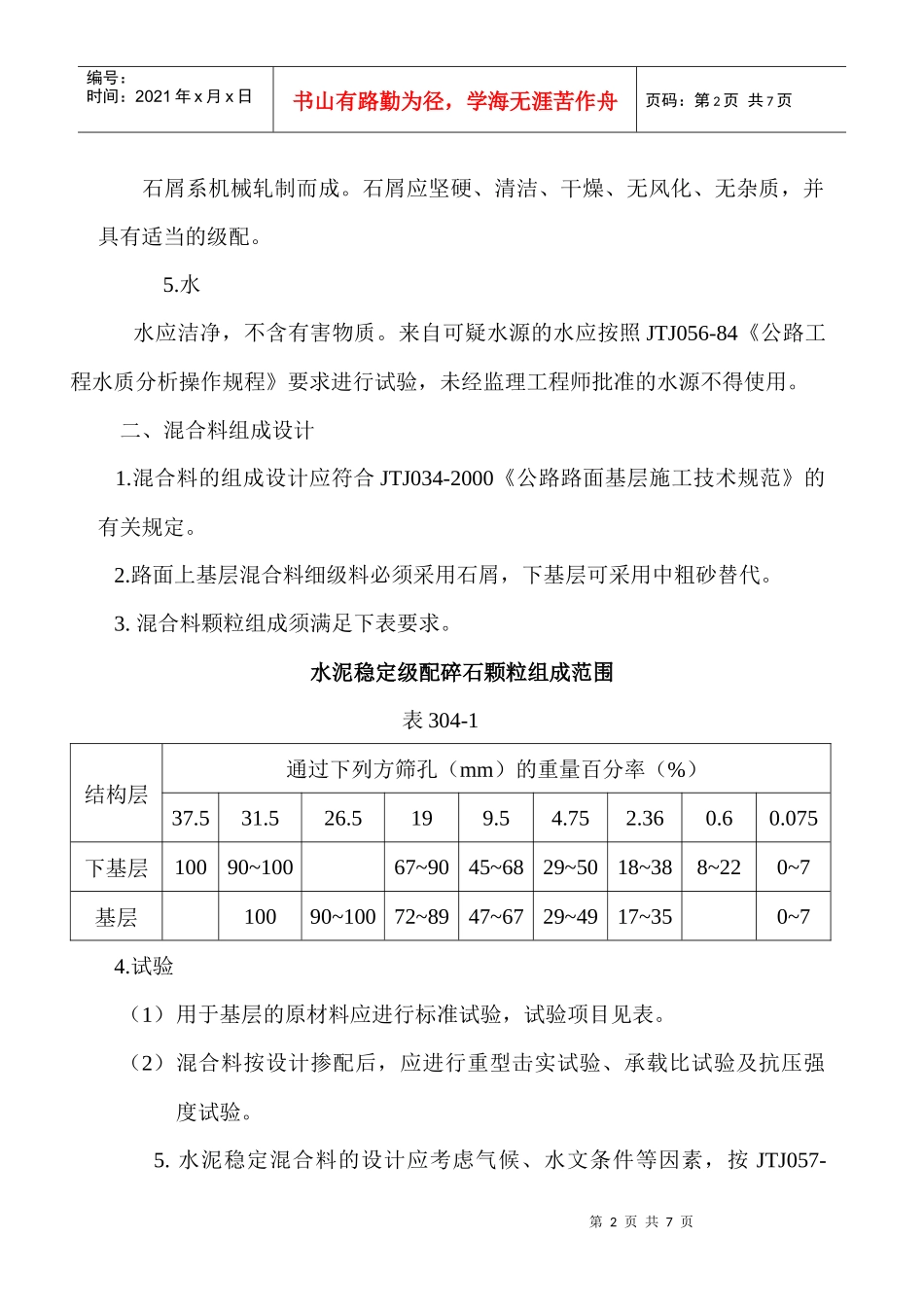

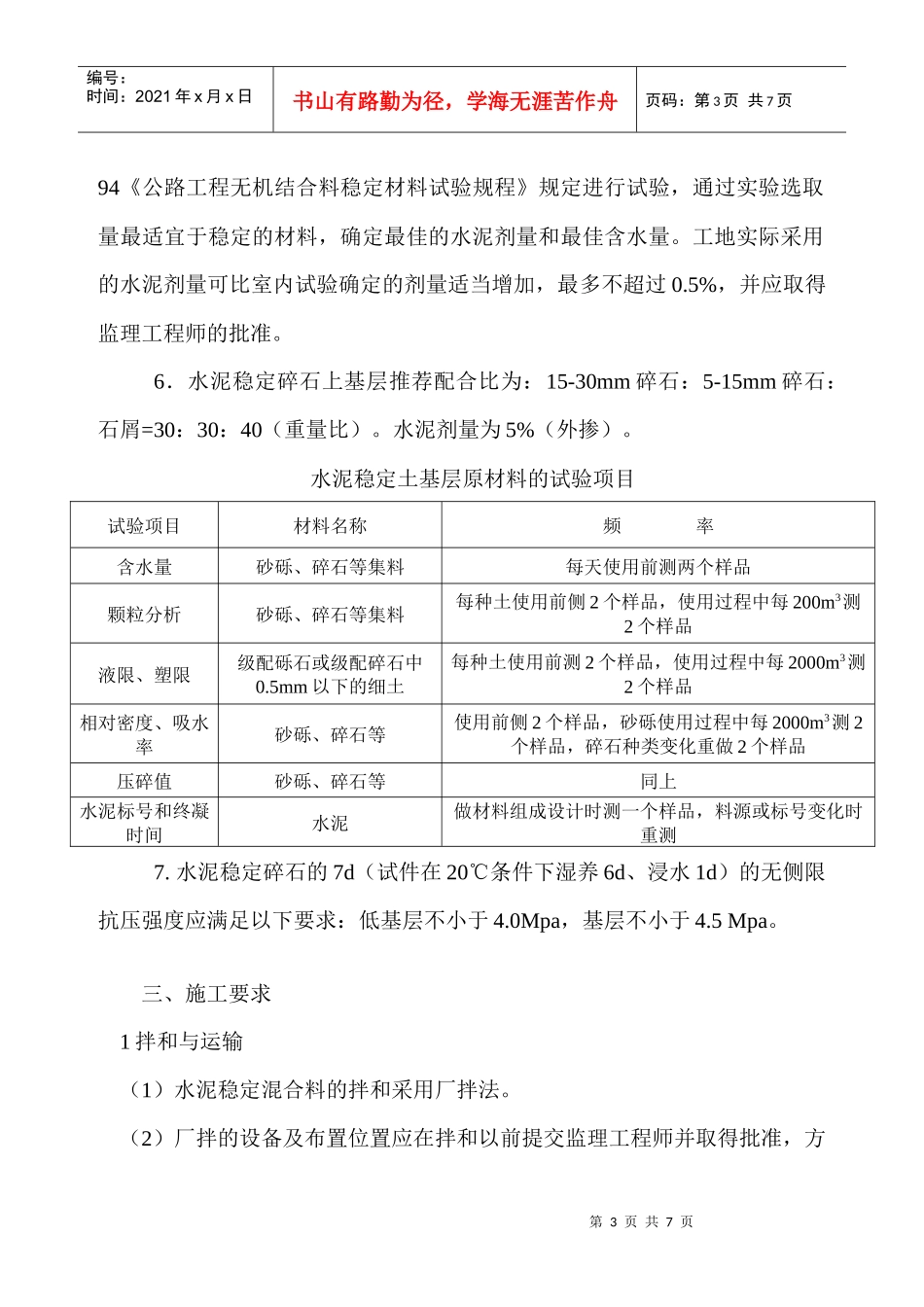

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页水泥稳定级配碎石基层施工要点沈北大道、京哈线总监办、项目经理部：为确保沈北大道、京哈线路面基层顺利实施，现将水泥稳定级配碎石基层施工要点下发给你们，望遵照执行。一、材料要求1.水泥采用强度等级为32.5矿渣硅酸盐水泥，应选用初凝时间3h以上、终凝时间较长（宜在6h以上）、质量稳定的大厂产品。不得使用快硬水泥、早强水泥以及已受潮变质的水泥。2.碎石碎石由岩石轧制而成，应洁净、干燥，并具有足够的强度和耐磨耗性。其颗粒形状应具有棱角，接近立方体，不得含有软质和其他杂质。（1）碎石用作上基层时，其最大粒径不超过31.5mm，用作下基层时，其最大粒径不超过37.5mm。(2)碎石的压碎值不允许大于30%。（3）有机质含量不允许超过2%。（4）硫酸盐含量不允许超过0.25%。3.中粗砂砂应洁净、坚硬、干燥、无风化、无杂质，符合规定级配，其泥土杂物含量应小于3%。4.石屑第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页石屑系机械轧制而成。石屑应坚硬、清洁、干燥、无风化、无杂质，并具有适当的级配。5.水水应洁净，不含有害物质。来自可疑水源的水应按照JTJ056-84《公路工程水质分析操作规程》要求进行试验，未经监理工程师批准的水源不得使用。二、混合料组成设计1.混合料的组成设计应符合JTJ034-2000《公路路面基层施工技术规范》的有关规定。2.路面上基层混合料细级料必须采用石屑，下基层可采用中粗砂替代。3.混合料颗粒组成须满足下表要求。水泥稳定级配碎石颗粒组成范围表304-1结构层通过下列方筛孔（mm）的重量百分率（%）37.531.526.5199.54.752.360.60.075下基层10090~10067~9045~6829~5018~388~220~7基层10090~10072~8947~6729~4917~350~74.试验（1）用于基层的原材料应进行标准试验，试验项目见表。（2）混合料按设计掺配后，应进行重型击实试验、承载比试验及抗压强度试验。5.水泥稳定混合料的设计应考虑气候、水文条件等因素，按JTJ057-第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页94《公路工程无机结合料稳定材料试验规程》规定进行试验，通过实验选取量最适宜于稳定的材料，确定最佳的水泥剂量和最佳含水量。工地实际采用的水泥剂量可比室内试验确定的剂量适当增加，最多不超过0.5%，并应取得监理工程师的批准。6．水泥稳定碎石上基层推荐配合比为：15-30mm碎石：5-15mm碎石：石屑=30：30：40（重量比）。水泥剂量为5%（外掺）。水泥稳定土基层原材料的试验项目试验项目材料名称频率含水量砂砾、碎石等集料每天使用前测两个样品颗粒分析砂砾、碎石等集料每种土使用前侧2个样品，使用过程中每200m3测2个样品液限、塑限级配砾石或级配碎石中0.5mm以下的细土每种土使用前测2个样品，使用过程中每2000m3测2个样品相对密度、吸水率砂砾、碎石等使用前侧2个样品，砂砾使用过程中每2000m3测2个样品，碎石种类变化重做2个样品压碎值砂砾、碎石等同上水泥标号和终凝时间水泥做材料组成设计时测一个样品，料源或标号变化时重测7.水泥稳定碎石的7d（试件在20℃条件下湿养6d、浸水1d）的无侧限抗压强度应满足以下要求：低基层不小于4.0Mpa，基层不小于4.5Mpa。三、施工要求1拌和与运输（1）水泥稳定混合料的拌和采用厂拌法。（2）厂拌的设备及布置位置应在拌和以前提交监理工程师并取得批准，方第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页可进行设备安装，检修与调试，使拌和的混合料颗粒组成和含水量达到规定要求。（3）运输混合料的车辆应根据需要配置并装载均匀，及时将混和料运至现场。（4）混合料在运输途中应加覆盖以防水份蒸发。2．摊铺和整型（1）混合料的摊铺上基层应采用带平衡梁的进口摊铺机进行摊铺，摊铺机械组合根据路面宽度、施工方法合理选择，采用多台摊铺机共同作业时。前后相隔5~10m同步进行，并使混合料按规定的松铺厚度，均匀地摊铺在要求的宽度上。（2）基层施工时，应严格掌握其厚度，控制顶面横坡在允许...
