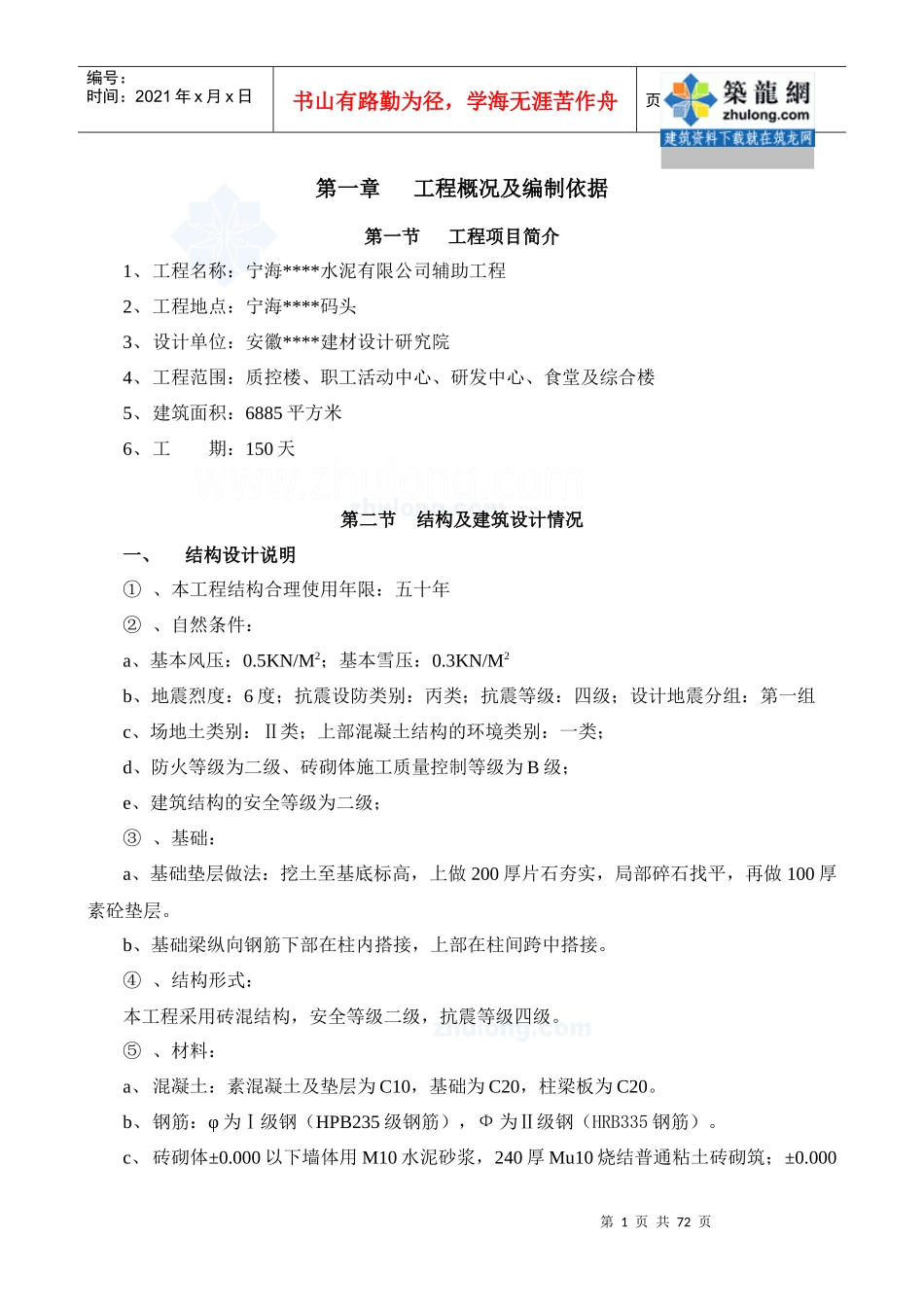

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页第一章工程概况及编制依据第一节工程项目简介1、工程名称：宁海****水泥有限公司辅助工程2、工程地点：宁海****码头3、设计单位：安徽****建材设计研究院4、工程范围：质控楼、职工活动中心、研发中心、食堂及综合楼5、建筑面积：6885平方米6、工期：150天第二节结构及建筑设计情况一、结构设计说明①、本工程结构合理使用年限：五十年②、自然条件：a、基本风压：0.5KN/M2；基本雪压：0.3KN/M2b、地震烈度：6度；抗震设防类别：丙类；抗震等级：四级；设计地震分组：第一组c、场地土类别：Ⅱ类；上部混凝土结构的环境类别：一类；d、防火等级为二级、砖砌体施工质量控制等级为B级；e、建筑结构的安全等级为二级；③、基础：a、基础垫层做法：挖土至基底标高，上做200厚片石夯实，局部碎石找平，再做100厚素砼垫层。b、基础梁纵向钢筋下部在柱内搭接，上部在柱间跨中搭接。④、结构形式：本工程采用砖混结构，安全等级二级，抗震等级四级。⑤、材料：a、混凝土：素混凝土及垫层为C10，基础为C20，柱梁板为C20。b、钢筋：φ为Ⅰ级钢（HPB235级钢筋），Ф为Ⅱ级钢（HRB335钢筋）。c、砖砌体±0.000以下墙体用M10水泥砂浆，240厚Mu10烧结普通粘土砖砌筑；±0.000第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页以上墙体用M7.5混合砂浆，240厚Mu10烧结普通粘土砖砌筑。d、预埋件及型钢均采用Q235⑥、本工程楼面活荷载如下：非上人屋面0.5KN/M2室、厅：2.0KN/M2楼梯间2.5KN/M2卫生间4.0KN/M2⑦、钢筋混凝土结构构造a、构件主钢筋混凝土净保护层厚度基础地梁40mm柱30mm梁25mm楼板15mmb、现浇楼板1、现浇板内分布筋除图中特别注明外均为φ6@200；2、楼板留孔留洞：现浇板上的所有孔洞必须事先预留，孔洞直径或长边小于300mm时，若图中未特别注明板上钢筋可丛洞边绕过，不另设附加钢筋；大于300mm的孔洞须在洞边设加强筋，详见有关结构平面图。C、梁柱1、梁内箍筋采用封闭式，箍筋末端应做135度弯钩。2、梁（包括地梁）附加箍筋及吊筋：所有次梁位置两边各设三根附加箍筋，肢数和直径同主梁箍筋间距50mm，有吊筋表示的，除图中注明规格外均为2Ф16。3、梁内纵筋的锚固长度不得小于Ⅰ级钢27D，Ⅱ级钢34D；梁内纵筋的搭接长度不得小于Ⅰ级钢32.4D，Ⅱ级钢40.8D。4、未注明梁顶标高均同该梁所在楼面标高。D、构造柱圈梁构造柱与墙体的拉结，构造柱与圈梁的联结结点及圈梁内钢筋构造均详《浙G-17-89》图集，圈梁底即为洞顶时应在圈梁底附加2Φ12钢筋。E、过梁第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页门或窗洞顶标高未注明过梁处，应按图设置过梁，过梁长度=洞宽+500。过梁遇梁或圈梁应一起现浇。F、砖砌体结构构造1、钢筋构造混凝土柱与砖墙连接处应砌成马牙槎并沿墙全高每隔500mm设2φ6拉结筋，拉结筋锚入柱内200mm，每边伸入墙内长度不应小于1000mm。G、本工程图所注尺寸以毫米（mm）计，标高以米（m）计。H、本施工图遵守的设计规范有：Ⅰ、建筑结构可靠度设计统一标准（GB50068-2001）Ⅱ、建筑抗震设计规范（GB50011-2001）Ⅲ、建筑抗震设防分类标准（GB50223-95）Ⅳ、中国地震动参数区划图（GB18306-2001）Ⅴ、砌体结构设计规范（GB50003-2001）Ⅵ、建筑结构荷载规范（GB50009-2001）Ⅶ、建筑地基基础设计规范（GB50007-2002）Ⅷ、多孔砖砌体结构技术规范（JGJ137-2001）Ⅸ、建筑桩基础技术规范（JGJ94-94）Ⅹ、中华人民共和国工程建设标准强制性条文（房屋建设部分）一、制图规则1、粱、柱构造除图中注明外均见图集（03G101-1）。2、平面图中梁位置除注明外均为轴线居中或贴柱边。二、建筑设计说明A、本工程为宁海****水泥有限公司单身宿舍楼及食堂，其位置详总平面图，本工程耐火等级为二级，主体结构合理使用年限50年，结构为砖混结构。B、本工程各幢楼室内地坪±0.000高程采用85年国家基准高程，室内外高差均为0.45m。C、本工程所有标高以米为单位，尺寸除总平面图外均以毫米为单位。D...
