暖通空调水系统的平衡调节VIP免费

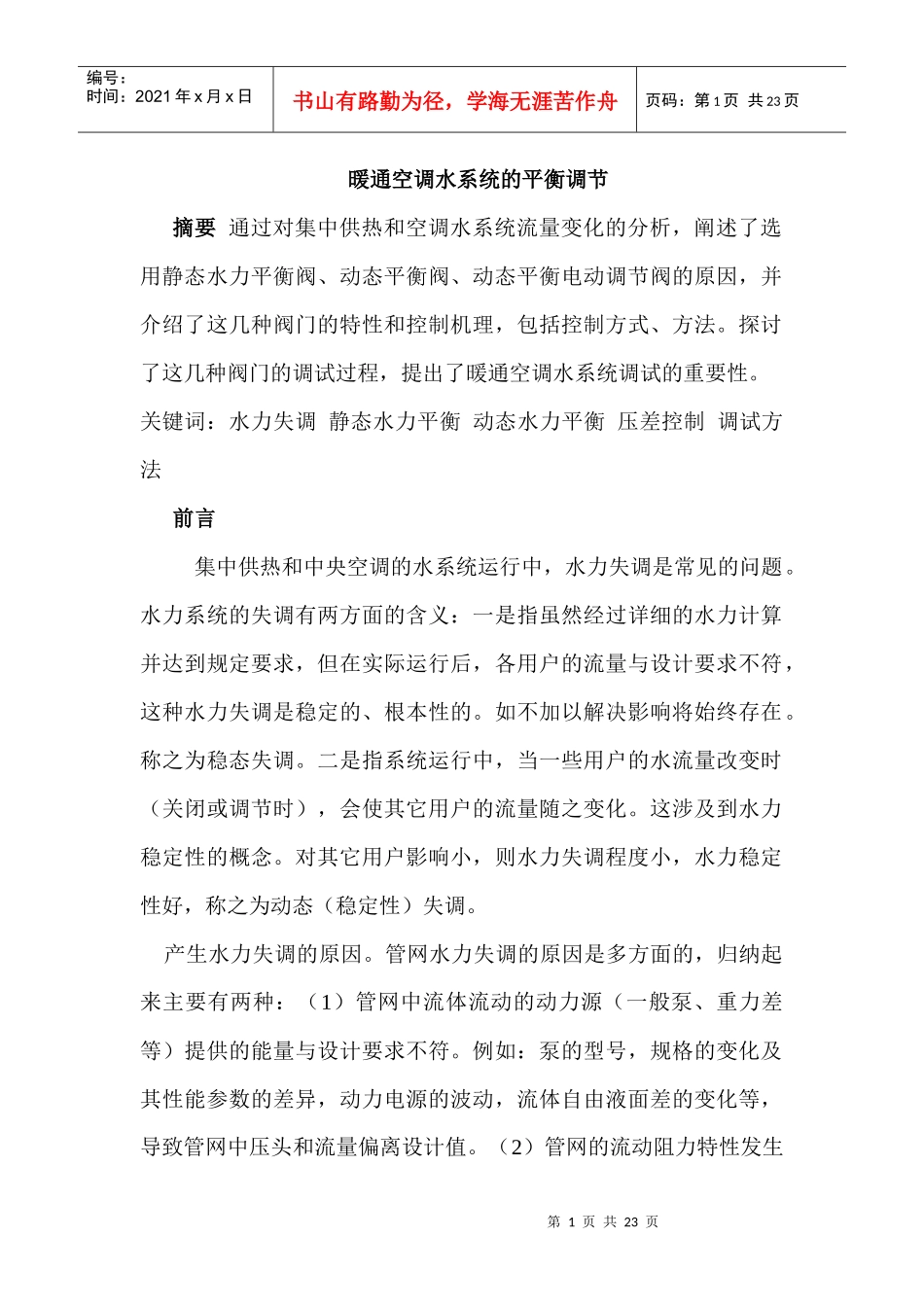

暖通空调水系统的平衡调节_第1页
1/23
暖通空调水系统的平衡调节_第2页
2/23
暖通空调水系统的平衡调节_第3页
3/23
第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页暖通空调水系统的平衡调节摘要通过对集中供热和空调水系统流量变化的分析,阐述了选用静态水力平衡阀、动态平衡阀、动态平衡电动调节阀的原因,并介绍了这几种阀门的特性和控制机理,包括控制方式、方法。探讨了这几种阀门的调试过程,提出了暖通空调水系统调试的重要性。关键词:水力失调静态水力平衡动态水力平衡压差控制调试方法前言集中供热和中央空调的水系统运行中,水力失调是常见的问题。水力系统的失调有两方面的含义:一是指虽然经过详细的水力计算并达到规定要求,但在实际运行后,各用户的流量与设计要求不符,这种水力失调是稳定的、根本性的。如不加以解决影响将始终存在。称之为稳态失调。二是指系统运行中,当一些用户的水流量改变时(关闭或调节时),会使其它用户的流量随之变化。这涉及到水力稳定性的概念。对其它用户影响小,则水力失调程度小,水力稳定性好,称之为动态(稳定性)失调。产生水力失调的原因。管网水力失调的原因是多方面的,归纳起来主要有两种:(1)管网中流体流动的动力源(一般泵、重力差等)提供的能量与设计要求不符。例如:泵的型号,规格的变化及其性能参数的差异,动力电源的波动,流体自由液面差的变化等,导致管网中压头和流量偏离设计值。(2)管网的流动阻力特性发生第2页共23页第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页变化,很多原因会导致管网阻抗发生变化。例如:在管路安装中,管材实际粗糙度的差别,焊接光滑程度的差别,存留于管道中泥沙、焊渣多少的差别,管路走向改变而使管长度的变化,弯头、三通等局部阻力部件的增减等,均会导致管网实际阻抗与设计值偏离。尤其是一些在管网设置的阀门,改变其开度即可能大大改变管网的阻力特性。水力失调对管网系统运行会产生不利影响。管网系统往往是多个循环环路并联在一起的管路系统。各并联环路之间的水力工况相互影响,必然会引起其他环路的流量发生变化。如果某一管段的阀门开大或关小,必然导致管路流量的重新分配,即引起了水力工况的改变。当某些环路因发生水力失调而流量过小,如锅炉循环系统中水冷壁管路流量分配不均,使部分管束水流停滞则有可能发生爆管事故;在制冷机水循环系统中,蒸发器管束因此可能发生冻管事故。在供热空调系统中流体流量的变化使其负担输配的冷热量改变,即其水力失调必然会导致热力失调。在水力失调发生的同时,管网中的压力分布也发生了变化。在一些特殊情况下,局部管路和设备内的压力超过一定的限值,则可能使之破坏。空调、采暖水系统中,由于水力失调导致流量分配不合理,区域流量过剩和区域流量不足,造成了某些区域冬天不热、夏天不冷的情况,系统输送冷、热量不合理,从而引起了能源的浪费,为了解决这个问题,提高水泵的扬程,但仍会产生冷热不均及更大的能源第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页浪费。因此必须采用相应的调节阀门对系统的流量分配进行控制和调整。虽然通用阀门如截止阀、球阀等也具有一定的调节能力,但由于调节性能不好以及无法对调节后的流量进行测量和控制。近年来,在越来越多的暖通空调水系统,普遍采用了平衡阀系列产品对水系统的流量分配起到了积极地作用,使管网的运行得到了保证,特别是近年来变流量系统的控制。平衡阀系列产品包括:静态水力平衡阀、动态水力平衡阀等等,下面会和大家一起来分析一下,究竟什么系统需要什么样的水力平衡阀。静态水力平衡阀静态水力平衡阀的工作机理静态水力平衡阀亦平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等。它是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到流量分配的目的,并配有流量、压差测量装置。其作用的对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部分负荷的流量需求,起到热平衡的作用。静态水力平衡阀的使用技巧1.控制单元的选择当平衡各个支路上的各个末端...
