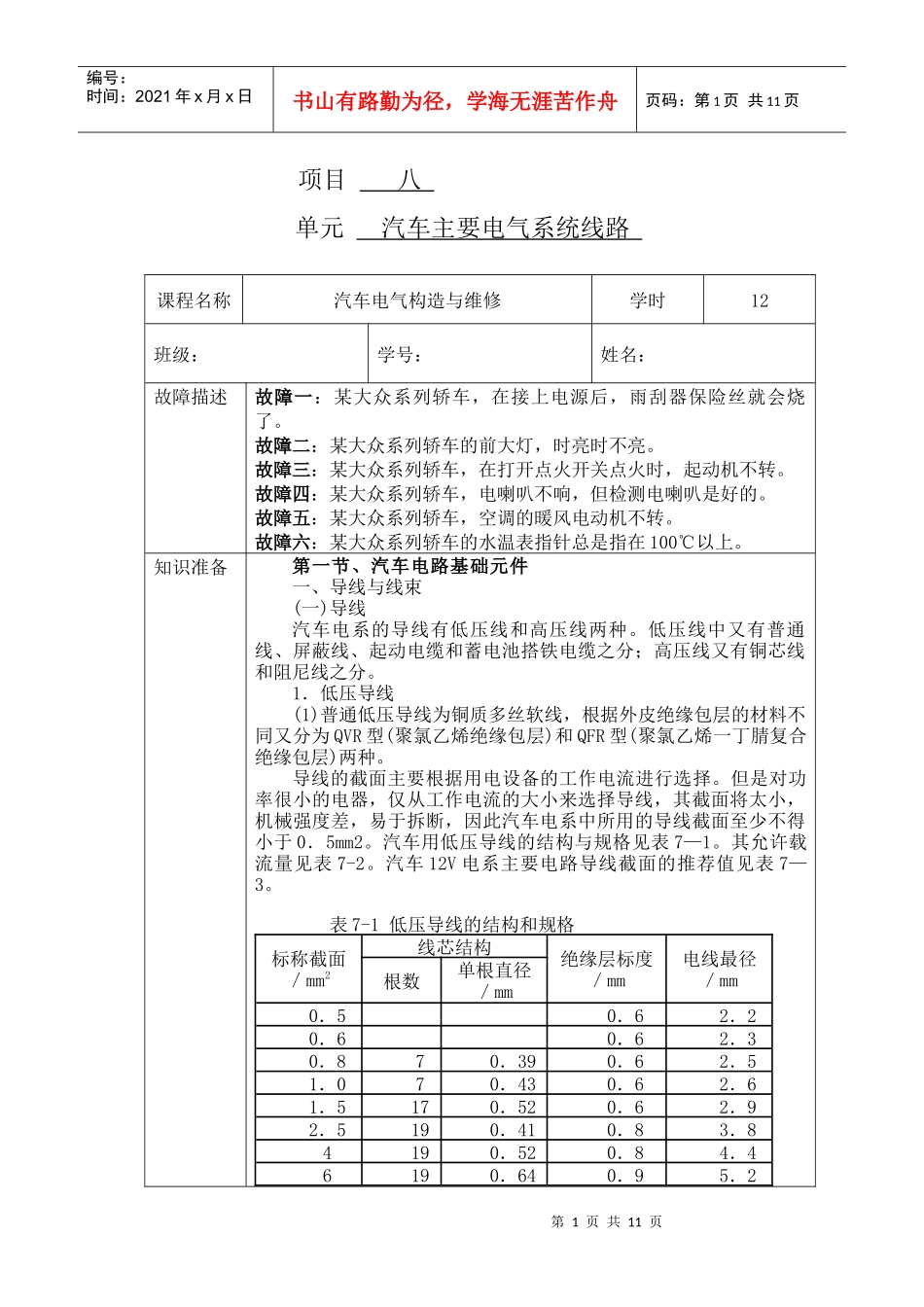

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页项目八单元汽车主要电气系统线路课程名称汽车电气构造与维修学时12班级：学号：姓名：故障描述故障一：某大众系列轿车，在接上电源后，雨刮器保险丝就会烧了。故障二：某大众系列轿车的前大灯，时亮时不亮。故障三：某大众系列轿车，在打开点火开关点火时，起动机不转。故障四：某大众系列轿车，电喇叭不响，但检测电喇叭是好的。故障五：某大众系列轿车，空调的暖风电动机不转。故障六：某大众系列轿车的水温表指针总是指在100℃以上。知识准备第一节、汽车电路基础元件一、导线与线束(一)导线汽车电系的导线有低压线和高压线两种。低压线中又有普通线、屏蔽线、起动电缆和蓄电池搭铁电缆之分；高压线又有铜芯线和阻尼线之分。1．低压导线(1)普通低压导线为铜质多丝软线，根据外皮绝缘包层的材料不同又分为QVR型(聚氯乙烯绝缘包层)和QFR型(聚氯乙烯一丁腈复合绝缘包层)两种。导线的截面主要根据用电设备的工作电流进行选择。但是对功率很小的电器，仅从工作电流的大小来选择导线，其截面将太小，机械强度差，易于拆断，因此汽车电系中所用的导线截面至少不得小于0．5mm2。汽车用低压导线的结构与规格见表7—1。其允许载流量见表7-2。汽车12V电系主要电路导线截面的推荐值见表7—3。表7-1低压导线的结构和规格标称截面／mm2线芯结构绝缘层标度／mm电线最径／mm根数单根直径／mm0．50．62．20．60．62．30．870．390．62．51．070．430．62．61．5170．520．62．92．5190．410．83．84190．520．84．46190．640．95．2第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页8190．740．95．710490．521．06．916490．641．08．025980．581．210．3351330．581．211．3501330．681．413．3表7-2低压导线允许载流量导线标称截面／mm20．50．81．01．52．53．04．06．01013允许载流量／A1114202225355060表7-3汽车12V电系主要电路导线截面推荐值电路名称标称截面／mm2尾灯、指示灯、仪表灯、牌照灯、刮水器电动机、电钟0．5转向灯、制动灯、停车灯、分电器0．8前照灯的近光、电喇叭(3A以下)1，0前照灯的近光、电喇叭(3A以上)1．5其他5A以上的电路1．5--4电热塞4--6电源线4--25起动电路·16--95随着汽车电器的增多，导线数量也不断增加，为了便于维修，低压导线常以不同的颜色加以区分。其中截面积在4mm2以上的采用单色，而4mm2以下的均采用双色。搭铁线均用黑色导线。汽车用低压导线的颜色与代号如表7—4所示。汽车电系各系统的主色见表7—5。表7-4汽车用低压导线的颜色与代号导线颜色黑白红绿黄棕蓝灰紫橙代号BWRGYBrB1GrVO电路图中导线的表示方法：在汽车的电气设备的电路图中，导线上一般都标注有符号，该符号用来表示导线的截面积和颜色。(2)屏蔽线屏蔽线也称同轴射频电缆，在外层绝缘层中带有金属纺织网管或很多股导线装在一层编织金属网内，再在网管外套装一层护套，称为屏蔽网。其作用是将导线与外界的磁场隔离，避免导线受外界磁场影响而产生干扰，尤其在防止汽油发动机高压点火干扰方面非常有效。屏蔽线常用于低压微弱信号线路，如天线连接第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页线及各种传感器和电子控制单元之间的通讯，在爆震信号电路、曲轴位置信号电路、氧传感器信号电路等处使用普遍。表7-5汽车电系各系统的主色(3)起动电缆它用来连接蓄电池与起动机开关的主接线柱，截面有25、35、50、70mm2等多种规格，允许电流达500～1000A。为了保证起动机正常工作，并发出足够的功率，要求在线路上每100A的电流电压降不得超过0．1～0．15V。(4)蓄电池的搭铁电缆它是由铜丝编织而成的扁形软铜线，国产汽车常用的搭铁线长度有300、450、600、760mm四种。2．高压导线用来传送高电压，由于工作电压很高(一般在15kV以上)，电流强度较小，因此高压导线的绝缘包层很厚，耐压性能好，但线芯截面积很小。国产汽车用高压导线有铜芯线和阻尼线两种，其型号和结构见表7—6。为了衰减火花塞产生的电磁波...
