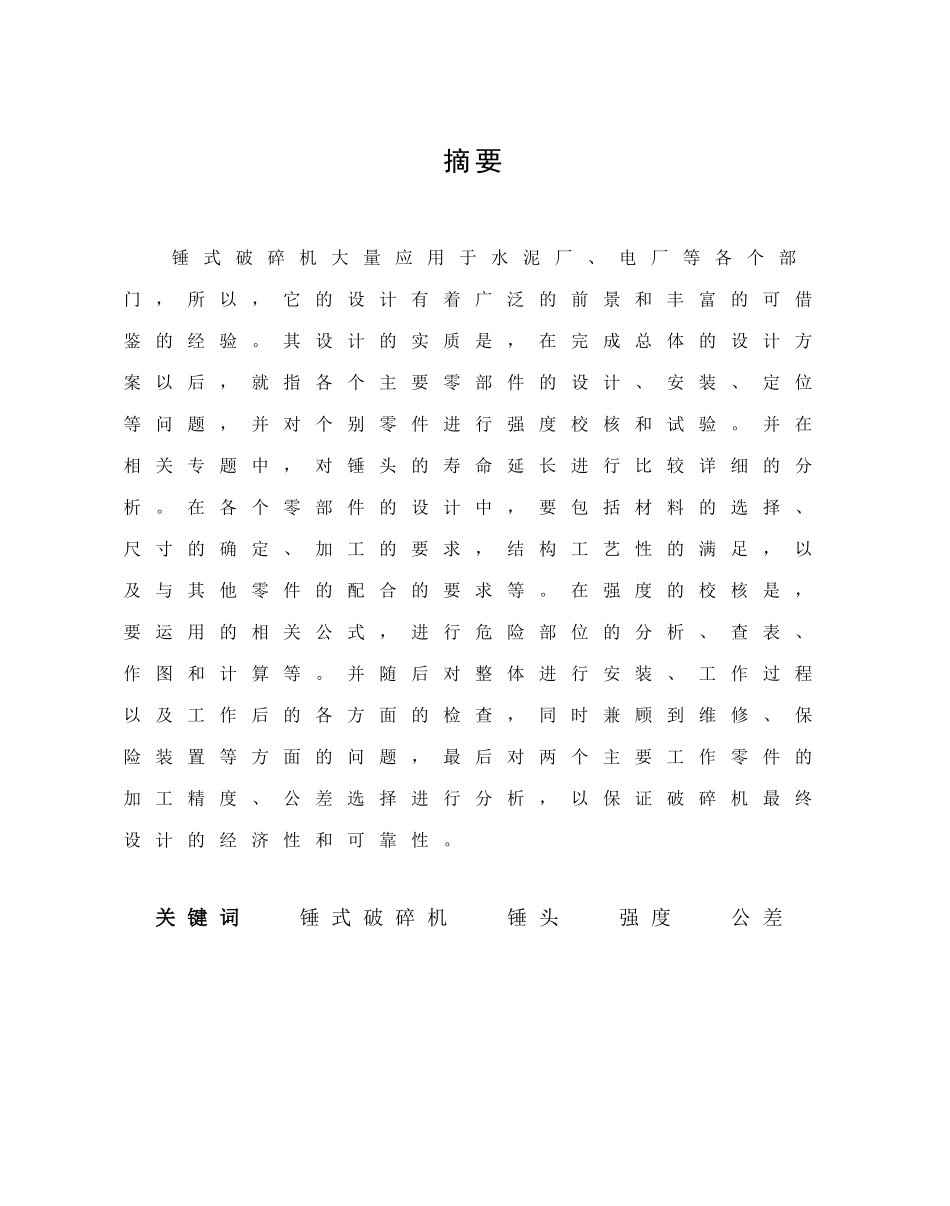

摘要锤式破碎机大量应用于水泥厂、电厂等各个部门，所以，它的设计有着广泛的前景和丰富的可借鉴的经验。其设计的实质是，在完成总体的设计方案以后，就指各个主要零部件的设计、安装、定位等问题，并对个别零件进行强度校核和试验。并在相关专题中，对锤头的寿命延长进行比较详细的分析。在各个零部件的设计中，要包括材料的选择、尺寸的确定、加工的要求，结构工艺性的满足，以及与其他零件的配合的要求等。在强度的校核是，要运用的相关公式，进行危险部位的分析、查表、作图和计算等。并随后对整体进行安装、工作过程以及工作后的各方面的检查，同时兼顾到维修、保险装置等方面的问题，最后对两个主要工作零件的加工精度、公差选择进行分析，以保证破碎机最终设计的经济性和可靠性。关键词锤式破碎机锤头强度公差AbstractHammertypebreakersareappliedtosucheachdepartmentasthecementplant,powerplant,etc.inalargeamount,soitsdesignhasanextensiveprospectandexperiencethatcanbeusedforreference.Itsdesignessenceis,formerlyaftertotalconceptualdesign,adesignwhichpointseachmainsparepart,questionofinstallingandmakingareservationetc.,andcarryontheintensitytocheckandtesttothespecificpart,andinrelevantthematicparts,analysisofcomparingquestionthatthelife-spanofverybeginningofthehammerlengthensindetail.Inthedesignofeachsparepart,shouldincludethechoice,sureness,demandprocessed,structurecraftsatisficationofthesizeofthematerial,andthedemandforcooperatingwithotherparts,etc..Whentheintensityischecked,shoulduserelevantformulae,carryontheanalysisofthedangerousposition,needtocheckform,mapping,calculation,etc..Thentotoinstall,workcourse,worksituationafterpredictthatcarriesonmoreoverallinspectionwhole,giveconsiderationtothequestioninsuchrespectsasmaintainingandsafety,etc.atthesametime.Finally,choosetoanalyseinmachiningaccuracy,publicerrandtotwogroundworkparts,economyanddependabilitythatthebreakersoedastoensureisdesignedfinally.KeyWordsHammertypebreakershammerintensitytolerance第1章绪论1.1锤式破碎机和破碎机的分类：1.1.1锤式破碎机的分类：⑴、按回转轴数分为：单转子和双转子。⑵、按转子的回转方向分：不可逆式和可逆式。⑶、按锤头的排列方式分：单排式和多排式。⑷、按锤头在转子上的连接方式：固定锤式和活动锤式。1.1.2破碎机的分类：⑴、按破碎作业的粒度要求分为：粗碎破碎机、中碎破碎机、细碎破碎机。⑵、按结构和工作原理分为：颚式破碎机、旋回破碎机、圆锥破碎机、锟式破碎机、锤式破碎机、反击式破碎机。1.2锤式破碎机的优缺点1.2.1锤式破碎机的优点：⑴、构造简单、尺寸紧凑、自重较小，单位产品的功率消耗小。⑵、生产率高，破碎比大（单转子式的破碎比可达i=10～15）,产品的粒度小而均匀，呈立方体，过度破碎现象少。⑶、工作连续可靠，维护修理方便。易损零部件容易检修和拆换。1.2.2锤式破碎机的缺点：⑴、主要工作部件，如：锤头、蓖条、衬板、转子、圆盘等磨损较快，尤其工作对象十分坚硬时，磨损更快。⑵、破碎腔中落入不易破碎的金属块时，易发生事故。⑶、含水量﹥12%的物料，或较多的粘土，出料篦条易堵塞使生产率下降，并增大能量损耗，以至加快了易损零部件的磨损。1.3锤式破碎机的规格和型号锤式破碎机的规格用转子的直径D和长度L来表示，如ф1000mm×1200mm的锤式破碎机，表示转子的直径D=1000mm，转子的长度L=1200mm。常见的型号有：不可逆式的：ф800mm×600mm，ф1000mm×800mm，ф1300mm×1600mm，ф1600mm×1600mm，ф2000mm×1200mm。可逆式的：ф1430mm×1000mm，ф1000mm×1000mm。第7页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共70页第2章锤式破碎机的工作原理及破碎实质2.1锤式破碎机的工作原理物料进入破碎机中，立即受到高速回转的锤头的冲击而粉碎。破碎了的物料，从锤头处获得动能，以高速向机壳内壁的衬板和篦条...
