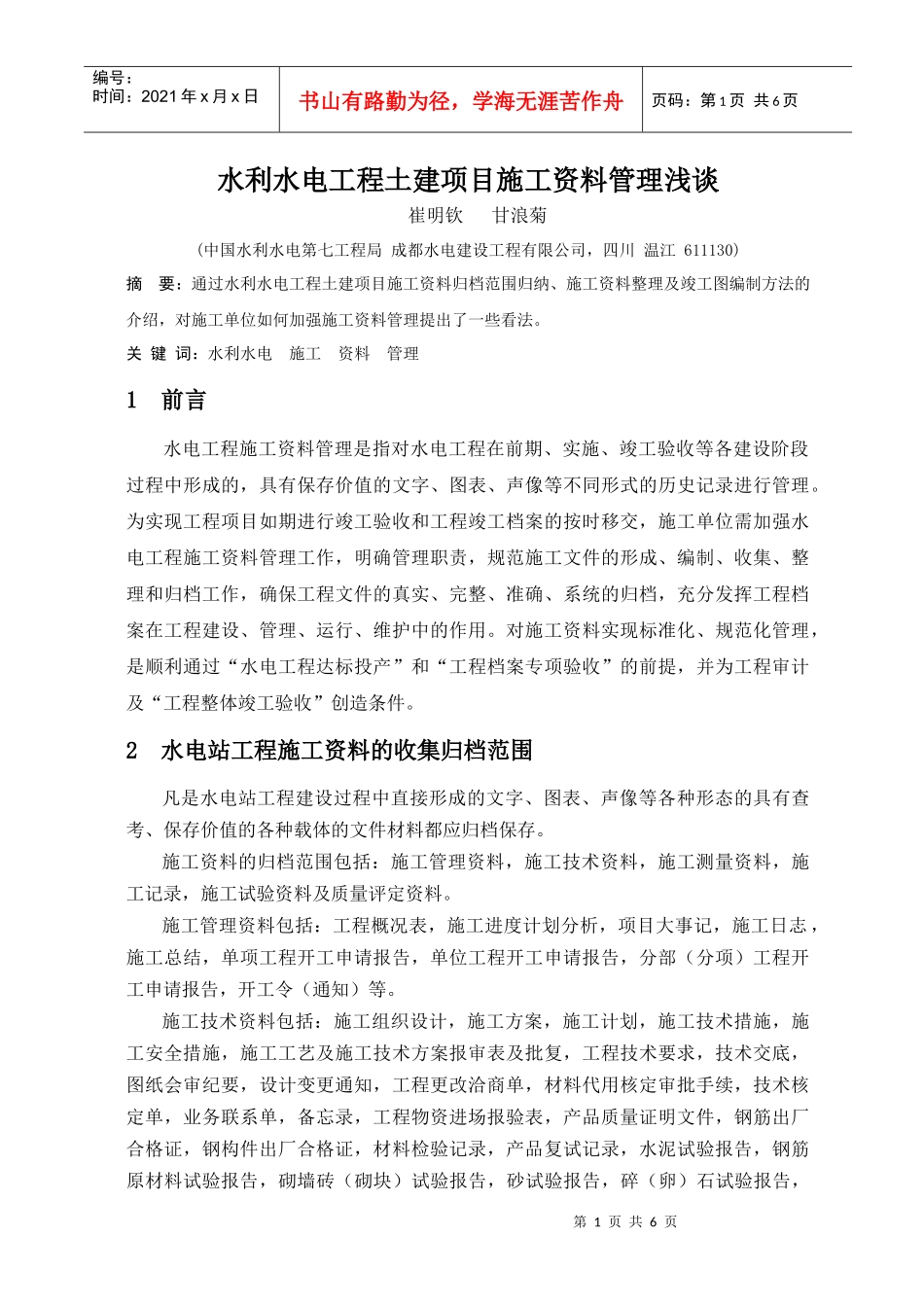

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页水利水电工程土建项目施工资料管理浅谈崔明钦甘浪菊(中国水利水电第七工程局成都水电建设工程有限公司，四川温江611130)摘要：通过水利水电工程土建项目施工资料归档范围归纳、施工资料整理及竣工图编制方法的介绍，对施工单位如何加强施工资料管理提出了一些看法。关键词：水利水电施工资料管理1前言水电工程施工资料管理是指对水电工程在前期、实施、竣工验收等各建设阶段过程中形成的，具有保存价值的文字、图表、声像等不同形式的历史记录进行管理。为实现工程项目如期进行竣工验收和工程竣工档案的按时移交，施工单位需加强水电工程施工资料管理工作，明确管理职责，规范施工文件的形成、编制、收集、整理和归档工作，确保工程文件的真实、完整、准确、系统的归档，充分发挥工程档案在工程建设、管理、运行、维护中的作用。对施工资料实现标准化、规范化管理，是顺利通过“水电工程达标投产”和“工程档案专项验收”的前提，并为工程审计及“工程整体竣工验收”创造条件。2水电站工程施工资料的收集归档范围凡是水电站工程建设过程中直接形成的文字、图表、声像等各种形态的具有查考、保存价值的各种载体的文件材料都应归档保存。施工资料的归档范围包括：施工管理资料，施工技术资料，施工测量资料，施工记录，施工试验资料及质量评定资料。施工管理资料包括：工程概况表，施工进度计划分析，项目大事记，施工日志，施工总结，单项工程开工申请报告，单位工程开工申请报告，分部（分项）工程开工申请报告，开工令（通知）等。施工技术资料包括：施工组织设计，施工方案，施工计划，施工技术措施，施工安全措施，施工工艺及施工技术方案报审表及批复，工程技术要求，技术交底，图纸会审纪要，设计变更通知，工程更改洽商单，材料代用核定审批手续，技术核定单，业务联系单，备忘录，工程物资进场报验表，产品质量证明文件，钢筋出厂合格证，钢构件出厂合格证，材料检验记录，产品复试记录，水泥试验报告，钢筋原材料试验报告，砌墙砖（砌块）试验报告，砂试验报告，碎（卵）石试验报告，第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页轻集料试验报告，防水卷材试验报告，防水涂料试验报告，混凝土掺合料试验报告，混凝土外加剂试验报告，钢材机械性能试验报告等。施工测量资料包括：工程定位测量记录，施工放样报验单，施工测量成果报审表，原始观测手薄及成果，竣工建基面地形（或形体）图和纵横断面图，建筑物和隐蔽部位及各种孔、洞、竖井、与主要部位轮廓尺寸形体竣工测量资料（坐标表、平面、剖面图），竣工地形图或高程平面图，复核记录及成果，测量技术总结报告等。施工记录包括：施工通用记录、机械设备运行记录、隐蔽工程检查记录、中间检查交接记录、地基处理记录、桩基施工记录、混凝土搅拌测温记录、混凝土养护测温记录、砂浆配合比申请单及通知单、混凝土配合比申请单及通知单、预应力张拉记录、灌浆记录、预埋件检查记录等。施工试验资料包括：砂浆、混凝土配合比试验报告，岩石试验报告，钢筋连接试验报告，锚杆检测记录、报告，地基承载力检验记录、报告，桩身完整性检测报告，压实度检测记录、报告，击实试验报告，弯沉值检测记录、报告，筛分试验报告，碾压试验报告，现场材料见证取样登记表等。质量评定资料包括：分部/分项工程施工报验表、分部工程验收记录、竣工验收通用记录、基础/主体工程验收记录、单位工程验收记录，交工验收记录、完（竣）工验收记录，工序施工质量评定表，单元工程施工质量评定表，分部工程施工质量评定表，单位工程施工质量评定表，工程项目施工质量评定表，外观质量评定表等。3水电站工程施工资料的归档要求3.1施工文件制作要求（1）工程文件的文字材料统一采用A4纸(297mm×210mm)；对大于A4版面的要端正折叠成A4幅面，但要留足装订边界，装订边界不得小于25mm；对小于A4版面的文件应依次排列粘贴在A4纸上，但不能覆盖原文上的文字，且粘贴时要留足装订边界。（2）工程文件必须字迹清楚，图像...
